Lada Xray. РУЛЕВАЯ ТЯГА С ВНУТРЕННИМ ШАРНИРОМ В СБОРЕ -
СНЯТИЕ И УСТАНОВКА
Внимание. Для предотвращения повреждения рулевого механизма при снятии
внутренних шарниров рулевых тяг обязательно использовать приспособление
Dir. 1306-01. Приспособление устанавливается с левой стороны рулевого
механизма и фиксирует угловое положение рейки относительно корпуса
рулевого механизма. Перед установкой приспособления на рулевой механизм
предварительно снять левый защитный чехол в соответствии с требованиями
п. 9 настоящей ТИ.
Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным
тормозом и выключить зажигание (подъемник электрогидравлический типа
П-3,2Г грузоподъемностью 3,2 т).
Снять переднее колесо в соответствии с требованиями ТИ 3100.25100.20594.
Снять наружный наконечник рулевой тяги в соответствии с требованиями п.
8 настоящей ТИ.
Снять чехол защитный внутреннего шарнира рулевой тяги в соответствии с
требованиями п. 9 настоящей ТИ.
Разблокировать рулевое колесо.
Установить приспособление 3, рисунок 10-1, для фиксации рейки 2 рулевого
механизма (приспособление Dir. 1306-01).
Вывернуть из торца рейки рулевого механизма внутренний шарнир и снять
его в сборе с рулевой тягой (головка сменная 21, вороток, приспособление
Dir. 1305-010).

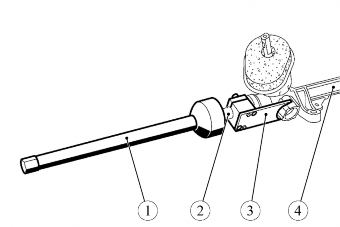

Рисунок 10-1 - Снятие рулевой тяги с внутренним
шарниром в сборе:
1 - приспособление Dir. 1305-010;
2 - рейка рулевого механизма;
3 - приспособление Dir. 1306-01;
4 - рулевой механизм
Установка
Нанести на резьбовую поверхность внутреннего шарнира высокопрочный
контровочный состав (высокопрочный контровочный состав, номер для
запчастей 77 11 230 112).
Ввернуть внутренний шарнир в сборе с рулевой тягой в резьбовое отверстие
рейки рулевого механизма. Момент затяжки шарнира 80 Н.м (8,0 кгс.м)
(головка сменная 21, вороток, ключ моментный, приспособление Dir.
1305-010).
Снять приспособление Dir. 1306-01 для фиксации рейки рулевого механизма.
Нанести силиконсодержащую смазку на рейку рулевого механизма и
внутренний шарнир рулевой тяги (силиконсодержащая смазка, номер для
запчастей 77 11 236 168).
Установить чехол защитный внутреннего шарнира рулевой тяги в
соответствии с требованиями п. 9 настоящей ТИ.
Установить наружный наконечник рулевой тяги в соответствии с
требованиями п. 8 настоящей ТИ.
Установить переднее колесо в соответствии с требованиями ТИ
3100.25100.20594.
Проверить и при необходимости отрегулировать углы установки колес в
соответствии с требованиями ТИ 3100.25100.13060.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-00232934, пп. 1.19.20 в объеме выполненных
работ.
