3
Диагностика ЦБКЭ автомобилей LADA VESTA, LADA
XRAY

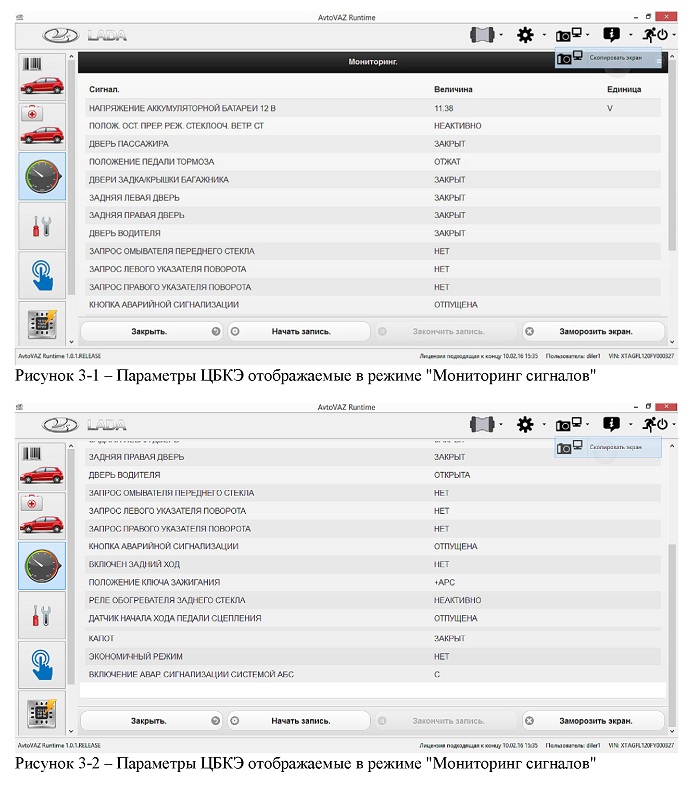

3.1 Параметры ЦБКЭ автомобилей LADA VESTA, LADA XRAY
Параметры, отображаемые с помощью диагностического прибора Grade-X в
режиме "Мониторинг сигналов", и используемые для диагностики функций
ЦБКЭ приведены на рисунках 3-1 - 3-2.

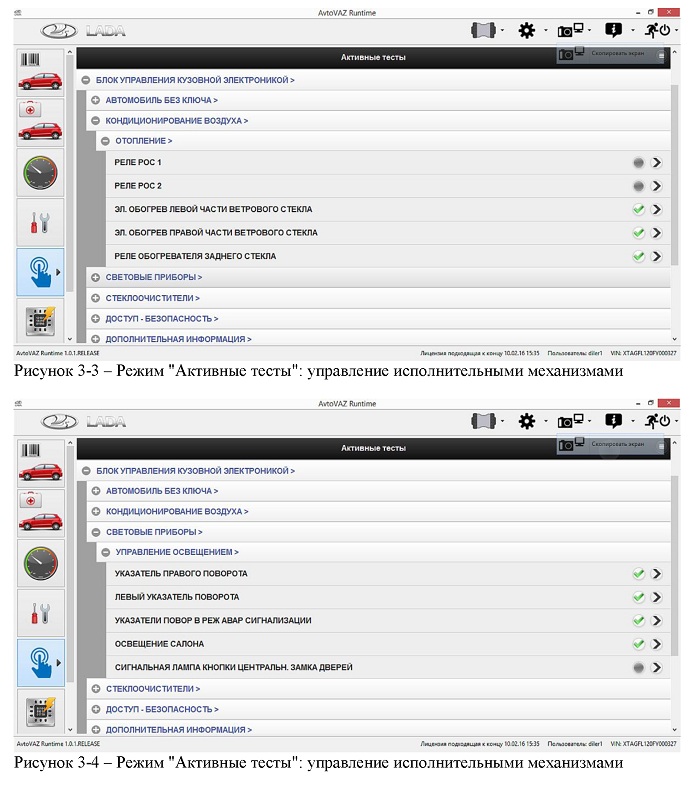

3.2 Управление исполнительными механизмами
С помощью диагностического прибора Grade-X в режиме "Активные тесты"
возможно управление исполнительными механизмами ЦБКЭ, приведенными на
рисунках 3-3 - 3-5.

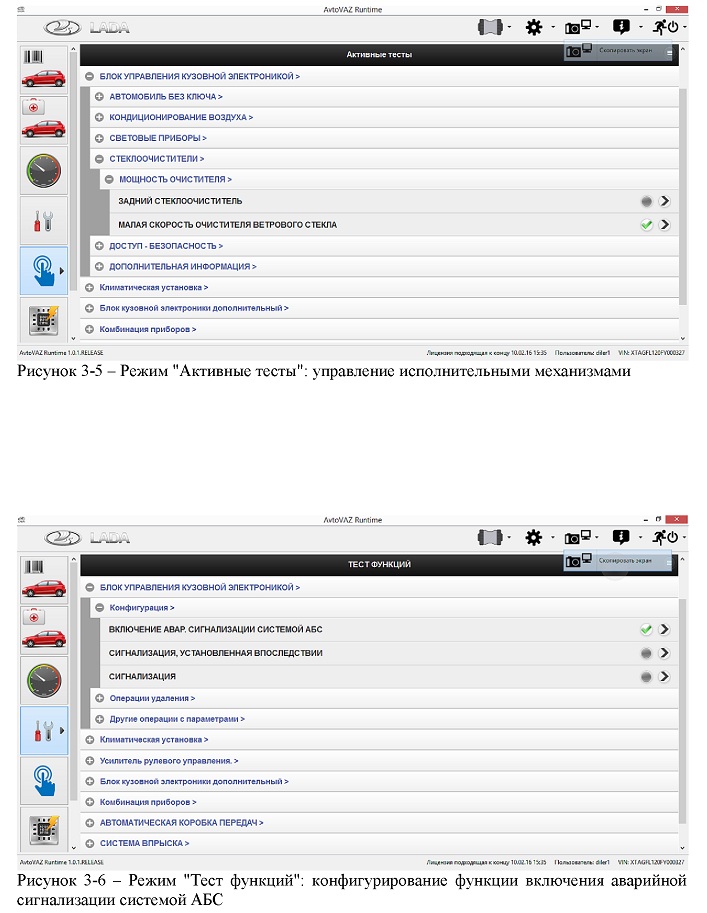

3.3 Конфигурирование ЦБКЭ
Функция включения аварийной сигнализации системой АБС может быть
отключена / включена с помощью диагностического прибора в режиме "Тест
функций; Конфигурация". В исходном состоянии функция должна быть
включена, параметр "Включение аварийной сигнализации системой АБС " =
"С".
3.4 Коды неисправностей ЦБКЭ
Просмотр кодов неисправностей возможен с помощью диагностического
прибора Grade-X в режиме "Коды неисправностей".
По каждой обнаруженной неисправности в памяти ЦБКЭ сохраняется:
- код неисправности;
- статус состояния кода неисправности (активный или
неактивный).
Код неисправности сохраняется в памяти со статусом "активный", если
последний диагностический тест завершен с отрицательным результатом.
Код неисправности сохраняется в памяти со статусом "неактивный", если
последний диагностический тест завершен с положительным результатом, но
предыдущие были завершены с отрицательным результатом. Такое проявление
возможно, если в автомобиле присутствует непостоянная неисправность.
Причиной непостоянной неисправности может быть повреждение изоляции
проводов, повреждение контактов в соединительных колодках, ненадежное
соединение колодок.
"Неактивный" код неисправности стирается из памяти, если диагностические
тесты завершены с положительным результатом в определенном количестве
последних циклов включения / выключения зажигания.
Коды неисправностей системы контроля доступа и порядок проведения
диагностики приведены в таблице 3-1.
Если код неисправности "активный", то выполнить диагностику. Если код
неисправности "неактивный", следует выполнить условие проведения
диагностического теста (см. таблицу 3-1) и убедиться в отсутствии
неисправности. Если неисправность проявляется вновь, то выполнить
диагностику.
После завершения работ по диагностике и ремонту выполнить условие
проведения диагностического теста и убедиться в отсутствии
неисправности.
Для удаления кодов из ЦБКЭ после завершения ремонта стереть коды с
помощью диагностического прибора в режиме "Коды неисправностей; Стереть
и обновить".
Внимание: В целях предотвращения блокировки блоком кузовной электроники
проверяемых цепей, не удалять из памяти ЦБКЭ "активные" коды
неисправностей.
