Lada Xray. РАБОТЫ, ВЫПОЛНЯЕМЫЕ СНИЗУ АВТОМОБИЛЯ

Lada Xray. ПРОВЕРКА ЦЕЛОСТНОСТИ ПОКРЫТИЯ ПРОТИВОШУМНОЙ МАСТИКОЙ, ГЕРМЕТИЧНОСТИ СИСТЕМ СМАЗКИ, ОХЛАЖДЕНИЯ, ПИТАНИЯ

Установить автомобиль на подъемник, поднять на высоту, удобную для работы, и осмотреть автомобиль снизу на целостность покрытия противошумной мастикой, отсутствие подтеканий и каплепадения масла и эксплуатационных жидкостей в соединениях систем смазки (рисунок 30), охлаждения (рисунки 31 и 32), питания (рисунок 33).

Убедиться в отсутствии транспортных повреждений кузова, узлов и агрегатов.

Проверить органолептически состояние пробок, прокладок, сальниковых уплотнений в двигателе и коробке передач, а также сапуна в коробке передач. Подтекание и каплепадение масла не допускается.

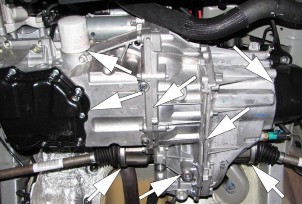

Рисунок 30 - Проверка герметичности системы смазки


Проверить органолептически состояние шлангов и трубок системы охлаждения. Не допускаются трещины и деформации трубок и шлангов, а также подтекание и каплепадение охлаждающей жидкости в соединениях.



Рисунки 31 и 32 - Проверка герметичности системы охлаждения

Проверить состояние соединений топливных трубок и шлангов.

Подтекание и каплепадение топлива по стыкам бака, в соединениях трубок, трещины и деформация шлангов и трубок не допускаются.

Рисунок 33 - Проверка герметичности системы питания

4.2 ПРОВЕРКА ГЕРМЕТИЧНОСТИ СИСТЕМЫ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

Осмотреть автомобиль снизу. Пропуск отработавших газов в системе выпуска отработавших газов не допускается (рисунки 34 и 35).

Рисунки 34 и 35 - Проверка герметичности системы выпуска отработавших газов



Lada Xray. ПРОВЕРКА ГЕРМЕТИЧНОСТИ РАБОЧЕЙ ТОРМОЗНОЙ СИСТЕМЫ

Проверить состояние узлов рабочей тормозной системы (рисунки 36, 37, 38 и 39). Не допускаются трещины и деформации шлангов и трубок, а также подтекание и каплепадение тормозной жидкости в соединениях и гидроприводе.

Рисунок 36 и 37 - Проверка герметичности системы гидропривода тормозов

Рисунок 38 и 39 - Проверка герметичности системы гидропривода тормозов

Lada Xray. ПРОВЕРКА УРОВНЯ МАСЛА В КОРОБКЕ ПЕРЕДАЧ

Проверить уровень масла в коробке передач и при необходимости довести до нормы.

Уровень масла в коробке передач (рисунок 40) должен находиться на нижней кромке заливного отверстия. При необходимости довести до нормы в соответствии с действующим «Кодификатором основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA К3100.25100.00018 (головка сменная 17, вороток).

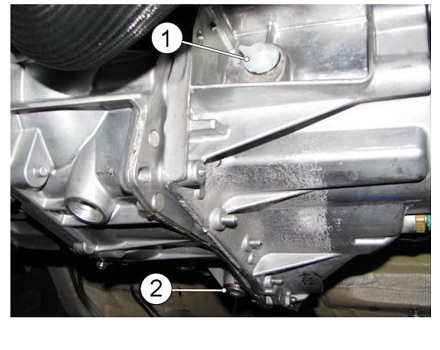

Рисунок 40 - Проверка уровня масла в коробке передач:

1 - пробка заливного отверстия;

2 - пробка сливного отверстия
