1.8

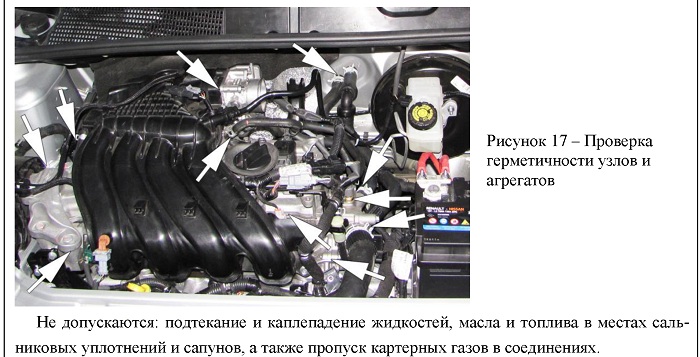

Lada Xray. Герметичность уплотнений узлов и агрегатов (в моторном отсеке)



 (рисунок 17):

- по разъему крышки головки блока;

- модуля впуска и выпускного коллектора.









1.9

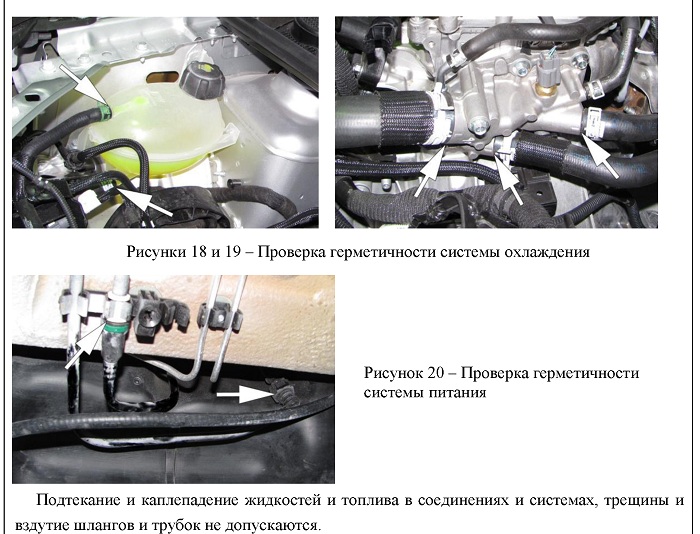

Lada Xray. Герметичность систем охлаждения (рисунки 18 и 19), питания (рисунок 20), состояние шлангов, трубок и соединений.











1.10

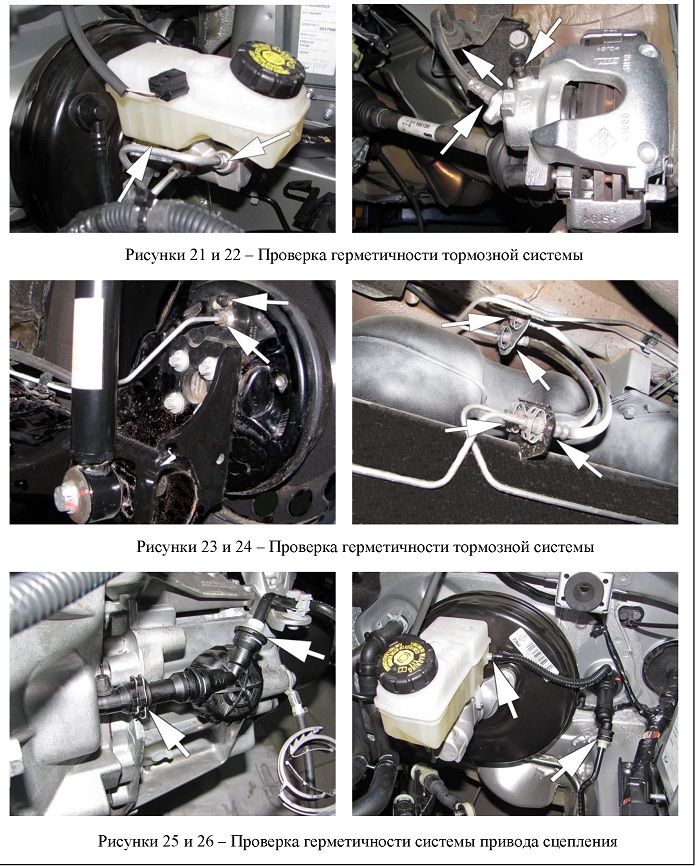

Lada Xray. Герметичность системы гидравлического привода тормозов (рисунки 21, 22, 23, 24) и сцепления (рисунки 25 и 26), гидроусилителя рулевого управления (рисунок 27), состояние шлангов, трубок и соединений.







Подтекание и каплепадение тормозной жидкости в соединениях гидропривода, трещины и вздутие шлангов и трубок при нажатии на педали тормоза и сцепления не допускаются.









3

Lada Xray. КОНТРОЛЬНО-ОСМОТРОВЫЕ РАБОТЫ ПО ВЫЯВЛЕНИЮ ДЕФЕКТОВ ЛКП И АНТИКОРРОЗИОННОГО ПОКРЫТИЯ КУЗОВА









Год эксплуатации







1

2

3

4

5

6

7

8

9

10

11

12

3.1 Проверить состояние кузова и сделать запись в сервисной книжке о наличии или отсутствии поврежде­ний лакокрасочного покрытия и противошумной мастики с указанием даты и подписью исполнителя.

Проверить наличие сколов, трещин и точек коррозии, а также иных повреждений лакокрасочного покрытия кузова, повреждений мастики арок колес и днища. После устранения выявленных дефектов произвести обработку закрытых полостей кузова.

+





+





+





+





3.2 Проверить состояние кузова и сделать запись в сервисной книжке о наличии или отсутствии поврежде­ний лакокрасочного покрытия и противошумной мастики с указанием даты и подписью исполнителя.

Проверить наличие сколов, трещин и точек коррозии, а также иных повреждений лакокрасочного покрытия кузова, повреждений мастики арок колес и днища.



+

+



+

+



+

+



+

+

4 Предъявить автомобиль ОТК. ОТК проверить ав­томобиль на соответствие требованиям ТУ 017200-254­00232934 в объеме выполненных работ в соответствии с талонами сервисной книжки.

Допускается проверку проводить выборочно с перио­дичностью не реже одного раза в квартал, количество проверяемых автомобилей - не менее трех штук.

+

+

+

+

+

+

+

+

+

+

+

+
