Lada Xray. Замена ламп

Для нормальной работы системы освещения и световой сигнализации применяйте лампы, указанные в разделе 11. ПРИЛОЖЕНИЯ, «Приложение 2». Вы можете сами производить замену ламп описанными ниже способами. В случае, если замена кажется сложной, рекомендуется обратиться к дилеру LADA.

Внимание!

Перед заменой лампы, убедитесь, что соответствующий сигнально-осветительный прибор выключен.

блок-фары

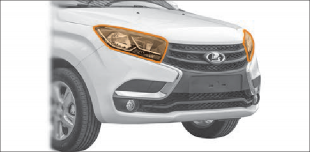

рис. 8.11. блок-фары

Для снятия лампы ближнего света (рис. 8.11) проделайте следующие действия:

• откройте капот и снимите крышку фары, повернув ее против часовой стрелки;

• отсоедините колодку проводов от лампы;

• выведите из пазов усики пружинного фиксатора;

• выньте лампу.

  Работы по установке новой галогеновой лампы проводите в обратном порядке в перчатках, во избежание оставления следов на колбе лампы.




  Для снятия лампы дальнего света проделайте следующие действия:

• снимите крышку, повернув ее против часовой стрелки;

• отсоедините колодку проводов от лампы;

• выведите из пазов усики пружинного фиксатора;

• выньте лампу.




  Работы по установке новой галогеновой лампы проводите в обратном порядке в перчатках, во избежание оставления следов на колбе лампы.




  Для снятия лампы указателя поворота проделайте следующие действия:

• поверните патрон против часовой стрелки и выньте его из посадочного места в сборе с лампой;

• выньте лампу из патрона поворотом против часовой стрелки. Установку новой лампы проводите в обратном порядке.




  В качестве источников света дневного ходового огня и габаритного огня применены светоизлучающие диоды. В случае выхода из строя светодиодов блок-фара заменяется полностью на специализированной станции технического обслуживания.







  задние фонари




  Внимание!

  Во время снятия или установки заднего фонаря не допускается прикладывать чрезмерные усилия и наносить удары по поверхности рассеивателя, т.к. это может привести к разрушению сварного шва и потере герметичности заднего фонаря.

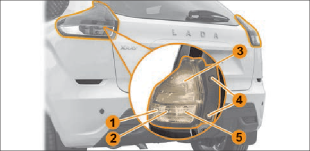

  рис. 8.12. задние фонари

  Для замены лампы в заднем фонаре сначала необходимо снять сам фонарь, для этого (рис. 8.12):

• откройте дверь задка, обеспечив доступ к самонарезающим винтам 4 и винту 7 (рис. 8.13) крепления фонаря 1 (см. рис. 8.12);

• открутите самонарезающие винты 4;

• открутите винт 7 (см. рис. 8.13) из багажного отделения, для этого необходимо снять пластиковую обивку 6, потянув ее в направлении, указанном на рисунке;

• аккуратно снимите фонарь 1 (см. рис. 8.12), потянув его на себя;

• отключите задний фонарь от бортовой сети автомобиля, отсоединив колодку.

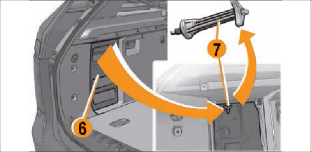

  рис. 8.13. Снятие обивки и винта

  Для замены ламп заднего хода 5:

• поверните патрон против часовой стрелки и выньте его из посадочного места в сборе с лампой;

• извлеките лампу из патрона, потянув ее на себя;

• установку новой лампы проводите в обратном порядке.




  Для замены ламп указателя поворота 2 и сигнала торможения/габаритного огня 3:

• поверните патрон против часовой стрелки и выньте его из посадочного места в сборе с лампой;

• извлеките лампу из патрона, повернув ее против часовой стрелки;

• установку новой лампы проводите в обратном порядке.




  После замены ламп сборку и установку заднего фонаря проводите в обратном порядке.







  задний противотуманный фонарь

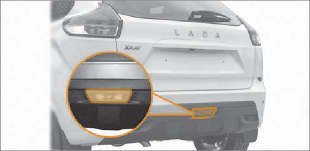

  рис. 8.14. задний противотуманный фонарь

  Для замены лампы заднего противотуманного фонаря (рис. 8.14):

• просуньте руку между бампером и кузовом в нижней части автомобиля и доберитесь до патрона;

• поверните патрон против часовой стрелки, выведите его из корпуса фонаря и вывесите на длину жгута проводов;

• извлеките лампу из патрона, потянув ее на себя.

  После смены лампы установку патрона проводите в обратном порядке.

  Если замена лампы в заднем противотуманном фонаре вызывает у Вас затруднение, обратитесь за помощью к дилеру LADA.

• боковой указатель поворота в зеркале заднего вида




  Замену ламп бокового указателя поворота необходимо проводить при температуре окружающего воздуха не ниже + 20 °С.

  Для замены лампы бокового указателя поворота:

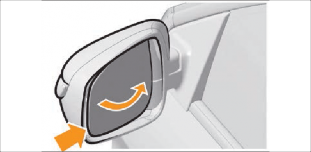

• поверните зеркальный элемент в максимальное боковое положение как показано на рисунке 8.15;






  рис. 8.15. зеркальный элемент в максимальном боковом положении

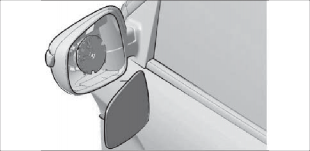

• через образовавшуюся щель аккуратно отщелкните зеркальный элемент и извлеките его из корпуса (рис. 8.16);






  рис. 8.16. Снятие зеркального элемента

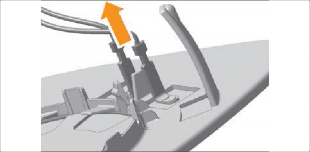

• отсоедините два контакта от нагревательного элемента (рис. 8.17);






  рис. 8.17. Контакты нагревательного элемента




• снимите накладку зеркала, для этого аккуратно отверткой отщелкните 3 защелки (рис. 8.18 и 8.19);

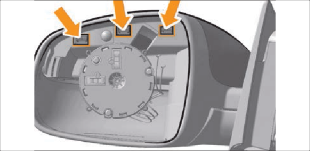

  рис. 8.18. защелки накладки зеркала

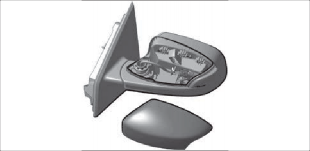

  рис. 8.19. Снятие накладки зеркала




• извлеките патрон из его посадочного места (рис. 8.20);

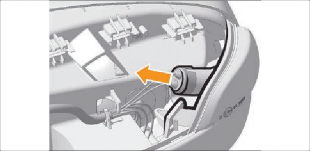

  рис. 8.20. извлечение патрона

• извлеките лампу из патрона, потянув ее на себя (рис. 8.21);

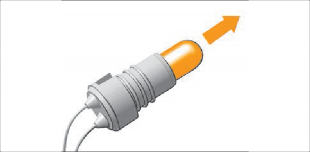

  рис. 8.21. извлечение лампы




• установку новой лампы проводите в обратном порядке;

• после замены лампы указателя поворота сборку и установку зеркала заднего вида проводите в обратном порядке.

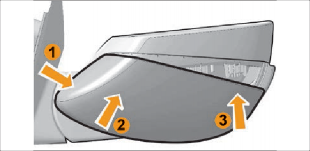

  При обратной сборке особое внимание следует обратить на установку накладки зеркала (рис. 8.22), для установки накладки необходимо:

• аккуратно вставить и выровнить накладку в направлениях

  1 и 2;

• затем нажать на накладку в направлении 3.






  рис. 8.22. Установка накладки зеркала

  Если замена лампы в боковом указателе поворота в зеркале вызывает у Вас затруднение, обратитесь за помощью к дилеру LADA.




  дополнительный сигнал торможения

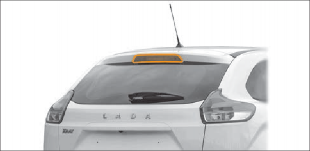

  рис. 8.23. дополнительный сигнал торможения

  В качестве источников света дополнительного сигнала торможения (рис. 8.23) применены светоизлучающие диоды. В случае выхода из строя светодиодов дополнительный сигнал торможения заменяется полностью у дилера LADA.




  Фонарь освещения номерного знака

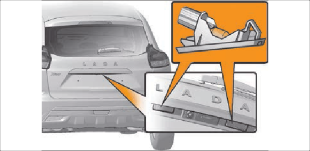

  рис. 8.24. Фонарь освещения номерного знака

  Для замены лампы в фонаре (рис. 8.24):

• вставьте плоскую отвертку в паз с правой стороны фонаря, аккуратно сдвиньте его влево и выведите пружинную защелку-фиксатор из зацепления;

• извлеките лампу из фонаря, потянув ее вниз.

  После замены лампы сборку и установку фонаря освещения номерного знака проводите в обратном порядке.





  Противотуманная фара

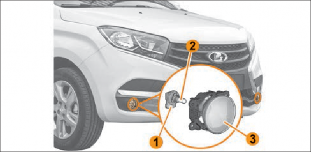

  рис. 8.25. Противотуманная фара

  1. – Патрон лампы.

  2. – Лампа.

  3. – Противотуманная фара.




  Замену ламп в противотуманных фарах рекомендуется производить у дилера LADA (с использованием подъемника).

  Плафоны освещения багажного отделения, вещевого ящика






  рис. 8.26. Плафон освещения вещевого ящика

  1. – Плафон.

  2. – Паз.

  3. – Лампа.




  Для замены лампы в плафоне (рис. 8.26):

• выньте плафон 1 из посадочного места, для чего вставьте отвертку в паз 2, аккуратно отожмите плафон наружу;

• извлеките лампу 3 из плафона, потянув ее на себя.

  После замены лампы установите зацеп плафона в посадочное место и прижмите противоположную сторону плафона до фиксации.




  Внимание!

  для исключения возможности короткого замыкания перед заменой лампы снимите клемму аккумуляторной батареи.
