Lada Xray. Система безопасной парковки

В вариантном исполнении автомобиль оснащен системой безопасной парковки (СБП). СБП предназначена для предупреждения водителя о приближении к препятствию при движении задним ходом при помощи 4-х датчиков (рис. 5.4), расположенных в заднем бампере автомобиля.

Предупреждение водителя о приближении к препятствию и информирование о расстоянии до препятствия осуществляется акустическим сигнализатором.

При включенном зажигании СБП включается автоматически при включении задней передачи. При этом раздается короткий звуковой сигнал.

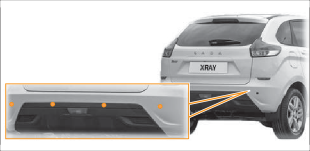

рис. 5.4. датчики системы безопасной парковки

Предупреждение!

При особых обстоятельствах различные отражающие поверхности окружающей среды, предметов или одежды, посторонние источники звука могут привести к тому, что СбП не среагирует на препятствие.

По этой причине наличие СБП не освобождает Вас от обязанности соблюдать осторожность при движении задним ходом.

• Отключение системы безопасной парковки

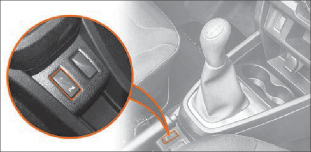

  рис. 5.5. Выключатель СбП




  При ненадобности или неисправности системы Вы можете отключить ее, нажав выключатель (рис. 5.5, например, при движении с тягово-сцепным устройством).

  Сигнальная лампа будет гореть непрерывно.

  Отключенная таким образом система может быть снова включена новым нажатием.




  Предупреждение!

  При обнаружении системой неисправности раздается предупреждающий звуковой сигнал в течение 3 секунд. для устранения неисправности обратитесь к дилеру LADA.

  Особенности работы и эксплуатации системы безопасной парковки (СбП)




  1. После включения СБП раздается короткий звуковой сигнал, далее блок управления проводит комплексную проверку с целью обнаружения дефектных датчиков или других неисправностей системы.

     Если обнаружен дефектный датчик или другая неисправность системы, после сигнала включения раздается непрерывный звуковой сигнал высокого тона в течение 3 секунд, затем:

• если неисправен левый (по ходу автомобиля) датчик, система сигнализирует о неисправном датчике одним коротким сигналом высокого тона;

• если неисправен центральный левый (по ходу автомобиля) датчик, система сигнализирует о неисправном датчике двумя короткими сигналами высокого тона;

• если неисправен центральный правый (по ходу автомобиля) датчик, система сигнализирует о неисправном датчике тремя короткими сигналами высокого тона;

• если неисправен правый (по ходу автомобиля) датчик, система сигнализирует о неисправном датчике четырьмя короткими сигналами высокого тона;

• если неисправен блок управления, то раздается пять коротких сигналов высокого тона.

  После передачи сигналов о наличии неисправности система переходит в неактивный режим работы.

  При восстановлении работоспособности системы раздается короткий звуковой сигнал низкого тона, и система переходит в штатный режим работы.




  1. Следует учитывать, что из-за особенностей распространения ультразвуковых волн система не определяет опасные

     препятствия, которые рассеивают или поглощают ультразвуковые волны. Это очень низкие, тонкие, заостренные предметы, пуховая одежда, мягкий снег и т.п.




  2. Для предотвращения неправильной работы датчики должны быть чистыми от снега, льда и грязи.

  При очистке датчиков нельзя пользоваться твердыми или острыми предметами. Датчики необходимо беречь от ударов.






  рис. 5.6. Камера заднего вида

  В вариантном исполнении автомобиль оснащается камерой заднего вида (КЗВ).

  КЗВ активируется при включении передачи заднего хода и формирует видеосигнал цветного изображения с парковочными линиями (рис. 5.7, линии с буквенным обозначением а, b, с) для отображения обстановки сзади автомобиля.

  Сигнал с КЗВ отображается на дисплее мультимедийной системы. Камера заднего вида установлена в накладке двери задка. Начальная ширина парковочного коридора (рис. 5.7) соответствует габаритным размерам автомобиля плюс 200 мм на каждую сторону.






  рис. 5.7. изображение статических парковочных линий:

  а – зеленая пунктирная отметка. Соответствует расстоянию 4,5–4,6 метра пространства от бампера автомобиля;

  b – желтая поперечная отметка. Должна соответствовать расстоянию 1,3–1,4 метра пространства от бампера автомобиля;

  c – красная поперечная отметка. Соответствует расстоянию 0,3–0,4 метра пространства от бампера автомобиля.




  Внимание!

  КзВ является вспомогательной системой, которая помогает водителю оценить расстояние до возможных препятствий.

  для предотвращения некорректной работы камера должна быть чистой от снега, льда и грязи. При очистке камеры нельзя пользоваться твердыми, жесткими или острыми предметами. Камеру нужно беречь от ударов. замена КзВ производится у официальных дилеров LADA.
