LADA VESTA. ПЛАФОН ОСВЕЩЕНИЯ ВЕЩЕВОГО ЯЩИКА - СНЯТИЕ / УСТАНОВКА И ЗАМЕНА ЛАМПЫ







Снятие

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание, поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Открыть крышку вещевого ящика.

Плафон 1, рисунок 15-1, освещения вещевого ящика удерживается фиксатором и пружинной защелкой в гнезде на корпусе 2 вещевого ящика.

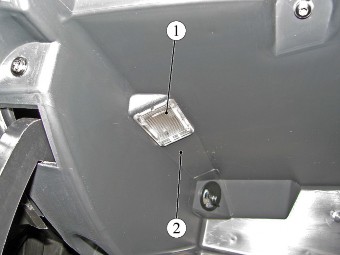

Рисунок 15-1 - Установка плафона освещения вещевого ящика на автомобиле:
1 - плафон освещения вещевого ящика;
2 - корпус вещевого ящика










Вставить плоскую отвертку в паз с передней стороны плафона освещения вещевого ящика, аккуратно отжать корпуса плафона и извлечь его из гнезда на корпусе вещевого ящика (отвертка плоская).

Отсоединить колодку 1, рисунок 15-2, жгута проводов панели приборов от разъема и снять плафон 2 освещения вещевого ящика.

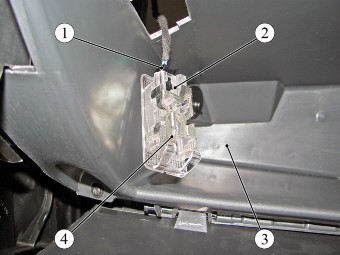

Рисунок 15-2 - Замена лампы плафона освещения вещевого ящика:

1 - колодка жгута проводов панели приборов;

2 - плафон освещения вещевого ящика;

3 - корпус вещевого ящика;

4 - лампа W5W









Замена лампы

Для замены лампы плафона освещения вещевого ящика необходимо:

- извлечь плафон 2, рисунок 15-2, освещения вещевого ящика из гнезда корпуса 3 вещевого ящика (отвертка плоская);

- извлечь лампу 4 из пружинных контактов плафона освещения вещевого ящика (отвертка плоская).

Установку новой лампы в плафон освещения вещевого ящика проводить в порядке обратном снятию. Тип устанавливаемой лампы W5W.

Установка

Установку плафона 1, рисунок 15-1, освещения вещевого ящика выполнить в порядке обратном снятию. При установке обеспечить надежную фиксацию плафона в гнезде корпуса вещевого ящика.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп.1.19.21.3, 1.19.21.6 в объеме выполненных работ.
