8

LADA VESTA. НАРУЖНЫЙ НАКОНЕЧНИК РУЛЕВОЙ ТЯГИ - СНЯТИЕ И УСТАНОВКА

Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Снять переднее колесо в соответствии с требованиями раздела 2 ТИ 3100.25100.20584.

Поднять автомобиль на высоту, удобную для выполнения работ.

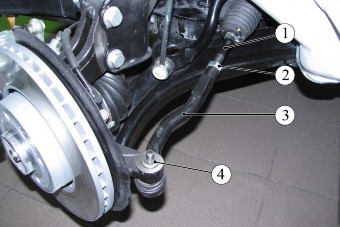

Рисунок 8-1 - Снятие наружного наконечника рулевой тяги:

1 - наконечник внутренний рулевой тяги;

2 - контргайка;

3 -наконечник наружный рулевой тяги;

4 - гайка крепления шарового пальца

Отвернуть гайку 4, рисунок 8-1, крепления шарового пальца к поворотному кулаку, удерживая при необходимости шаровой палец от проворачивания, и отсоединить наружный наконечник 3 рулевой тяги от поворотного кулака (ключ шестигранный угловой 5, ключ кольцевой 16, съемник наконечников рулевых тяг).

Ослабить контргайку 2 и отсоединить наружный наконечник 3 рулевой тяги от внутреннего наконечника 1 (ключ гаечный 22 - 2 шт., ключ гаечный 13).

Установка

Навернуть наружный наконечник 3, рисунок 8-1, рулевой тяги на внутренний наконечник 1 (ключи гаечные 13, 22).

Установить шаровой палец наружного наконечника 3 рулевой тяги в рычаг поворотного кулака и завернуть гайку 4 крепления, при необходимости удерживая шаровой палец от проворачивания Момент затяжки гайки 32.42 Н.м (3,2...4,2 кгс.м) (ключ шестигранный угловой 5, ключ кольцевой 16, насадка сменная кольцевая 16, ключ моментный).

Установить переднее колесо в соответствии с требованиями раздела 2 ТИ 3100.25100.20584.

Отрегулировать углы установки передних колес в соответствии с требованиями ТИ 3100.25100.13070.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934-2006, пп. 1.19.19, 1.19.22 в объеме выполненных работ.
