Lada Vesta. Глушитель дополнительный (снятие и установка)

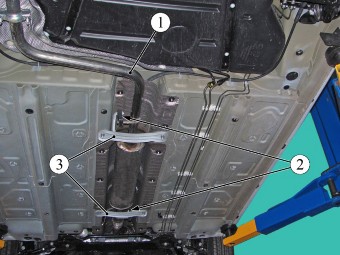

Рисунок  8-5  –  Глушители  дополнительный:

1  – глушитель дополнительный;

2  – подушка подвески глушителя;

3  – кронштейн подвески глушителя

Снятие

Установить автомобиль на двухстоечный подъемник и затормозить стояночным тормо-зом (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Поднять автомобиль на высоту, удобную для работы, и снять брызговик двигателя со-гласно требованиям раздела 2 настоящей технологической инструкции.

Расконтрить шайбы 1, рисунок 8-2, и отвернуть три гайки 3, шпилек крепления дополни-тельного глушителя 2 к приемной трубе 5 с нейтрализатором в сборе (отвертка плоская, ключ гаечный 10, головка сменная 10, удлинитель и вороток трещоточный).

Снять прокладку 4 фланца приемной трубы глушителя (отвертка плоская).

Отвернуть две гайки 3, рисунок 8-6, болтов 5, стягивающих хомут 2, извлечь болты,снять хомут и уплотнительное кольцо (ключ кольцевой 10, ключ гаечный 13, головка сменная,удлинитель, вороток).

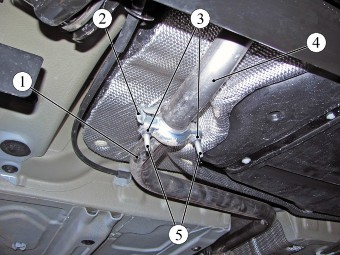

Рисунок 8-6 – Соединение основногои дополнительного глушителей:

1 – глушитель дополнительный;2 – хомут соединительный;

3  – гайка;

4  – глушитель основной;5 – болт

Отвернуть четыре гайки 1, рисунок 8-7, крепления кронштейнов 2 к кузову и снять до-полнительный глушитель 3 с подушками 4 подвески и кронштейнами в сборе. Операцию вы-полнять с помощником (головка сменная 13, удлинитель, вороток).

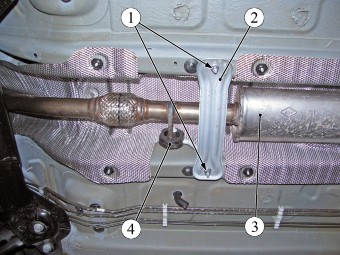

Рисунок 8-7 – Элементы подвескиглушителя дополнительного к кузо-ву:

1  – гайка;

2  – кронштейн подвески глушителя;3 – глушитель дополнительный;

4 – подушка подвески глушителя

Смазать мыльным раствором и снять с дополнительного глушителя и кронштейнов под-вески глушителя подушки подвески (кисть, тара технологическая, мыльный раствор, отверткаплоская).

Установка

Смазать мыльным раствором и установить на кронштейны глушителя 3, рисунок 8-7, до-полнительного и кронштейны 2 подвески глушителя подушки 4 подвески (кисть, тара техноло-гическая, мыльный раствор, отвертка плоская).

Установить глушитель3 дополнительный с помощью кронштейнов 2 подвески глушителяна шпильки крепления на кузове и закрепить четырьмя гайками 1. Момент  затяжки  гаек18…24 Н.м (1,8…2,4 кгс.м). Операцию выполнять с помощником (головка сменная 13, удлини-тель, вороток, ключ моментный).

Установить новую прокладку 4, рисунок 8-2, фланца приемной трубы глушителя, при-соединить фланец дополнительного глушителя 2, установить контрящие шайбы 1, установить изатянуть три гайки 3 шпилек крепления дополнительного глушителя к приемной трубе и закон-трить. Момент затяжки гаек 21…25 Н.м (2,1…2,5 кгс.м) (ключ гаечный 10, головка сменная 10,удлинитель, ключ трещоточный, ключ моментный, притупленное зубило, молоток).

Установить уплотнительное кольцо между фланцами дополнительного 1, рисунок 8-6, иосновного 4 глушителей, установить хомут 2 соединительный, как показано на рисунке, навер-нуть две гайки 3 болтов 5 хомута. Момент затяжки гаек болтов хомута 14…16 Н.м (1,4…1,6 кгс.м) (ключ кольцевой 10, ключ гаечный 13, головка сменная 13, вороток, ключ мо-ментный).

Установить брызговик двигателя согласно требованиям раздела 2 настоящей технологи-ческой инструкции.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требовани-ям ТУ 017200-254-00232934 п. 1.19.14.2 в объеме выполненных работ.
