LADA VESTA 2015. ЭЛЕМЕНТЫ СИСТЕМЫ ПИТАНИЯ ДВИГАТЕЛЯ – СНЯТИЕ / УСТАНОВКА

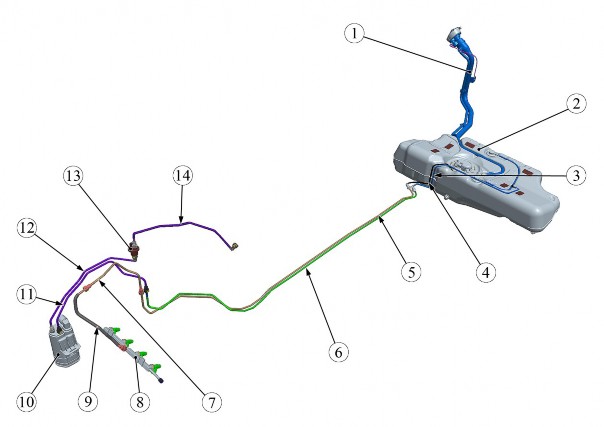

Рисунок 7-1 – Элементы системы питания:

1 – труба наливная топливного бака;  2  – бак топливный;  3  – трубка  паропровода задняя;4 – трубка топливного трубопровода задняя; 5 – трубка топливного трубопровода; 6 – трубкапаропровода; 7 – трубка переднего топливного трубопровода; 8 – рампа форсунок; 9 – трубка передняя топливного трубопровода;  10  –  адсорбер;  11  –  трубка  паропровода  передняя;12 – трубка паропровода от адсорбера к клапану продувки адсорбера; 13 – клапан продувки ад-сорбера; 14 – трубка паропровода от клапана продувки адсорбера к модулю впуска

7.1 Модуль электробензонасоса (МЭБН) Снятие

Установить автомобиль на рабочее место и затормозить стояночным тормозом. Откинутьвперед подушку заднего сиденья.

Снять крышку 1, рисунок 7-2, люка бензонасоса.

Отсоединить колодку 3, рисунок 7-3, жгута проводов заднего от модуля электробензона-соса 2.

Запустить двигатель и дать ему поработать на оборотах холостого хода до полной оста-новки для сброса давления в топливной системе, обеспечив отвод выхлопных газов (катушкавытяжная с вентилятором типа SERF/SP ф. "СовПлим"). Выключить зажигание.

Отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

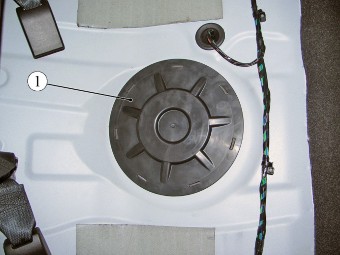

Рисунок 7-2 – Крышка люка бензо-насоса:

1 – крышка люка бензонасоса

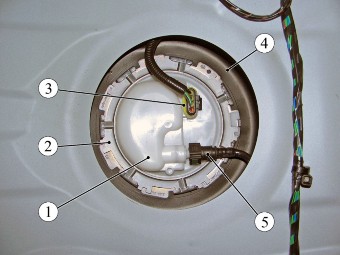

Рисунок 7-3 – Модуль электробен-зонасоса (МЭБН):

1  – МЭБН;

2  – кольцо прижимное;

3   – колодка жгута проводов задне-го к МЭБН;

4  – бак топливный;

5    –  трубка  топливного  трубопро-вода задняя

Нажать на пружинные фиксаторы наконечника трубки 5 топливного трубопровода задней и движением вдоль оси штуцера отсоединить трубку от МЭБН 1.

Повернуть прижимное кольцо 2 против хода часовой стрелки, снять кольцо и МЭБН(ключ 67.7812-9709 для снятия и установки прижимного кольца МЭБН).

Установка

Установить МЭБН 1, рисунок 7-3, в топливный бак 4, установить прижимное кольцо 2 и повернуть его по ходу часовой стрелки (ключ 67.7812-9709 для снятия и установки прижимного кольца МЭБН).

Присоединить трубку 5 топливного трубопровода заднюю к МЭБН движением вдоль оси штуцера до щелчка пружинного фиксатора соединителя. Проверить надежность фиксации трубки.

Присоединить колодку 3 жгута проводов заднего к МЭБН. Установить крышку 1, рисунок 7-2, люка бензонасоса.

Опустить подушку заднего сиденья.

Присоединить клемму провода "массы" к аккумуляторной батарее в соответствии с тре-бованиями ТИ 3100.25100.20587.
