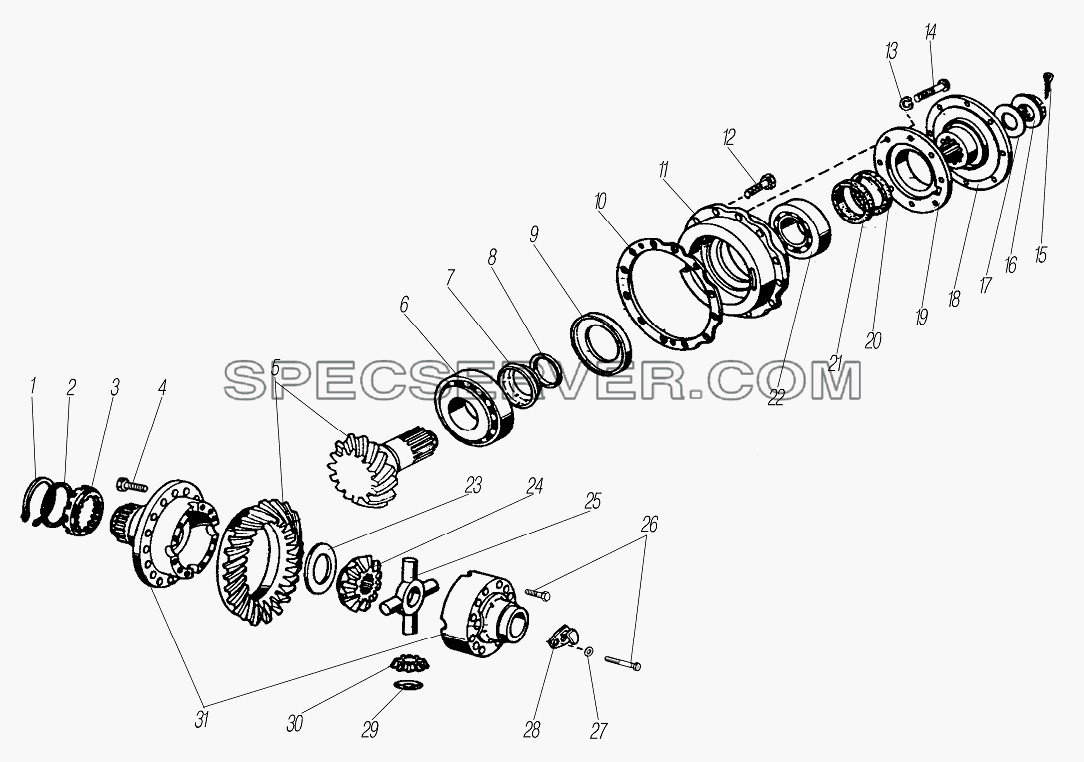

Запчасти: Редуктор заднего моста для Урал-63704

Редуктор заднего моста для Урал-63704 (список запасных частей)

Редуктор заднего моста для Урал-63704 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 МSZ 232-65 Стопорное кольцо
2 833.02-3311-142 Кольцо-прокладка
3 833.02-3311-141 Муфта
4 833.02-3311-080 Болт самоблокирующийся
5 784.77-3397-020RN Пара обкатных конических шестерен в сборе
6 SКF 32314 В J2QСL7С Подшипник роликовый конический
7 581.00-3311-033 Регулировочная втулка
8 118.24-3311-034 Регулировочное кольцо толщиной 34,225 мм
8 118.24-3311-035 Регулировочное кольцо толщиной 34,200 мм
8 118.24-3311-036 Регулировочное кольцо
8 118.24-3311-037 Регулировочное кольцо толщиной 34,150 мм
8 118.24-3311-038 Регулировочное кольцо толщиной 34,125 мм
8 118.24-3311-039 Регулировочное кольцо толщиной 34,100 мм
8 118.24-3311-041 Регулировочное кольцо толщиной 34,075 мм
8 118.24-3311-042 Регулировочное кольцо толщиной 34,050 мм
8 118.24-3311-043 Регулировочное кольцо толщиной 34,025 мм
8 118.24-3311-044 Регулировочное кольцо толщиной 34,00 мм
8 118.24-3311-045 Регулировочное кольцо толщиной 33,975 мм
8 118.24-3311-046 Регулировочное кольцо толщиной 33,950 мм
8 118.24-3311-047 Регулировочное кольцо толщиной 33,925 мм
8 118.24-3311-048 Регулировочное кольцо толщиной 33,900 мм
8 118.24-3311-049 Регулировочное кольцо толщиной 33,875 мм
8 118.24-3311-160 Регулировочное кольцо толщиной 33,850 мм
8 118.24-3311-161 Регулировочное кольцо толщиной 33,825 мм
8 118.24-3311-162 Регулировочное кольцо толщиной 33,800 мм
8 118.24-3311-163 Регулировочное кольцо
8 118.24-3311-164 Регулировочное кольцо толщиной 33,750 мм
8 118.24-3311-165 Регулировочное кольцо толщиной 33,725 мм
8 118.24-3311-166 Регулировочное кольцо толщиной 33,700 мм
8 118.24-3311-167 Регулировочное кольцо толщиной 33,675 мм
8 118.24-3311-168 Регулировочное кольцо толщиной 33,650 мм
8 118.24-3311-170 Регулировочное кольцо толщиной 33,625 мм
8 118.24-3311-171 Регулировочное кольцо толщиной 33,600 мм
8 118.24-3311-172 Регулировочное кольцо толщиной 33,575 мм
8 118.24-3311-173 Регулировочное кольцо толщиной 33,550 мм
8 118.24-3311-174 Регулировочное кольцо толщиной 33,525 мм
8 118.24-3311-175 Регулировочное кольцо толщиной 33,500 мм
8 118.24-3311-176 Регулировочное кольцо толщиной 33,475 мм
8 118.24-3311-177 Регулировочное кольцо толщиной 33,450 мм
8 118.24-3311-178 Регулировочное кольцо толщиной 33,425 мм
8 118.24-3311-179 Регулировочное кольцо толщиной 33,400 мм
8 581.00-3311-022 Маслоотражатель
9 833.02-3311-053 Шайба регулировочная
10 833.02-3311-054 Шайба регулировочная
10 833.02-3311-055 Шайба регулировочная
10 833.02-3311-056 Шайба регулировочная толщиной 0,25 мм
10 833.02-3311-057 Шайба регулировочная толщиной 0,2 мм
11 833.02-3311-020 Гильза подшипника в сборе
12 581.00-3340-009 Болт
13 МSZ 1612-8 К2 Шайба
14 ISО 4017 М8х25-10.9 Болт
15 ISО 1234-6,3х63 Шплинт
16 018.01-3311-068 Гайка М42х1,5
17 007.10-3311-067 Шайба
18 833.23-3311-071 Фланец приводной
19 833.02-3311-061 Крышка
20 SIММЕRWЕRКЕ АS75х95х10NВ Уплотнительное кольцо
21 SIММЕRWЕRКЕ А75х95х10NВ Уплотнительное кольцо
22 SКF 32312 В J2QСL7С Подшипник роликовый конический
23 833.02-3311-112 Шайба
24 600.05-3311-111 Шестерня дифференциала
25 833.02-3311-101 Крестовина
26 МVGSZ 599 М10х1,25х75-10.9-В Болт
27 833.02-3311-139 Шайба
28 833.02-3311-131 Маслоотражатель
29 833.02-3311-107 Шайба
30 006.10-3111-104 Шестерня дифференциала
31 833.04-3397-017RN Половинки корпуса дифференциала в сборе

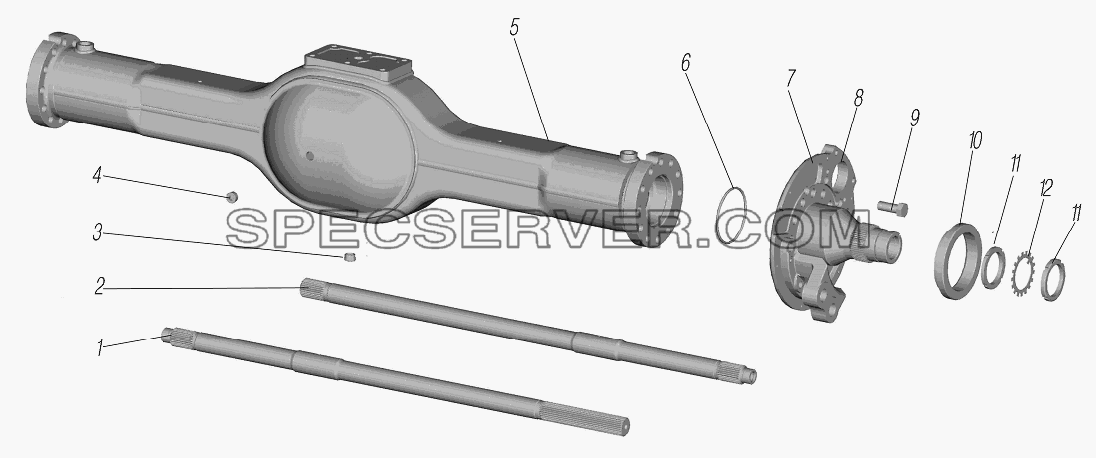

Запчасти: Картер полуосей заднего моста для Урал-63704

Картер полуосей заднего моста для Урал-63704 (список запасных частей)

Картер полуосей заднего моста для Урал-63704 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 470.10-3310-085 Втулка
- 832.05-3102-004 Втулка
1 884.60-3313-015 Полуось
2 884.60-3313-012 Полуось
3 831.02-3310-120 Пробка с магнитом
4 DIN 906-М24х1,5-5.8 Пробка
5 784.88-3310-002 Картер
6 012.0-3340-018 Уплотнительное кольцо
7 684.60-3310-404 Цапфа правая в сборе Q:129,132
8 684.60-3310-030 Цапфа левая в сборе
9 ISО 8676- М20х1,5х55-10.9 Болт
10 684.60-3310-036 Кольцо упорное
11 583.30-3110-044 Гайка
12 МВ 15 SКF Стопорное кольцо

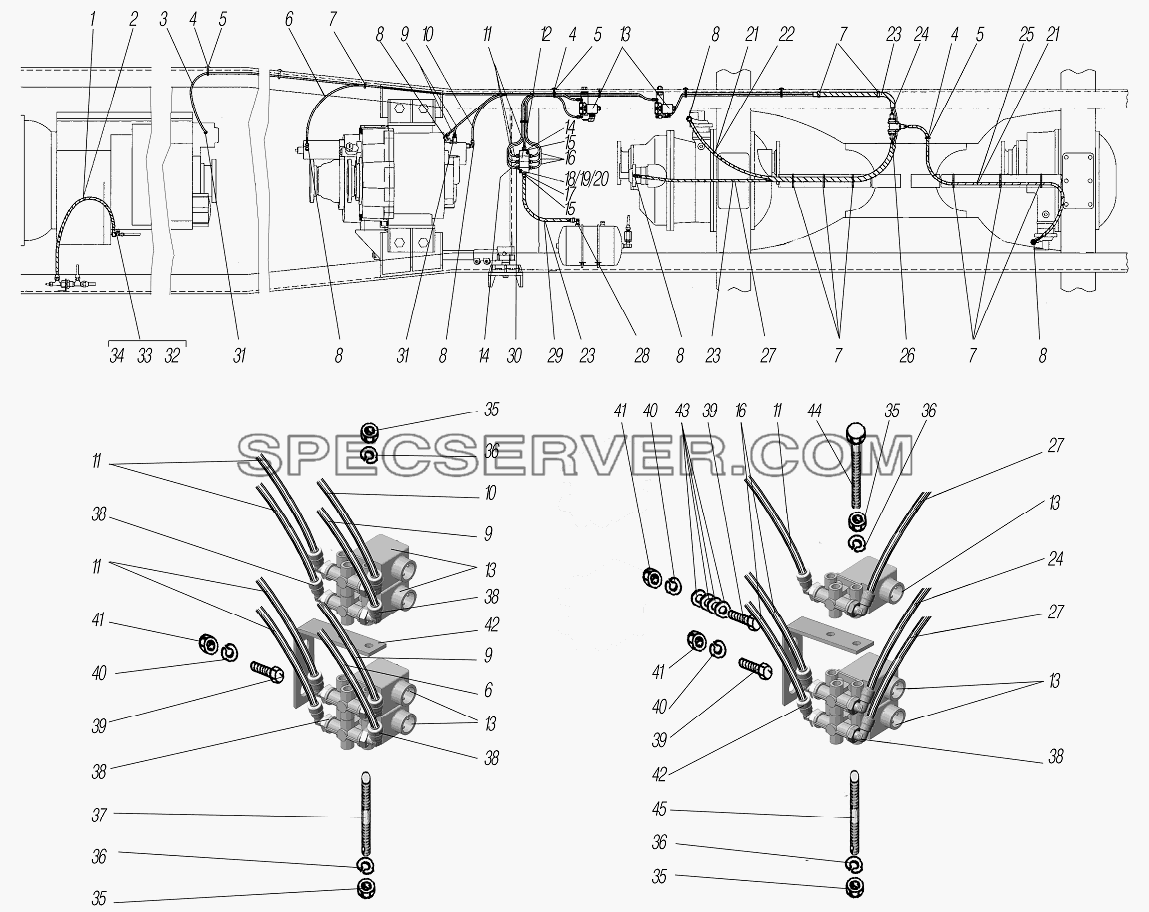

Запчасти: Установка пневмоуправления агрегатами трансмиссии для Урал-63704

Установка пневмоуправления агрегатами трансмиссии для Урал-63704 (список запасных частей)

Установка пневмоуправления агрегатами трансмиссии для Урал-63704 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6470Р-1772045 Трубка воздуховодная 10
2 63645-2411311 Лента защитная
3 6370-4206301-10 Трубка воздуховодная 6
4 375-8402321 Буфер
5 4209 9076 Хомут
6 6370-1803300-10 Трубка воздуховодная 6
7 2108-3401228 Хомут
8 D6502 6-М12х1,5-Sх1 Фитинг угловой
9 6370-1803301-10 Трубка воздуховодная 6
10 6370-1803303-10 Трубка воздуховодная 6
11 6370-1803305-10 Трубка воздуховодная 6
12 3043 1/2-3D-3/8 Коллектор
13 КЭМ 10-10 Клапан электромагнитный
14 DS6510 6-М16х1,5-S Фитинг прямой
15 S2530 1/2-3/8 Футорка
16 6370-2411300-10 Трубка воздуховодная 6
17 9512 8-М16х1,5 Фитинг прямой
18 223052-П29 Винт М5х45
19 250464-П29 Гайка М5-6Н
20 252153-П2 Шайба 5 пружинная
21 63645-2411310 Лента защитная
22 6370-2411304 Трубка воздуховодная 6
23 63645-2411312 Лента защитная
24 6370-2411302 Трубка воздуховодная 6
25 6370-2411305 Трубка воздуховодная 6
26 9540 6 Фитинг тройник
27 6370-2411301 Трубка воздуховодная 6
28 1500 8/6-3/8 Фитинг угловой с накидной гайкой
29 6370-1803315 Трубка воздуховодная 8
30 S2610 3/8 Заглушка
31 DS6510 6-М12х1,5-S Фитинг прямой
32 800 100801215 Фитинг прямой
33 660 1215А Шарнирный адаптер
34 615 3А Угольник
35 250510-П29 Гайка М8-6Н
36 252135-П2 Шайба 8 пружинная
37 4320Я7-1803395 Шпилька
38 9500 6-02 Фитинг угловой
39 201502-П29 Болт М10х38
40 252156-П2 Шайба 10 пружинная
41 250512-П29 Гайка М10
42 6370-2411360 Кронштейн
43 252006-П29 Шайба 10
44 63645-2411362 Болт
45 63685-1803396 Шпилька

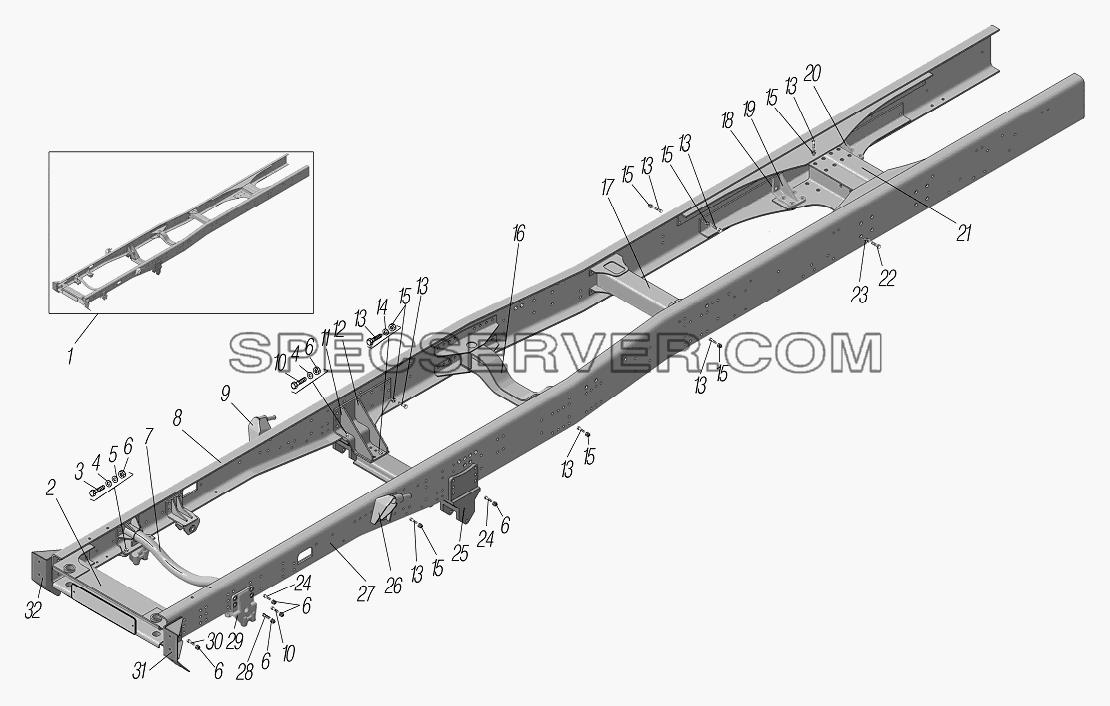

Рама для Урал-63704 (список запасных частей)

Рама для Урал-63704 (список запасных частей)

Рама для Урал-63704 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 63704-2800010 Рама
1 6370С-2800010 Рама
2 6370-2803107 Поперечина буксирная
3 332710-П29 Болт М16х1,5-68
4 6370-2902458 Шайба
5 252017-П29 Шайба 16
6 251649-П29 Гайка М16х1,5-6Н
7 6370-2801080 Поперечина №1 рамы
8 63704-2801020 Лонжерон рамы правый
8 6370С-2801020 Лонжерон рамы правый
9 6370-2905534 Кронштейн амортизатора верхний правый
10 332736-П29 Болт М16х1,5-6gх60
11 6370-2801085-10 Кронштейн поперечины рамы правый
12 6370-2801089 Кронштейн поперечины левый
13 330009-П29 Болт М14х1,5х39
14 252016-П29 Шайба 14
15 251648-П29 Гайка М14х1,5-6Н
16 6370-2801100 Поперечина №2 рамы
17 6370-2801152-10 Поперечина №3 рамы
18 6470-2918200 Пластина проставочная
19 6364-2918158-20 Усилитель кронштейна балансира левый задний
20 6364-2918159-20 Усилитель кронштейна балансира левый передний
21 6370-2801184 Поперечина №5 рамы
22 332922 Болт М20х1,5-6х66
23 853528 Гайка М20х1,5-6Н
24 332702-П29 Болт М16х1,5х55
25 6370-2902447 Кронштейн передней рессоры задний
26 6370-2905535 Кронштейн амортизатора верхний левый
27 63704-2801021 Лонжерон рамы левый
27 6370С-2801021 Лонжерон рамы левый
28 5920-3204164 Болт
29 6370-2902441 Кронштейн передней рессоры передний с крышками
30 332666-П29 Болт М16х1,5х50
31 6370-2803017 Кронштейн левый
32 6370-2803016 Кронштейн правый

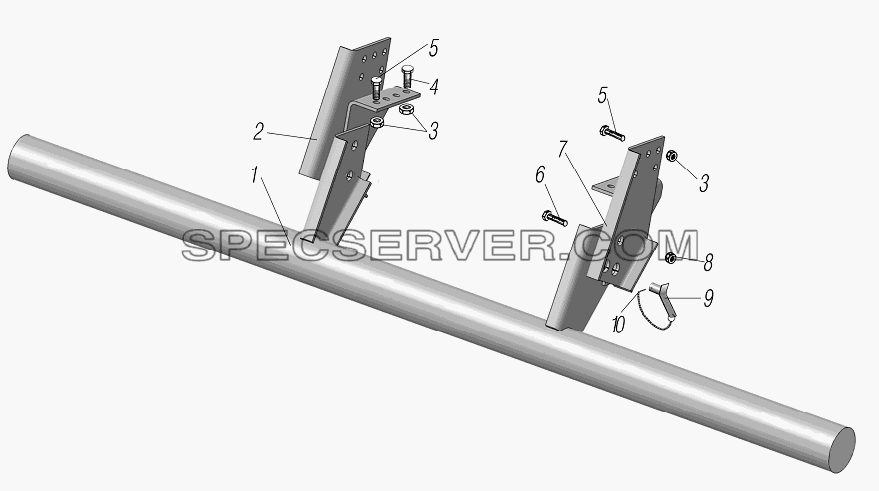

Установка заднего защитного устройства для Урал-63704 (список запасных частей)

Установка заднего защитного устройства для Урал-63704 (список запасных частей)

Установка заднего защитного устройства для Урал-63704 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6370-2809010 Брус с кронштейнами
2 6370-2809020 Кронштейн левый
3 251648-П29 Гайка М14х1,5-6Н
4 330032 Болт М14х1,5-6gх60
5 332572-П29 Болт М14
6 375-2918158 Болт М24х70 крепления кронштейна оси
7 6370-2809021 Кронштейн правый
8 335101-П29 Гайка М24х2-6Н
9 6370-2809032 Палец стопорный
10 6370-2809034 Шплинт с цепочкой

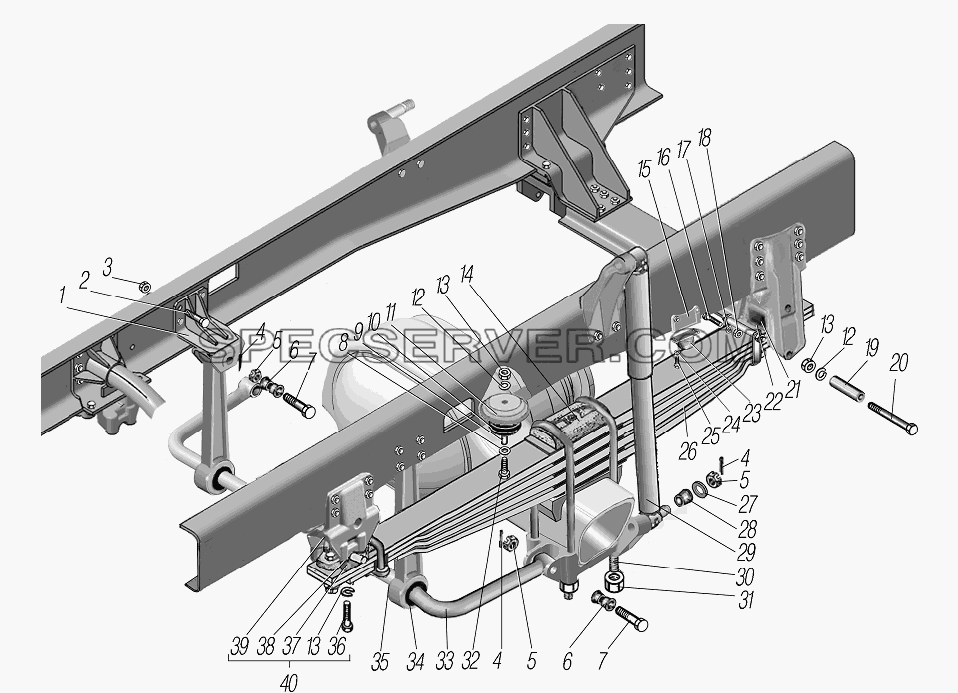

Передняя подвеска для Урал-63704 (список запасных частей)

Передняя подвеска для Урал-63704 (список запасных частей)

Передняя подвеска для Урал-63704 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6370-2906056 Кронштейн стабилизатора передний верхний
2 330009 Болт М14х1,5-6gх39
3 251648-П29 Гайка М14х1,5-6Н
4 258054-П29 Шплинт 4х32
5 6361-2905130 Гайка
6 6364-2906079-01х1 Втулка стабилизатора
7 6364-2916026 Палец стабилизатора
8 336052-П29 Шайба 35х17х3,5
9 6363-2902635 Втулка
10 5320-2902624 Буфер передней рессоры
11 6363-2902632 Чашка
12 252139-П2 Шайба 16
13 250560-П29 Гайка М16х1,5-6Н
14 6370-2902412 Накладка передней рессоры
15 6370-2902640 Кронштейн дополнительного буфера
16 331503-П Болт М10-6gх37
17 252136-П29 Шайба 10Т
18 250512-П29 Гайка М10
19 6363-2902448 Втулка распорная
20 332722 Болт М16-6gх160
21 6363-2902430 Упругий элемент
22 6363-2902449 Опора рессоры
23 500А-2902634 Буфер дополнительный
24 252136-П29 Шайба 10Т
25 201495-П29 Болт М10-6gх20
26 6464-2902012 Рессора передняя с ушком
27 336448 Шайба
28 5557-2905410 Втулка головки амортизатора
29 А1-325/500.2905006 Амортизатор
30 6370-2902408 Стремянка передней рессоры
31 334932-П29 Гайка М22х2,5
32 332682 Болт
33 6364-2906016-20 Стабилизатор передний
34 6364-2906040 Втулка стабилизатора
35 В75.Ц6.хр Кольцо В75.Ц6.хр (ГОСТ 13940-86)
36 6363-2902459 Болт
37 6363-2902450 Крышка переднего кронштейна рессоры
38 6363-2902458 Шайба
39 6363-2902445 Кронштейн передней рессоры передний левый
40 6370-2902441 Кронштейн передней рессоры передний с крышками
