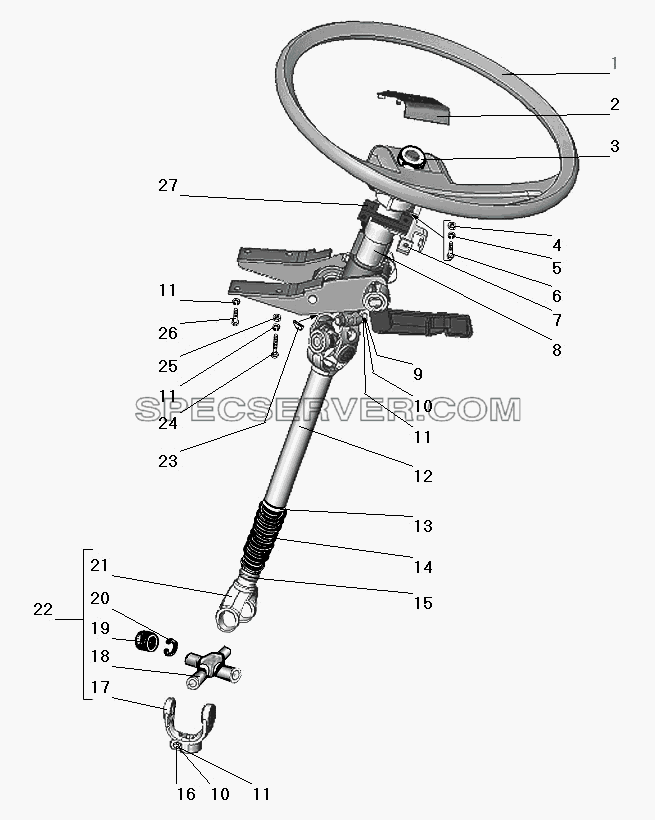

Запчасти: Колесо и вал рулевого управления для Урал-63685

Колесо и вал рулевого управления для Урал-63685 (список запасных частей)

Колесо и вал рулевого управления для Урал-63685 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5323РХ-3402016 Колесо рулевое с обоймой
2 4320Х-3402034 Крышка
3 250659-П29 Гайка М22х1,5-6Н
4 250508-П29 Гайка М6-6Н
5 252134-П2 Шайба 6 пружинная
6 201421-П29 Болт М6х22
7 5323РХ-3402296 Кронштейн
8 6363-3402240 Колонка рулевого управления
9 331557 Болт М10х1
10 250513-П29 Гайка М10х1-6Н
11 252136-П2 Шайба 10 пружинная
12 6363-3402109 Втулка шлицевая с шарниром
13 00.10.00-03 Хомут червячный (32-50)
14 4322-3402052 Муфта защитная
15 5323РХ-3402298 Втулка
16 6361Х-3402264 Болт
17 6363-3402117 Вилка карданного шарнира
18 412-2201026-02 Крестовина с сальниками
19 704902К6 УС 10 Подшипник роликовый игольчатый
20 400-2201043 Кольцо стопорное
21 5323РХ-3402053 Вал шлицевый с вилкой
22 6363-3402035 Шарнир вала рулевого управления
23 260415 Шпонка 5х8 сегментная
24 200324-П29 Болт М10-6gх75
25 250512-П29 Гайка М10
26 201676-П29 Болт М10х1,25-6gх25
27 5323РХ-3402290 Кронштейн

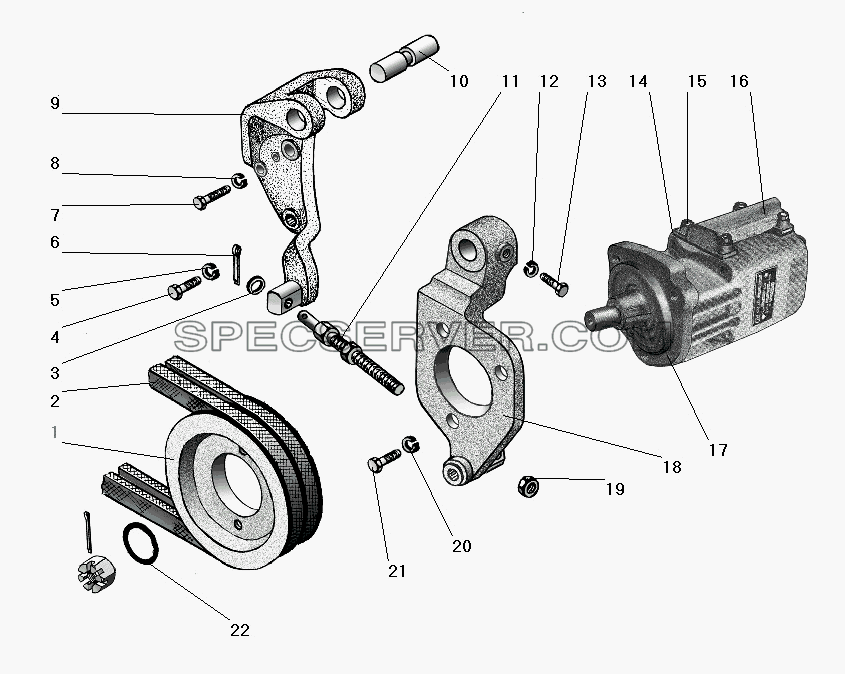

Запчасти: Установка насоса гидроусилителя для Урал-63685

Установка насоса гидроусилителя для Урал-63685 (список запасных частей)

Установка насоса гидроусилителя для Урал-63685 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6363-3407241 Шкив
2 6363-3407209 Ремень II-14х10-937
3 252005-П29 Шайба 8
4 33046 Болт
5 252138-П2 Шайба 14 пружинная
6 258039-П29 Шплинт 3,2х20
7 6363-3407101 Болт
8 252156-П2 Шайба 10 пружинная
9 6363-3407202 Кронштейн неподвижный
10 5557Я-3407097 Ось кронштейнов
11 5323РХ-3407255 Болт регулировочный
12 252134-П2 Шайба 6 пружинная
13 201416-П29 Болт М6-6gх12
14 5557Я-3407437 Прокладка уплотнительная
15 200212-П29 Болт М6-6gх32
16 5557Я-3407436-10 Корпус коллектора
17 6364-3407199 Насос
18 6363-3407251 Кронштейн подвижный
19 250559-П29 Гайка М14х1,5-6Н
20 252156-П2 Шайба 10 пружинная
21 201676-П29 Болт М10х1,25-6gх25
22 336052-П29 Шайба 35х17х3,5

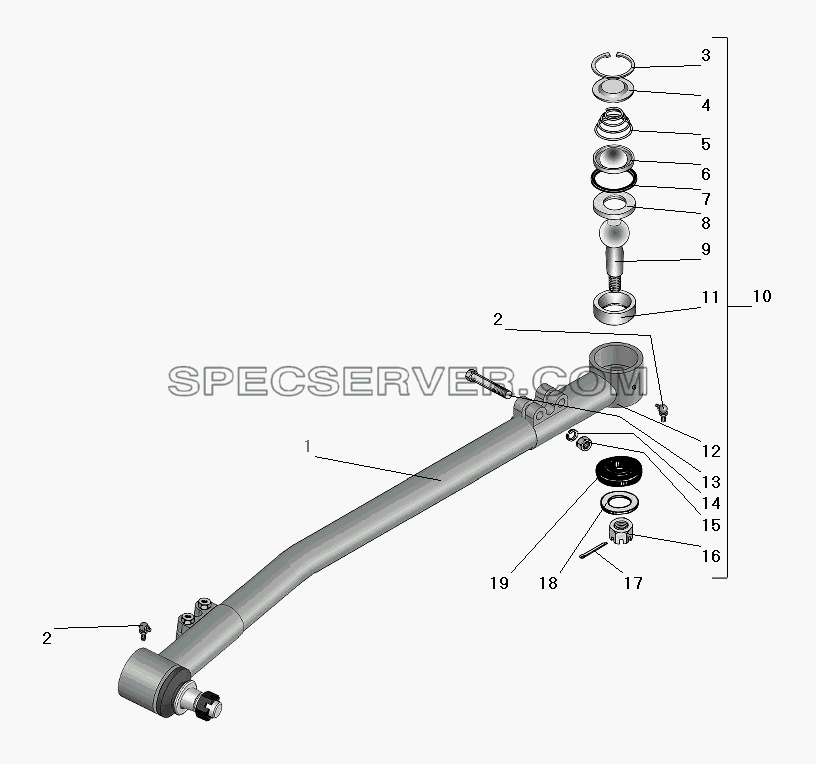

Запчасти: Тяга сошки рулевого управления для Урал-63685

Тяга сошки рулевого управления для Урал-63685 (список запасных частей)

Тяга сошки рулевого управления для Урал-63685 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 63685-3414013 Тяга сошки рулевого управления
2 264040-П29 Масленка 2.3.90.01 в сборе
3 375-3003122 Кольцо стопорное
4 375-3003129 Заглушка
5 375-3003128 Пружина
6 4320-3414085 Обойма пружины
7 4320-3414127 Уплотнитель
8 375-3003059 Вкладыш нижний
9 4320-3414065 Палец
10 6363-3414027 Наконечник в сборе
11 375-3003058-10 Вкладыш верхний
12 375-3003062-10 Наконечник правый
13 200370-П29 Болт М12
14 252137-П2 Шайба 12 пружинная
15 250514-П29 Гайка М12-6Н
16 334933-П29 Гайка М22х1,5
17 258055-П29 Шплинт 4х35
18 375-3003119 Обойма
19 375-3003090 Накладка защитная

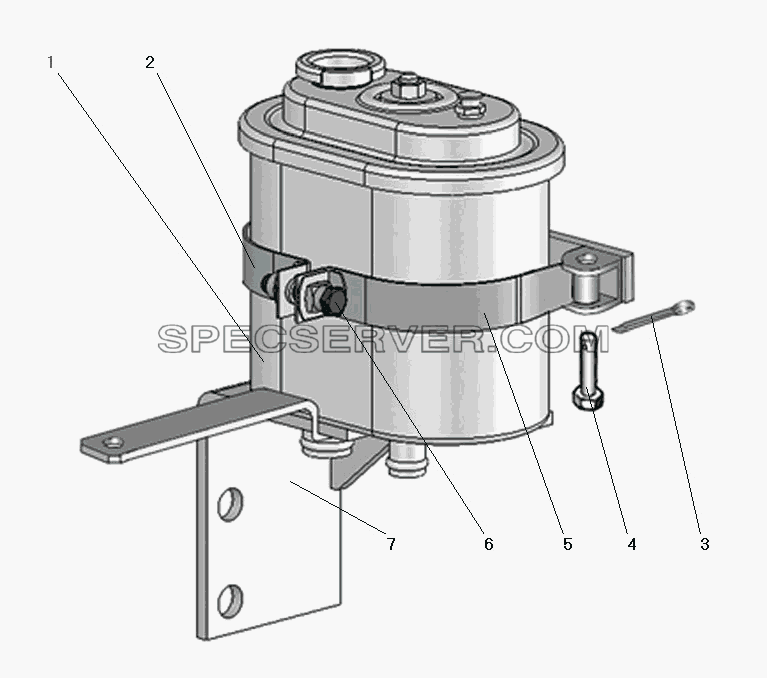

Запчасти: Установка масляного бака для Урал-63685

Установка масляного бака для Урал-63685 (список запасных частей)

Установка масляного бака для Урал-63685 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6363-3410010 Бак масляный
2 63685-3410304 Лента хомута
3 258011-П29 Шплинт 2х10
4 260018-П52 Палец 6х35
5 63685-3410305 Лента хомута
6 200265-П29 Болт М8-6gх40
7 6363-3410159-10 Кронштейн масляного бака
Запчасти: Установка компрессора для Урал-63685

Установка компрессора для Урал-63685 (список запасных частей)

Установка компрессора для Урал-63685 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5336-3509012-10 Компрессор
2 63621-1303060 Трубка
3 339046 Угольник М20х1,5 КГ3/8"
4 4320-3514023 Прокладка
5 335026-П29 Гайка М22х1,5
6 63621-3509275 Штуцер
7 00.10.00-03 Хомут червячный (32-50)
8 4320Я-3509277 Патрубок воздухоподводящий
9 4320Я-3509281 Прокладка
10 252005-П29 Шайба 8
11 252135-П2 Шайба 8 пружинная
12 201457-П29 Болт М8-6gх22
13 4320Я3-3509276-10 Рукав-деталь 25-35-270-0,3(3)
14 339843 Угольник
15 201499-П29 Болт М10-6gх30
16 252136-П2 Шайба 10 пружинная
17 63621-3509260 Трубка маслоподводящая к компрессору
18 334058 Угольник
19 00.10.00-01 Хомут
20 63621-3408735 Рукав
21 3255Я3-1303049 Рукав
22 339227 Штуцер

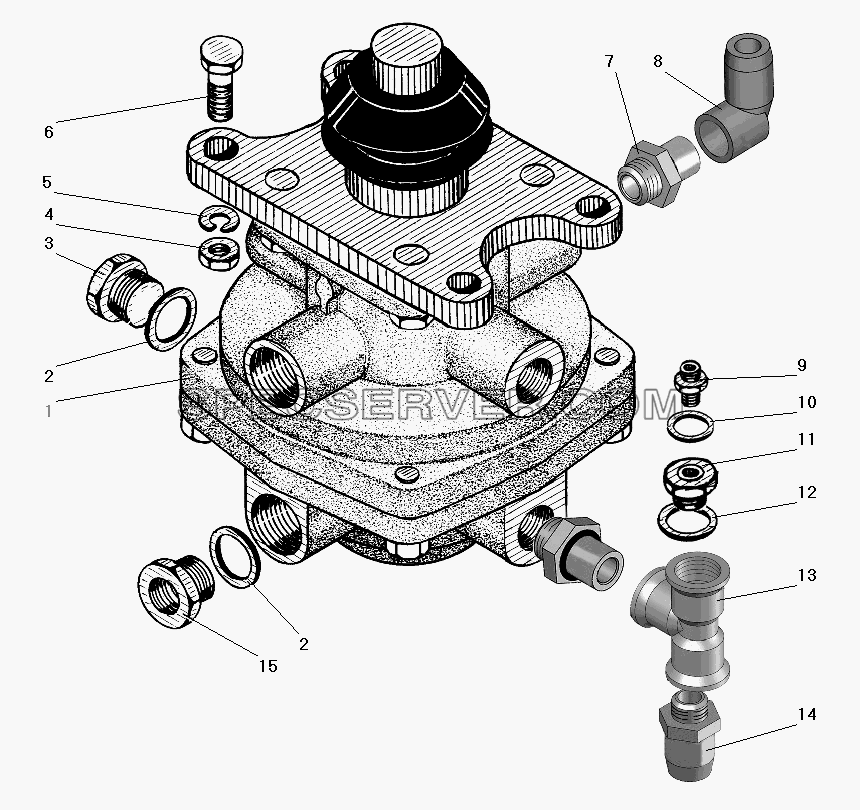

Установка тормозного крана для Урал-63685 (список запасных частей)

Установка тормозного крана для Урал-63685 (список запасных частей)

Установка тормозного крана для Урал-63685 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 100-3514208 Кран тормозной
2 4320-3514023 Прокладка
3 339536 Пробка М22х1,5
4 250512-П29 Гайка М10
5 252136-П2 Шайба 10 пружинная
6 201499-П29 Болт М10-6gх30
7 623.7017 Пробка
8 623.6992 Угольник
9 339538 Штуцер М10х1-М12х1,5
10 4320-3506054 Прокладка
11 334169 Штуцер
12 5323-3506054 Прокладка
13 623.6835 Тройник
14 623.7446 Штуцер
15 6361-3506563 Пробка
