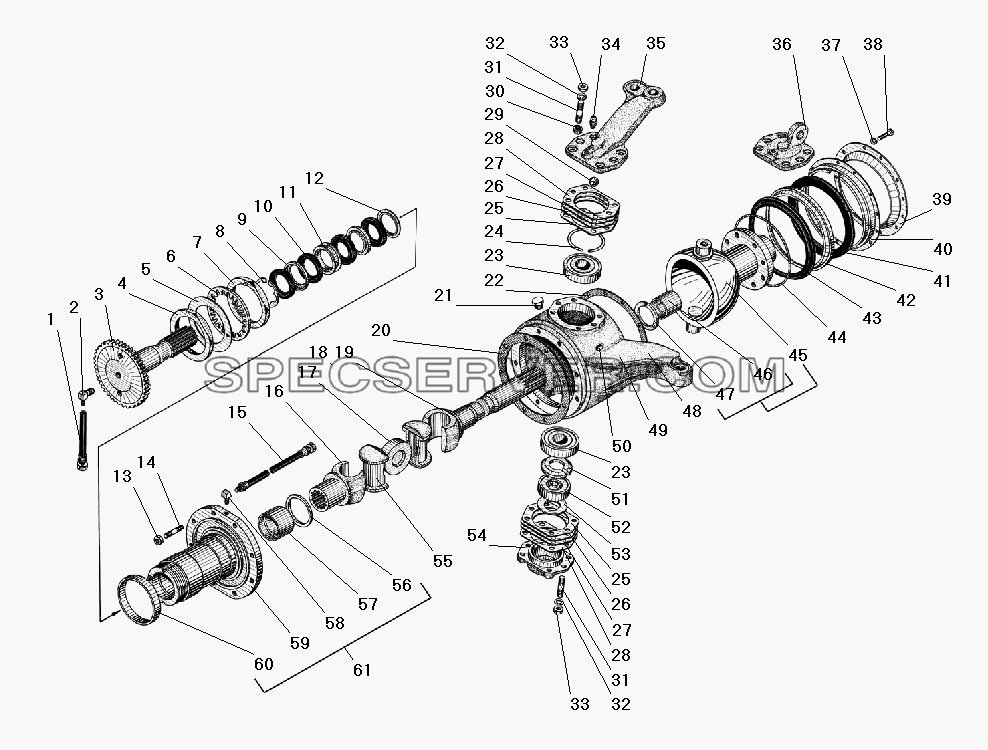

Запчасти: Передний мост для Урал-55571-40
Передний мост для Урал-55571-40 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
375-4225073-02 |
Шланг гибкий подвода воздуха в сборе |
2 |
|
375-3124094 |
Угольник подвода воздуха |
3 |
|
5557-2303065 |
Полуось передняя |
4 |
|
375-3103081-Г |
Контргайка подшипников колеса |
5 |
|
375-3103080-Б |
Шайба стопорная |
6 |
|
375-3103079-01 |
Шайба замочная |
7 |
|
4320-3103076 |
Гайка подшипника колеса в сборе |
8 |
|
375-2303067-А |
Кольцо стопорное |
9 |
|
375-4224020-01 |
Обойма манжеты |
10 |
|
375-4224017-03 |
Сальник подвода воздуха в сборе |
11 |
|
375-3124013 |
Кольцо распорное |
12 |
|
375-4224081 |
Обойма |
13 |
|
251649 |
Гайка М16х1,5 |
14 |
|
333681 |
Шпилька М16х1,5х46х23 |
15 |
|
375-4225075-02 |
Шланг гибкий системы накачки шин в сборе |
16 |
|
5557-2303072 |
Вилка наружной полуоси |
17 |
|
5557-2303075 |
Диск шарнира |
18 |
|
5557-2303071-10 |
Полуось внутренняя левая |
19 |
|
5557-2303070-10 |
Полуось внутренняя правая |
20 |
|
55571-2304052-01 |
Прокладка цапфы |
21 |
|
375-1802278 |
Пробка МК24 |
22 |
|
375-2304098-01 |
Прокладка |
23 |
|
12309КМ |
Подшипник роликовый цилиндрический поворотного кулака |
24 |
|
5557-2304071 |
Кольцо |
25 |
|
55571-2304074 |
Прокладка толщиной 0,05 мм |
26 |
|
55571-2304075 |
Прокладка толщиной 0,1 мм |
27 |
|
55571-2304076 |
Прокладка толщиной 0,2 мм |
28 |
|
55571-2304077 |
Прокладка толщиной 0,5 мм |
29 |
|
Б26,988-100 |
Шарик Б26,988 мм |
30 |
|
5557-2304082 |
Втулка разжимная |
31 |
|
333677 |
Шпилька М18х1,5х43х29 |
32 |
|
252140-П2 |
Шайба 18.ОТ |
33 |
|
250563-П29 |
Гайка М18х1,5-6Н |
34 |
|
264035-П29 |
Масленка 2.3.45.01 в сборе |
35 |
|
6361-2304100 |
Рычаг поворотного кулака |
36 |
|
55571-2304037-01 |
Крышка верхняя |
37 |
|
252135-П2 |
Шайба 8 пружинная |
38 |
|
201475-П29 |
Болт М8х1-6gх18 |
39 |
|
55571-2304097 |
Крышка |
40 |
|
375-2304092-В |
Обойма сальника поворотного кулака |
41 |
|
55571-2304096 |
Кольцо уплотнительное в сборе |
42 |
|
375-2304095-Б |
Кольцо распорное сальника поворотного кулака |
43 |
|
375-2304093-Б1 |
Манжета сальника поворотного кулака |
44 |
|
375-2304094 |
Пружина сальника |
45 |
|
6361-2304013 |
Опора шаровая в сборе |
46 |
|
375-2301036 |
Втулка шаровой опоры |
47 |
|
375-2301037 |
Шайба упорная полуоси |
48 |
|
6361-2304031 |
Корпус поворотного кулака левый |
49 |
|
6361-2304030 |
Корпус поворотного кулака правый |
50 |
|
298430 |
Сапун |
51 |
|
5557-2304067 |
Кольцо дистанционное |
52 |
|
108710 |
Подшипник шариковый упорный |
53 |
|
5557-2304073-10 |
Шайба шкворня |
54 |
|
55571-2304033 |
Крышка поворотного кулака нижняя |
55 |
|
5557-2303074 |
Кулак шарнира |
56 |
|
375-2304087 |
Шайба опорная |
57 |
|
375-2304088 |
Втулка цапфы поворотного кулака |
58 |
|
375-4225053-Б |
Штуцер подвода воздуха |
59 |
|
55571-2304084-01 |
Цапфа поворотная |
60 |
|
375-2304085-02 |
Кольцо сальника |
61 |
|
6361-2304080 |
Цапфа поворотная в сборе |

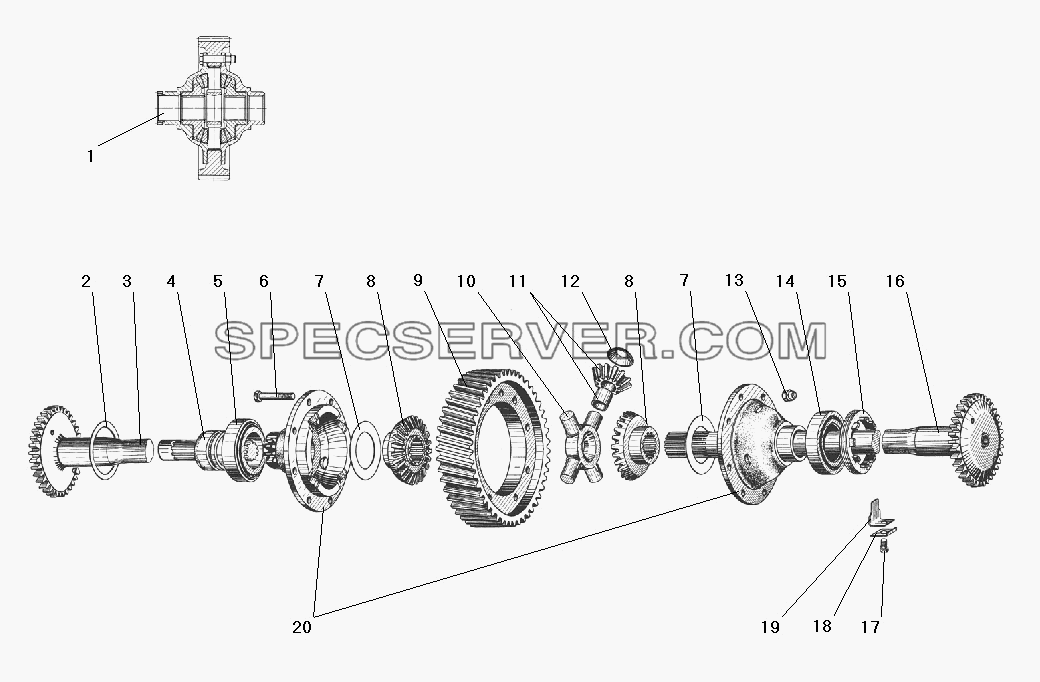

Запчасти: Дифференциал и полуось среднего и заднего моста для Урал-55571-40
Дифференциал и полуось среднего и заднего моста для Урал-55571-40 (список запасных частей)
Таблица запасных частей

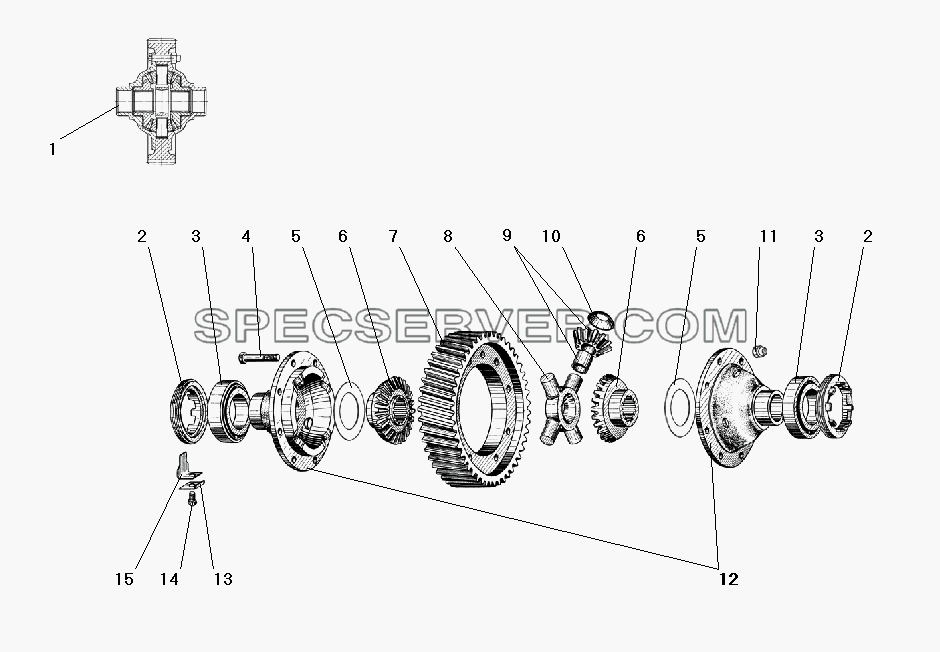

Запчасти: Дифференциал переднего моста для Урал-55571-40
Дифференциал переднего моста для Урал-55571-40 (список запасных частей)
Таблица запасных частей

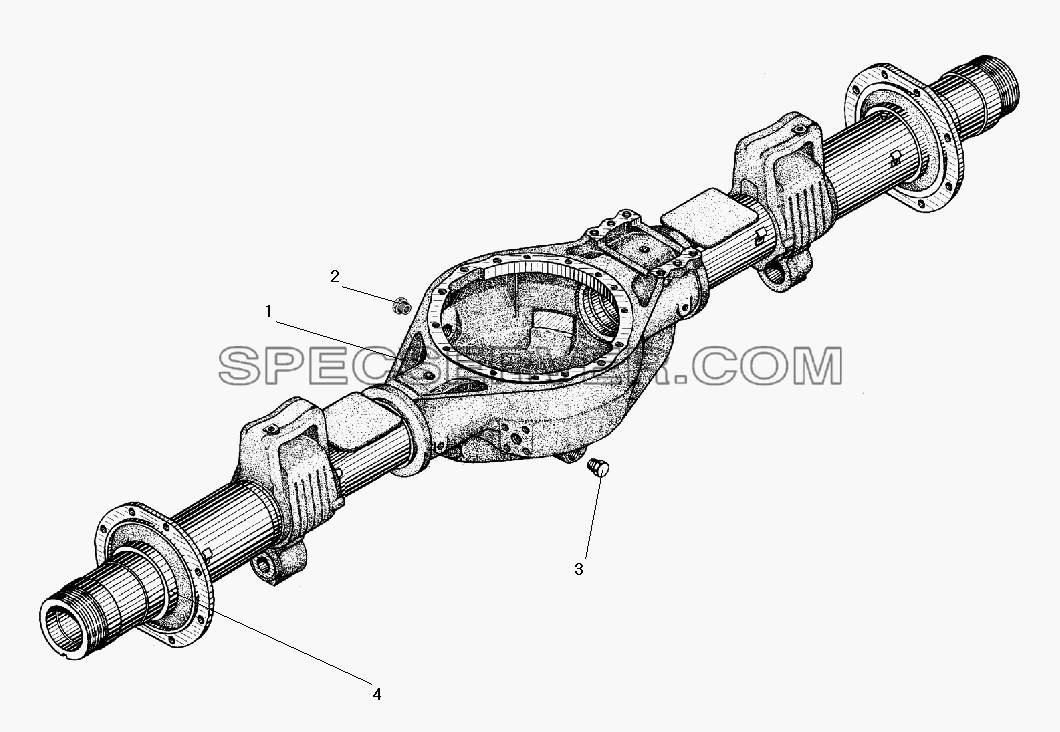

Картер заднего (среднего) моста для Урал-55571-40 (список запасных частей)
Картер заднего (среднего) моста для Урал-55571-40 (список запасных частей)
Таблица запасных частей

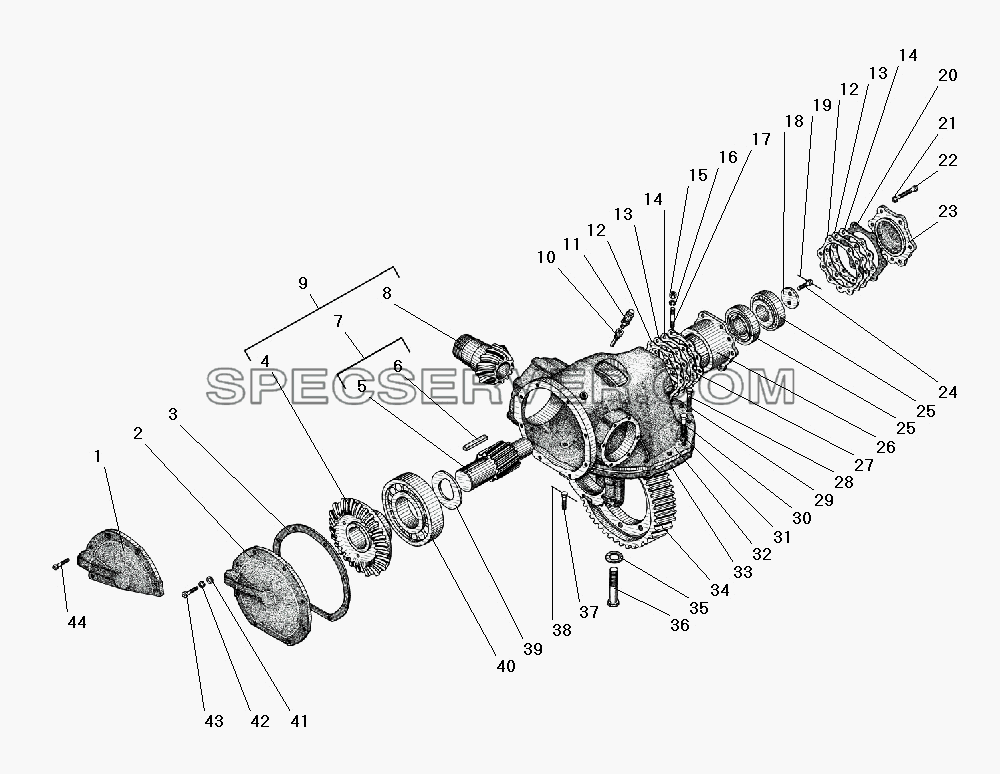

Редуктор главной передачи для Урал-55571-40 (список запасных частей)
Редуктор главной передачи для Урал-55571-40 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
55571-2302145 |
Крышка картера в сборе |
2 |
|
55571-2402145 |
Крышка картера в сборе |
3 |
|
636106-2402146 |
Прокладка крышки |
4 |
|
375-2402061-Б |
Шестерня ведомая коническая |
5 |
|
4320-2402110-10 |
Шестерня ведущая цилиндрическая |
6 |
|
375-2402108 |
Шпонка призматическая 77х10 |
7 |
|
4320-2402105-10 |
Шестерня в сборе |
8 |
|
4320-2402017 |
Шестерня ведущая коническая |
9 |
|
4320-2402009-10 |
Шестерни редуктора (комплект) |
10 |
|
375-4245072 |
Трубка с пробкой в сборе |
11 |
|
298430 |
Сапун |
12 |
|
375-2402126 |
Прокладка регулировочная толщиной 0,22мм |
13 |
|
375-2402127 |
Прокладка регулировочная толщиной 0,1мм |
14 |
|
375-2402128 |
Прокладка регулировочная толщиной 0,05мм |
15 |
|
250559-П29 |
Гайка М14х1,5-6Н |
16 |
|
252138-П2 |
Шайба 14 пружинная |
17 |
|
333581-П29 |
Шпилька М14х1,5 |
18 |
|
375-2402109-10 |
Шайба прижимная |
19 |
|
258280 |
Шплинт 1,6х150 |
20 |
|
375-2402043 |
Прокладка крышки стакана |
21 |
|
252137-П2 |
Шайба 12 пружинная |
22 |
|
331970-П29 |
Болт М12х40 |
23 |
|
375-2402135 |
Крышка стакана подшипников |
24 |
|
331950-П29 |
Болт М12х30 |
25 |
|
7310А |
Подшипник роликовый конический |
26 |
|
375-2402124 |
Стакан подшипников ведущей цилиндрической шестерни |
27 |
|
4320-2402129 |
Прокладка стакана подшипника |
28 |
|
55571-2402066 |
Болт М16х1,5х34 |
29 |
|
252139-П2 |
Шайба 16 |
30 |
|
332762-П29 |
Болт М18х1,5х36 |
31 |
|
252140-П2 |
Шайба 18.ОТ |
32 |
|
55571-2402015 |
Картер редуктора в сборе |
33 |
|
55571-2402142 |
Прокладка картера |
34 |
|
4320-2402120 |
Шестерня ведомая цилиндрическая |
35 |
|
375-2402047-11 |
Шайба |
36 |
|
332905 |
Болт М20х100 |
37 |
|
55571-2402067 |
Болт М16х1,5х34 |
38 |
|
258286 |
Шплинт 1,6х300 |
39 |
|
375-2402065 |
Шайба опорная подшипника |
40 |
|
12318КМ |
Подшипник роликовый цилиндрический ведомой конической шестерни главной передачи |
41 |
|
252006-П29 |
Шайба 10 |
42 |
|
252136-П2 |
Шайба 10 пружинная |
43 |
|
331504-П29 |
Болт М10х30 |
44 |
|
221720-П29 |
Винт М10-6gх22 |

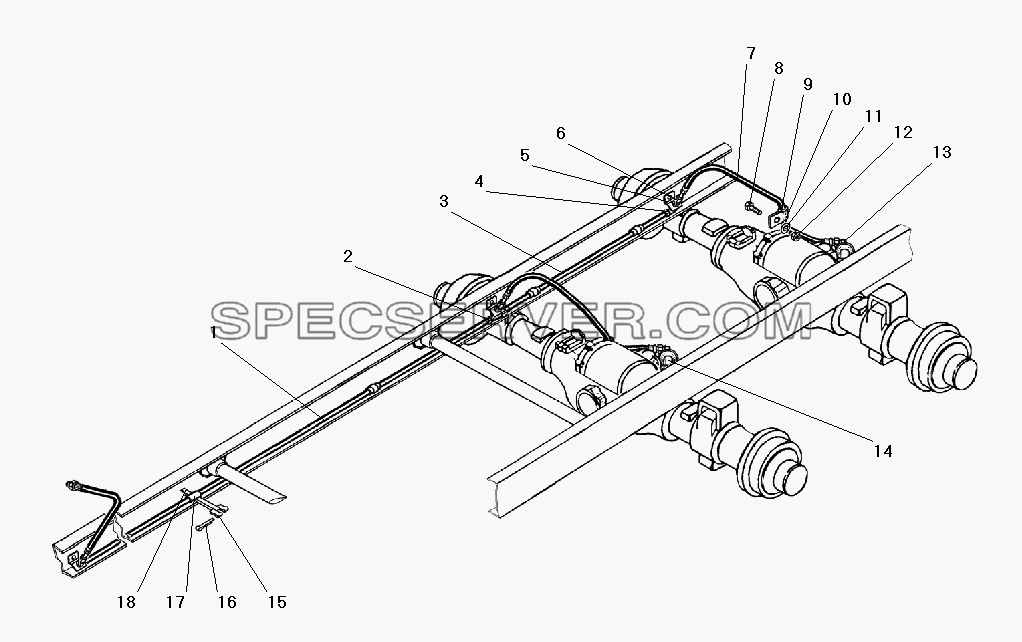

Привод блокировки межколесных дифференциалов для Урал-55571-40 (список запасных частей)
Привод блокировки межколесных дифференциалов для Урал-55571-40 (список запасных частей)
Таблица запасных частей
| |
