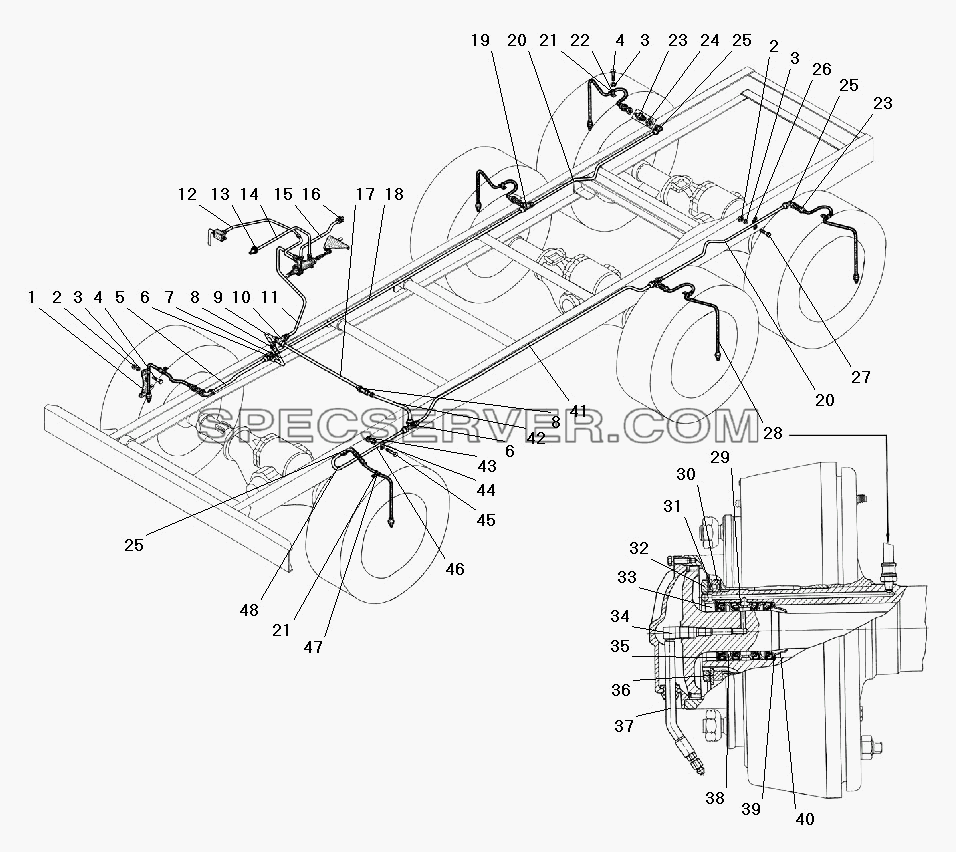

Запчасти: Система регулирования давления воздуха в шинах для Урал-5557-40
Система регулирования давления воздуха в шинах для Урал-5557-40 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
4320-3125032 |
Кронштейн шланга |
2 |
|
250512-П29 |
Гайка М10 |
3 |
|
252136-П2 |
Шайба 10 пружинная |
4 |
|
201493-П29 |
Болт М10-6gх16 |
5 |
|
375-4225092-01 |
Трубка от тройника к правому переднему колесу |
6 |
|
339296 |
Тройник М14х1,5 |
7 |
|
555707-3125082-01 |
Трубка от тройника к правым колесам, вторая |
8 |
|
339035 |
Штуцер 14х1,5 |
9 |
|
555717-3125068-01 |
Трубка от тройника к правым колесам, первая |
10 |
|
339547 |
Тройник М16х1,5-М14х1,5 |
11 |
|
4320-3125100-01 |
Трубка от крана к центральному тройнику в сборе |
12 |
|
4320-3125102-02 |
Трубка от крестовины к крану управления давлением в сборе |
13 |
|
Н-202 |
Втулка проходная уплотнительная |
14 |
|
375Ю-4222022-01 |
Трубка выводная крана управления давлением в сборе |
15 |
|
4320-3125132-01 |
Трубка к шинному манометру в сборе |
16 |
|
339157-П29 |
Штуцер М10х1 манометра |
17 |
|
555707-3125046-01 |
Трубка к левым колесам, первая в сборе |
18 |
|
432007-3125218-01 |
Трубка от тройника к среднему правому колесу в сборе |
19 |
|
339225 |
Тройник К1/4"-М14х1,5 |
20 |
|
432007-3125192-01 |
Трубка от среднего к задним колесам в сборе |
21 |
|
375-3506023-01 |
Прокладка |
22 |
|
339098-П29 |
Хомут крепления шланга |
23 |
|
375-4225251 |
Фланец переходный |
24 |
|
250640-П29 |
Гайка М20х1,5-6Н |
25 |
|
339040 |
Угольник М14х1,5 КГ1/4" |
26 |
|
375-4225046 |
Скоба |
27 |
|
201500-П29 |
Болт М10 |
28 |
|
375-4225075-02 |
Шланг гибкий системы накачки шин в сборе |
29 |
|
375-3124013 |
Кольцо распорное |
30 |
|
4320-3103076 |
Гайка подшипника колеса в сборе |
31 |
|
375-3103079-01 |
Шайба замочная |
32 |
|
375-3103081-Г |
Контргайка подшипников колеса |
33 |
|
375-2303067-А |
Кольцо стопорное |
34 |
|
375-3124094 |
Угольник подвода воздуха |
35 |
|
375-4224017-03 |
Сальник подвода воздуха в сборе |
36 |
|
375-3103080-Б |
Шайба стопорная |
37 |
|
375-4225073-02 |
Шланг гибкий подвода воздуха в сборе |
38 |
|
375-4224020-01 |
Обойма манжеты |
39 |
|
375-4224081 |
Обойма |
40 |
|
375-2303066 |
Направляющая полуоси |
41 |
|
375-4225206-01 |
Трубка от тройника к среднему левому колесу |
42 |
|
555717-3125048-01 |
Трубка к левым колесам, вторая в сборе |
43 |
|
250514-П29 |
Гайка М12-6Н |
44 |
|
339168-П29 |
Хомут |
45 |
|
201539-П29 |
Болт М12-6gх28 |
46 |
|
252137-П2 |
Шайба 12 пружинная |
47 |
|
339124-П29 |
Хомут крепления шланга |
48 |
|
432007-3125034-02 |
Трубка к левому переднему колесу в сборе |

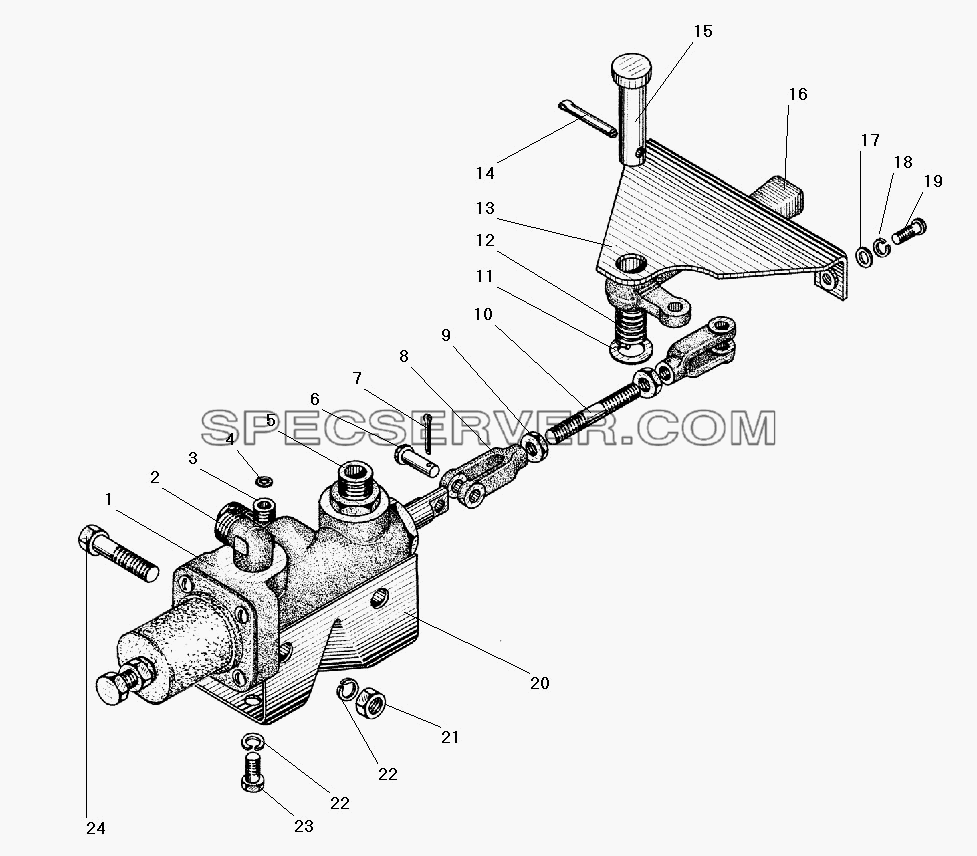

Запчасти: Установка крана управления давлением для Урал-5557-40
Установка крана управления давлением для Урал-5557-40 (список запасных частей)
Таблица запасных частей

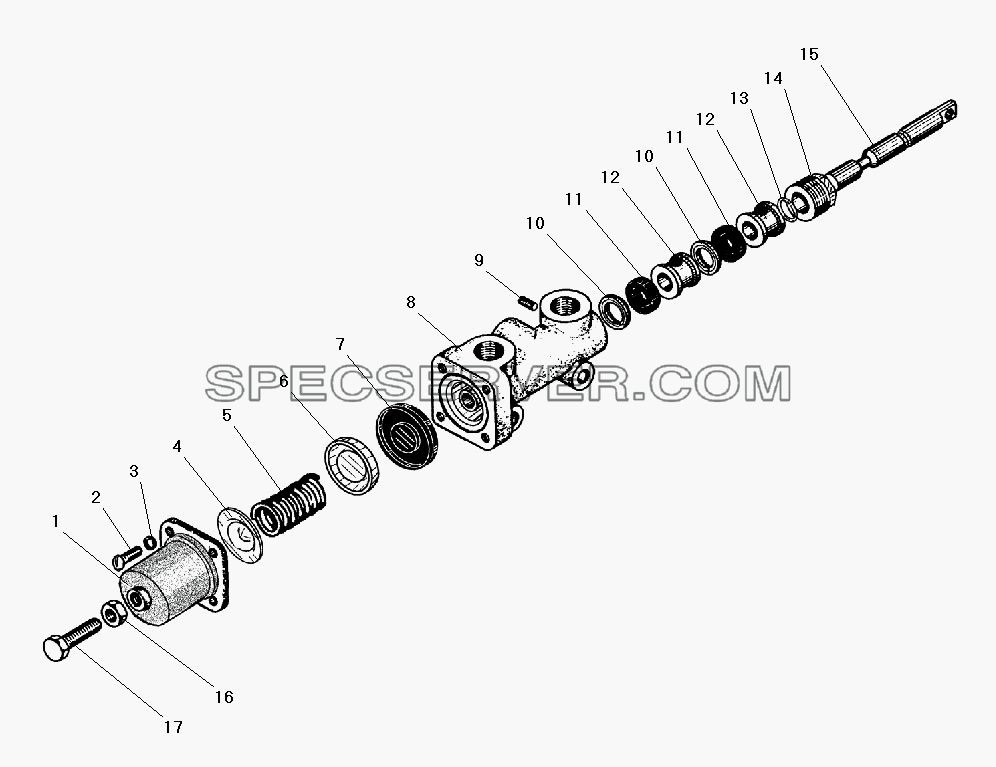

Запчасти: Кран управления давлением для Урал-5557-40
Кран управления давлением для Урал-5557-40 (список запасных частей)
Таблица запасных частей

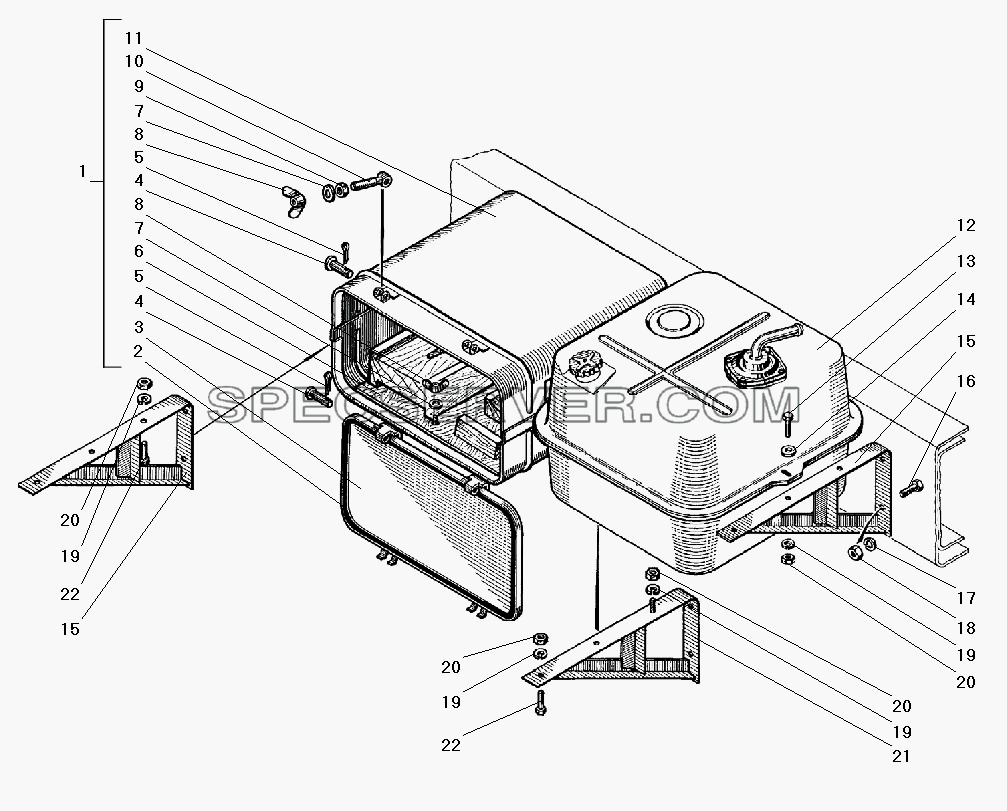

Установка инструментального ящика и масляного бака для Урал-5557-40 (список запасных частей)
Установка инструментального ящика и масляного бака для Урал-5557-40 (список запасных частей)
Таблица запасных частей

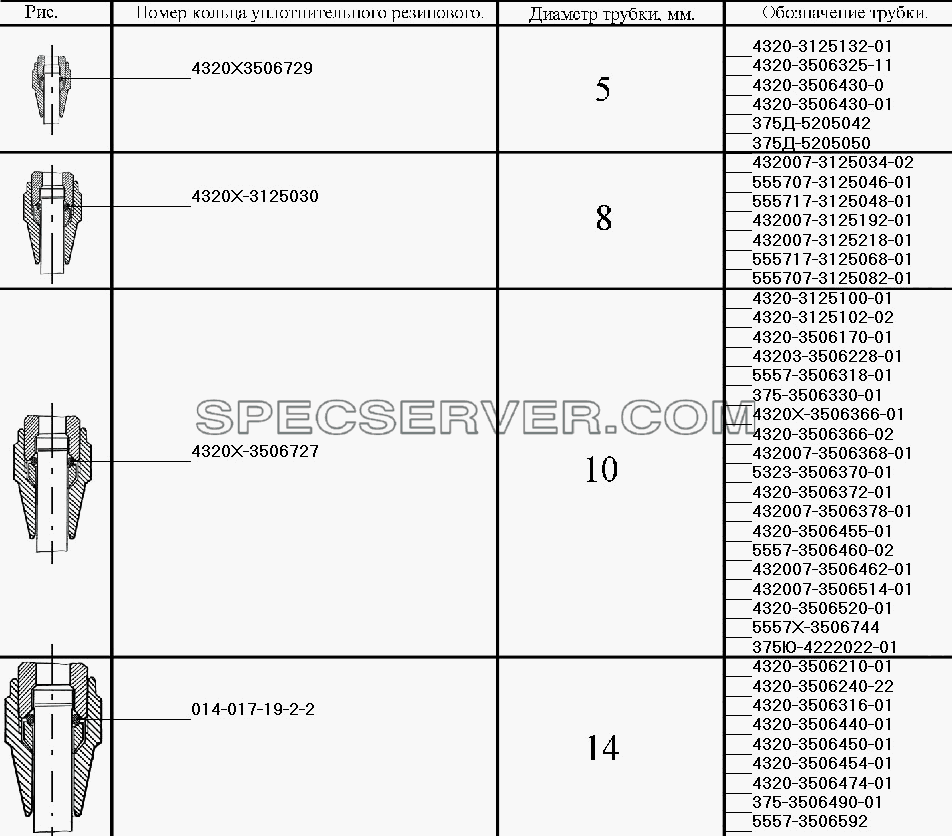

Уплотнение трубопроводов для Урал-5557-40 (список запасных частей)
Уплотнение трубопроводов для Урал-5557-40 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
014-017-19-2-2 |
Кольцо |
- |
|
375-3506330-01 |
Трубка от 3-го воздушного баллона, вторая в сборе |
- |
|
375-3506490-01 |
Трубка от компрессора к влагомаслоотделителю |
- |
|
375Д-5205042 |
Трубка к крану |
- |
|
375Д-5205050 |
Трубка от крестовины к штуцеру |
- |
|
375Ю-4222022-01 |
Трубка выводная крана управления давлением в сборе |
- |
|
4320-3125100-01 |
Трубка от крана к центральному тройнику в сборе |
- |
|
4320-3125102-02 |
Трубка от крестовины к крану управления давлением в сборе |
- |
|
4320-3125132-01 |
Трубка к шинному манометру в сборе |
- |
|
4320-3506170-01 |
Трубка к клапану обрыва в сборе |
- |
|
4320-3506210-01 |
Трубка от тормозного крана к регулятору тормозных сил, вторая |
- |
|
4320-3506228-01 |
Трубка к соединительной головке, вторая в сборе |
- |
|
4320-3506240-22 |
Трубка от правого воздушного баллона в сборе |
- |
|
4320-3506316-01 |
Трубка от крана к регулятору тормозных сил, первая в сборе |
- |
|
4320-3506325-11 |
Трубка к манометру в сборе |
- |
|
4320-3506330-02 |
Трубка к нижнему штуцеру манометра, первая в сборе |
- |
|
4320-3506366-02 |
Трубка от клапана к крестовине, первая |
- |
|
4320-3506372-01 |
Трубка от крана к тройнику в сборе |
- |
|
4320-3506430-01 |
Трубка к нижнему штуцеру манометра, вторая в сборе |
- |
|
4320-3506440-01 |
Трубка от левого воздушного баллона к тормозному крану в сборе |
- |
|
4320-3506450-01 |
Трубка от тормозного крана ко второму пневмоусилителю в сборе |
- |
|
4320-3506454-01 |
Трубка от регулятора тормозных сил к пневмоусилителю, первая в сборе |
- |
|
4320-3506455-01 |
Трубка от тормозного крана к клапану прицепа, нижняя в сборе |
- |
|
4320-3506474-01 |
Трубка от регулятора тормозных сил к пневмоусилителю, вторая в сборе |
- |
|
4320-3506520-01 |
Трубка к соединительной головке, третья в сборе |
- |
|
432007-3125034-02 |
Трубка к левому переднему колесу в сборе |
- |
|
432007-3125192-01 |
Трубка от среднего к задним колесам в сборе |
- |
|
432007-3125218-01 |
Трубка от тройника к среднему правому колесу в сборе |
- |
|
432007-3506368-01 |
Трубка от крана к клапану прицепа, верхняя в сборе |
- |
|
432007-3506378-01 |
Трубка к соединительной головке, первая в сборе |
- |
|
432007-3506462-01 |
Трубка от крана прицепа к 3-му воздушному баллону, вторая в сборе |
- |
|
432007-3506514-01 |
Трубка к клапану первая, в сборе |
- |
|
4320Х-3125030 |
Кольцо уплотнительное |
- |
|
4320Х-3506366-01 |
Трубка от крана к клапану в сборе |
- |
|
4320Х-3506727 |
Кольцо уплотнительное резиновое |
- |
|
4320Х-3506729 |
Кольцо уплотнительное резиновое |
- |
|
5323-3506370-01 |
Трубка от четвертого воздушного баллона |
- |
|
5557-3506318-01 |
Трубка к манометру в сборе |
- |
|
5557-3506460-02 |
Трубка от крана прицепа к 3-му воздушному баллону, первая в сборе |
- |
|
5557-3506592 |
Трубка к цилиндру |
- |
|
555707-3125046-01 |
Трубка к левым колесам, первая в сборе |
- |
|
555707-3125046-01 |
Трубка к левым колесам, первая в сборе |
- |
|
555707-3125082-01 |
Трубка от тройника к правым колесам, вторая |
- |
|
555717-3125048-01 |
Трубка к левым колесам, вторая в сборе |
- |
|
555717-3125068-01 |
Трубка от тройника к правым колесам, первая |
- |
|
5557Х-3506744 |
Трубка от дополнительного баллона к влагомаслоотделителю |
| |
