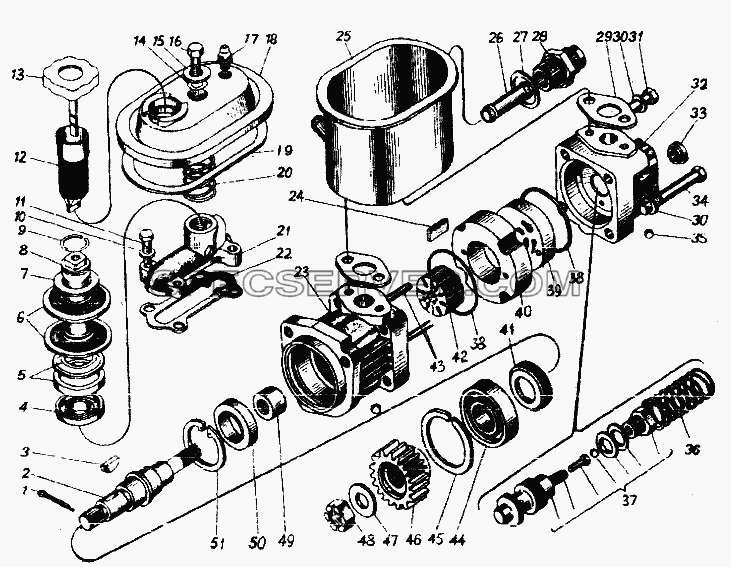

Запчасти: Насос усилителя рулевого управления для Урал-4420

Насос усилителя рулевого управления для Урал-4420 (список запасных частей)

Насос усилителя рулевого управления для Урал-4420 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 5320-3407338 Фильтр насоса в сборе
1 1-07338-01 Шплинт 4Х40
2 5320-3407217 Валик насоса гидроусилителя руля
3 853803 Шпонка сегментная 5х7,5
4 5320-3407765 Пластина нижняя
5 5320-3407429 Манжета уплотнительная
6 5320-3407359 Элемент фильтрующий
7 5320-3407763 Пластина верхняя
8 5320-3407340 Труба фильтра в сборе
9 1-34012-76 Кольцо стопорное
10 1-05194-01 Шайба 6
11 1-09028-21 Болт М6Х30
12 5320-3407328 Фильтр заливной в сборе
13 5320-3407350 Пробка в сборе
14 864218 Кольцо уплотнительное
15 1-26470-01 Шайба 8
16 1-60439-21 Болт М8х35
17 864000 Клапан предохранительный
18 5320-3407398 Крышка бачка с пружиной в сборе
19 5320-3407413 Прокладка
20 5320-3407363 Пружина
21 5320-3407435 Коллектор насоса
22 5320-3407439 Прокладка
23 5320-3407211 Корпус
24 5320-3407251 Лопасть насоса
25 4320-3410010 Бак масляный в сборе
26 4320-3410021 Трубка масляного бака
27 853634 Шайба
28 5320-3407322 Штуцер
29 5320-3407437 Прокладка
30 1-05168-77 Шайба 10 пружинная
31 853023-П7 Болт М10Х1,25Х90
32 5320-3407212 Крышка насоса в сборе
33 864843 Седло уплотнительное
34 853022-П7 Болт М10Х1.25Х70
35 864712 Шарик 3,969-60
36 5320-3407281 Пружина перепускного клапана
37 5320-3407213 Клапан перепускной в сборе
38 854217 Кольцо уплотнительное
39 5320-3407255 Диск распределительный
40 5320-3407253 Статор насоса
41 5320-3407220 Кольцо маслоотгонное
42 53203407248 Ротор
43 853757 Штифт установочный
44 305 Подшипник шариковый
45 862806 Кольцо упорное
46 5320-3407240 Шестерня
47 1-35507-01 Шайба 15
48 853536-П29 Гайка
49 154901 Подшипник игольчатый
50 864121 Манжета насоса
51 862807 Кольцо упорное

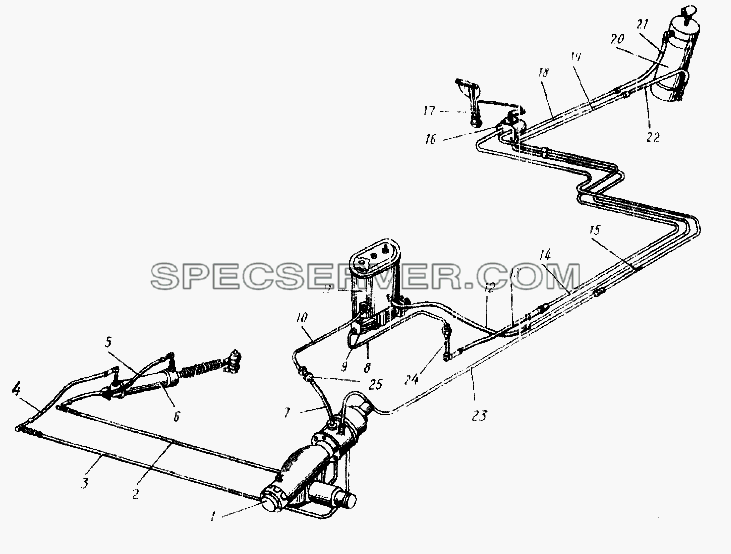

Запчасти: Система рулевого управления и подъема запасного колеса для Урал-4420

Система рулевого управления и подъема запасного колеса для Урал-4420 (список запасных частей)

Система рулевого управления и подъема запасного колеса для Урал-4420 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1-05166-73 Шайба 8 пружинная
- 1-05168-73 Шайба 10 пружинная
- 1-26386-01 Шайба 10
- 1-59716-21 Болт М10х1,25х90
- 1-59718-21 Болт М10х1,25х100
- 1-60434-21 Болт М8х20
- 1-60438-21 Болт М8х30
- 201457-П29 Болт М8-6gх22
- 201460-П29 Болт М8-6gх30
- 201460-П29 Болт М8-6gх30
- 220078-П29 Винт М5-6gх12
- 250510-П29 Гайка М8-6Н
- 250510-П29 Гайка М8-6Н
- 250510-П29 Гайка М8-6Н
- 251084-П29 Гайка М5
- 252135-П9 Шайба пружинная 8
- 252153-П9 Шайба пружинная 5
- 252155-П9 Шайба пружинная 8
- 297575-П29 Шплинт 6х22
- 297575-П29 Шплинт 6х22
- 297575-П29 Шплинт 6х22
- 297575-П29 Шплинт 6х22
- 297575-П29 Шплинт 6х22
- 2Б2135-П9 Шайба 8Т.65Г.05
- 335049-П29 Гайка М24х1,5
- 339000-П29 Пряжка хомута
- 339000-П29 Пряжка хомута
- 339000-П29 Пряжка хомута
- 339000-П29 Пряжка хомута
- 339000-П29 Пряжка хомута
- 339109-П29 Лента стяжная
- 339155-П29 Лента стяжная
- 339155-П29 Лента стяжная
- 339390-П29 Хомут
- 339458-П29 Хомут
- 339459-П29 Хомут
- 339491-П29 Лента стяжная
- 339637-П29 Хомут
- 375-3400020-01 Механизм рулевого управления в сборе (комплект без рулевого колеса и кардана)(только для запасных частей)
- 375-3408648 Кронштейн крепления маслопроводов
- 375-3408649 Кронштейн трубопроводов
- 4320-1104097 Прокладка
- 4320-3108067 Кронштейн
- 4320-3108071 Скоба
- 4320-3108712 Оболочка защитная
- 4320-3408660 Штуцер со сливной трубкой в сборе
- 43203108712 Оболочка защитная
- 740-3407032 Прокладка
- 740-3407034 Прокладка кляммера
- 870921-П29С Скоба
- 870933-П29С Кляммер
1 375-3400022-01 Механизм рулевой в сборе
2 4320-3408634 Трубка от корпуса золотника к гидроусилителю, задняя в сборе
3 4320-3408635 Трубка от корпуса золотника к гидроусилителю, передняя в сборе
4 4320-3408679 Шланг гидроусилителя короткий
5 4320-3408678 Шланг гидроусилителя длинный в сборе
6 4320-3405010 Гидроусилитель руля в сборе
7 4320-3408670 Шланг сливной
8 740-3407110-10 Трубка высокого давления в сборе
9 4320-3407010 Насос усилителя рулевого управления в сборе
10 740-3407116-10 Трубка низкого давления в сборе
11 4320-3410010 Бак масляный в сборе
12 4320-3108669 Шланг низкого давления
13 4320-3408669 Шланг
14 4320-3408716-20 Трубка от гидронасоса к крану управления подъемником в сборе
15 4320-3408718-20 Трубка от крана к корпусу золотника первая в сборе
16 4320-3108010 Кран гидроподъемника в сборе
17 353-1310236 Ручка привода в сборе
18 4320-3108150 Трубка от крана к гидроподъемнику в сборе
19 4320-3408624-10 Трубка от бачка к гидроподъемнику
20 4320-3108090 Подъемник запасного колеса гидравлический в сборе
21 375-3108668-11 Шланг гидроподъемника в сборе. Устанавливаются только на УРАЛ-4320
22 4320-3108669 Шланг низкого давления
23 4320-3408720 Трубка от крана к корпусу золотника вторая в сборе
24 4320-3408626 Трубка от насоса к крану в сборе
25 4320-3408652 Трубка сливная в сборе

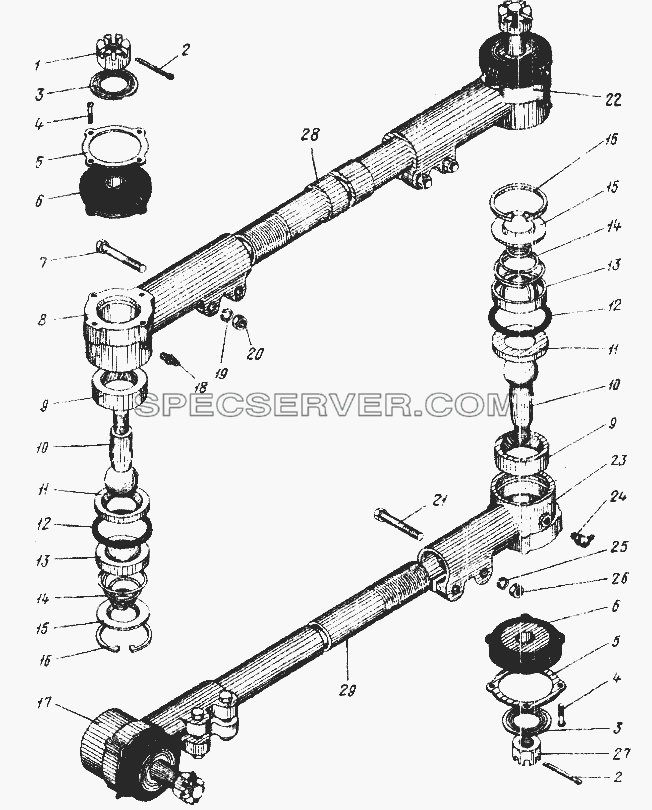

Тяги рулевые для Урал-4420 (список запасных частей)

Тяги рулевые для Урал-4420 (список запасных частей)

Тяги рулевые для Урал-4420 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 4320-3414010 Тяга сошки рулевого механизма в сборе
- 4320-3414052 Тяга рулевой трапеции в сборе
- 4320-3414057 Наконечник тяги рулевой трапеции левый в сборе
- 4320-3414062 Наконечник тяги рулевой трапеции правый
1 334833-П29 Гайка М18х1,5
2 258056-П29 Шплинт 4х40
3 4320-3414095 Шайба
4 221578-П29 Винт М5-6gх12
5 4320-3414078 Накладка муфты
6 4320-3414076 Муфта защитная в сборе
7 200370-П29 Болт М12
8 4320-3414063 Наконечник тяги рулевой трапеции левый
9 375-3003058-10 Вкладыш верхний
10 375-3003065 Палец шаровой
11 375-3003059 Вкладыш нижний
12 4320-3414127 Уплотнитель
13 4320-3414085 Обойма пружины
14 375-3003128 Пружина
15 375-3003129 Заглушка
16 375-3003122 Кольцо стопорное
17 4320-3414012 Наконечник тяги сошки рулевого управления в сборе
18 264020-П29 Масленка 1.3
19 252137-П9 Шайба пружинная 12
20 250514-П29 Гайка М12-6Н
21 200320-П29 Болт М10-6gх55
22 4320-3414056 Наконечник тяги рулевой трапеции правый в сборе
23 4320-3414016 Наконечник
24 264040-П29 Масленка 2.3.90.01 в сборе
25 252136-П9 Шайба пружинная 10
26 250512-П29 Гайка М10
27 334837.П29 Гайка М18Х1.5
28 375-3003054 Тяга рулевой трапеции
29 375-3003013-10 Тяга сошки рулевого управления

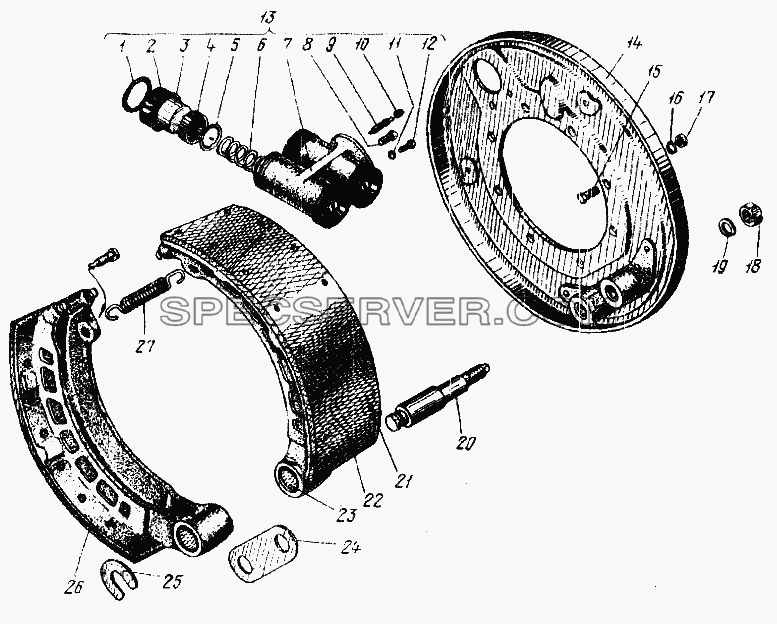

Тормоз рабочий для Урал-4420 (список запасных частей)

Тормоз рабочий для Урал-4420 (список запасных частей)

Тормоз рабочий для Урал-4420 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 375-3501010-10 Тормоз в сборе
- 375-3501090-В Колодка тормоза с фрикционной накладкой, втулкой и пальцем в сборе
1 375-3501167 Пружина защитного колпака
2 375-3501058-Б Колпак защитный колесного цилиндра
3 375-3501050-01 Поршень в сборе
4 51-3501051 Манжета уплотнительная колесного цилиндра
5 375-3501052 Держатель уплотнительной манжеты
6 375-3501053 Пружина
7 375-3501035-Г Цилиндр колесный
8 333830 П29 Болт-пробка М12Х1,25Х18
9 375-3501048-Б Клапан перепускной
10 375-3501049 Колпачок перепускного клапана
11 252136-П9 Шайба пружинная 10
12 201496-П29 Болт М10-6gх22
13 375-3501030-В Цилиндр колесный в сборе
14 375-3501012-10 Щит тормоза с кронштейнами в сборе
15 201613-П29 Болт М14х1,5х38
16 252138-П9 Шайба пружинная 14
17 250559-П29 Гайка М14х1,5-6Н
18 250565-П29 Гайка М20х1,5-6Н
19 252141-П9 Шайба 20 пружинная
20 375-3501132-Б Ось колодки тормоза
21 Н-15808 Заклепка 4,6х12
22 375-3501105-Д Накладка фрикционная
23 375-3501148 Втулка колодки тормоза
24 375-3501144 Накладка осей колодок тормоза
25 14-0283 Скоба оси
26 375-3501095-Д Колодка тормоза
27 375-3501036-Д1 Пружина стяжная

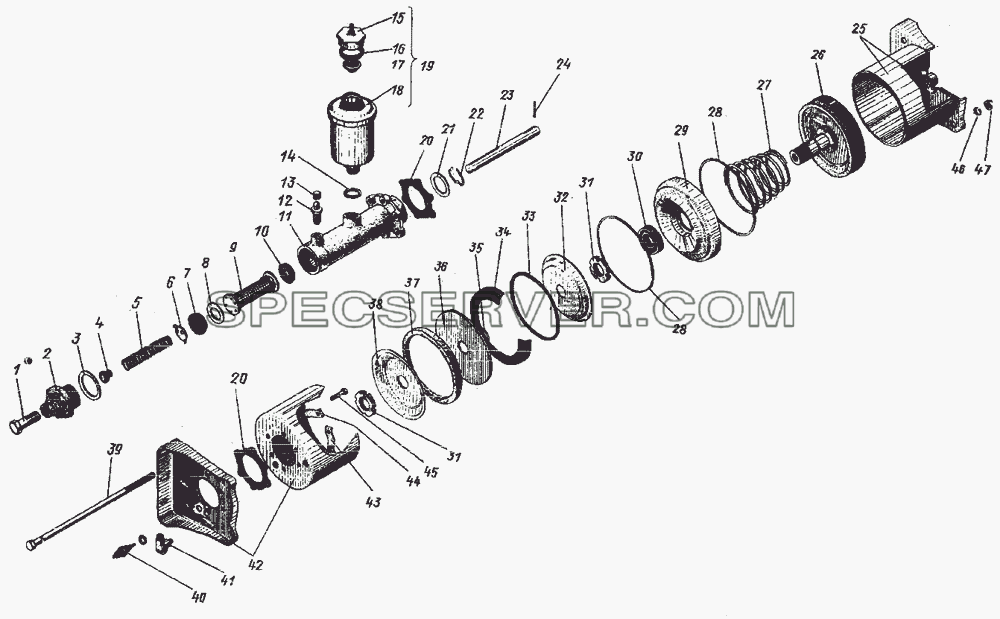

Агрегат силовой тормозов для Урал-4420 (список запасных частей)

Агрегат силовой тормозов для Урал-4420 (список запасных частей)

Агрегат силовой тормозов для Урал-4420 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 375-3505010-В Цилиндр главный тормозов в сборе
- 375-3510026-01 Цилиндр второго пневмоусилителя передний с крышкой и штуцером в сборе
- 3753510030 Шток с поршнями и проставкой в сборе
1 333830-П29 Болт-пробка М12х1,25х18
2 375-3505013-Б Пробка главного цилиндра
3 375-3505103 Кольцо уплотнительное
4 375-3505020 Клапан главного цилиндра в сборе
5 375-3505031-В Пружина главного цилиндра
6 375-3505032-Б Держатель пружины
7 375-3505035-Б Манжета внутренняя
8 375-3505042-Б Шайба поршня главного цилиндра
9 375 3505029 Поршень главного цилиндра
10 375-3505045-Б Манжета наружная
11 375-3505015 Цилиндр главный тормозов
12 375-3501048-Б Клапан перепускной
13 375-3501049 Колпачок перепускного клапана
14 375-3524004 Прокладка уплотнительная
15 375-3505074-01 Пробка бачка
16 375-3505094 Кольцо уплотнительное
17 375-3505050 Сетка бачка в сборе
18 375-3505085 Бачок с крышкой в сборе
19 375-3505082-Б2 Бачок для тормозной жидкости с сеткой в сборе
20 375-3510016-01 Прокладка цилиндра
21 375-3505048 Шайба поршня упорная
22 375-3505051 Кольцо стопорное
23 375-3510037 Толкатель поршня главного цилиндра
24 258715-П29 Штифт 3х28
25 375-3510020-01 Цилиндр пневмоусилителя задний с крышкой и штуцером в сборе
26 375-3510033-01 Шток пневмоусилителя
27 375-3510041-01 Пружина возвратная
28 375-3510018 Прокладка цилиндров
29 375-3510039 Проставка
30 353-3401022-Б Сальник в сборе
31 335044-П29 Гайка М30х1,5
32 375-3510043-Б Кольцо опорное
33 375-3510044 Пружина манжеты
34 375-3510045-Б Манжета поршня пневмоусилителя
35 375-3510046 Кольцо уплотнительное
36 375-3510048 Поршень
37 375-3510051 Кольцо поршня
38 375-3510052 Держатель кольца
39 375-3510054-01 Стяжка пневмоусилителя
40 ВК503-3710110-Э Включатель сигнализации в сборе
41 335903 Прокладка
42 375-3510025-01 Цилиндр первого пневмоусилителя передний с крышкой и штуцером в сборе
43 375-3510034 Пластина стопорная
44 375-3510031 Пластина стопорная
45 201457-П29 Болт М8-6gх22
46 252135-П9 Шайба пружинная 8
47 250510-П29 Гайка М8-6Н

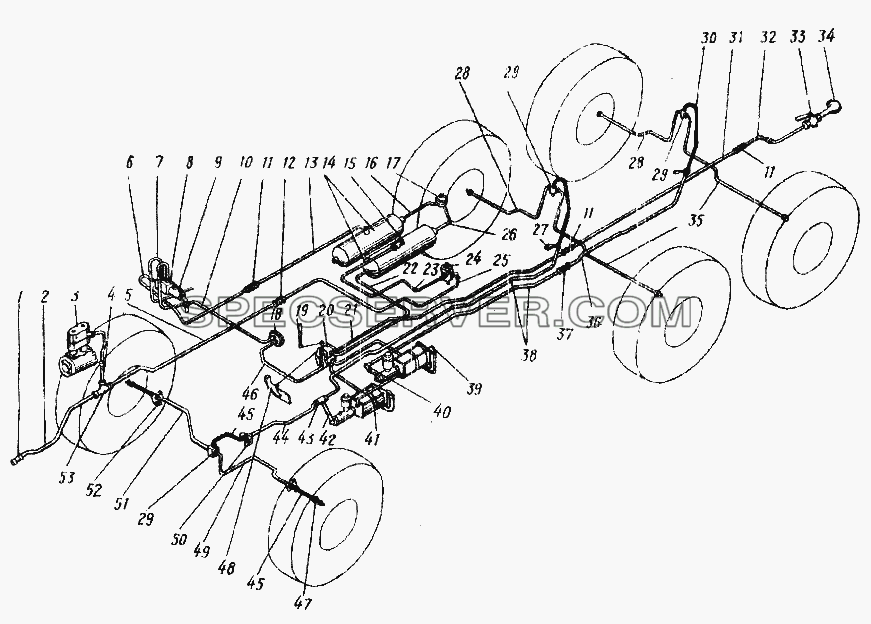

Система гидропневматическая тормозов для Урал-4420 (список запасных частей)

Система гидропневматическая тормозов для Урал-4420 (список запасных частей)

Система гидропневматическая тормозов для Урал-4420 (список запасных частей)

Таблица запасных частей



























Номер детали Наименование запчасти
- 1-05168-73 Шайба 10 пружинная
- 1-26386-01 Шайба 10
- 1-35466-21 Шпилька М10х1,25х20х20х35
- 1-59716-21 Болт М10х1,25х90
- 1-59718-21 Болт М10х1,25х100
- 100-3537100 Кран трехходовой пневматический в сборе
- 11-3514010 Кран тормозной в сборе
- 201417-П29 Болт М6-6gх14
- 201418-П29 Болт М6-6gх16
- 201419-П29 Болт М6
- 201454-П29 Болт М8-6gх16
- 201457-П29 Болт М8-6gх22
- 201457-П29 Болт М8-6gх22
- 201493-П29 Болт М10-6gх16
- 201493-П29 Болт М10-6gх16
- 201495-П29 Болт М10-6gх20
- 201497-П29 Болт М10-6gх25
- 201497-П29 Болт М10-6gх25
- 201497-П29 Болт М10-6gх25
- 201499-П29 Болт М10-6gх30
- 201500-П29 Болт М10
- 201539-П29 Болт М12-6gх28
- 250510-П29 Гайка М8-6Н
- 250512-П29 Гайка М10
- 250512-П29 Гайка М10
- 250512-П29 Гайка М10
- 250512-П29 Гайка М10
- 250512-П29 Гайка М10
- 250513-П29 Гайка М10х1-6Н
- 250514-П29 Гайка М12-6Н
- 250517-П29 Гайка М10х1,25
- 250636-П29 Гайка М16х1,5-6Н
- 250636-П29 Гайка М16х1,5-6Н
- 250636-П29 Гайка М16х1,5-6Н
- 252037-П9 Шайба 6,4.01.05
- 252134-П9 Шайба пружинная 6
- 252134-П9 Шайба пружинная 6
- 252135-П9 Шайба пружинная 8
- 252136-П9 Шайба пружинная 10
- 252136-П9 Шайба пружинная 10
- 252136-П9 Шайба пружинная 10
- 252136-П9 Шайба пружинная 10
- 252136-П9 Шайба пружинная 10
- 252136-П9 Шайба пружинная 10
- 252136-П9 Шайба пружинная 10
- 252136-П9 Шайба пружинная 10
- 252137-П9 Шайба пружинная 12
- 252154-П9 Шайба пружинная 6
- 252155-П9 Шайба пружинная 8
- 252155-П9 Шайба пружинная 8
- 252159-П9 Шайба пружинная 16
- 252159-П9 Шайба пружинная 16
- 252159-П9 Шайба пружинная 16
- 252771 Заклепка 8х22
- 258038-П29 Шплинт 3,2х16
- 258038-П29 Шплинт 3,2х16
- 258038-П29 Шплинт 3,2х16
- 262541-П29 Пробка КГ1/8"
- 298430 Сапун
- 335026-П29 Гайка М22х1,5
- 335101-П29 Гайка М24х2-6Н
- 339039 Угольник М16х1,5 К3/8"
- 339046 Угольник М20х1,5 КГ3/8"
- 339046 Угольник М20х1,5 КГ3/8"
- 339046 Угольник М20х1,5 КГ3/8"
- 339049 Штуцер К1/2"-М16х1,5
- 339058 Втулка
- 339098-П29 Хомут крепления шланга
- 339098-П29 Хомут крепления шланга
- 339157-П29 Штуцер М10х1 манометра
- 339159-П29 Хомут 24
- 339178-П29 Хомут 9
- 339200-П29 Штуцер М10х1 К1/8"
- 339232 Угольник К1/2-М16Х1,5
- 339392-П29 Хомут 9
- 339414-П29 Хомут 19
- 339538 Штуцер М10х1-М12х1,5
- 339539 Штуцер М20х1,5-М22х1,5-К3/8"
- 339647 Тройник М14х1,5-М10х1
- 339665 Тройник М10Х1
- 339668 Тройник К3/8"-М20х1,5-М12х1,5
- 339696-П29 Хомут
- 339699 Штуцер К1/8"-М12х1,5"
- 353-3916017 Пряжка хомута
- 353-3916017 Пряжка хомута
- 353-3916017 Пряжка хомута
- 375 3524004 Прокладка уплотнительная
- 375-3430081 Прокладка уплотнительная
- 375-3506002 Муфта соединительная
- 375-3506002 Муфта соединительная
- 375-3506007 Кронштейн тройника
- 375-3506023 Прокладка хомута
- 375-3506023 Прокладка хомута
- 375-3506093 Хомут стяжной
- 375-3506093 Хомут стяжной
- 375-3506093 Хомут стяжной
- 375-3513018-01
