Запчасти: Установка пневмогидравлического привода тормозов на автомобили 4320-1951-58, 4320-1151-59, 4320-0971-58 для Урал-44202-0511-58

Установка пневмогидравлического привода тормозов на автомобили 4320-1951-58, 4320-1151-59, 4320-0971-58 для Урал-44202-0511-58 (список запасных частей)

Установка пневмогидравлического привода тормозов на автомобили 4320-1951-58, 4320-1151-59, 4320-0971-58 для Урал-44202-0511-58 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 55571П-3500020-20 Установка усилителей тормозов
3 4320-3500030-10 Установка головки соединительной
3 5557-3500035-10 Установка головки соединительной
4 5557-3500036-10 Установка головки соединительной
5 55571П-3500040-10 Установка влагомаслоотделителя и 4-х контурного защитного клапана
6 55571П-3500050 Установка воздушных баллонов
8 375-3506005-Б Трубопровод ко второму главному тормозному цилиндру в сборе
9 5557Я-3506012 Трубка к передним тормозам в сборе
10 43205-3506014 Трубка к 1-му главному тормозному цилиндру в сборе
11 43205-3506012 Трубка к передним тормозам
12 375-3506024-01 Шланг гибкий в сборе
13 375-3506036-Б Трубопровод от тройника к правому переднему тормозу в сборе
14 4320Х-3506045 Шланг гибкий в сборе
15 4320-3506055 Трубка от тройника к среднему мосту в сборе
16 375-3506062-Б Трубопровод от тройника к левому переднему тормозу в сборе
17 55571П-3506080 Трубка к цилиндру
18 5557Ф-3506080 Трубка от тройника к задним тормозам
18 5557Я-3506080 Трубка от тройника к задним тормозам в сборе
19 375-3506083-Б Трубопровод от тройника к тормозам заднего моста второй в сборе
20 4320-3506182-10 Трубка от компрессора к регулятору давления вторая в сборе
21 375-3506100-Б2 Трубопровод от тройника к правому тормозу среднего (заднего) моста в сборе
22 375-3506113-Б2 Трубопровод от тройника к левому тормозу среднего (заднего) моста в сборе
23 55571Х-3506290 Трубка от тройника к модулятору
24 55571Х-3506280 Трубка от тормозного крана к угольнику
25 4320Х-3506182 Трубка от компрессора к регулятору давления, вторая в сборе
26 55571Х-3506460 Трубка от угольника к усилителю
27 55571Х-3506370 Трубка к 2-х магистральному клапану
32 55571Х-3506326 Трубка к клапану прицепа
33 4320Х-3506372 Трубка от тройника к крану прицепа
34 55571П-3506245-10 Трубка к баллону прицепа
35 4320Х-3506372-10 Трубка
36 55571Х-3506396 Трубка от клапана к баллону второму
37 55571Х-3506398 Трубка от клапана к баллону первому
38 55571Х-3506292 Трубка от тройника к модулятору
40 4320-3506462-01 Трубка от крана прицепа к 3-му воздушному баллону, вторая в сборе
43 4320Х-3506490-01 Трубка от компрессора к регулятору, третья в сборе
44 55571Х-3506514 Трубка от тройника к клапану
45 5557-3506592 Трубка к цилиндру
46 55571Х-3506640 Пучок трубопроводов
47 55571Х-3506644 Пучок трубопроводов
47 55571Х-3506644-10 Пучок трубопроводов
48 55571Х-3506468 Трубка от крана к клапану прицепа
49 4320Х-3506744 Трубка от баллона адсорбера
50 4320-3513009-20 Установка третьего воздушного баллона
51 55571П-3518000-10 Установка клапана ускорительного
52 4320П2-3513006 Установка воздушного баллона
53 5557ЯЗ-3515300 Установка клапана контрольного вывода
54 44202Ф-3522004 Установка клапана прицепа
54 55571П-3522004-20 Установка клапана прицепа
58 44202Ф-3522008 Установка клапана управления тормозами прицепа
62 44202Ф-3506170-10 Трубка к головке
69 55571П-3506105-11 Кронштейн на балке задней опоры двигателя
70 4320-3506002 Муфта соединительная
71 51-3506012 Болт соединительный
72 375-3506017-20 Угольник трубопроводов гидротормозов
73 375-3506023 Прокладка хомута
74 5323РХ-3506017 Тройник центральный
75 4320-3506054 Прокладка
76 4320-3506091 Тройник
77 375-3506091-01 Тройник трубопроводов к задним тормозам
78 4320-3506099 Тройник
80 5323-3506153 Кронштейн
80 6363-3506153 Кронштейн
82 375-8402321 Буфер
83 5323РХ-3506322 Штуцер проходной
87 337875 Скоба
90 339097-П29 Хомут 14
91 339222-П Штуцер
92 339051-П Штуцер М16х1,5 К3/8"
93 339226-П Штуцер переходной М12х1
95 339435-П Тройник
96 339458-П29 Хомут
97 339463-П29 Хомут
98 339696-П29 Хомут
99 D650210-16х1.5-S Фитинг угловой
100 339204-П Тройник
105 201454-П29 Болт М8-6gх16
106 201457-П29 Болт М8-6gх22
108 201493-П29 Болт М10-6gх16
109 201498-П29 Болт М10-6gх28
115 250510-П29 Гайка М8-6Н
116 250512-П29 Гайка М10
117 250513-П29 Гайка М10х1-6Н
120 250563-П29 Гайка М18х1,5-6Н
121 250636-П29 Гайка М16х1,5-6Н
122 250659-П29 Гайка М22х1,5-6Н
125 252135-П2 Шайба 8 пружинная
126 252136-П2 Шайба 10 пружинная
128 252159-П2 Шайба 16Л
129 252006-П29 Шайба 10
140 2108-3401228 Хомут
142 42099076ЕD12-8328 Хомут
Запчасти: Установка пневмогидравлического привода тормозов на седельный тягач Урал 44202-0511-58 для Урал-44202-0511-58

Установка пневмогидравлического привода тормозов на седельный тягач Урал 44202-0511-58 для Урал-44202-0511-58 (список запасных частей)

Установка пневмогидравлического привода тормозов на седельный тягач Урал 44202-0511-58 для Урал-44202-0511-58 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 55571П-3500020-20 Установка усилителей тормозов
3 44202П-3500030 Установка головок соединительных
5 55571П-3500040-10 Установка влагомаслоотделителя и 4-х контурного защитного клапана
6 32552Х-3500050 Установка воздушных баллонов
7 44202Ф-3500050 Установка воздушного баллона
8 375-3506005Б Трубка к тормозному цилиндру
9 5557Я-3506012 Трубка к передним тормозам в сборе
10 43205-3506014 Трубка к 1-му главному тормозному цилиндру в сборе
12 375-3506024-01 Шланг гибкий в сборе
13 375-3506036Б Трубка от тройника к переднему правому тормозу
14 4320Х-3506045 Шланг гибкий в сборе
15 4320-3506055 Трубка от тройника к среднему мосту в сборе
16 375-3506062Б Трубка к левому переднему тормозу
17 55571П-3506080 Трубка к цилиндру
18 5557Я-3506080 Трубка от тройника к задним тормозам в сборе
19 375-3506083Б Трубка к заднему мосту
20 4320-3506182-10 Трубка от компрессора к регулятору давления вторая в сборе
21 375-3506100Б2 Трубка к правому заднему тормозу
22 375-3506113Б2 Трубка к левому заднему тормозу
23 55571Х-3506290 Трубка от тройника к модулятору
24 55571Х-3506280 Трубка от тормозного крана к угольнику
25 4320Х-3506182 Трубка от компрессора к регулятору давления, вторая в сборе
26 55571Х-3506460 Трубка от угольника к усилителю
27 55571Х-3506370 Трубка к 2-х магистральному клапану
32 55571Х-3506326 Трубка к клапану прицепа
33 44202Ф-3506480 Трубка к баллону
34 44202Ф-3506484 Трубка к баллону
35 44202Ф-3506372 Трубка от тройника к клапану прицепа
36 55571Х-3506396 Трубка от клапана к баллону второму
37 55571Х-3506398 Трубка от клапана к баллону первому
38 55571Х-3506292 Трубка от тройника к модулятору
43 4320Х-3506490 Трубка от компрессора к регулятору, третья, в сборе
44 55571Х-3506514 Трубка от тройника к клапану
45 5557-3506592 Трубка к цилиндру
46 55571Х-3506640 Пучок трубопроводов
48 55571Х-3506468 Трубка от крана к клапану прицепа
49 4320Х-3506744 Трубка от баллона адсорбера
51 55571П-3518000-10 Установка клапана ускорительного
53 5557ЯЗ-3515300 Установка клапана контрольного вывода
54 55571П-3522004-30 Установка клапана прицепа
60 44202Ф-3506228-10 Трубка к соединительной головке
61 44202Ф-3506228 Трубка к соединительной головке
69 55571П-3506105-11 Кронштейн на балке задней опоры двигателя
70 4320-3506002 Муфта соединительная
71 51-3506012 Болт соединительный
72 375-3506017-20 Угольник трубопроводов гидротормозов
74 5323РХ-3506017 Тройник центральный
75 4320-3506054 Прокладка
76 4320-3506091 Тройник
77 375-3506091-01 Тройник трубопроводов к задним тормозам
78 4320-3506099 Тройник
80 5323-3506153 Кронштейн
82 375-8402321 Буфер
83 5323РХ-3506322 Штуцер проходной
87 337875 Скоба
90 339097-П29 Хомут 14
91 339222-П Штуцер
95 339453-П Тройник
96 339458-П29 Хомут
98 339696-П29 Хомут
99 D650210-16х1.5-S Фитинг угловой
100 339204-П Тройник
105 201454-П29 Болт М8-6gх16
106 201457-П29 Болт М8-6gх22
108 201493-П29 Болт М10-6gх16
109 201498-П29 Болт М10-6gх28
115 250510-П29 Гайка М8-6Н
116 250512-П29 Гайка М10
117 250513-П29 Гайка М10х1-6Н
120 250563-П29 Гайка М18х1,5-6Н
121 250636-П29 Гайка М16х1,5-6Н
122 250659-П29 Гайка М22х1,5-6Н
125 252135-П2 Шайба 8 пружинная
126 252136-П2 Шайба 10 пружинная
128 252159-П2 Шайба 16Л
129 252006-П29 Шайба 10
130 63685-2411352 Хомут
140 2108-3401228 Хомут
142 42099076ЕD12-8328 Хомут

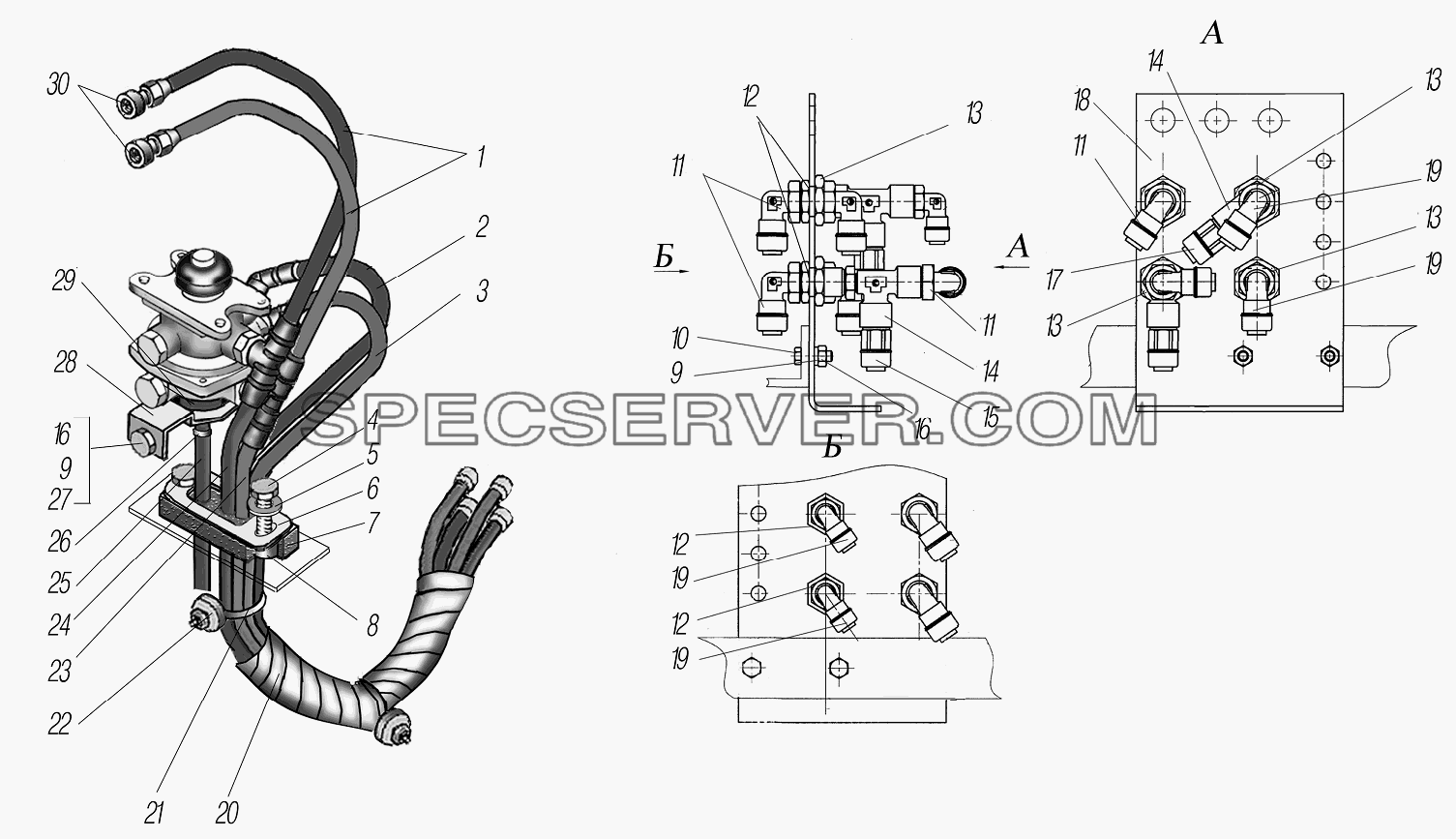

Установка пневмовыводов от тормозного крана для Урал-44202-0511-58 (список запасных частей)

Установка пневмовыводов от тормозного крана для Урал-44202-0511-58 (список запасных частей)

Установка пневмовыводов от тормозного крана для Урал-44202-0511-58 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6363-3506300 Трубка манометра
2 55571Х-3506286 Трубка от тормозного крана первая верхняя
3 55571Х-3506284 Трубка от тормозного крана первая нижняя
4 201456-П29 Болт М8-6gх20
5 252005-П29 Шайба 8
6 6363-3514501 Пластина прижимная
7 6363-3514500 Уплотнитель
8 6363-1109142 Втулка
9 252135-П29 Шайба 8Т
10 201457-П29 Болт М8-6gх22
11 D650215-М16х1,5-S Фитинг угловой
12 339907 Угольник
13 250659-П29 Гайка М22х1,5-6Н
14 D2072М16х1,5-М161,5-S Тройник
15 D561015-М16х1,5-S Фитинг прямой
16 250510-П29 Гайка М8-6Н
17 D561010-М16х1,5-S Фитинг прямой
18 55571П-3506102 Кронштейн
19 D650210-М16х1,5-S Угольник
20 53205-3506431 Лента спиральная
21 375-8402321 Буфер
22 42099076ЕD12-8328 Хомут
23 55571Х-3506294 Трубка к тормозному крану вторая нижняя
24 55571Х-3506296 Трубка к тормозному крану вторая верхняя
25 55571П-3506397 Рукав 14х23-1,6
26 00.10.00-01 Хомут
27 201455-П29 Болт М8-6gх18
28 6361-3506564 Кронштейн
29 6361-3506568 Уплотнитель выводной трубки
30 339157-П29 Штуцер М10х1 манометра

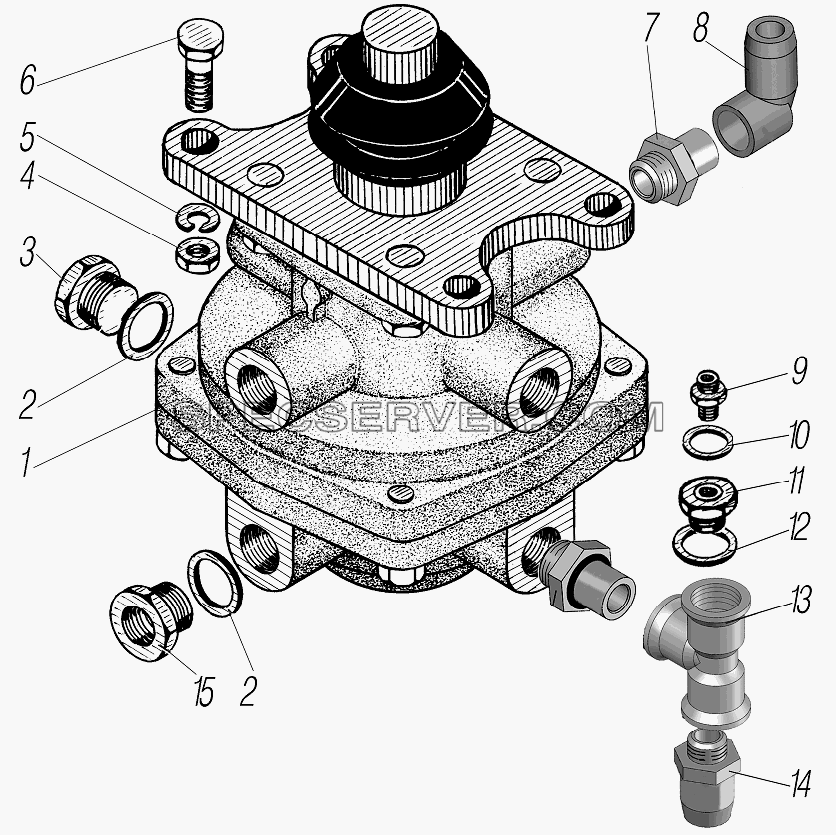

Установка тормозного крана для Урал-44202-0511-58 (список запасных частей)

Установка тормозного крана для Урал-44202-0511-58 (список запасных частей)

Установка тормозного крана для Урал-44202-0511-58 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 100-3514208 Кран тормозной
2 4320-3514023 Прокладка
3 339536 Пробка М22х1,5
4 250512-П29 Гайка М10
5 252136-П2 Шайба 10 пружинная
6 201499-П29 Болт М10-6gх30
7 623.7017 Пробка
8 623.6992 Угольник
9 339538 Штуцер М10х1-М12х1,5
10 4320-3506054 Прокладка
11 334169 Штуцер
12 5323-3506054 Прокладка
13 623.6835 Тройник
14 623.7446 Штуцер
15 6361-3506563 Пробка

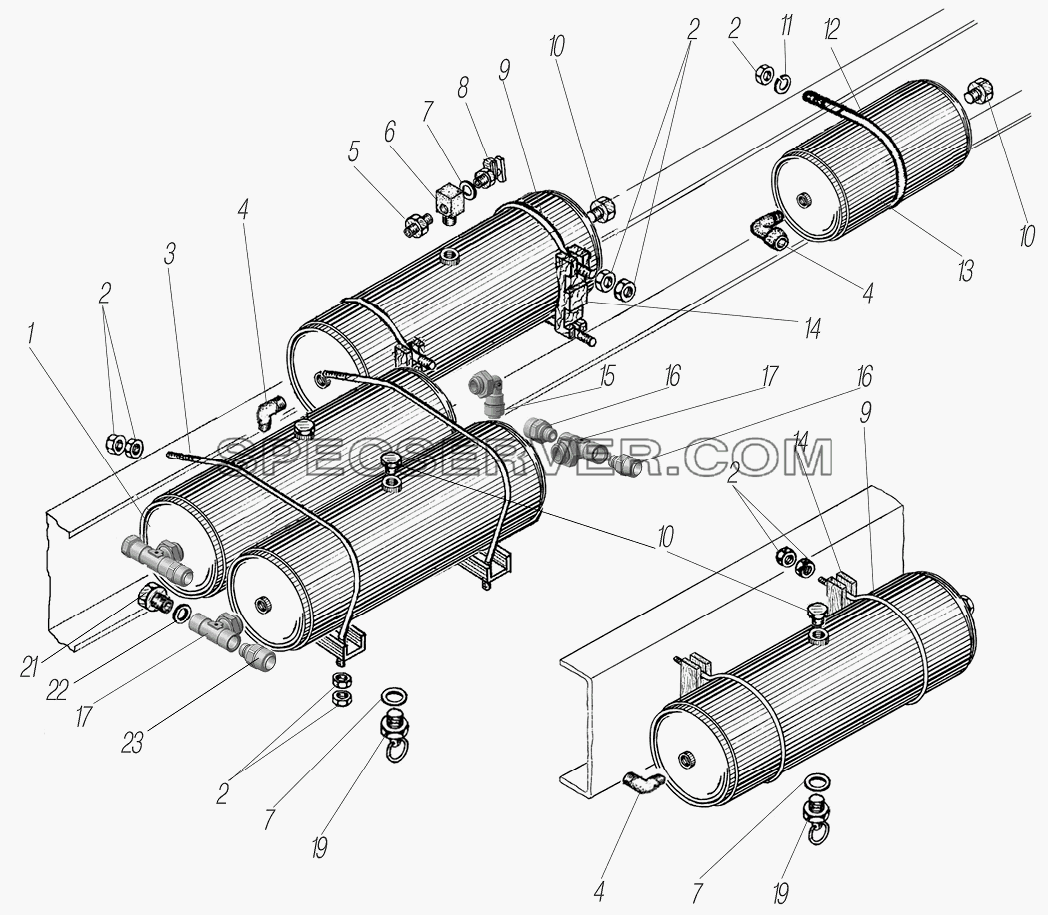

Установка воздушных баллонов на автомобили 4320-1951-58, 4320-1151-59, 4320-0971-58 для Урал-44202-0511-58 (список запасных частей)

Установка воздушных баллонов на автомобили 4320-1951-58, 4320-1151-59, 4320-0971-58 для Урал-44202-0511-58 (список запасных частей)

Установка воздушных баллонов на автомобили 4320-1951-58, 4320-1151-59, 4320-0971-58 для Урал-44202-0511-58 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-3513015-10 Баллон воздушный в сборе
2 250510-П29 Гайка М8-6Н
3 4320-3513018-01 Хомут
4 339039-П Угольник М16х1,5 К3/8"
5 339051 Штуцер К3/8"-М16х1,5
6 339824 Тройник М22х1,5 К3/8"
7 4320-3514023 Прокладка
8 100-3515310-01 Клапан контрольного вывода
9 375-3513018-01 Хомут
10 338765 Пробка К3/8"
11 252135-П2 Шайба 8 пружинная
12 4320-3513057 Хомут
13 4320-3513050 Баллон дополнительный
14 375-3513017 Подкладка первого воздушного баллона
15 D650210-М16х1.5-S Фитинг угловой
16 DS6510М16х1,5-М16х1.5-S Фитинг прямой
17 D206210-М16х1.5-S Тройник
19 100-3513110 Клапан слива конденсата в сборе
21 334169-П Переходник
22 4320-3506054 Прокладка
23 DS651015-М16х1.5-S Фитинг прямой

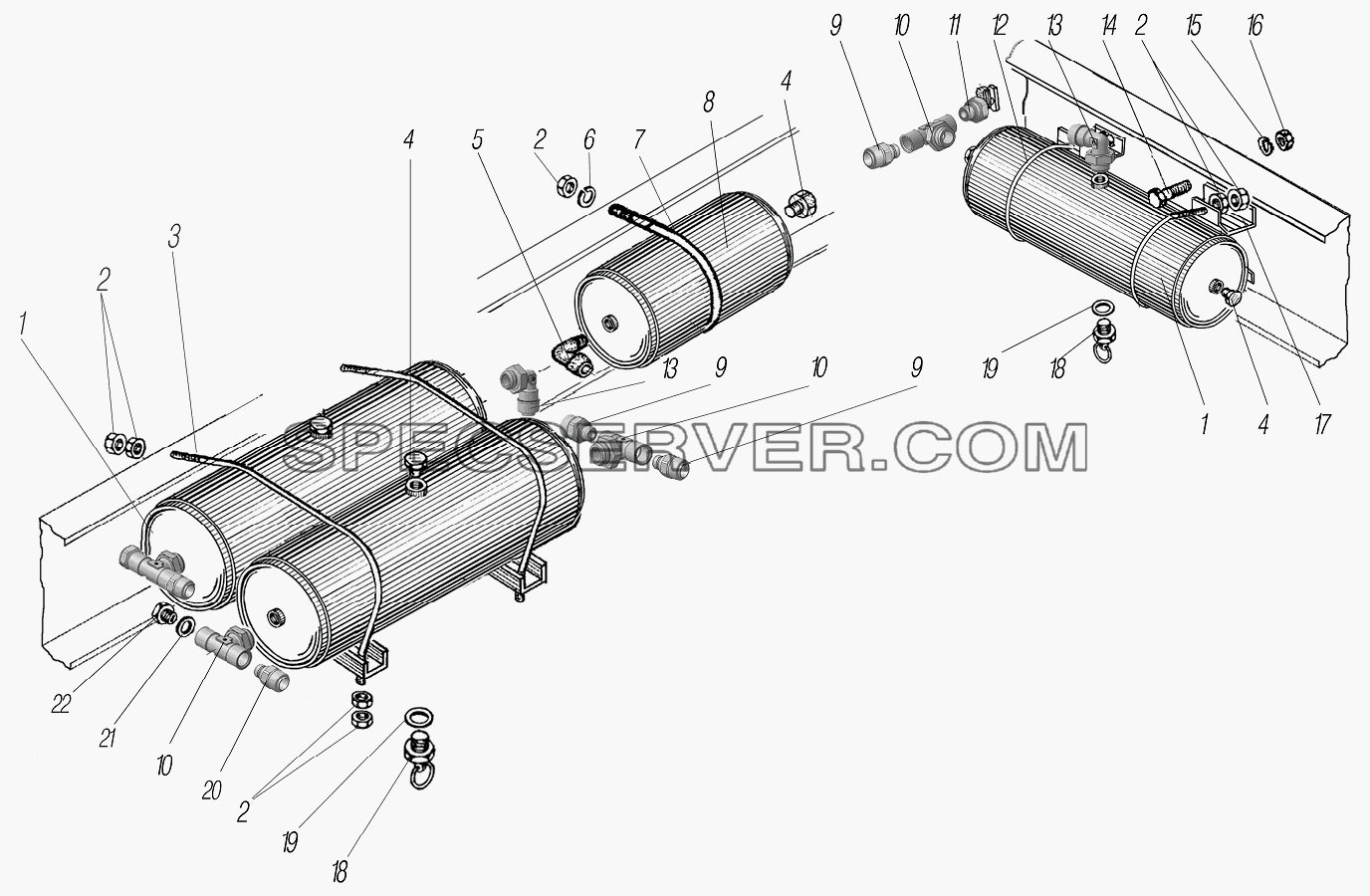

Установка воздушных баллонов на седельный тягач 44202-0511-58 для Урал-44202-0511-58 (список запасных частей)

Установка воздушных баллонов на седельный тягач 44202-0511-58 для Урал-44202-0511-58 (список запасных частей)

Установка воздушных баллонов на седельный тягач 44202-0511-58 для Урал-44202-0511-58 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-3513015-10 Баллон воздушный в сборе
2 250510-П29 Гайка М8-6Н
3 4320-3513018-01 Хомут
4 338765 Пробка К3/8"
5 339039 Угольник М16х1,5 К3/8"
6 252135-П2 Шайба 8 пружинная
7 4320-3513057 Хомут
8 4320-3513050 Баллон дополнительный
9 DS651010-М16х1.5-S Фитинг прямой
10 D2062М16х1,5-М16хL5-S Тройник
11 13.3515310-10 Клапан контрольного вывода
12 375-3513026 Хомут
13 D650210-М16х1.5-S Фитинг угловой
14 201497-П29 Болт М10-6gх25
15 250512-П29 Гайка М10
16 252136 Шайба 10Т
17 4420-3513082 Кронштейн
18 100-3513110 Клапан слива конденсата в сборе
19 4320-3514023 Прокладка
20 DS651015-М16х1.5-S Фитинг прямой
21 4320-3506054 Прокладка
22 334169 Штуцер
