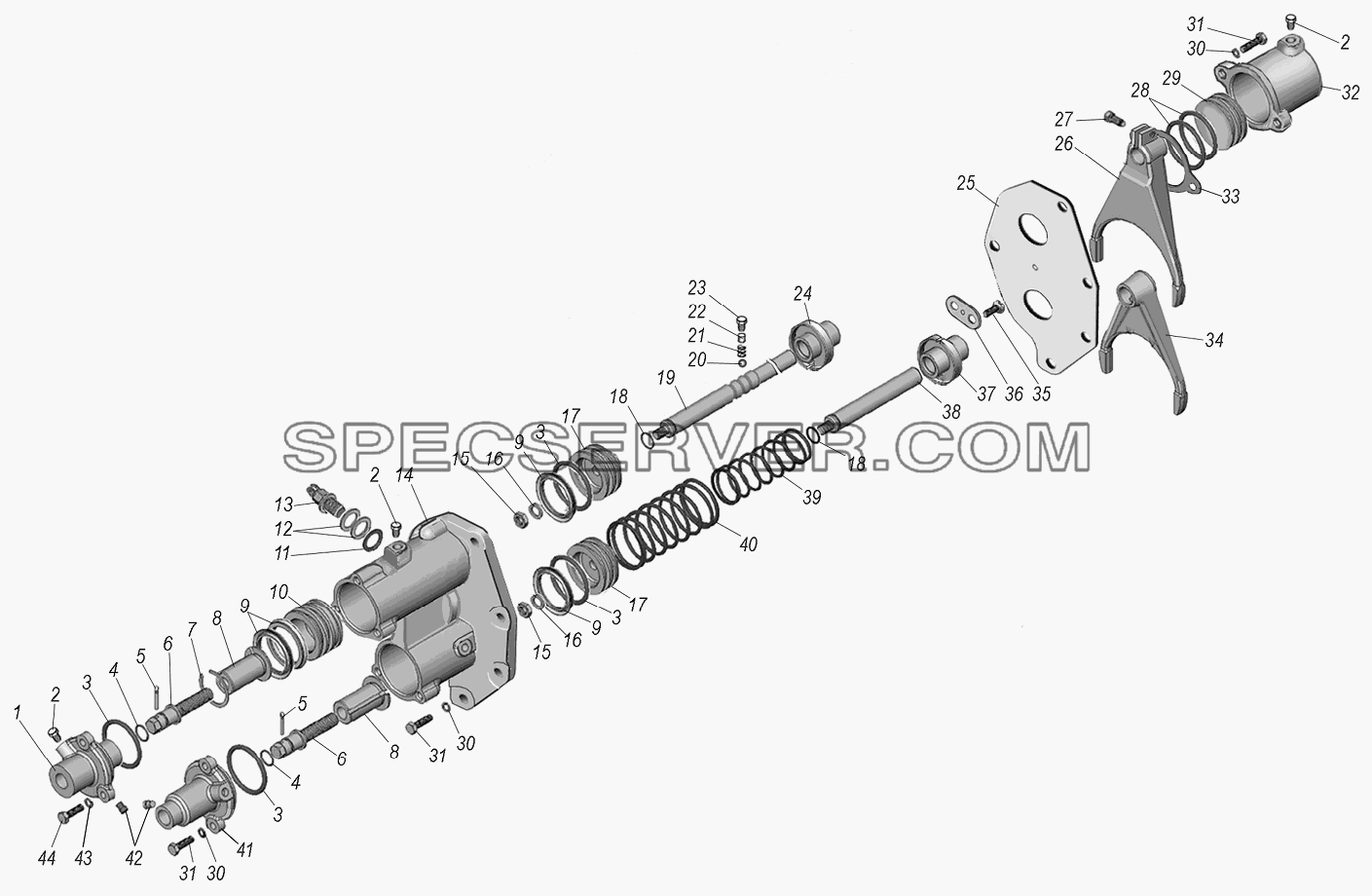

Запчасти: Управление и механизм переключения раздаточной коробки для Урал-4320-1151-59

Управление и механизм переключения раздаточной коробки для Урал-4320-1151-59 (список запасных частей)

Управление и механизм переключения раздаточной коробки для Урал-4320-1151-59 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5323-1803208 Крышка механизма переключения
2 262541-П29 Пробка КГ1/8"
3 055-065-58-2-2 Кольцо
4 016-020-25-2-2 Кольцо
5 258068-П29 Шплинт 5х35
6 5323-1803033 Болт
7 5323-1803027 Кольцо стопорное
8 5323-1803026 Втулка
9 5323-1803226 Манжета
10 4320П2-1803222 Поршень нейтрали
11 4322-3721063 Прокладка уплотнительная
12 44201-1804131 Прокладка
13 ВК403А-3716000 Выключатель сигнализатора стояночного тормоза
14 4320П2-1803201 Корпус механизма переключения
15 250615-П29 Гайка М12х1,25-6Н
16 252157-П2 Шайба пружинная 12
17 4320П2-1803202 Поршень механизма переключения
18 018-022-25-2-2 Кольцо уплотнительное
19 4320П2-1803022-10 Шток механизма переключения
20 Б11.112-100 Шарик
21 32-0615 Пружина штоков
22 337567 Штифт
23 339299 Пробка
24 4320П2-1803051 Упор поршня механизма переключения
25 4320П2-1803233 Прокладка
26 4320П2-1803020-10 Вилка переключения передач
27 331570 Болт М10х1х34
28 038-046-46-2-2 Кольцо
29 4320П2-1803223 Поршень высшей передачи и нейтрали
30 252136-П2 Шайба 10 пружинная
31 201498-П29 Болт М10-6gх28
32 4320П2-1803224 Цилиндр механизма включения
33 4320П2-1803225 Прокладка уплотнительная
34 4320П2-1803028-10 Вилка муфты блокировки дифференциала
35 4320-3414081 Винт М8х12
36 4320П2-1803052 Планка механизма переключения
37 4320П2-1803050 Упор поршня механизма блокировки
38 4320П2-1803195 Шток механизма блокировки
39 5323-1803210 Пружина внутренняя
40 5323-1803215 Пружина наружная
41 4320П2-1803219 Крышка механизма
42 339693-П29 Штифт 4х6
43 252135-П2 Шайба 8 пружинная
44 201460-П29 Болт М8-6gх30

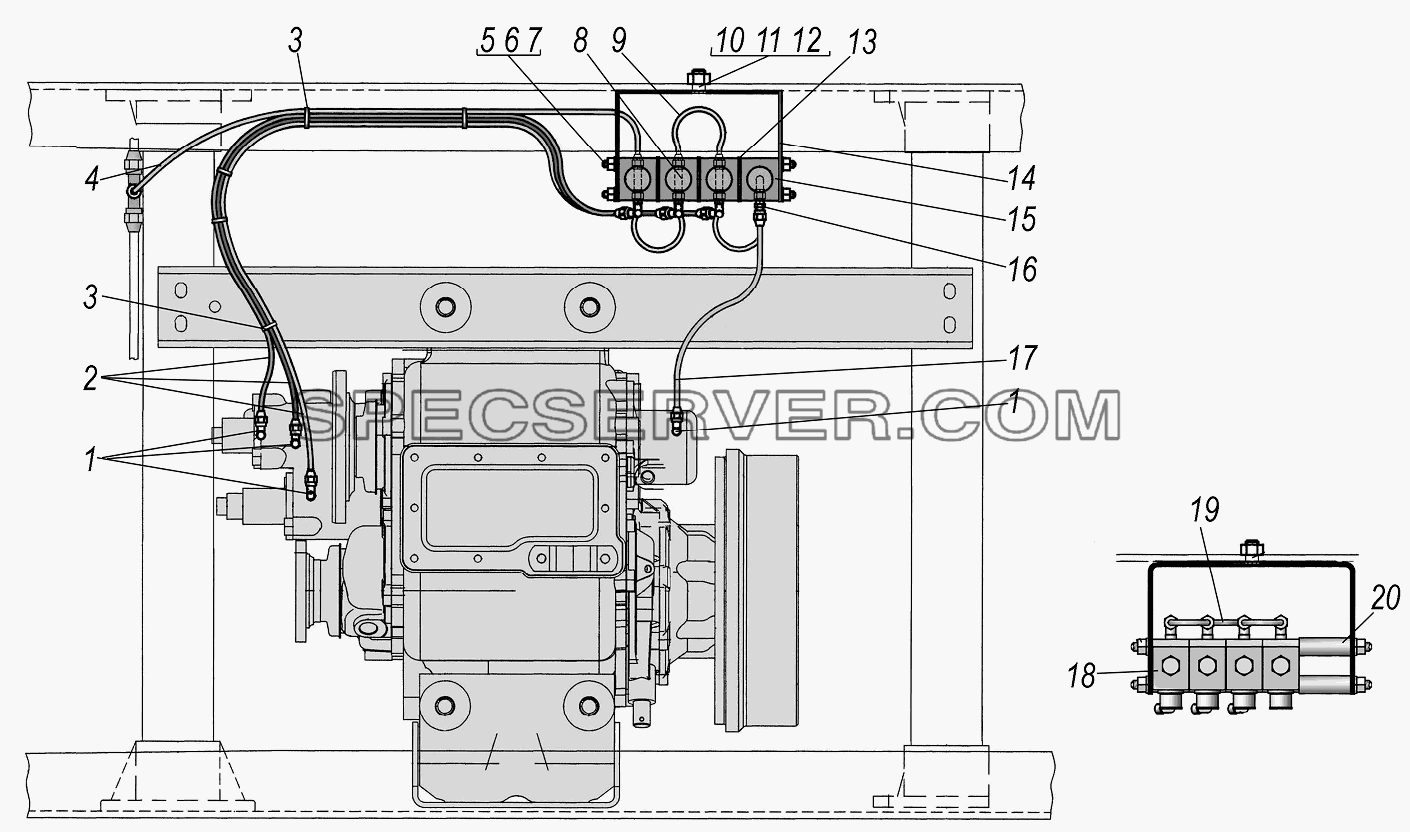

Запчасти: Установка пневмоуправления раздаточной коробки для Урал-4320-1151-59

Установка пневмоуправления раздаточной коробки для Урал-4320-1151-59 (список запасных частей)

Установка пневмоуправления раздаточной коробки для Урал-4320-1151-59 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 339520-П29 Угольник М10х1 К1/8"
2 4320П2-1803380 Трубка воздуховодная 5
3 2108-3401228 Хомут
4 4320П2-1803386 Трубка воздуховодная 5
5 4320П2-1803396 Шпилька
6 250510-П29 Гайка М8-6Н
7 252135-П29 Шайба 8Т
8 339690 Тройник М10х1-К 1/8"
9 4320Я7-1803320 Трубка воздуховодная
10 55571-2402066 Болт М16х1,5х34
11 250561-П29 Гайка М16х1,5-6Н
12 252139-П2 Шайба 16
13 252038-П29 Шайба 8,5
14 4320П2-1803360 Кронштейн
15 7Д3.254.022 Клапан электромагнитный КЭБ-420
16 339200-П29 Штуцер М10х1 К1/8"
17 4320П2-1803384 Трубка воздуховодная 5
18 КЭМ10Д Клапан электромагнитный
19 4320П2-1803320 Трубка воздуховодная
20 5323РХ-1803272-10 Втулка проставочная

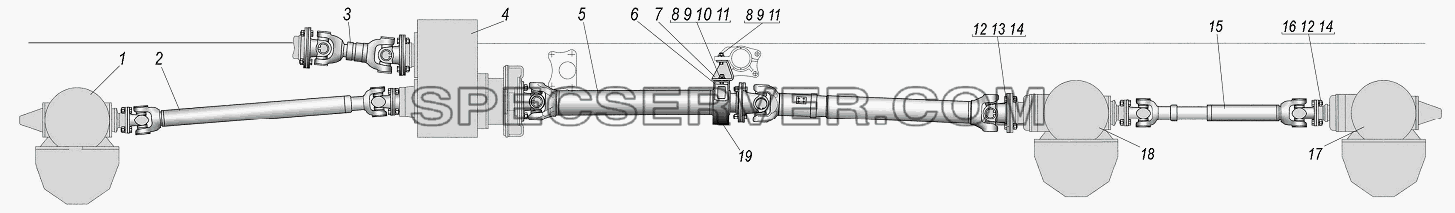

Запчасти: Карданная передача на шасси Урал 4320-1951-58 и автомобиль Урал 4320-0971-58 для Урал-4320-1151-59

Карданная передача на шасси Урал 4320-1951-58 и автомобиль Урал 4320-0971-58 для Урал-4320-1151-59 (список запасных частей)

Карданная передача на шасси Урал 4320-1951-58 и автомобиль Урал 4320-0971-58 для Урал-4320-1151-59 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 4320Х-2300010-01 Мост передний в сборе
2 55571П-2203010 Вал карданный
3 6361ЯХ-2205012 Вал карданный
4 4320П2-1800018 Коробка раздаточная
5 4320Х-2205006 Передача карданная
6 4320Х-2202053 Пластина
7 4320Х-2202055-10 Проставка
8 202120-П29 Болт М16-6gх42
9 250560-П29 Гайка М16х1,5-6Н
10 336052-П29 Шайба 35х17х3,5
11 252139-П2 Шайба 16
12 250559-П29 Гайка М14х1,5-6Н
13 1/13943/31 Болт М14х1,5-6gх45
14 252138П2 Шайба 14.ОТ
15 4320-2201010-03 Вал карданный
16 332206-П29 Болт М14х1,5х41
17 4320Х-2400010-01 Мост задний
18 4320Х-2500010-40 Мост средний (с торцевыми шлицами)
19 4320Х-2202052 Хомут

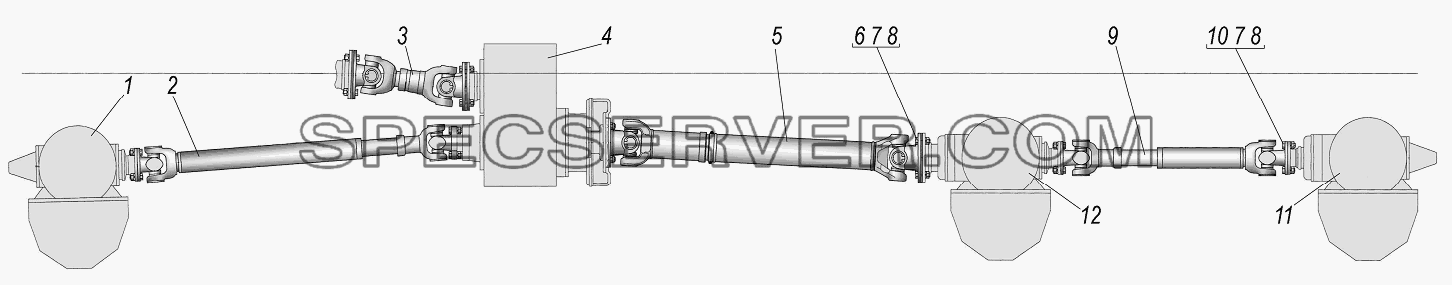

Карданная передача на шасси Урал 4320-1151-59 и седельный тягач Урал 44202-0511-58 для Урал-4320-1151-59 (список запасных частей)

Карданная передача на шасси Урал 4320-1151-59 и седельный тягач Урал 44202-0511-58 для Урал-4320-1151-59 (список запасных частей)

Карданная передача на шасси Урал 4320-1151-59 и седельный тягач Урал 44202-0511-58 для Урал-4320-1151-59 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 4320Х-2300010-01 Мост передний в сборе
2 55571-2203010 Вал карданный
3 6361ЯХ-2205012 Вал карданный
4 4320П2-1800018 Коробка раздаточная
5 6361ЯХ-2205010 Вал карданный среднего моста в сборе
6 1/13943/31 Болт М14х1,5-6gх45
7 250559-П29 Гайка М14х1,5-6Н
8 252138П2 Шайба 14.ОТ
9 4320-2201010-03 Вал карданный
10 332206-П29 Болт М14х1,5х41
11 4320Х-2400010-01 Мост задний
12 4320Х-2500010-40 Мост средний (с торцевыми шлицами)

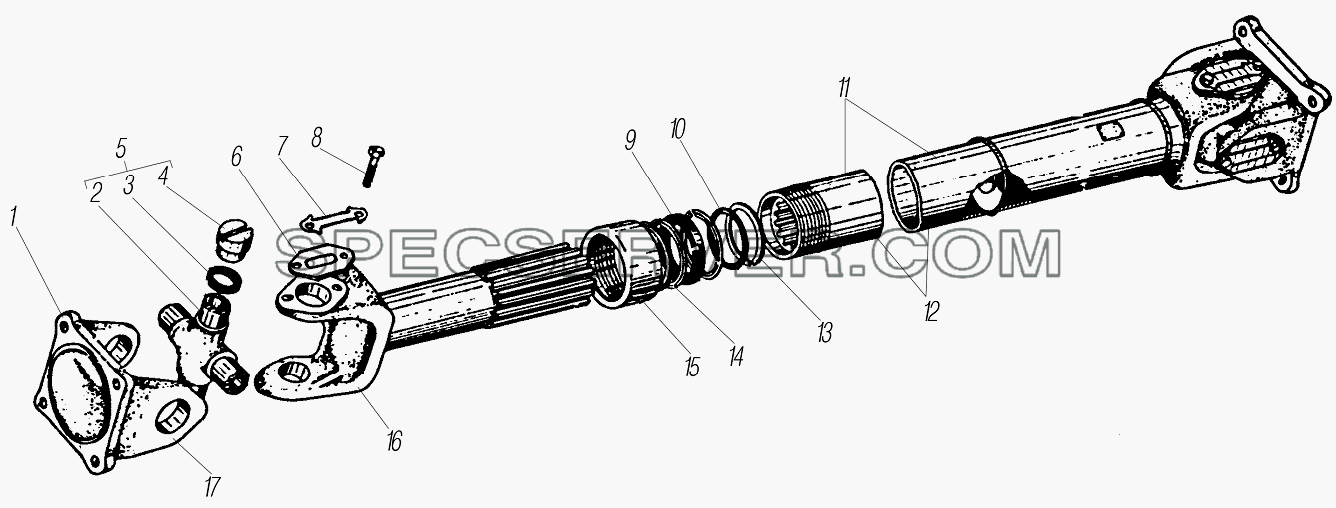

Вал карданный заднего (переднего) моста для Урал-4320-1151-59 (список запасных частей)

Вал карданный заднего (переднего) моста для Урал-4320-1151-59 (список запасных частей)

Вал карданный заднего (переднего) моста для Урал-4320-1151-59 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 121-2203023 Фланец-вилка карданного вала заднего моста
2 130-2201030 Крестовина
3 130-2201043 Уплотнение подшипника
4 804805К2 Подшипник роликовый игольчатый
5 130-2201025 Крестовина кардана в сборе
6 431410-2201050 Пластина опорная
7 120-2201051 Пластина-замок
8 201454-П29 Болт М8-6gх16
9 130-2202225 Сальник скользящей вилки
10 130-22022221 Кольцо
11 4320-2201015-01 Вал карданный заднего моста
12 375-2203015-02 Вал карданный (сварка)
13 130-2202227 Шайба разрезная
14 130-2202219 Шайба разрезная
15 131-2203217 Гайка
16 130-2202048 Вилка скользящая
17 130-2201023 Фланец-вилка карданного вала переднего моста

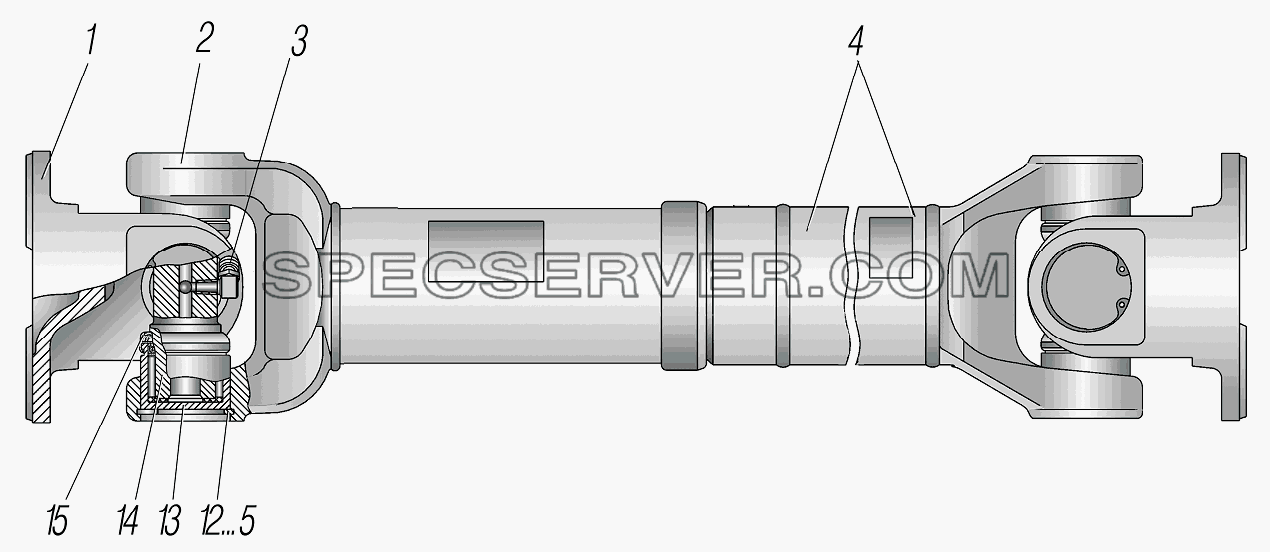

Вал карданный среднего моста для Урал-4320-1151-59 (список запасных частей)

Вал карданный среднего моста для Урал-4320-1151-59 (список запасных частей)

Вал карданный среднего моста для Урал-4320-1151-59 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 53205-2201023-30 Фланец-вилка
2 53205-2201047-20 Вилка скользящая
3 24-2904142 Колпачок пресс-масленки
4 63655-2201015 Вал карданный
5 53205-2205040 Кольцо стопорное
6 53205-2205041 Кольцо стопорное
7 53205-2205042 Кольцо стопорное
8 53205-2205043 Кольцо стопорное
9 53205-2205044 Кольцо стопорное
10 53205-2205045 Кольцо стопорное
11 53205-2205046 Кольцо стопорное
12 53205-2205047 Кольцо стопорное
13 804707А1С10 Подшипник
14 53205-2201026-10 Крестовина с масленкой
15 53205-2205036 Уплотнение торцевое
