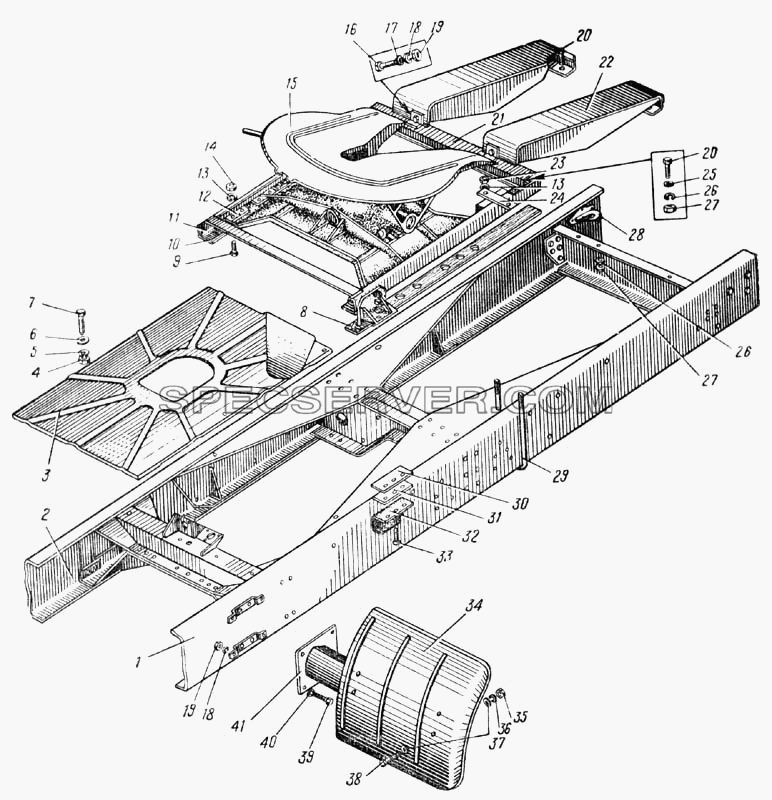

Запчасти: Седельное устройство и рама автомобиля Урал-377С (Рис. 60) для Урал-375
Седельное устройство и рама автомобиля Урал-377С (Рис. 60) для Урал-375 (список запасных частей)
Таблица запасных частей

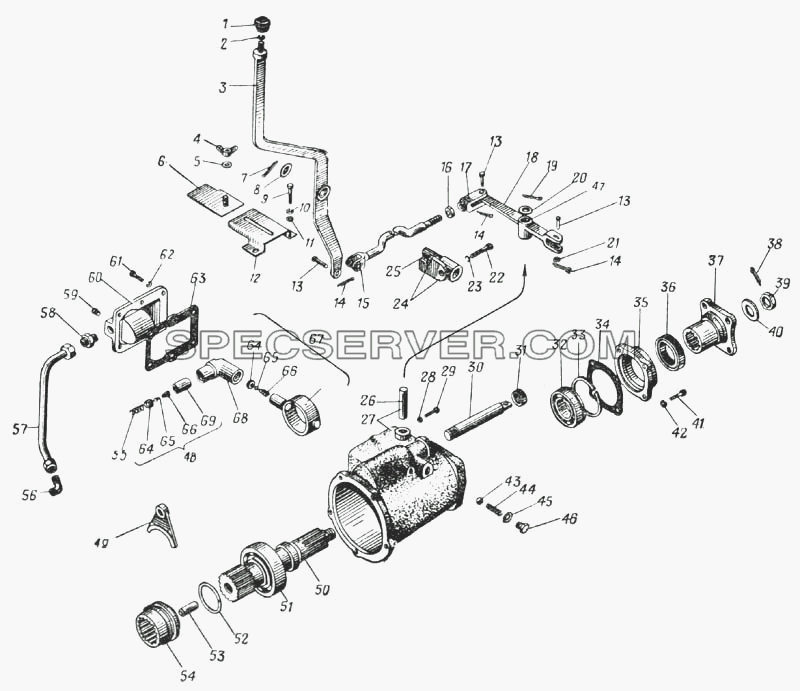

Запчасти: Коробка дополнительного отбора мощности (Рис. 124) для Урал-375
Коробка дополнительного отбора мощности (Рис. 124) для Урал-375 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
375-1804067-Д |
Тяга рычага блокировки дифференциала в сборе |
- |
|
375-4202010 |
Коробка дополнительного отбора мощности в сборе |
- |
|
375-4202269 |
Стопор рычага в сборе |
1 |
|
375-4207206-Б2 |
Рукоятка рычага |
2 |
|
252156-П9 |
Шайба 10 пружинная |
3 |
|
375-4202194-Б |
Рычаг управления дополнительной коробкой в сборе |
4 |
|
251513-П29 |
Гайка-барашек М8-6Н |
5 |
|
252005-П29 |
Шайба 8 |
6 |
|
375-4202268 |
Пластина стопорная в сборе |
7 |
|
258041-П29 |
Шплинт 3,2х32 |
8 |
|
336263-П29 |
Шайба 23 |
9 |
|
201417-П29 |
Болт М6-6gх14 |
10 |
|
252134-П9 |
Шайба пружинная 6 |
11 |
|
252004-П29 |
Шайба 6 |
12 |
|
375-4207210-Б |
Кронштейн стопорной пластины |
13 |
|
260057-П29 |
Палец 10х28 |
14 |
|
258038-П29 |
Шплинт 3,2х16 |
14 |
|
258039-П29 |
Шплинт 3,2х20 |
15 |
|
375-1804069-Б |
Стержень тяги в сборе |
16 |
|
250515-П29 |
Гайка М12х1,25-6Н |
17 |
|
375-3508045 |
Вилка тяги |
18 |
|
375-4202261-01 |
Поводок в сборе |
19 |
|
258052-П29 |
Шплинт 4х20 |
20 |
|
252016-П29 |
Шайба 14 |
21 |
|
252006-П29 |
Шайба 10 |
22 |
|
201539-П29 |
Болт М12-6gх28 |
23 |
|
252137-П9 |
Шайба пружинная 12 |
24 |
|
375-4202198 |
Кронштейн рычага с осью в сборе |
25 |
|
375-4202258 |
Ось рычага управления |
26 |
|
375-4202032 |
Ось поводка |
27 |
|
375-4202012-А |
Картер коробки с осью поводка в сборе |
28 |
|
250510-П29 |
Гайка М8-6Н |
29 |
|
200263-П29 |
Болт М8-6gх35 |
30 |
|
375-4202122 |
Шток вилки |
31 |
|
375-1803040 |
Сальник штока в сборе |
32 |
|
50208 |
Подшипник шариковый радиальный однорядный |
33 |
|
339053-П |
Кольцо стопорное 76х1,8 |
34 |
|
375-4207075 |
Прокладка крышки |
35 |
|
375-4202084 |
Крышка подшипника |
36 |
|
353-2202060 |
Сальник в сборе |
37 |
|
375-4202264-Б |
Фланец |
38 |
|
258054-П |
Шплинт 4х30 |
39 |
|
334920-П |
Гайка М22х1,5 |
40 |
|
252020-П |
Шайба 23 |
41 |
|
201497-П29 |
Болт М10-6gх25 |
42 |
|
252156-П9 |
Шайба 10 пружинная |
43 |
|
11,113мм (7/16") |
Шарик диаметром |
44 |
|
32-0615 |
Пружина штоков |
45 |
|
375-1802272 |
Прокладка уплотнительная |
46 |
|
339299-П29 |
Пробка М14х1,5 |
47 |
|
375-4202267 |
Втулка поводка |
48 |
|
375-4202213 |
Клапан предохранительный в сборе |
49 |
|
375-4202126 |
Вилка включения дополнительного отбора мощности |
50 |
|
375-4202030-Б |
Вал коробки |
51 |
|
211 |
Подшипник шариковый радиальный однорядный |
52 |
|
375-4202018 |
Кольцо стопорное |
53 |
|
375-4202074 |
Втулка вала |
54 |
|
375-4202020 |
Муфта включения коробки |
55 |
|
375-4202016 |
Пружина предохранительного клапана |
56 |
|
339039-П |
Угольник М16х1,5 К3/8" |
57 |
|
375-4202215-Б |
Трубка маслоприемная в сборе |
58 |
|
339051-П |
Штуцер М16х1,5 К3/8" |
59 |
|
262531-П |
Пробка 1/8" |
60 |
|
375-4202210 |
Корпус насоса |
61 |
|
201456-П29 |
Болт М8-6gх20 |
62 |
|
252135-П9 |
Шайба пружинная 8 |
63 |
|
375-4202211 |
Прокладка корпуса |
64 |
|
375-4202206 |
Седло |
65 |
|
375-4202208 |
Клапан |
66 |
|
375-4202207 |
Пружина |
67 |
|
375-4202212 |
Поршень насоса в сборе |
68 |
|
375-4202204 |
Цилиндр насоса |
69 |
|
375-4202017 |
Корпус предохранительного клапана |
| |
