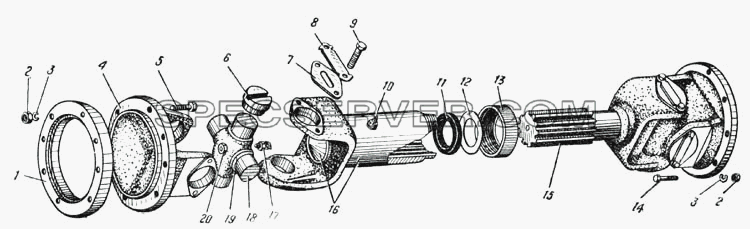

Запчасти: Промежуточный карданный вал (Рис. 53) для Урал-375

Промежуточный карданный вал (Рис. 53) для Урал-375 (список запасных частей)

Промежуточный карданный вал (Рис. 53) для Урал-375 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 375-2205026-Б Крестовина кардана с подшипником, масленкой и обоймой в сборе
1 375-2202060 Шайба промежуточная
2 250513-П29 Гайка М10х1-6Н
3 252136-П9 Шайба пружинная 10
4 500-2201049-А Фланец-вилка карданного вала
5 331462-П29 Болт М10х1х50 крепления фланца кардана
6 804807К Подшипник кардана с сальником в сборе
7 375-2201040 Пластина стопорная
8 200-2201041 Пластина-замок
9 201473-П29 Болт М8х1х14
10 264020-П29 Масленка 1.3
11 500-2201088-Б Сальник скользящей вилки
12 200-2201089 Кольцо сальника
13 200-2201087 Обойма сальника
14 331463-П29 Болт М10х1х34
15 375-2202020-А2 Вал карданный промежуточный
16 375-2201047-А Вилка скользящая в сборе
17 264040-П29 Масленка 2.3.90.01 в сборе
18 500-2201030-Б Крестовина кардана
19 500-2201031 Обойма крестовины карданного вала
20 339407-П Клапан предохранительный в сборе

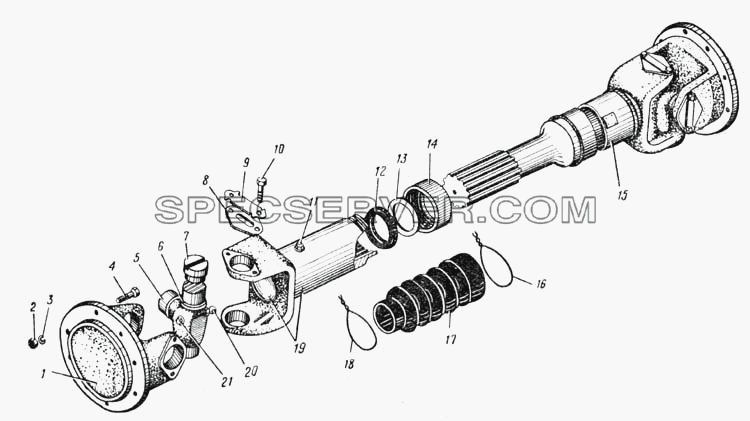

Запчасти: Карданный вал среднего моста (Рис. 54) для Урал-375

Карданный вал среднего моста (Рис. 54) для Урал-375 (список запасных частей)

Карданный вал среднего моста (Рис. 54) для Урал-375 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 375-2205026-Б Крестовина кардана с подшипником, масленкой и обоймой в сборе
1 500-2201049-А Фланец-вилка карданного вала
2 250513-П29 Гайка М10х1-6Н
3 252136-П9 Шайба пружинная 10
4 331463-П29 Болт М10х1х34
5 500-2201030-Б Крестовина кардана
6 500-2201031 Обойма крестовины карданного вала
7 804807К Подшипник кардана с сальником в сборе
8 200-2201040 Пластина опорная подшипника
9 200-2201041 Пластина-замок
10 201473-П29 Болт М8х1х14
11 264020-П29 Масленка 1.3
12 500-2201088-Б Сальник скользящей вилки
13 200-2201089 Кольцо сальника
14 200-2201087 Обойма сальника
15 375-2205015-Б Вал карданный среднего моста (сварка)
16 258288-П Шплинт-проволока 1,6х350
17 375-2201063-А Муфта защитная
18 258286-П Шплинт-проволока 1,6х300
19 500-2201047-Б Вилка скользящая карданного вала среднего моста в сборе
20 264040-П29 Масленка 2.3.90.01 в сборе
21 339407-П Клапан предохранительный в сборе

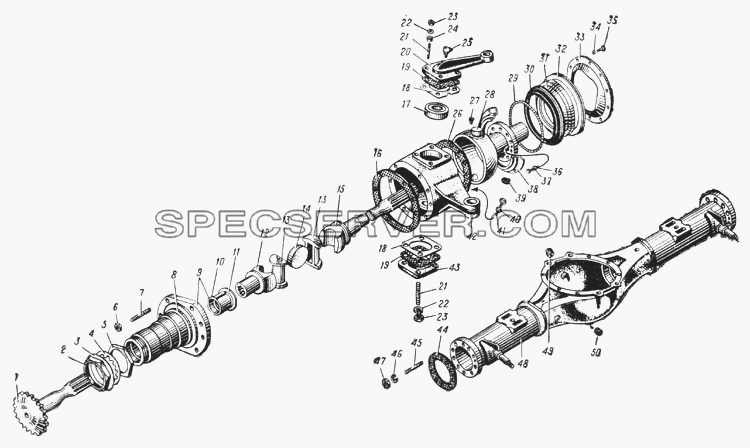

Запчасти: Передний мост (Рис. 55) для Урал-375

Передний мост (Рис. 55) для Урал-375 (список запасных частей)

Передний мост (Рис. 55) для Урал-375 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 262541-П Пробка 1/8"
- 375-2300010-Г Мост передний ведущий со ступицами, тормозами и рулевой тягой в сборе
- 375-2301036 Втулка шаровой опоры
- 375-2301037 Шайба упорная полуоси
- 375-2303071-А Полуось переднего ведущего моста внутренняя левая
- 375-2304046 Корпус поворотного кулака правый
- 375-2304057 Цапфа поворотная переднего моста и гайки подшипников колес (комплект)
- 375-2304075 Прокладка регулировочная толщиной 0,1мм (для Урал-375, Урал-375Д, Урал-375С)
- 375-2304077 Прокладка регулировочная толщиной 0,5мм (для Урал-375, Урал-375Д, Урал-375С)
- 375-2304102-В2 Рычаг поворотного кулака штока гидроусили теля руля
- 375-2401016 Направляющая полуоси
- 375-2401034-А Сальник полуоси в сборе
1 375-2303065-Д Полуось передняя
2 375-3103081-Г Контргайка подшипников колеса
3 375-3103080-Б Шайба стопорная
4 375-3103079-Г Шайба замочная
5 375-3103076-Г Гайка подшипников колеса в сборе
6 250559-П9 Гайка М14х1,5
7 339377-П29 Шпилька М14-М14х1,5х68
8 375-2304085 Кольцо сальника
9 375-2304080-Д Цапфа поворотная переднего моста со втул кой в сборе
10 375-2304088 Втулка цапфы поворотного кулака
11 375-2304087 Шайба опорная
12 375-2303072-Б Вилка наружной полуоси
13 375-2303074-Б Кулак шарнира переднего моста
14 375-2303075 Диск шарнира переднего моста
15 375-2303068-А Полуось переднего ведущего моста внутренняя правая
16 375-2304052-Б Прокладка цапфы
17 27709К1 Подшипник роликовый конический поворотного кулака
18 375-2304076 Прокладка регулировочная толщиной 0,2мм (для Урал-375, Урал-375Д, Урал-375С)
19 375-2304074 Прокладка регулировочная толщиной 0,05мм (для Урал-375, Урал-375Д, Урал-375С)
20 375-2304100-Б Рычаг поворотного кулака к тяге сошки руле вого управления
21 339242-П29 Шпилька М16х1,5х40 крепления рычага поворотного кулака
22 252139-П9 Шайба 16 пружинная
23 250561-П29 Гайка М16х1,5-6Н
24 375-2304082 Втулка разжимная
25 264035-П29 Масленка 2.3.45.01 в сборе
26 375-2304098-Б Прокладка сальника
27 262541-П Пробка 1/8"
28 375-2301027 Опора шаровая поворотного кулака со шкворнями в сборе
29 375-2304094 Пружина сальника
30 375-2304093-Б2 Манжета сальника поворотного кулака
31 375-2304095-Б Кольцо распорное сальника поворотного кулака
32 375-2304096 Кольцо уплотнительное сальника в сборе
33 375-2304097-Б Крышка сальника поворотного кулака
34 252135-П9 Шайба пружинная 8
35 201473-П29 Болт М8х1х14
36 331946-П29 Болт М12х35
37 250514-П29 Гайка М12-6Н
38 375-2304092-В Обойма сальника поворотного кулака
39 375-2304043 Заглушка корпуса поворотного кулака
40 250558-П29 Гайка М14-6Н
41 332591-П29 Болт М14х60
42 375-2304045 Корпус поворотного кулака левый
43 375-2304038 Крышка подшипника поворотного кулака
44 375-2301055 Прокладка шаровой опоры
45 333652-П29 Шпилька М18-М18х1,5х48 крепления шаровой опоры
46 252140-П9 Шайба пружинная 18
47 250563-П29 Гайка М18х1,5-6Н
48 375-2301010-Е Картер переднего моста в сборе
49 Н-195 Пробка наливная К1,1/4"
50 Н-196 Пробка спускная К1/2"

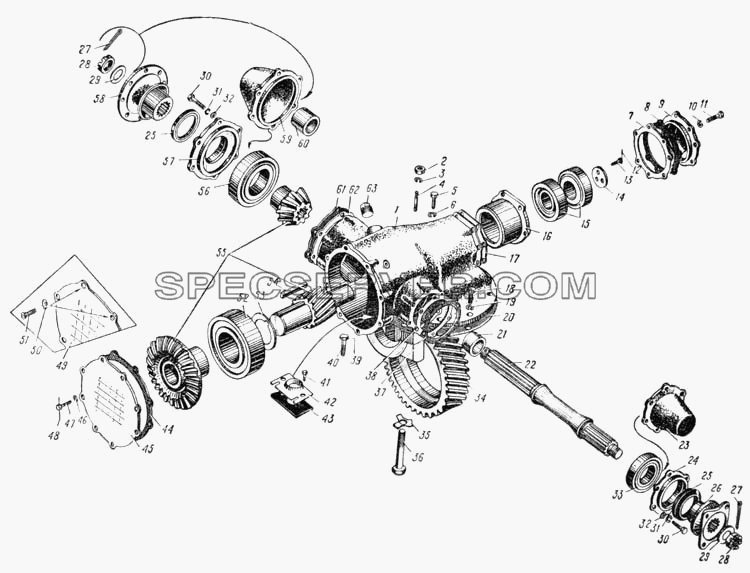

Главная передача (Рис. 56) для Урал-375 (список запасных частей)

Главная передача (Рис. 56) для Урал-375 (список запасных частей)

Главная передача (Рис. 56) для Урал-375 (список запасных частей)

Таблица запасных частей

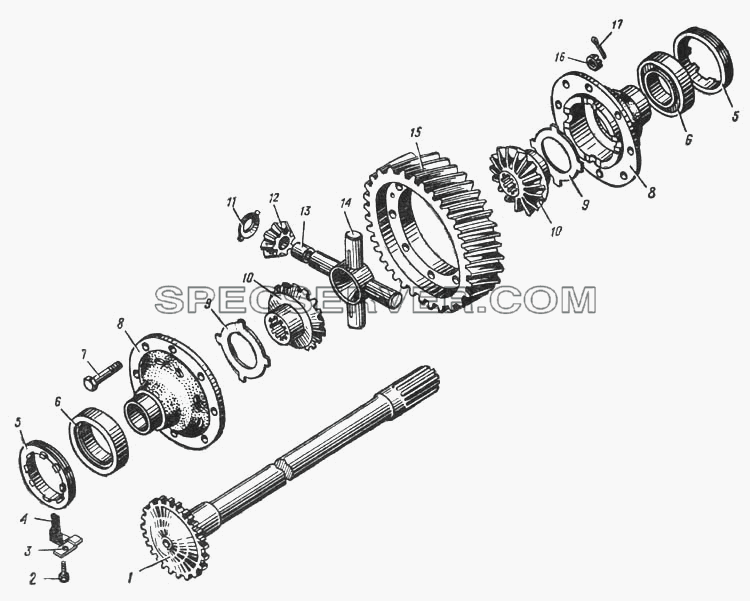

Дифференциал и полуось (Рис. 57) для Урал-375 (список запасных частей)

Дифференциал и полуось (Рис. 57) для Урал-375 (список запасных частей)

Дифференциал и полуось (Рис. 57) для Урал-375 (список запасных частей)

Таблица запасных частей

№ Номер детали Наименование запчасти
- 375-2302010-В Редуктор переднего моста в сборе
- 375-2402010-В Редуктор заднего моста в сборе
- 375-2402035 Прокладка регулировочная толщиной 0,1мм
- 375-2402035 Прокладка регулировочная толщиной 0,1мм
- 375-2402036 Прокладка регулировочная толщиной 0,05мм
- 375-2402036 Прокладка регулировочная толщиной 0,05мм
- 375-2402053 Прокладка регулировочная толщиной 0,1мм
- 375-2402053 Прокладка регулировочная толщиной 0,1мм
- 375-2402054-01 Сальник
- 375-2402055 Прокладка регулировочная толщиной 0,05мм
- 375-2402055 Прокладка регулировочная толщиной 0,05мм
- 375-2402058-01 Пружина сальника
- 375-2402063 Кольцо картера редуктора
- 375-2402127 Прокладка регулировочная толщиной 0,1мм
- 375-2402127 Прокладка регулировочная толщиной 0,1мм
- 375-2402128 Прокладка регулировочная толщиной 0,05мм
- 375-2402128 Прокладка регулировочная толщиной 0,05мм
- 375-2502010 Редуктор среднего моста в сборе
1 375-2402021-01 Картер редуктора с крышками подшипников дифференциала в сборе
2 250558-П29 Гайка М14-6Н
3 252138-П9 Шайба пружинная 14
4 333581-П29 Шпилька М14х1,5
5 332762-П29 Болт М18х1,5х36
6 252140-П9 Шайба пружинная 18
7 375-2402126 Прокладка регулировочная толщиной 0,22мм
7 375-2402126 Прокладка регулировочная толщиной 0,22мм
8 375-2402043 Прокладка крышки стакана
8 375-2402043 Прокладка крышки стакана
9 375-2402135 Крышка стакана подшипников
10 252137-П9 Шайба пружинная 12
11 201544-П29 Болт М12-6gх40
12 258252-П Шплинт-проволока 1,2х150
13 331950-П Болт М12х30
14 375-2402109-10 Шайба прижимная
15 7310 Подшипник роликовый конический
16 375-2402124 Стакан подшипников ведущей цилиндрической шестерни
16 375-2402124 Стакан подшипников ведущей цилиндрической шестерни
17 375-2402126 Прокладка регулировочная толщиной 0,22мм
17 375-2402126 Прокладка регулировочная толщиной 0,22мм
18 331927-П29 Болт М14х1,5х32 крепления картера редуктора
19 252138-П9 Шайба пружинная 14
20 375-2402142-Б Прокладка картера редуктора
20 375-2402142-Б Прокладка картера редуктора
21 375-2402041 Втулка распорная
22 375-2402040-Б Вал проходной редуктора
23 375-2402048 Крышка заднего подшипника
24 375-2502048 Крышка заднего подшипника
25 375-2402052-01 Сальник с пружиной в сборе
26 375-1802264-Б Фланец привода переднего моста в сборе
27 258085-П Шплинт 6х50
28 335033-П Гайка прорезная М30х1,5
28 335033-П Гайка прорезная М30х1,5
29 336258-П Шайба 31
30 201541-П29 Болт М12-6gх32
31 252137-П9 Шайба пружинная 12
32 252007-П29 Шайба 12
33 7311 Подшипник роликовый конический
34 375-2402120-Б Шестерня ведомая цилиндрическая
34 375-2402120-Б Шестерня ведомая цилиндрическая
35 375-2402047 Шайба крышки подшипников дифференциала
36 332901-П Болт М20х95 крепления крышки подшипников дифференциала
37 375-2402039 Прокладка крышки заднего подшипника
37 375-2402039 Прокладка крышки заднего подшипника
38 375-2402051 Прокладка регулировочная толщиной 0,22мм
38 375-2402051 Прокладка регулировочная толщиной 0,22мм
39 258286-П Шплинт-проволока 1,6х300
40 332563-П29 Болт М14х1,5х32 крепления картера редуктора
41 201415-П Болт М6х10 крепления ограничителя
41 201415-П29 Болт М6-6gх10
42 375-2402019 Ограничитель уровня смазки редуктора
42 375-2402019 Ограничитель уровня смазки редуктора
43 375-2402026 Прокладка ограничителя уровня смазки
43 375-2402026 Прокладка ограничителя уровня смазки
44 375-2402146 Прокладка крышки картера редуктора
44 375-2402146 Прокладка крышки картера редуктора
45 375-2402145 Крышка картера редуктора
46 252006-П Шайба 10,5
46 252006-П29 Шайба 10
47 206535-П Болт М10х22
47 206535-П29 Болт М10-6gх22
48 258284-П Шплинт-проволока 1,6х250
48 258286-П Шплинт-проволока 1,6х300
49 375-2302145 Крышка картера редуктора
50 335640-П29 Шайба пружинная зубчатая 10,5
51 221720-П29 Винт М10-6gх22
52 12318К Подшипник роликовый цилиндрический
53 375-2402065 Шайба опорная подшипника
53 375-2402065 Шайба опорная подшипника
54 375-2402108 Шпонка призматическая 77х10
55 375-2402008-01 Шестерня ведущая коническая, ведомая коническая и ведущая цилиндрическая (комплект)
55 375-2402008-01 Шестерня ведущая коническая, ведомая коническая и ведущая цилиндрическая (комплект)
56 7315 Подшипник роликовый конический
57 375-2402032-В Крышка переднего подшипника
58 375-1802079 Фланец передний в сборе
59 375-2302032 Крышка переднего подшипника
60 375-2302042 Втулка распорная
61






№ Номер детали Наименование запчасти
- 375-2403010-02 Дифференциал в сборе
- 375-2403010-02 Дифференциал в сборе
- 375-2403046 Шестерни дифференциала (комплект)
- 375-2403046 Шестерни дифференциала (комплект)
- 375-2403051-А Шайба шестерни полуоси опорная толщиной 1,8мм
- 377-2403070-А Полуось задняя
1 375-2403070-Д2 Полуось задняя
2 201534-П22 Болт М12х16
2 201534-П29 Болт М12х16
2 201534-П29 Болт М12х16
3 375-2403043 Шайба замочная
4 375-2403042 Пластина стопорная
5 375-2403040 Гайка регулировочная подшипников дифференциала
6 7515 Подшипник роликовый конический
7 332757-П29 Болт М16х1,5х66 крепления чашек дифференциала
7 332757-П29 Болт М16х1,5х66 крепления чашек дифференциала
8 375-2403022 Чашки дифференциала (комплект)
9 375-2403052-А Шайба шестерни полуоси опорная толщиной 2,2мм
10 375-2403050-10 Шестерня полуоси
11 375-2403058-Б Шайба опорная сателлита
12 375-2403055-10 Сателлит дифференциала в сборе
12 375-2403055-10 Сателлит дифференциала в сборе
13 375-2403044 Втулка сателлита
14 375-2403060 Крестовина дифференциала
15 375-2402120-Б Шестерня ведомая цилиндрическая
15 375-2402120-Б Шестерня ведомая цилиндрическая
16 250979-П29 Гайка М16х1,5
17 258054-П Шплинт 4х30
17 258054-П29 Шплинт 4х32

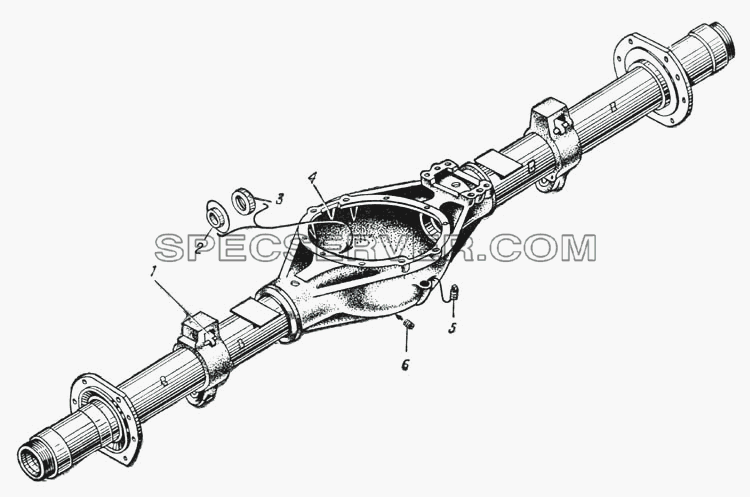

Картер заднего моста (Рис. 58) для Урал-375 (список запасных частей)

Картер заднего моста (Рис. 58) для Урал-375 (список запасных частей)

Картер заднего моста (Рис. 58) для Урал-375 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 375-2304085 Кольцо сальника
- 375-2400010-Г Мост задний со ступицами, тормозами и транс портными деталями в сборе
- 375-2401007 Картер заднего моста в сборе
- 375-2401007 Картер заднего моста в сборе
- 375-2500010 Мост средний со ступицами, тормозами и транспортными деталями в сборе
- 377-2400010 Мост задний со ступицами, тормозами и транс портными деталями в сборе
- 377-2401010-Б Картер моста в сборе
- 377-2500010 Мост средний со ступицами, тормозами и транспортными деталями в сборе
1 375-2401013 Вкладыш сменный опорного кронштейна
2 375-2401016 Направляющая полуоси
3 375-2401034-А Сальник полуоси в сборе
4 375-2401010-Е Картер моста в сборе
5 Н-195 Пробка наливная К1,1/4"
5 Н-195 Пробка наливная К1,1/4"
6 Н-196 Пробка спускная К1/2"
