11.16.1. Особенности конструкции
|
|

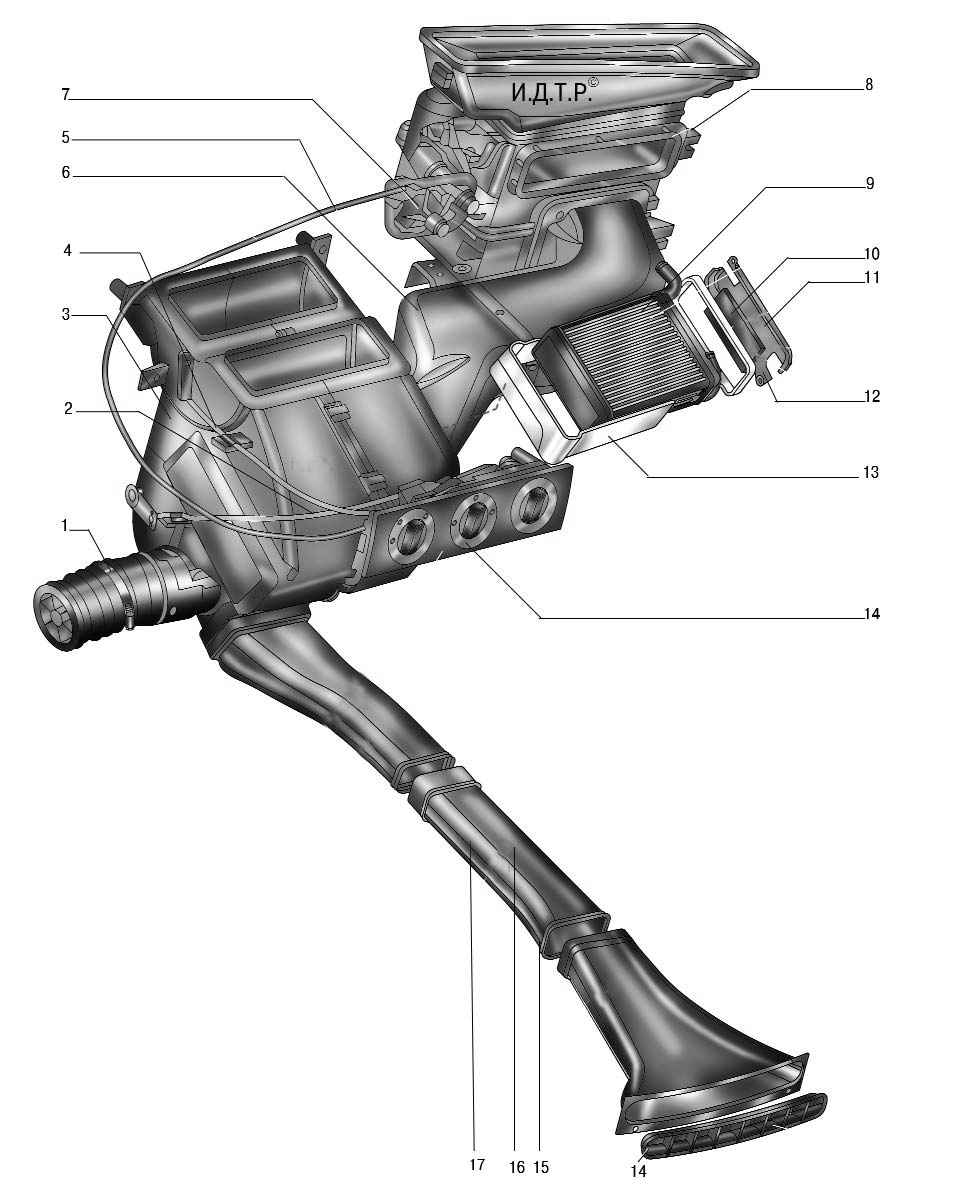

Рис. 11.1. Система отопления и вентиляции
салона кузова: 1, 14 – сопла обдува; 2 – тяга
нижней заслонки отопителя; 3 – корпус отопителя;
4 – тяга верхней заслонки отопителя; 5 – тяга
крана отопителя; 6 – воздуховод; 7 – кран
отопителя; 8 – воздухозаборник; 9 – радиатор
отопителя; 10, 13 – прокладки радиатора; 11 –
накладка радиатора; 12 – уплотнитель накладки
радиатора; 15 – воздуховод обогрева ног задний;
16 – воздуховод обогрева ног средний; 17 –
воздуховод обогрева ног передний; 18 – панель
блока управления отоплением и вентиляцией
|
На автомобили семейства UAZ Patriot устанавливают отопители
(рис.
11.1) жидкостного типа, объединенные с системой
охлаждения двигателя.
Радиатор отопителя помещен в пластмассовый корпус,
установленный в центральной части панели приборов.
Для улучшения циркуляции охлаждающей жидкости в шлангах
системы отопления салона служит электронасос.
|
|
Рис. 11.2. Дополнительный отопитель: 1 –
корпус вещевого ящика облицовки тоннеля пола; 2
– уплотнитель сопла; 3 – сопло; 4 – радиатор и
электровентилятор дополнительного отопителя; 5 –
кронштейн; 6 – воздуховод обогрева ног задних
пассажиров; 7 – кран дополнительного отопителя
(в зависимости от комплектации); 8 – отводящий
шланг; 9 – подводящий шланг
|
Особенностью системы отопления салона является
дополнительный отопитель (рис.
11.2), установленный под корпусом вещевого ящика
облицовки тоннеля пола.
