10.3.3. Замена предохранителей и реле в дополнительном монтажном блоке
|
Рис. 10.2. Номера реле и предохранителей,
расположенных в дополнительном монтажном блоке в
моторном отсеке
|
Кроме того, часть реле и предохранителей расположена в
дополнительном монтажном блоке (рис.
10.2), установленном в моторном отсеке автомобиля (табл.
10.5 и 10.6).
Для замены штыревых предохранителей пользуйтесь специальным
пинцетом.
1. Откройте капот.
|
|
2. Отожмите фиксатор крышки монтажного
блока, расположенный в его передней части…
|
3. …и снимите крышку монтажного блока.
|
4. Специальным пинцетом для предохранителей или вручную
извлеките предохранитель из контактного разъема.
5. Установите в контактный разъем предохранитель того же
номинала, что и снятый.
6. Аналогичным образом извлеките реле.
7. Установите реле того же типа, что и снятое.
Таблица 10.5 Назначение реле, расположенных в монтажном
блоке моторного отсека
*Устанавливают на часть автомобилей
в зависимости от комплектации.

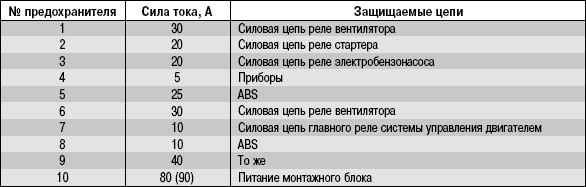

Таблица 10.6 Цепи, защищаемые плавкими предохранителями
