6.2.2 ќсобенности конструкции коробки передач ”ј« ѕатриот





6.2.1. ќсобенности конструкции



 оробка передач

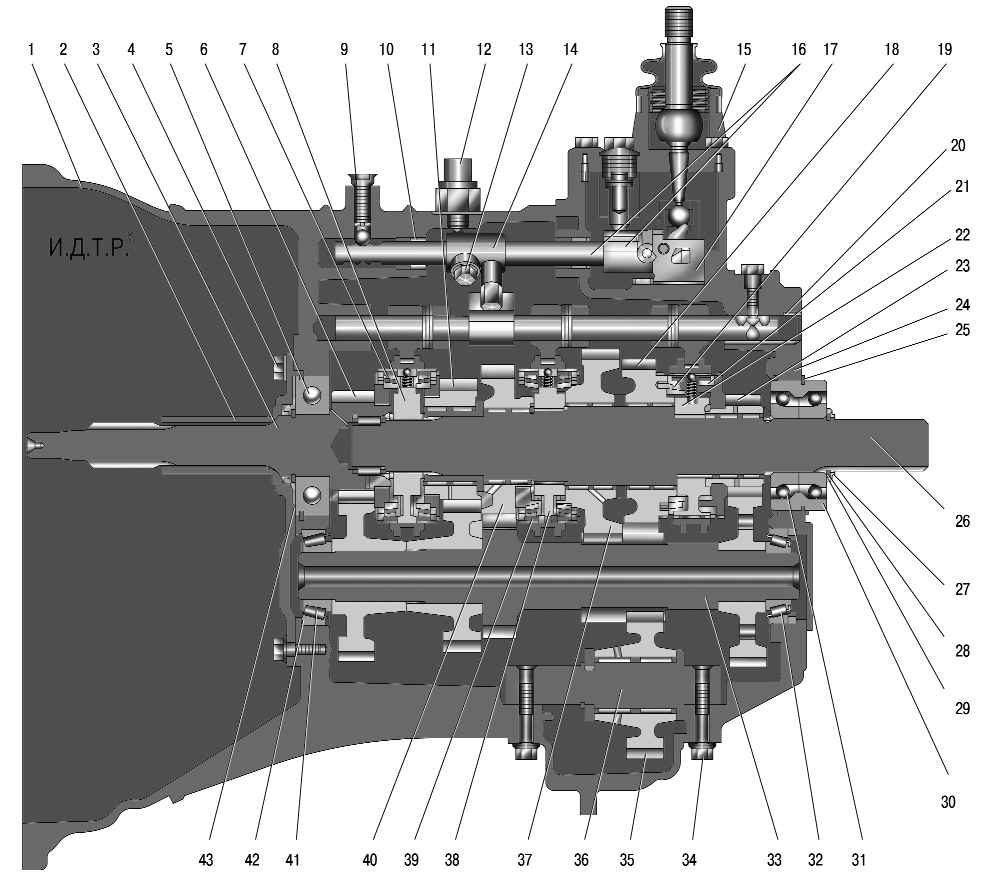

–ис. 6.2.  оробка передач: 1 Ц передний картер; 2 Ц крышка подшипника первичного вала; 3 Ц первичный вал; 4 Ц болт креплени€ крышки подшипника первичного вала; 5 Ц задний подшипник первичного вала; 6 Ц зубчатый венец первичного вала; 7 Ц двухконусный синхронизатор III и IV передач; 8 Ц ступица и муфта синхронизатора III и IV передач; 9 Ц фиксатор; 10 Ц шариковый подшипник; 11 Ц шестерн€ III передачи; 12 Ц выключатель света заднего хода; 13 Ц болт головки штока механизма управлени€; 14 Ц головка штока механизма управлени€; 15 Ц механизм переключени€ в сборе; 16 Ц вал управлени€ в сборе; 17 Ц кронштейн предохранител€ включени€ заднего хода в сборе; 18 Ц шестерн€ заднего хода вторичного вала; 19 Ц двухконусный синхронизатор заднего хода; 20 Ц уплотнительна€ крышка; 21 Ц кольцо синхронизатора V передачи; 22 Ц муфта и ступица синхронизатора V передачи и передачи заднего хода; 23 Ц шестерн€ V передачи вторичного вала; 24 Ц задний картер; 25 Ц стопорное кольцо заднего подшипника вторичного вала; 26 Ц вторичный вал; 27 Ц стопорное кольцо; 28 Ц стопорное полукольцо; 29 Ц защитное кольцо; 30 Ц сальник подшипника; 31 Ц сдвоенный радиально-упорный шариковый подшипник вторичного вала; 32 Ц задний конический роликовый подшипник промежуточного вала; 33 Ц промежуточный вал; 34 Ц болт креплени€ оси промежуточной шестерни заднего хода; 35 Ц промежуточна€ шестерн€ заднего хода; 36 Ц вал промежуточной шестерни заднего хода; 37 Ц шестерн€ I передачи вторичного вала; 38 Ц ступица и муфта синхронизатора I и II передач; 39 Ц трехконусный синхронизатор I и II передач; 40 Ц шестерн€ II передачи вторичного вала; 41 Ц передний конический роликовый подшипник промежуточного вала; 42 Ц регулировочное кольцо подшипника промежуточного вала; 43 Ц регулировочное кольцо крышки подшипника первичного вала


Ќа автомобиль UAZ Patriot устанавливают механическую п€тиступенчатую, трехвальную коробку передач (рис. 6.2) фирмы Dymos.
