1.1. Общие сведения об автомобиле УАЗ Патриот
Семейство UAZ Patriot включает в себя легковые автомобили повышенной
проходимости, рамной конструкции, с пятидверным цельнометаллическим
кузовом. Автомобили предназначены для перевозки пассажиров и грузов
по всем видам дорог.
Автомобили UAZ Patriot выпускают в трех основных комплектациях:
Comfort, Classic и Limited. На автомобили в комплектациях Comfort и
Limited устанавливают боковые зеркала заднего вида с
электроприводами и электрообогревателями, электростеклоподъемники
передних дверей, передние противотуманные фары, легкосплавые
колесные диски, пластмассовые чехол запасного колеса и обвес цвета
серый металлик. Кроме того, в комплектацию Limited входят багажник
на крыше, сдвижной люк с электроприводом, сиденья с велюровой
обивкой.
Автомобили UAZ Patriot оснащают инжекторным двигателем ЗМЗ-409
рабочим объемом 2,7 л, мощностью 94 кВт (128 л.с.).
Кузов цельнометаллический, сварной конструкции, с навесными
передними крыльями, дверьми, капотом и дверью задка.
Трансмиссия выполнена по схеме постоянного заднего привода с
подключением переднего моста и с демультипликатором. На автомобили
устанавливают коробку передач корейской фирмы Dymos.
Передняя подвеска автомобилей зависимая, рычажно-пружинная, со
стабилизатором поперечной устойчивости, задняя — зависимая,
рессорная, на двух продольных полуэллиптических малолистовых
рессорах.
Автомобили оснащают антиблокировочной системой (ABS) фирмы Bosch с
электронной подсистемой распределения тормозных усилий (EBD).
Тормозные механизмы передних колес дисковые, задних — барабанные.
Стояночная тормозная система трансмиссионная, активируется отдельным
барабаном, расположенным за раздаточной коробкой.
Рулевое управление типа винт — шариковая гайка — сектор оснащено
гидроусилителем фирмы ZF или DELPHI.
|

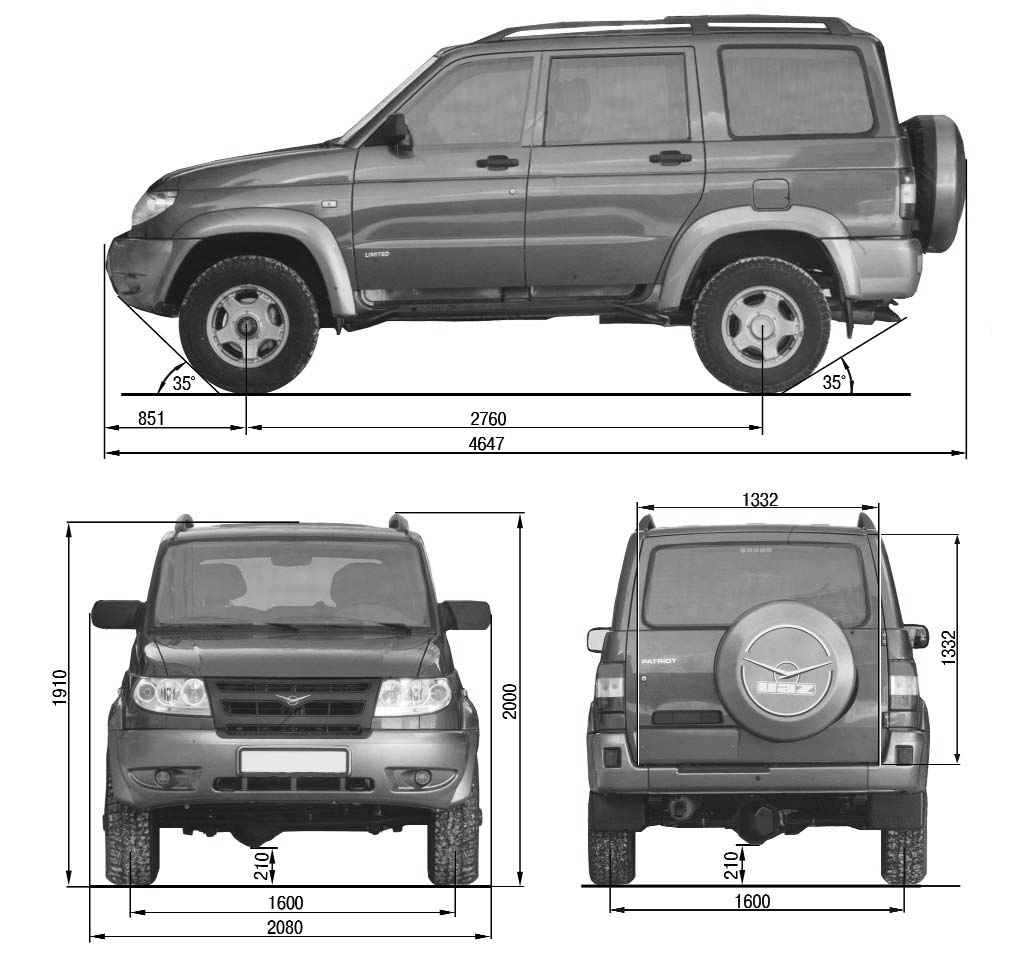

Рис. 1.1. Габаритные размеры автомобиля UAZ
Patriot
|
Габаритные размеры автомобилей показаны на рис.
1.1. Техническая характеристика автомобиля приведена в табл.
1.1.
|

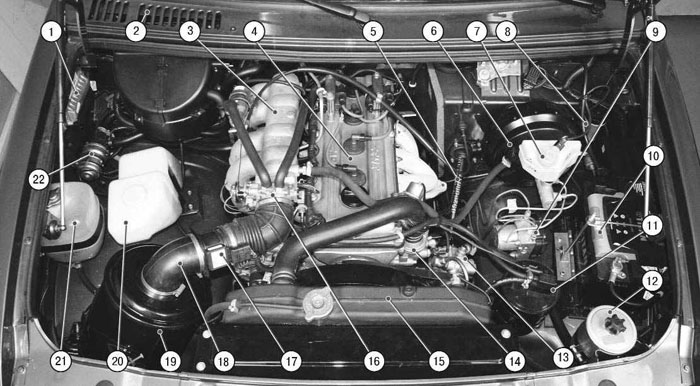

Рис. 1.2. Подкапотное пространство автомобиля: 1
– контроллер системы управления двигателем; 2 –
воздухозаборник системы отопления и вентиляции салона; 3
– ресивер; 4 – двигатель; 5 – вал рулевого управления; 6
– вакуумный усилитель тормозов; 7 – бачок главного
тормозного цилиндра; 8 – бачок гидропривода выключения
сцепления; 9 – электронно-гидравлический блок
антиблокировочной системы тормозов (ABS); 10 –
аккумуляторная батарея; 11 – адсорбер; 12 – бачок насоса
гидроусилителя рулевого управления; 13 – насос
гидроусилителя рулевого управления; 14 – термостат; 15 –
радиатор системы охлаждения; 16 – дроссельный узел; 17 –
датчик массового расхода воздуха; 18 – воздухоподводящая
труба; 19 – воздушный фильтр; 20 – бачок омывателя
ветрового стекла; 21 – расширительный бачок системы
охлаждения двигателя; 22 – электродвигатель с насосом
охлаждающей жидкости системы отопления салона
|
Элементы подкапотного пространства автомобиля UAZ Patriot показаны
на рис.
1.2.
|

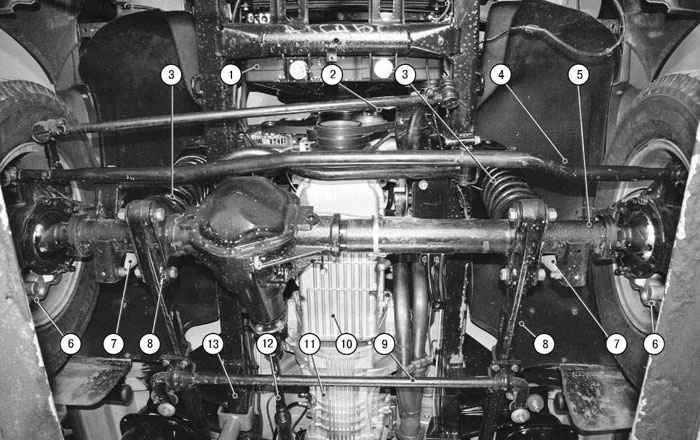

Рис. 1.3. Расположение основных узлов и агрегатов
автомобиля (вид снизу спереди): 1 – радиатор системы
охлаждения двигателя; 2 – тяга рулевой сошки; 3 –
пружина передней подвески; 4 – тяга рулевой трапеции; 5
– передний мост; 6 – передний рабочий тормозной
механизм; 7 – амортизатор передней подвески; 8 – рычаг
передней подвески; 9 – стабилизатор поперечной
устойчивости; 10 – двигатель; 11 – коробка передач; 12 –
передний карданный вал; 13 – рама
|
Расположение основных узлов и агрегатов представлено на рис.
1.3 и 1.4.
|

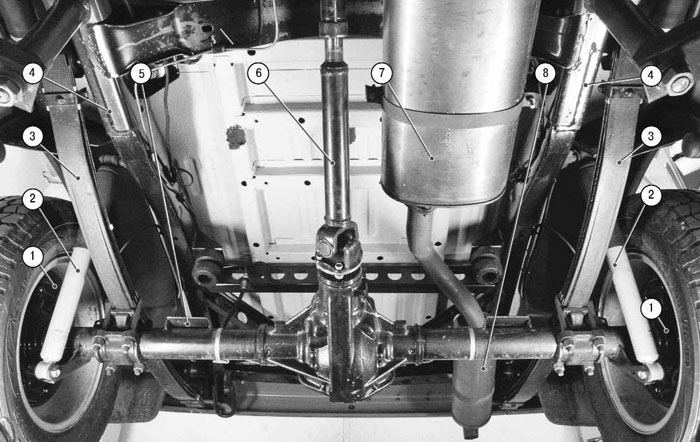

Рис. 1.4. Расположение основных узлов и агрегатов
автомобиля (вид снизу сзади): 1 – задний рабочий
тормозной механизм; 2 – амортизатор задней подвески; 3 –
рессора задней подвески; 4 – рама; 5 – задний мост; 6 –
задний карданный вал; 7 – дополнительный глушитель; 8 –
основной глушитель
|
Таблица 1.1 Техническая характеристика автомобиля UAZ Patriot
Общие данные |
Габаритные размеры
автомобиля, мм |
См. рис. 1.1 |
Масса снаряженного
автомобиля, кг |
2050 |
Полная масса автомобиля,
кг |
2650 |
Максимальная
грузоподъемность автомобиля (с водитегем. пассажирами и
грузом), кг |
600 |
Полная масса буксируемого
прицепа, кг: оборудованного тормозами не оборудованного
тормозами |
1500
750 |
Максимальная глубина
преодолеваемого брода, м |
0,5 |
Максимальный подъем,
преодолеваемый автомобилем полной массой, град(%) |
31(60) |
Число мест |
5* |
Максимальная скорость.
|
150 |
Расход топлива при
постоянной скорости 90 кцЧ л/100 км |
10,4 |
Расход тсплива при
постоянной скорости 120 кц?Ч ^МОкм |
14,5 |
Двигатель |
Модель |
ЗМЗ-409 |
Тип двигателя |
Бензиновый,
четырехцилиндровый, рядный, с системой распределенного
впрыска топлива и искровым зажиганием |
Рабочий объем, л |
2,7 |
Диаметр цилиндра х ход
поршня, мм |
95.5x94 |
Степень сжатия |
9 |
Число клапанов на цилиндр |
4 |
Номинальная мощность по
ГХТ14846-81 (нетто), кВт (л.с.) |
94,1 (128) |
Частота вращения
коленчатого вала двигателя при номинальной мощности,
мин-’ |
4400 |
Максимальный крутящий
момент по ГОСТ 14846-81 (нетто). Н м |
217,6 |
Частота вращения
коленчатого вала двигателя при максимальном крутящем
моменте,
МИН'1 |
4400 |
Минимальная частота
вращения коленчатого вага двигателя на холостом ходу,
мин-' |
800-900 |
Трансмиссия |
Сцепление |
Однодисковое, сухое |
Привод выключения
сцепления |
Гидравлический |
Коробка передач |
Пятиступенчатая, с
синхронизаторами на всех передачах переднего хода |
Передаточные числа
коробки передач:
I
передача
II
передача
III
передача
IV
передача
V
передача
передача заднего хода |
4,155
2,265
1,428
1,000
0,880
3,827 |
Раздаточная коробка |
Двухступенчатая,
механическая |
Трансмиссия |
Передаточные числа
раздаточной коробки:
I
передача
II
передача |
1,00
1,95 |
Мосты |
Одноступенчатые, передний
мост с устройством для отключения приводов колес |
Ходовая часть |
Передняя подвеска |
Зависимая,
рычажно-пружинная, с гидравлическими амортизаторами
двустороннего действия и стабилизатором поперечной
устойчивости |
Задняя подвеска |
Зависимая, рессорная, на
двух продольных полуэллиптических малолистовых
рессорах, с гидравлическими амортизаторами
двустороннего действия |
Колеса |
Штампованные или
легкосплавные |
Шины |
Радиальные, бескамерные |
Размер шин: колес со
штампованными дисками колес с легкосплавными дисками |
225/75
R16
245/70
R16 |
Рулевое управление |
Тип |
С регулируемым наклоном
рулевой колонки, с гидроусилителем |
Рулевой механизм |
Винт - шариковая гайка -
сектор |
Тормозная система |
Рабочая тормозная система |
С гидравлическим
приводом, вакуумным усилителем, знтиблокировочной
системой (ABS)
с электронной подсистемой распределения тормозных
усилий (EBD) |
Передние тормозные
механизмы |
Дисковые, со скобой
плавающего типа |
Задние тормозные
механизмы |
Барабанные, с одним
рабочим цилиндром |
Электрооборудование |
Схема электрооборудования |
Однопроводная,
отрицательный полюс источника тока соединен с «массой* |
Номинальное напряжение, В |
12 |
Аккумуляторная батарея |
6СТ-66АЗ, номинальная
емкость 66 А ч |
Генератор |
0 124
OAC5YA
(Bcsch)
или ААК5556 (Iskra),
переменного тока, трехфазный, со встроенным
выпрямительным блоком и регулятором напряжения |
Стартер |
0 001 109 063 (Bosch)
или
AZE2517 (Iskra),
дистанционного управления, с электромагнитным включением
и муфтой свободного хода |
Кузов |
Модель |
3163 |
Тип |
Цельнометаллический,
пятидверный, установлен на раме |
*По заказу устанавливают два дополнительных продольных
двухместных сиденья.
