Toyota Auris (2017 year). Manual in Slovak - part 27

461

7-3. Údržba svojpomocou

UK AURIS_HB_EE (OM12K97SK)

7

Údržba

 a

 starostlivo

sť

◆

Vpredu

◆

Vzadu



Typ A



Typ B

Umiestnenie podlahového zdviháku

Keď  používate  podlahový  zdvihák,  dodržujte  pokyny  uvedené
v príručke  dodávanej  ku  zdviháku  a  vykonávajte  činnosť  bez-
pečne.
Keď  vaše  vozidlo  zdvíhate  pomocou  podlahového  zdviháku,
umiestnite zdvihák správne. Nesprávne umiestnenie môže vaše
vozidlo poškodiť alebo spôsobiť zranenie.

462

7-3. Údržba svojpomocou

UK AURIS_HB_EE (OM12K97SK)

■

Motor 1NR-FE

Motorový priestor

Nádržka kvapaliny ostreko-
vačov

(



S. 480)

Nádržka chladiacej kvapaliny
motora

(



S. 474)

Uzáver plniaceho hrdla mo-
torového oleja (



S. 470)

Odmerka hladiny motoro-
vého oleja

(



S. 467)

Akumulátor

(



S. 477)

Poistková skrinka (



S. 508)

Elektrický ventilátor chladenia
Kondenzátor

(



S. 476)

Chladič

(



S. 476)

1

2

3

4

5
6
7
8
9

463

7-3. Údržba svojpomocou

UK AURIS_HB_EE (OM12K97SK)

7

Údržba

 a

 starostlivo

sť

■

Motor 1ZR-FAE

Nádržka kvapaliny ostreko-
vačov

(



S. 480)

Nádržka chladiacej kvapaliny
motora

(



S. 474)

Uzáver plniaceho hrdla mo-
torového oleja (



S. 470)

Odmerka hladiny motoro-
vého oleja

(



S. 467)

Akumulátor

(



S. 477)

Poistková skrinka (



S. 508)

Elektrický ventilátor chladenia
Kondenzátor

(



S. 476)

Chladič

(



S. 476)

1

2

3

4

5
6
7
8
9

464

7-3. Údržba svojpomocou

UK AURIS_HB_EE (OM12K97SK)

■

Motor 8NR-FTS

Nádržka chladiacej kvapaliny
motora

(



S. 474)

Nádržka chladiacej kvapaliny
medzichladiča (



S. 475)

Uzáver plniaceho hrdla mo-
torového oleja (



S. 470)

Odmerka hladiny motoro-
vého oleja

(



S. 467)

Akumulátor

(



S. 477)

Poistková skrinka (



S. 508)

Chladič

(



S. 476)

Kondenzátor

(



S. 476)

Elektrické ventilátory chladenia
Medzichladič
Nádržka kvapaliny ostrekova-
čov

(



S. 480)

1

2

3

4

5
6
7
8
9

10

11

465

7-3. Údržba svojpomocou

UK AURIS_HB_EE (OM12K97SK)

7

Údržba

 a

 starostlivo

sť

■

Motor 1ND-TV

Nádržka kvapaliny ostreko-
vačov

(



S. 480)

Nádržka chladiacej kvapaliny
motora

(



S. 474)

Uzáver plniaceho hrdla mo-
torového oleja (



S. 470)

Odmerka hladiny motorové-
ho oleja

(



S. 467)

Palivový filter

(



S. 481)

Akumulátor

(



S. 477)

Poistková skrinka (



S. 508)

Chladič

(



S. 476)

Elektrický ventilátor chladenia
Kondenzátor

(



S. 476)

Medzichladič

(



S. 476)

1

2

3

4

5
6
7
8
9

10

11

466

7-3. Údržba svojpomocou

UK AURIS_HB_EE (OM12K97SK)

■

Motor 1WW

Nádržka kvapaliny ostreko-
vačov

(



S. 480)

Nádržka chladiacej kvapaliny
motora

(



S. 474)

Uzáver plniaceho hrdla mo-
torového oleja (



S. 470)

Odmerka hladiny motoro-
vého oleja

(



S. 467)

Palivový filter

(



S. 482)

Poistková skrinka (



S. 508)

Akumulátor

(



S. 477)

Kondenzátor

(



S. 476)

Elektrické ventilátory chladenia
Medzichladič

(



S. 476)

Chladič

(



S. 476)

1

2

3

4

5
6
7
8
9

10

11

467

7-3. Údržba svojpomocou

UK AURIS_HB_EE (OM12K97SK)

7

Údržba

 a

 starostlivo

sť

Keď je motor ohriaty na prevádzkovú teplotu a je vypnutý, vykonajte
kontrolu hladiny oleja pomocou odmerky.

■

Kontrola motorového oleja

Benzínový  motor:  Zaparkujte  vozidlo  na  rovnom  podklade.  Po
vypnutí motora počkajte viac ako 5 minút, až olej stečie na dno
motora.
Naftový  motor:  Zaparkujte  vozidlo  na  rovnom  podklade.  Po  za-
hriatí  motora  a  jeho  vypnutí  počkajte  viac  ako  5  minút,  až  olej
stečie späť na dno motora.

Motorový olej

1

468

7-3. Údržba svojpomocou

UK AURIS_HB_EE (OM12K97SK)

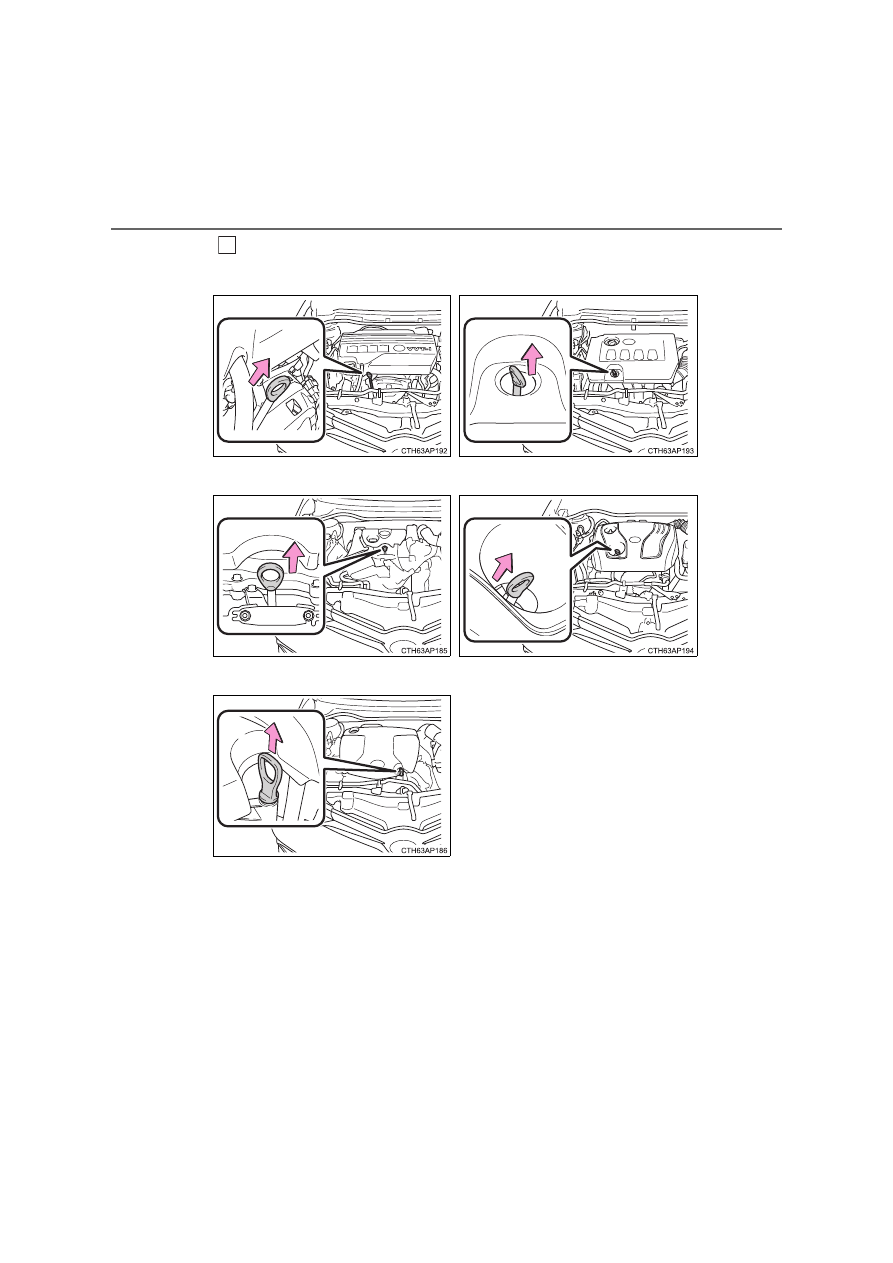

Vytiahnite odmerku von, pri tom držte handru pod jej koncom.

2



Motor 1NR-FE



Motor 1ZR-FAE



Motor 8NR-FTS



Motor 1ND-TV



Motor 1WW

469

7-3. Údržba svojpomocou

UK AURIS_HB_EE (OM12K97SK)

7

Údržba

 a

 starostlivo

sť

Utrite odmerku do sucha.
Zasuňte odmerku znova na doraz.
Vytiahnite odmerku a skontrolujte hladinu oleja, pri tom pod kon-
com odmerky držte handru.

Nízka
Normálna
Nadmerná

Tvar odmerky sa môže líšiť podľa typu vozidla alebo motora.
Utrite odmerku a zasuňte ju na doraz.

3
4
5

1
2
3



Plochá odmerka



Tvarovaná odmerka typu A



Tvarovaná odmerka typu B

6

470

7-3. Údržba svojpomocou

UK AURIS_HB_EE (OM12K97SK)

■

Doplnenie motorového oleja

Ak je hladina oleja pod alebo iba mierne nad značkou nízkej hladi-
ny, doplňte motorový olej rovnakého typu, ktorý už je v motore pou-
žitý.

Skontrolujte typ oleja a pripravte potrebné pomôcky ešte pred dopĺ-
ňaním oleja.



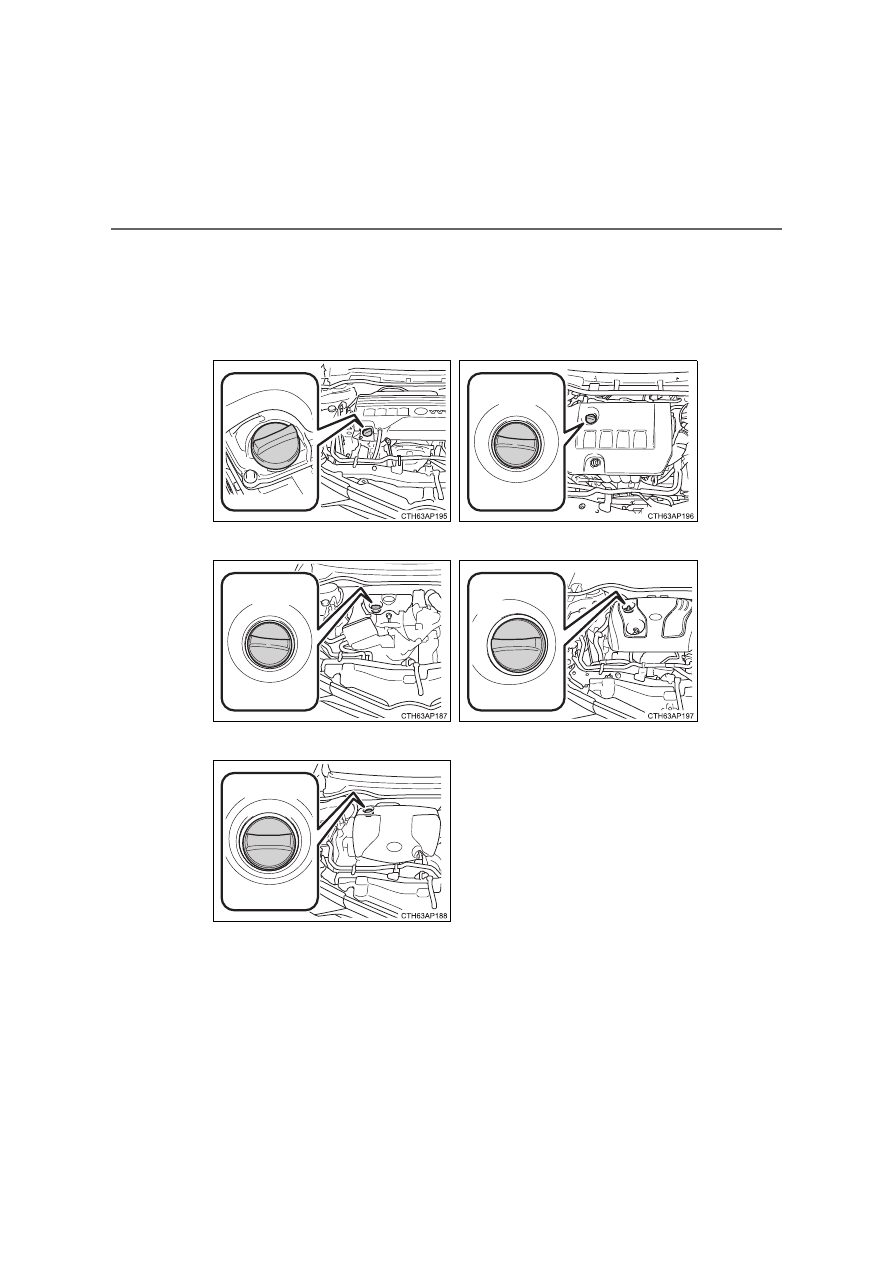

Motor 1NR-FE



Motor 1ZR-FAE



Motor 8NR-FTS



Motor 1ND-TV



Motor 1WW

471

7-3. Údržba svojpomocou

UK AURIS_HB_EE (OM12K97SK)

7

Údržba

 a

 starostlivo

sť

Vyberte uzáver plniaceho hrdla oleja jeho otáčaním doľava.
Dopĺňajte  motorový  olej  pomaly,  pri  tom  kontrolujte  hladinu  od-
merkou.
Nasaďte uzáver plniaceho hrdla oleja jeho otáčaním doprava.

Voľba motorového
oleja



S. 615

Množstvo oleja
(Nízka



 Plná)



Benzínový motor

1,5 litra



Naftový motor

1,3 litra

Položky

Čistý lievik

1
2

3

472

7-3. Údržba svojpomocou

UK AURIS_HB_EE (OM12K97SK)

■

Spotreba motorového oleja

Počas  jazdy  sa  spotrebuje  určité  množstvo  motorového  oleja.  V  nasledujú-
cich situáciách sa môže spotreba oleja zvýšiť a môže byť nutné doplniť moto-
rový olej medzi intervalmi údržby.

●

Keď je motor nový, napríklad priamo po nákupe vozidla alebo po výmene
motora

●

Ak je použitý olej nízkej kvality alebo olej neodpovedajúcej viskozity

●

Keď idete pri vysokých otáčkach motora alebo s ťažkým nákladom, pri ťaha-
ní, alebo pri jazde s častým zrýchľovaním a spomaľovaním.

●

Keď nechávate motor bežať dlhú dobu na voľnobeh, alebo keď jazdíte často
v hustej premávke

■

Po výmene motorového oleja (iba motory 8NR-FTS, 1ND-TV a 1WW)

Údaj údržby motorového oleja by mal byť vynulovaný. Vykonajte nasledujúce
úkony:



Vozidlá s 3kruhovým prístrojom
Prepnite displej na denné počítadlo kilometrov "A", keď beží motor.
(



S. 102)

Vypnite spínač motora.
Vozidlá bez systému bezkľúčového nastupovania a štartovania:
Pri stlačenom prepínacom spínači displeja alebo spínači "DISP" (



S. 102)

otočte spínač motora do polohy "ON" (neštartujte motor, pretože inak bude
režim nulovania zrušený). Držte stále stlačený spínač, až denné počítadlo
kilometrov zobrazí "000000".
Vozidlá so systémom bezkľúčového nastupovania a štartovania:
Pri stlačenom prepínacom spínači displeja alebo spínači "DISP" (



S. 102)

zapnite  spínač  motora  do  režimu  ZAPAĽOVANIE  ZAPNUTÉ  (neštartujte
motor,  pretože  inak  bude  režim  nulovania  zrušený).  Držte  stále  stlačený
spínač, až denné počítadlo kilometrov zobrazí "000000".



Vozidlá s 2kruhovým prístrojom
Prepnite displej na denné počítadlo kilometrov "A", keď beží motor.
(



S. 109)

Vypnite spínač motora.
Vozidlá bez systému bezkľúčového nastupovania a štartovania:
Pri  stlačenom  spínači  "TRIP"  (



S.  109)  otočte  spínač  motora  do  polohy

"ON" (neštartujte motor, pretože inak bude režim nulovania zrušený). Držte
stále stlačený spínač, až denné počítadlo kilometrov zobrazí "00000".
Vozidlá so systémom bezkľúčového nastupovania a štartovania:
Pri stlačenom spínači "TRIP" (



S. 109) prepnite spínač motora do režimu

ZAPAĽOVANIE ZAPNUTÉ (neštartujte motor, pretože inak bude režim nu-
lovania zrušený). Držte stále stlačený spínač, až denné počítadlo kilomet-
rov zobrazí "00000".

1

2

3

1

2

3

473

7-3. Údržba svojpomocou

UK AURIS_HB_EE (OM12K97SK)

7

Údržba

 a

 starostlivo

sť

VÝSTRAHA

■

Použitý motorový olej

●

Použitý  motorový  olej  obsahuje  potenciálne  škodlivé  látky,  ktoré  môžu
spôsobiť ochorenie pokožky, ako je zápal alebo rakovina kože. Vyvarujte
sa  preto  dlhého  a  opakovaného  kontaktu  s  olejom.  Dôkladne  sa  umyte
mydlom a vodou, aby ste odstránili použitý motorový olej z vašej pokožky.

●

Zlikvidujte použitý olej a filtre iba bezpečným a prijateľným spôsobom. Ne-
vyhadzujte  použitý  olej  a  filtre  do  domáceho  odpadu,  nevylievajte  ho  do
kanalizácie ani na zem.
Kontaktujte  ktoréhokoľvek  autorizovaného  predajcu  alebo  servis  Toyota
alebo  iného  riadne  kvalifikovaného  a  vybaveného  odborníka,  servisné
stredisko alebo obchod s náhradnými dielmi a informujte sa o možnosti re-
cyklácie alebo likvidácie.

●

Nenechávajte použitý olej v dosahu detí.

UPOZORNENIE

■

Aby ste zabránili vážnemu poškodeniu motora

Pravidelne kontrolujte hladinu oleja.

■

Keď vymieňate motorový olej

●

Dajte pozor, aby ste nerozliali motorový olej do súčastí vozidla.

●

Zabráňte preplneniu, pretože by mohlo dôjsť k poškodeniu motora.

●

Pri každom doplnení oleja skontrolujte hladinu oleja na odmerke.

●

Uistite sa, že je uzáver plniaceho hrdla oleja dotiahnutý.

■

Motorový olej (iba motor 1ND-TV)

Použitie iného motorového oleja ako ACEA C2 môže poškodiť katalyzátor.

■

Motorový olej (iba motor 1WW)

Používanie iného motorového oleja ako "Toyota Genuine Motor Oil 5W-30
Premium  Fuel  Economy  for  1WW/2WW  engines"  alebo  niektorý  ďalší
schválený motorový olej, môže poškodiť katalyzátor.
Ak  "Toyota  Genuine  Motor  Oil  5W-30  Premium  Fuel  Economy  for  1WW/
2WW engines" alebo niektorý z iných schválených motorových olejov nie sú
momentálne dostupné, môže byť pre doplnenie použitý až 1 liter oleja triedy
ACEA C3. (



S. 615)

474

7-3. Údržba svojpomocou

UK AURIS_HB_EE (OM12K97SK)

Hladina chladiacej kvapaliny je uspokojujúca, ak je pri studenom mo-
tore medzi ryskami na nádržke "FULL" (plná) a "LOW" (nízka).

■

Nádržka chladiacej kvapaliny motora



Motory 1NR-FE, 1ZR-FAE a 1ND-TV

Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)

Ak  je  hladina  na  alebo  pod
ryskou  "LOW",  doplňte  chladia-
cu kvapalinu až k ryske "FULL".



Motor 8NR-FTS

Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)

Ak  je  hladina  na  alebo  pod
ryskou  "LOW",  doplňte  chladia-
cu kvapalinu až k ryske "FULL".



Motor 1WW

Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)

Ak  je  hladina  na  alebo  pod
ryskou  "LOW",  doplňte  chladia-
cu kvapalinu až k ryske "FULL".

Chladiaca kvapalina

1
2
3

1
2
3

1
2
3

475

7-3. Údržba svojpomocou

UK AURIS_HB_EE (OM12K97SK)

7

Údržba

 a

 starostlivo

sť

■

Nádržka chladiacej kvapaliny medzichladiča (iba motor 8NR-FTS)

Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)

Ak  je  hladina  na  alebo  pod
ryskou  "LOW",  doplňte  chladia-
cu kvapalinu až k ryske "FULL".

■

Voľba chladiacej kvapaliny



Okrem motora 1WW

Používajte iba "Toyota Super Long Life Coolant" alebo podobnú vysoko kva-

litnú  bezsilikátovú,  bezaminovú,  bezdusitanovú  a  bezboritanovú  chladiacu

kvapalinu na bázi etylénglykolu s technológiou trvanlivých hybridných orga-

nických kyselín.
"Toyota Super Long Life Coolant" je zmesou 50 % chladiacej kvapaliny a 50 %

deionizovanej vody. (Minimálna teplota: -35



C)

Pre podrobnosti o chladiacej kvapaline kontaktujte ktoréhokoľvek autorizova-

ného predajcu alebo servis Toyota, alebo iného riadne kvalifikovaného a vy-

baveného odborníka.



Motor 1WW

Používajte iba "Toyota Genuine Premium Long Life Coolant 1WW/2WW" ale-

bo ekvivalentný.
Koncentrovaný produkt "Toyota Genuine Premium Long Life Coolant 1WW/

2WW"  je  nutné  vždy  zmiešať  v  pomere  50  %  chladiacej  kvapaliny  a  50  %

deionizovanej vody. (Minimálna teplota: -35



C)

Pre podrobnosti o chladiacej kvapaline kontaktujte ktoréhokoľvek autorizova-

ného predajcu alebo servis Toyota, alebo iného riadne kvalifikovaného a vy-

baveného odborníka.

■

Ak hladina chladiacej kvapaliny klesne krátko po doplnení

Pohľadom skontrolujte chladič, hadice, uzáver nádržky chladiacej kvapaliny

motora, výpustný kohút a vodné čerpadlo.
Ak nezistíte žiadny únik, nechajte tlak uzáveru a tesnosť chladiaceho systé-

mu  skontrolovať  u  ktoréhokoľvek  autorizovaného  predajcu  alebo  v  servise

Toyota, alebo u iného riadne kvalifikovaného a vybaveného odborníka.

1
2
3

VÝSTRAHA

■

Keď je motor horúci

Neodstraňujte uzáver nádržky chladiacej kvapaliny motora.
Chladiaci systém môže byť pod tlakom a pri odstránení uzáveru môže horú-
ca chladiaca kvapalina vystrieknuť a spôsobiť vážne zranenia, napr. popá-
leniny.

476

7-3. Údržba svojpomocou

UK AURIS_HB_EE (OM12K97SK)

Skontrolujte chladič, kondenzátor a medzichladič

*

 a odstráňte z nich

všetky nečistoty.
Ak je niektorá z týchto súčastí extrémne znečistená, nechajte vozidlo
prezrieť  ktorýmkoľvek  autorizovaným  predajcom  alebo  servisom
Toyota, alebo iným riadne kvalifikovaným a vybaveným odborníkom.

*

: Iba motory 1ND-TV a 1WW

UPOZORNENIE

■

Keď dopĺňate chladiacu kvapalinu

Chladiaca kvapalina nie  je ani obyčajná  voda, ani čistý nemrznúci  prípra-
vok. Musí sa použiť správna zmes vody a nemrznúceho prípravku, aby bolo
zaistené  riadne  mazanie,  ochrana  proti  korózii  a  chladenie.  Prečítajte  si
údaje na štítku nemrznúceho prípravku alebo chladiacej kvapaliny.

■

Ak rozlejete chladiacu kvapalinu

Umyte ju vodou, aby ste zabránili poškodeniu súčastí alebo laku.

Chladič, kondenzátor a medzichladič

VÝSTRAHA

■

Keď je motor horúci

Nedotýkajte sa chladiča, kondenzátora alebo medzichladiča, pretože môžu
byť horúce a môžu spôsobiť vážne zranenia, napr. popáleniny.
