Toyota Spade (2017 year). Manual japanese - part 16

239

5-1. エアコンとデフォッガーの使い方

室内装備・機能

を押す

ボタンを押すたびに外気導入・内気循環に切りかわります。

内気循環を選択しているときは、

の表示灯が点灯します。

を押す

内気循環に切りかわり、上半身に送風して花粉を除去します。通常約 3 分後に

を押す前のモードにもどります。

途中で止めるときは、再度

を押すと前のモードにもどります。

スイッチを押す

エアコン送風時に「ナノイー」が作動

し、

の表示灯が点灯します。

（「ナノイー」について：oP. 242）

外気導入・内気循環を切りかえるには

花粉除去機能を使うには

「ナノイー」を使うには

BTO52CU023

240

5-1. エアコンとデフォッガーの使い方

吹き出し口の調整

吹き出し口の開閉

開ける

閉じる

■

オート設定の作動について

風量は温度設定と外気の状態により自動で調整されるため、

を押した直後、

温風や冷風の準備ができるまでしばらく送風が停止する場合があります。

風向きの調整と吹き出し口の開閉

BTO51CU016

BTO51CU017

1
2

知識

241

5-1. エアコンとデフォッガーの使い方

室内装備・機能

■

ガラスの曇りについて

●

車室内の湿度が高いときはガラスが曇りやすくなります。その場合は、

を

ON にすると、吹き出し口から除湿された風が出るため、効果的に雲りを取る
ことができます。

●

を ON から OFF にすると、ガラスが曇りやすくなります。

●

内気循環を使うとガラスが曇る場合があります。

■

外気導入・内気循環について

トンネルや渋滞などで、汚れた外気を車内に入れたくないときや、外気温度が高
いときに冷房効果を高めたい場合は、内気循環にすると効果的です。

■

エアコン使用中に

の作動表示灯が消灯したときは

システムの異常が考えられますので、安全な場所に車を止めて、いったんエアコ
ンスイッチを OFF にしてから、もう一度 ON にしてください。再度消灯する場
合は、スイッチを OFF にしてからトヨタ販売店で点検を受けてください。

■

外気温度が 0 ℃近くまで下がったとき

を押しても除湿効果が働かない場合があります。

■

花粉除去モードについて

●

外気温が低いときは、フロントウインドウガラスの曇りを防止するために次の
ような作動をする場合があります。

･内気循環に切りかわらない
･除湿機能が作動する
･約 1 分後に作動が停止する

●

雨天時はガラスが曇るため、

を押してください

●

湿度が非常に高いときに使うとガラスが曇る場合があります。

●

花粉除去モードが OFF のときも花粉はフィルターで取り除かれています。

242

5-1. エアコンとデフォッガーの使い方

■

「ナノイー」

※ 1

について

エアコンには「ナノイー」技術が搭載されています。この技術は運転席側の吹き
出し口を通じて、水に包まれた肌や髪にやさしい弱酸性の「ナノイー」を放出し、
室内を爽やかな空気で満たします

※ 2

。

●

「ナノイー」の作動中、次の条件で効果を発揮します。次の条件以外では、効果

が十分に得られない場合があります。

･吹き出し口が

、

または

のとき

･運転席側の吹き出し口が開いているとき

●

「ナノイー」作動時は、微量のオゾンが発生し、かすかに臭うことがありますが、

森林など、自然界に存在する程度の量なので、人体に影響はありません。

●

作動中、かすかに作動音が聞こえることがありますが、異常ではありません。

※ 1

「nanoe」、「ナノイー」および「nanoe」マークは、パナソニック株式会社

の商標です。

※ 2

温湿度環境、風量・風向きによっては「ナノイー」の効果が十分に得られな
い場合があります。

■

換気とエアコンの臭いについて

●

車室外の空気を車室内に取り入れたいときは、外気導入にしてください。

●

エアコン使用中に、車室内外のさまざまな臭いがエアコン装置内に取り込まれ
て混ざり合うことにより、吹き出し口からの風に臭いがすることがあります。

●

エアコン始動時に発生する臭いを抑えるために、駐車時は外気導入にしておく
ことをおすすめします。

●

エアコン始動時に発生する臭いを抑えるために、オート設定での使用時にはエ
アコン始動直後、しばらく送風が停止する場合があります。

■

エアコンフィルターについて
oP. 361

警告

■

フロントウインドウガラスの曇りを防止するために

外気の湿度が高いときにエアコンを低い設定温度で作動させているときは、

を押さないでください。外気とガラスの温度差でガラスの外側が曇り、視

界をさまたげる場合があります。

■

「ナノイー」について

このシステムは、高電圧の部品を含むため、分解・修理はしないでください。
修理が必要な場合は、トヨタ販売店に問い合せください。

243

5-1. エアコンとデフォッガーの使い方

室内装備・機能

注意

■

バッテリーあがりを防ぐために

エンジン停止中は、必要以上にエアコンを使用しないでください。

■

「ナノイー」の損傷を防ぐために

運転席の吹き出し口の近くでスプレーを使用したり、吹き出し口にものをはめ
込んだり貼ったりしないでください。システムが正常に働かなくなるおそれが
あります。

244

5-1. エアコンとデフォッガーの使い方

マニュアルエアコン装着車

オン／オフ

押すごとにオン／オフが切りかわり、
作動中は表示灯が点灯します。

オートエアコン装着車

オン／オフ

押すごとにオン／オフが切りかわり、
作動中は表示灯が点灯します。
リヤウインドウデフォッガーは自動的
にオフになります。

作動時間は外気温度や車速によって
かわります。

■

作動条件

スマートエントリー＆スタートシステム非装着車

エンジンスイッチが“ON”のとき

スマートエントリー＆スタートシステム装着車

エンジンスイッチがイグニッション ON モードのとき

■

ミラーヒーターについて（ミラーヒーター装着車）

リヤウインドウデフォッガーをオンにするとミラーヒーターも同時に作動しま
す。

リヤウインドウデフォッガー（曇り取り）

リヤウインドウの曇りを取るときにお使いください

知識

245

5-1. エアコンとデフォッガーの使い方

室内装備・機能

警告

■

ミラーヒーター作動中の警告（ミラーヒーター装着車）

ドアミラー表面が熱くなります。やけどをするおそれがあるのでふれないでく
ださい。

注意

■

バッテリーあがりを防ぐために

連続して長時間使用すると、バッテリーあがりの原因となります。

246

5-1. エアコンとデフォッガーの使い方

オン／オフ

フロントワイパーデアイサーは約 15
分で自動的にオフになります。

■

作動条件

スマートエントリー＆スタートシステム非装着車

エンジンスイッチが“ON”のとき

スマートエントリー＆スタートシステム装着車

エンジンスイッチがイグニッション ON モードのとき

フロントワイパーデアイサー

★

：グレード、オプションなどにより、装備の有無があります。

フロントウインドウガラスとワイパーブレードの凍結を防ぐためにお使
いください

知識

警告

■

作動中の警告

フロントウインドウガラス下部および運転席側フロントピラー横の表面が熱く
なっており、やけどをするおそれがあるのでふれないでください。

247

室内装備・機能

5-2. 室内灯のつけ方

室内灯一覧

パーソナルランプ／インテリアランプ（前側）（oP. 248）

インテリアランプ（うしろ側）（oP. 248）

エンジンスイッチ照明

（スマートエントリー＆スタートシステム装着車）

フロント足元照明

★

：グレード、オプションなどにより、装備の有無があります。

1
2
3

248

5-2. 室内灯のつけ方

ランプを消灯する

ドアポジション（ドア連動）

ランプを点灯する

ランプを点灯・消灯する

ランプを消灯する

ドアポジション（ドア連動）

ランプを点灯する

インテリアランプ（前側）

BTO53CU002

1
2
3

パーソナルランプ

BTO53CU003

インテリアランプ（うしろ側）

1
2
3

249

5-2. 室内灯のつけ方

室内装備・機能

■

イルミネーテッドエントリーシステム

スマートエントリー＆スタートシステム非装着車

インテリアランプのスイッチがドアポジションのとき、ドアの施錠／解錠・ドア
の開閉・エンジンスイッチの位置により、各部の照明が自動的に点灯・消灯しま
す。

スマートエントリー＆スタートシステム装着車

インテリアランプのスイッチがドアポジションのとき、ドアの施錠／解錠・ドア
の開閉・エンジンスイッチの状態により、各部の照明が自動的に点灯・消灯しま
す。

■

バッテリーあがりを防ぐために

インテリアランプのスイッチがドアポジションで、エンジンスイッチが“LOCK”

★

または OFF

★

の場合、室内灯が点灯したままのときは、約 20 分後に自動消灯します。

■

販売店で設定可能な機能

室内灯の消灯までの時間などの設定を変更できます。

（カスタマイズ一覧：oP. 439）

知識

注意

■

バッテリーあがりを防止するために

エンジンが停止した状態で、長時間ランプを点灯しないでください。

★

：グレード、オプションなどにより、装備の有無があります。

250

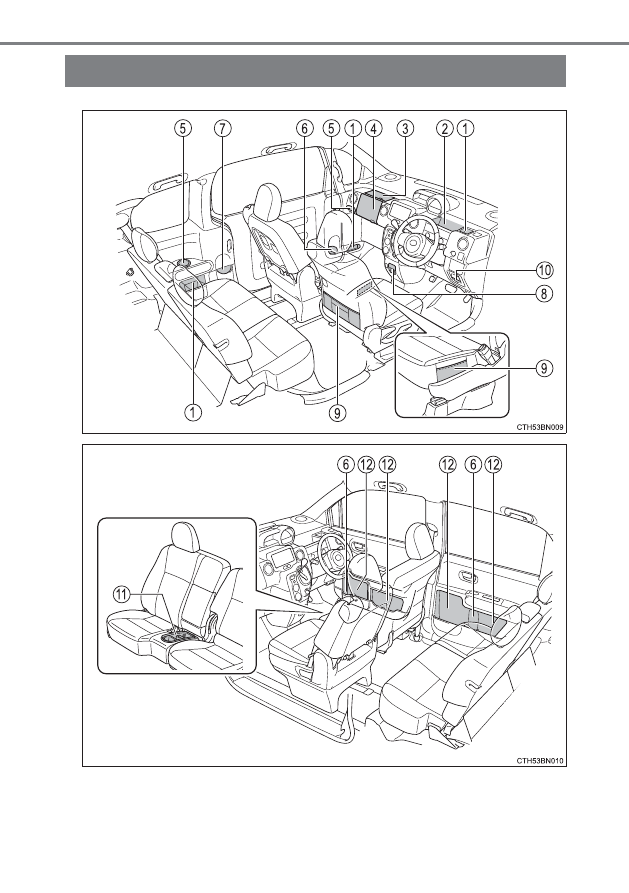

5-3. 収納装備

収納装備一覧

251

5-3. 収納装備

室内装備・機能

小物入れ

（oP. 257）

運転席アッパートレイ

（oP. 252）

助手席アッパートレイ

（oP. 253）

助手席グローブボックス

（oP. 253）

カップホルダー（oP. 255）

ボトルホルダー（oP. 262）

アンブレラホルダー

★

／リヤシート前小物入れ

★

（oP. 263, 258）

センターマルチボックス

★

／センタークラスター
小物入れ

★

（oP. 257, 259）

シートポケット

★

（oP. 261）

カードホルダー（oP. 257）

ベンチシート
カップホルダー付
クッショントレイ

★

（oP. 256）

ドアポケット

（oP. 264）

警告

■

収納装備に放置してはいけないもの

メガネ・ライターやスプレー缶を収納装備内に放置したままにしないでくださ
い。
放置したままでいると、次のようなことが起こるおそれがあり危険です。

●

室温が高くなったときの熱や、他の収納物との接触などにより、メガネが変形
やひび割れを起こす

●

室温が高くなったときにライターやスプレー缶が爆発したり、他の収納物との
接触でライターが着火したりスプレー缶のガスがもれるなどして火災につな
がる

■

収納装備を使わないときや走行中の留意事項

フタを必ず閉じてください。
急ブレーキ時などに、開いたフタに体があたったり、収納していたものが飛び
出したりして、思わぬ事故につながるおそれがあります。

★

：グレード、オプションなどにより、装備の有無があります。

1
2

5
6
7

252

5-3. 収納装備

運転席アッパートレイ

警告

■

運転席アッパートレイについて

●

運転中、視界をさえぎるようなものは収納しないでください。思わぬ事故につ
ながるおそれがあります。

●

運転中、ハンドルのすき間から使用しないでください。腕がハンドルに挟まれ
てけがをするおそれがあります。
また、ハンドル操作に支障を及ぼすなど思わぬ事故につながるおそれがありま
す。

●

運転席アッパートレイに転がりやすいものや倒れて外に出てくるような背の
高いものを置かないでください。収納していたものが飛び出したりして、思わ
ぬ事故につながるおそれがあり危険です。

253

5-3. 収納装備

室内装備・機能

フタを開ける

■

助手席グローブボックスについて

ティッシュボックスを収納し使用することができます。

助手席アッパートレイ

助手席グローブボックス

知識

中敷きトレイとゴムマットを取り出す

254

5-3. 収納装備

中敷きトレイ、ゴムマットをもどす

中敷きトレイをもどすときは、切りかき側を車両前方にして設置してくださ
い。

ゴムマットは運転席アッパートレイに収納できます。

ティッシュボックスを設置する

ティッシュ取り出し口からティッシュ
ペーパーが取り出せるように設置してく
ださい。

警告

■

走行中の警告

●

助手席グローブボックスとアッパートレイを必ず閉じてください。
急ブレーキや急旋回時などに、開いたフタが体にあたったり、収納していたも
のが飛び出したりして、思わぬ事故につながりけがをするおそれがあります。

●

助手席アッパートレイのフタの上にものを置かないでください。
走行中、ものが飛び出したりして、思わぬ事故につながりけがをするおそれが
あります。

注意

■

破損を防ぐために

助手席シートの背もたれを前倒しするとき、もどすときは、助手席グローブボッ
クスのフタを必ず閉じてください。ヘッドレストがフタにあたるおそれがあり
ます。
