223

3. メーターの見方

3

メーターの見方

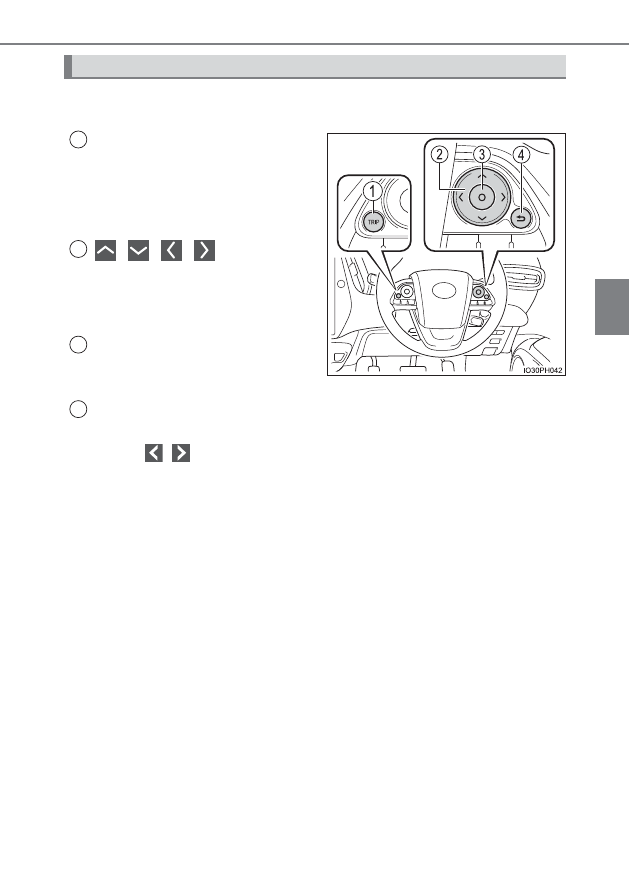

ハンドルに装着されているメーター操作スイッチを使って、画面表示の
切りかえや、画面に表示された機能に関する設定操作などを行います。

ボ タ ン を 押 す た び、オ ド メ ー
ター・トリップメーターなどの走
行距離表示および、それぞれの走
行距離に関する燃費情報が切り
かわります。（→ P. 241）

・

・

・

の位置を押し

て、画面のスクロール

※

や表示

内容の切りかえ

※

、カーソルの移

動などの操作を行います。

選択されている項目の決定やON／
OFFの切りかえなどの操作に使用
します。

押すと、ひとつ前の画面にもどります。

※

画面のスクロールや表示の切りかえなどが可能な画面では、操作方向を示す
マーク（

・

など）が表示されます。

メーター表示に関する操作を行うときは

1

2

3

4

224

3. メーターの見方

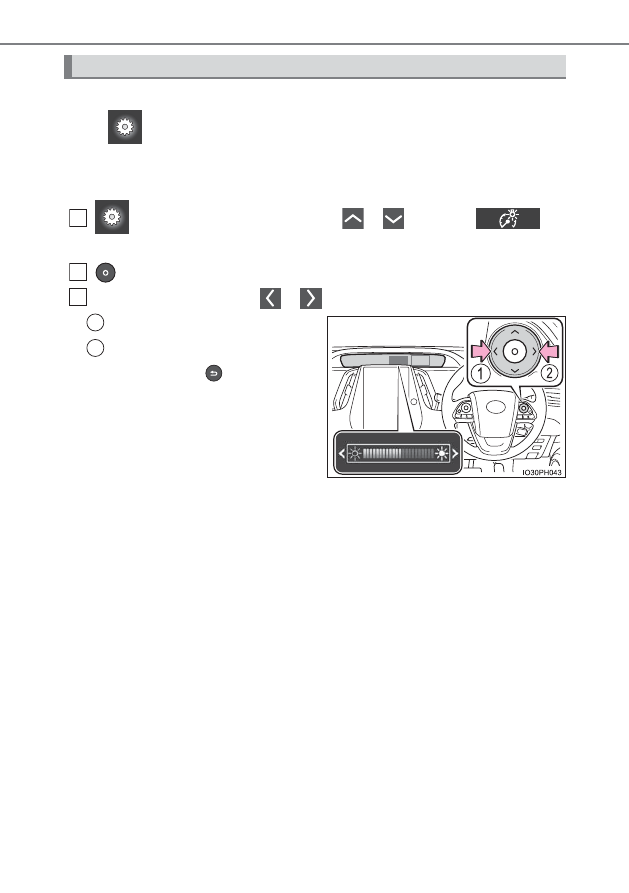

メーター照度を調整するときは、マルチインフォメーションディスプレ

イの

画面（→ P. 273）で操作を行います。

車幅灯の点灯状態、および周囲の明るさにより、選択できる照度は異なります。

（→ P. 229）

画面でメーター操作スイッチの

／

を押して、

を選択する

を押して、カーソルを表示させる

メーター操作スイッチの

／

を押して、メーター照度を調整する

暗くなる

明るくなる

調整が完了したら、

を押して前の画

面にもどします。

メーター照度の調整

1

2
3

1
2

225

3. メーターの見方

3

メーターの見方

パワースイッチの操作や車両の状況などに応じて、いくつかの情報が
ディスプレイ上に自動表示されます。

■

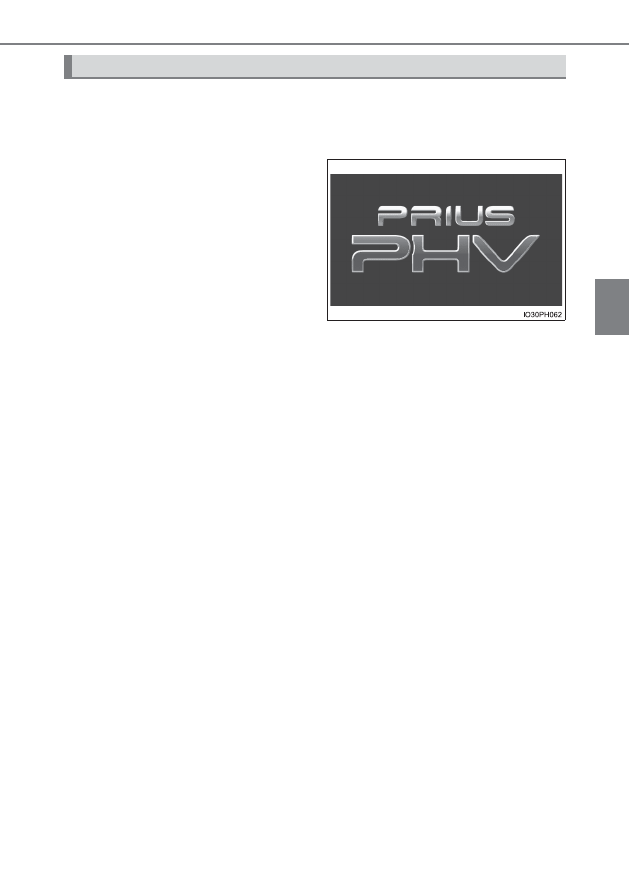

ハイブリッドシステム始動時

ハイブリッドシステムを始動す
ると、メインディスプレイ上に
オープニングアニメーションが
表示されます。

アニメーションの終了後、通常の画
面表示にかわります。

オープニングアニメーションの実施
中に次の操作を行ったときは、アニ
メーション表示が中断されます。

･ シフトポジションを P 以外に切りかえたとき
･ シンプルインテリジェントパーキングアシスト

★

を ON にしたとき

■

走行支援システムが作動しているとき

レーダークルーズコントロール（全車速追従機能付き）

★

（→ P. 419）

や LDA（ステアリング制御機能付き車線逸脱警報）

★

（→ P. 409）

などの使用時は、マルチインフォメーションディスプレイに各システ
ムに関する情報が、状況に応じて自動表示されます。

表示される情報や表示内容などの詳細については、各システムの説明ページを
参照してください。

■

車両についてお知らせしたいことがあるとき

誤ったシフトポジションを選択したり、車両のシステムに問題が発生
したりした際には、マルチインフォメーションディスプレイに警告
メッセージ（または画像）が表示されます。

警告メッセージが表示されたときは、画面に表示された指示に従って、それぞ
れ対処してください。（→ P. 654）

ディスプレイ上に自動表示される情報

★

：グレード、オプションなどにより、装備の有無があります。

226

3. メーターの見方

■

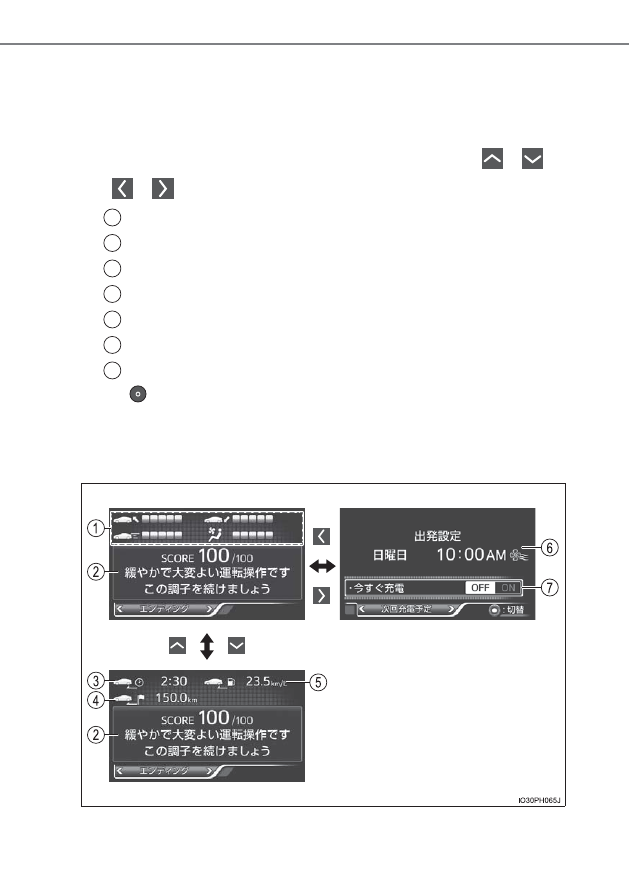

ハイブリッドシステム停止時

●

ハイブリッドシステムを停止すると、マルチインフォメーション
ディスプレイにエンディング画面が表示されます。

（約 30 秒間表示

されます

※1

）

エンディング画面の表示中、メーター操作スイッチの

／

／

／

を操作することで、次の情報を確認できます。

エコジャッジ採点項目のスコア表示（→ P. 259, 270）

エコジャッジの採点結果とアドバイス表示

ハイブリッドシステム始動後の走行時間

ハイブリッドシステム始動後の走行距離

ハイブリッドシステム始動後の平均燃費

次回充電予定

※2

「今すぐ充電」の ON・OFF 設定（→ P. 166）

を押すたびに、「今すぐ充電」の ON・OFF が切りかわります。

※1

ドアを施錠したときは、すぐに表示が消えます。

※2

タイマー充電スケジュールが登録されているときに表示されます。

（→ P. 157）

●

ハイブリッドシステムを停止したとき、

「駆動用電池冷却」の実施を

確認する画面が表示されることがあります。（→ P. 128）

1
2
3
4
5
6
7

227

3. メーターの見方

3

メーターの見方

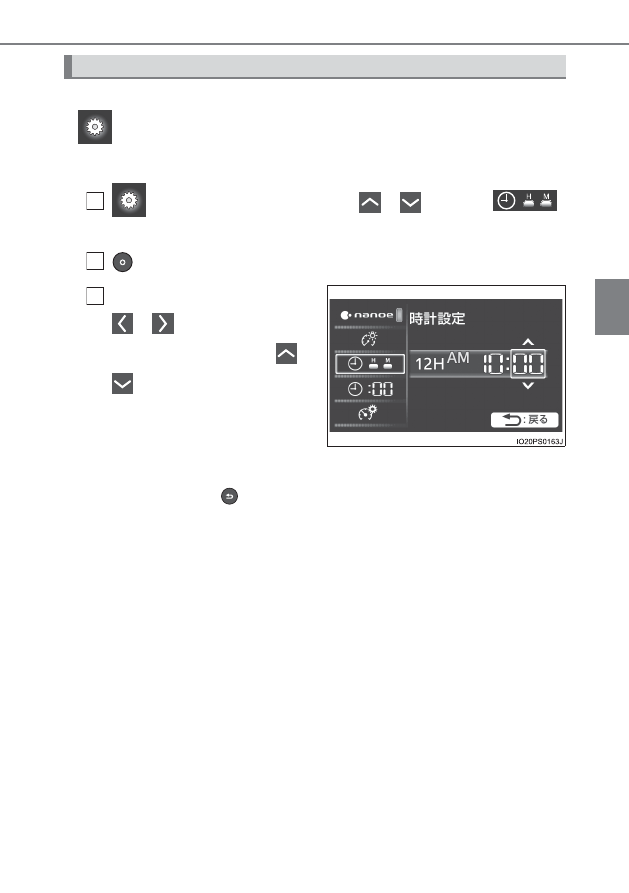

時刻を合わせるときは、マルチインフォメーションディスプレイの

画面（→ P. 273）で操作を行います。

■

時刻を調整するときは

画面でメーター操作スイッチの

／

を押して、

を選択する

を押して、カーソルを表示させる

メ ー タ ー 操 作 ス イ ッ チ の

／

を押して調整する項

目にカーソルを合わせ、

／

を押して設定を変更する

12 時間表示にするときは「12H」
を、24

時 間表 示 に す る と き は

「24H」を表示させます。

「分」を調整すると、自動的に 00 秒から作動開始します。

設定が完了したら、

を押して前の画面にもどします。

時計の調整

1

2

3

228

3. メーターの見方

■

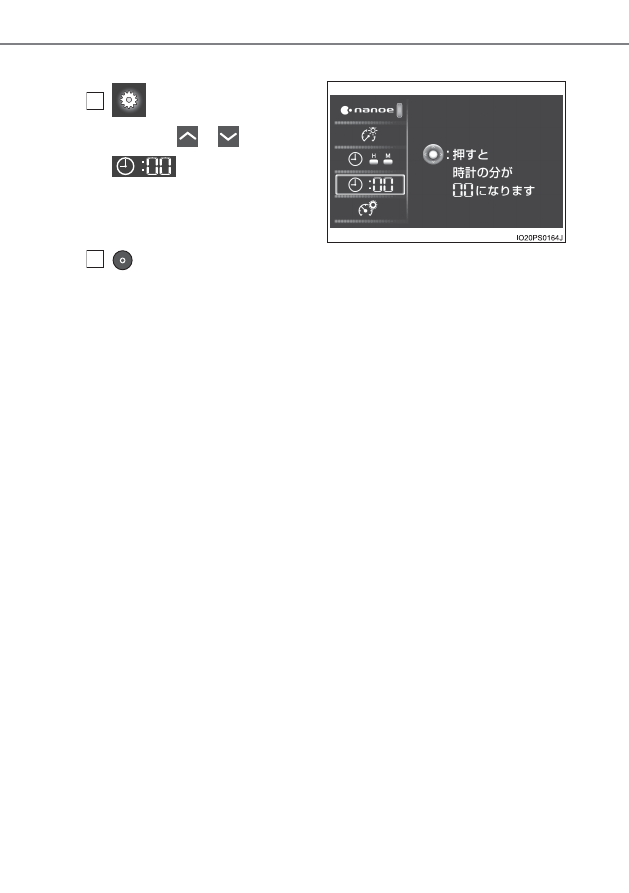

正時合わせするときは

画 面 で メ ー タ ー 操 作 ス

イ ッ チ の

／

を 押 し て、

を選択する

を押す

「分」の表示が「00」にかわります。

変更する前の分表示が 1 ∼ 29 のときは切り捨て、30 ∼ 59 のときは時表示
がくり上げされます。

（例）1：00 ∼ 1：29 → 1：00

1：30 ∼ 1：59 → 2：00

1

2

229

3. メーターの見方

3

メーターの見方

■

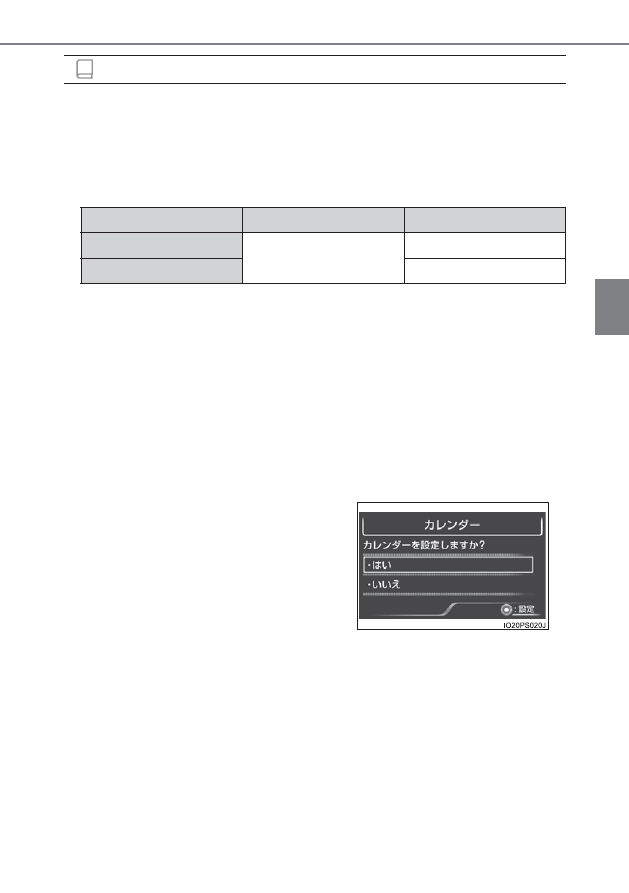

メーターの作動条件

パワースイッチが ON モードのとき

■

メーター照度調整について（→ P. 224）

●

車幅灯の点灯状態、および周囲の明るさにより、選択できる照度が次のように
異なります。

※

調整画面には 22 段階の目盛りが表示されますが、1 段階目（最も暗い状態）
以外の段階を選択しても、最も明るい状態のままメーター照度は変化しませ
ん。ただし、1 または 22 以外の段階に調整した場合は、周囲が暗い状態で車
幅灯を点灯したとき、調整されている値でメーター照明が点灯します。

●

周囲が暗いときに車幅灯を点灯すると、メーター照明が減光されます。ただし、
メーター照度を最小または最大（メーター照度調整値の 1 または 22）に設定
しているときは、車幅灯を点灯しても減光されません。

■

補機バッテリー端子の脱着をしたとき

時計の設定がリセットされます。

■

カレンダー設定について

●

カレンダー設定を実施するまでは、パワースイッチをONモードにするたびに確
認画面が表示されます。

●

設定済みのカレンダー情報は、

「メーターカスタマイズ」設定で変更することが

できます。（→ P. 276）

知識

車幅灯の消灯中

車幅灯の点灯中

周囲が明るいとき

2 段階

※

2 段階

※

周囲が暗いとき

22 段階

補機バッテリーの交換や補機バッテリーあ
がりなどによってカレンダーの記録が中断
された場合は、それぞれの処置後にパワース
イッチを ON モードにしたとき、カレンダー
の設定確認画面がマルチインフォメーショ
ンディスプレイに自動表示されます。

●

日付の情報が設定されていないと、電費／
燃費の記録が正しく行われません。カレン
ダー設定の確認画面が表示されたときは、
必ず設定を行ってください。（→ P. 273）

230

3. メーターの見方

■

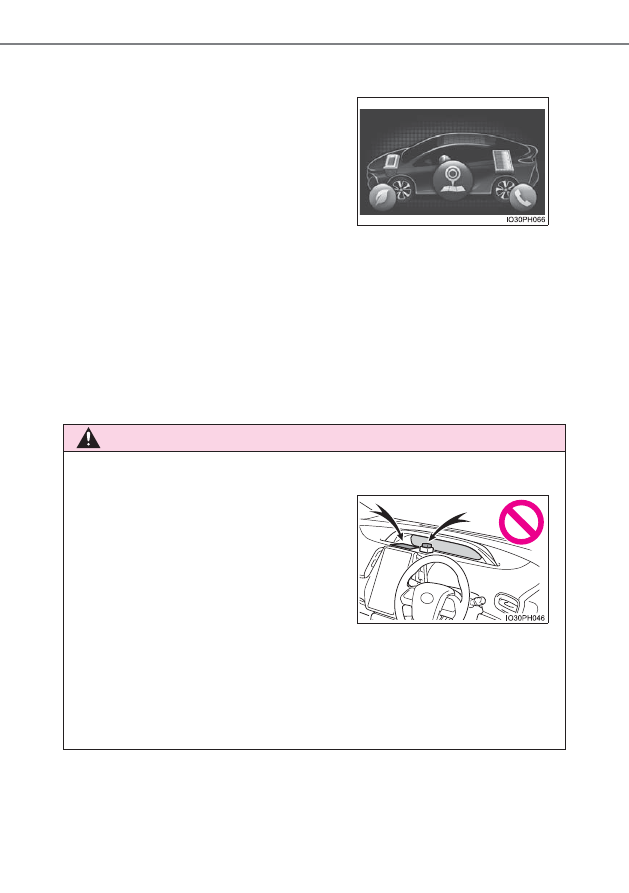

ナビゲーションシステムのメニュー画面を操作したとき

（メーカーオプションのナビゲーションシステム装着車）

■

液晶ディスプレイについて

ディスプレイに小さな斑点や光点が表示されることがあります。これは液晶ディ
スプレイ特有の現象でそのまま使用しても問題ありません。

■

割り込み表示について

ドライブモードセレクトスイッチやエアコンなどの一部の機能は、操作に連動し
て、マルチインフォメーションディスプレイ上に割り込み画面を表示します。
これらの機能の割り込み表示が不要な場合は、「メーターカスタマイズ」設定で
OFF に設定することもできます。（→ P. 276）

ナビゲーションシステムでメニュー画面を
操作すると、マルチインフォメーションディ
スプレイ上にメニュー画面のアイコンが割
り込み表示されます。

※

※

「メーターカスタマイズ」設定で、ナビゲー

ションシステムの割り込み表示を OFF に
設定することもできます。（→ P. 276）

警告

■

事故を防ぐために

■

走行中の警告

安全のため、メーター操作スイッチはできるだけ走行中に操作しないでくださ
い。メーター操作スイッチは、安全な場所に停車して操作してください。走行
中に操作すると、ハンドル操作を誤るなど、思わぬ事故につながるおそれがあ
り危険です。また、走行中は画面を見続けないでください。

メ ー タ ー 表 示 部 の 前 に も の を 置 い た り、
シールなどを貼り付けたりしないでくださ
い。置いたものがメーター表示のさまたげ
となったり、表示部に映り込んでメーター
表示が見えなくなったりして、思わぬ事故
につながるおそれがあり危険です。

231

3. メーターの見方

3

メーターの見方

注意

■

低温時の画面表示について

画面の温度が極めて低いときは、画面表示の切りかえが遅れる場合があります
ので、車室内を暖めてください。

232

3. メーターの見方

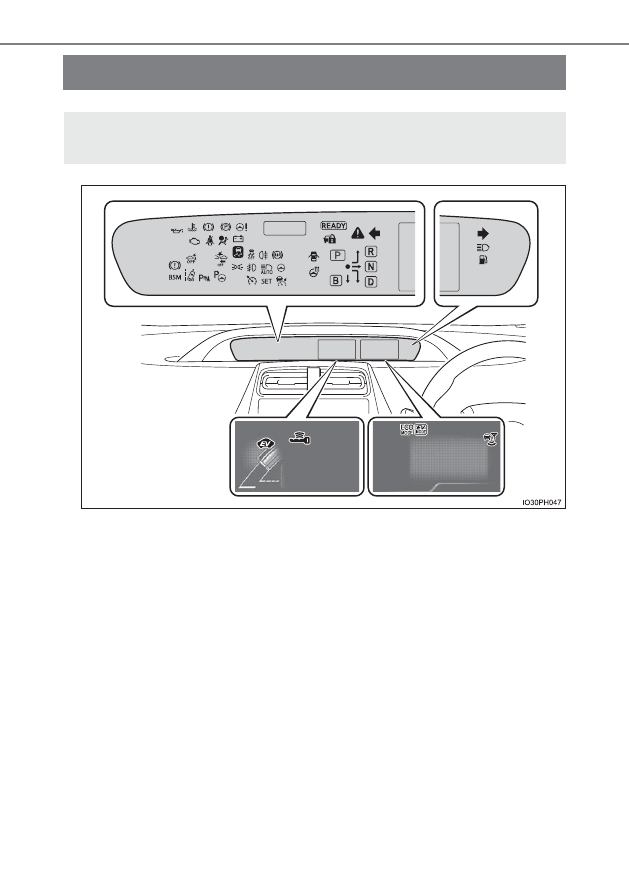

警告灯／表示灯

メーター内の警告灯／表示灯でお車の状況をお知らせします。

次のイラストは、説明のためすべての警告灯／表示灯を示しています。

233

3. メーターの見方

3

メーターの見方

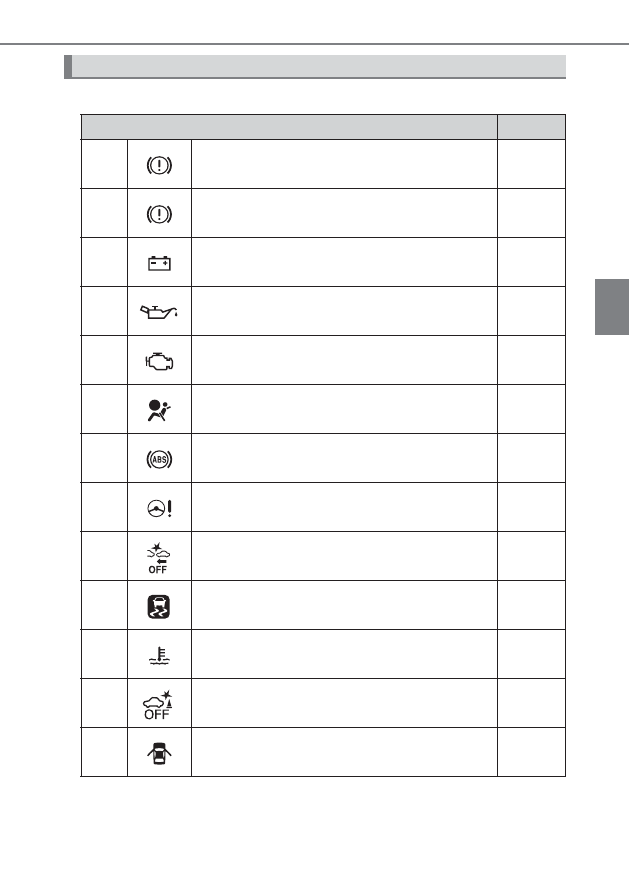

システム異常などを警告します。

警告灯

★

：グレード、オプションなどにより、装備の有無があります。

警告灯

参照先

※

ブレーキ警告灯（赤色）

P. 649

※

電子制御ブレーキ警告灯（黄色）

P. 649

※

充電警告灯

P. 649

※

油圧警告灯

P. 649

※

エンジン警告灯

P. 649

※

SRS エアバッグ／プリテンショナー警告灯

P. 650

※

ABS ＆ブレーキアシスト警告灯

P. 650

※

パワーステアリング警告灯

（赤色／黄色）

P. 650

※

PCS 警告灯

★

（点滅）

P. 650

※

スリップ表示灯

P. 650

※

高水温警告灯

P. 651

※

ICS OFF 表示灯

★

（点滅）

P. 651

半ドア警告灯

P. 651

234

3. メーターの見方

※

作動確認のためにパワースイッチを ON モードにすると点灯し、数秒後または
ハイブリッドシステムを始動すると消灯します。点灯しない場合や点灯したま
まのときは、システム異常のおそれがあります。トヨタ販売店で点検を受けて
ください。

燃料残量警告灯

P. 651

シートベルト非着用警告灯

P. 651

※

マスターウォーニング

P. 651

警告灯

参照先

235

3. メーターの見方

3

メーターの見方

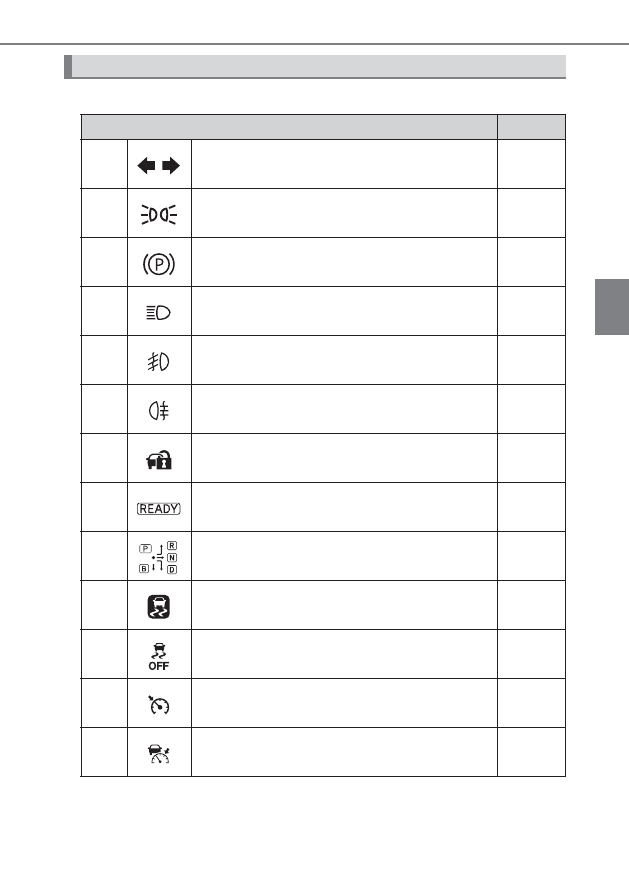

システムの作動状況を表示します。

表示灯

★

：グレード、オプションなどにより、装備の有無があります。

表示灯

参照先

方向指示表示灯

P. 369

尾灯表示灯

P. 371

パーキングブレーキ表示灯

P. 370

ハイビーム表示灯

P. 371

フロントフォグランプ表示灯

★

P. 379,

380

リヤフォグランプ表示灯

★

P. 380

セキュリティ表示灯

P. 62,

63

READY インジケーター

P. 357

シフトポジション表示灯

P. 363

※1

スリップ表示灯

（点滅）

P. 509

※1, 2

VSC OFF 表示灯

P. 510

クルーズコントロール表示灯

★

P. 430

レーダークルーズコントロール表示灯

★

P. 419

236

3. メーターの見方

※1

作動確認のためにパワースイッチを ON モードにすると点灯し、数秒後また
はハイブリッドシステムを始動すると消灯します。点灯しない場合や点灯し
たままのときは、システム異常のおそれがあります。トヨタ販売店で点検を
受けてください。

※2

システムが OFF のときに点灯します。

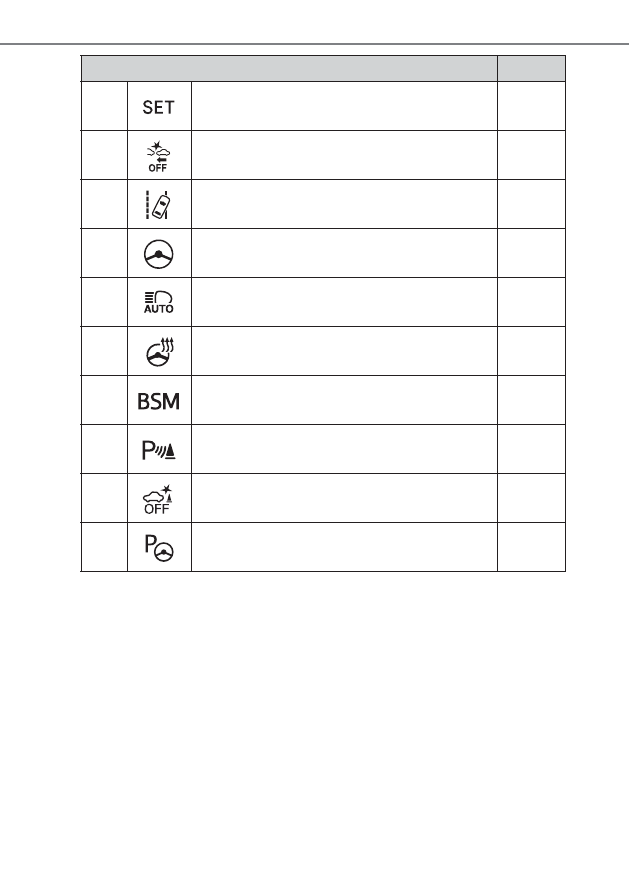

クルーズコントロールセット表示灯

★

P. 419

※1, 2

PCS 警告灯

★

P. 401

LDA 表示灯

★

P. 412

ステアリング制御表示灯

★

P. 413

アダプティブハイビームシステム表示灯

★

P. 375

ステアリングヒーター表示灯

P. 547

BSM 表示灯

★

P. 447

クリアランスソナー表示灯

★

P. 453

※1, 2

ICS OFF 表示灯

★

P. 465

※1

シンプルインテリジェントパーキングアシスト
表示灯

★

P. 479

表示灯

参照先

★

：グレード、オプションなどにより、装備の有無があります。

237

3. メーターの見方

3

メーターの見方

■

メインディスプレイ・マルチインフォメーションディスプレイ

※1

現在のプラグインハイブリッドシステムの作動モードに従って、表示される
表示灯がかわります。

※2

現在の走行モードに従って、表示される表示灯がかわります。

※3

現在の通信状況により、インジケーターの意匠がかわります。

ディスプレイ上に表示される表示灯・シンボル表示

★

：グレード、オプションなどにより、装備の有無があります。

表示灯

参照先

※1

EV ドライブモード表示灯

P. 71

※1

バッテリーチャージモード表示灯

P. 71

※2

エコドライブモード表示灯

P. 445

※2

パワーモード表示灯

P. 445

EV ドライブインジケーター

P. 257

※3

ITS Connect 通信接続状態表示

★

P. 437

238

3. メーターの見方

■

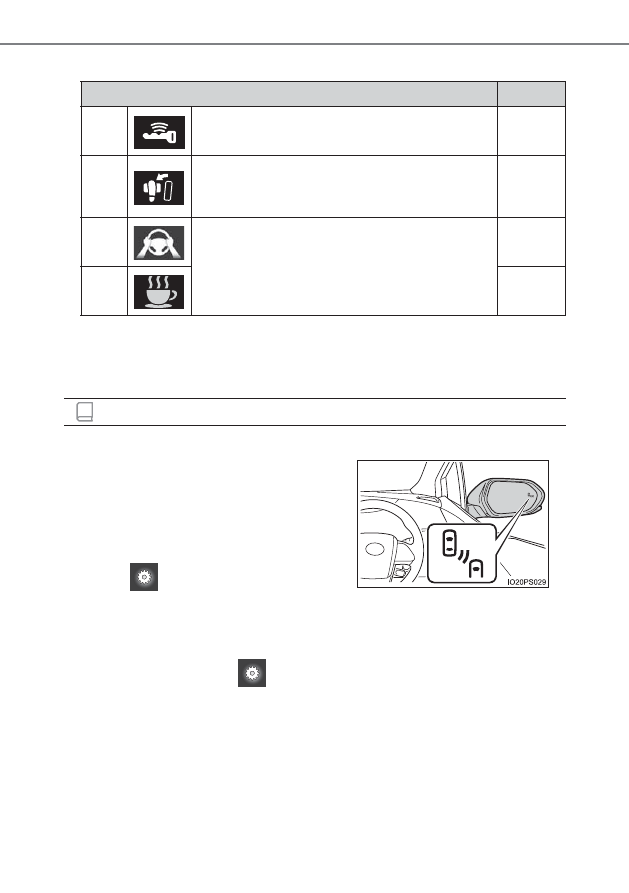

マルチインフォメーションディスプレイ（シンボル表示

※

）

※

メッセージに併せて表示されます。また、ここに掲載しているシンボル表示は
一例であり、マルチインフォメーションディスプレイでお知らせする内容によ
り、異なるシンボルが表示される場合もあります。

■

ブラインドスポットモニター（→ P. 447）のインジケーターについて

★

･ パワースイッチが ON モードの状態で、BSM の機能をマルチインフォメー

ションディスプレイの

画面で ON にしたとき

システムが正常であればインジケーターは数秒後に消灯します。点灯しない場
合や点灯したままのときはシステム異常のおそれがあります。トヨタ販売店で
点検を受けてください。

シンボル表示

参照先

スマートエントリー＆スタートシステム

P. 357

ブレーキオーバーライドシステム／
ドライブスタートコントロール／
インテリジェントクリアランスソナー

★

P. 652

LDA

（ステアリング制御機能付き車線逸脱警報）

★

P. 652

P. 652

知識

★

：グレード、オプションなどにより、装備の有無があります。

●

ドアミラーにもインジケーターが表示さ
れます。

●

作動確認のため、次の条件のときインジ
ケーターが点灯します。

･ マルチインフォメーションディスプレ

イの

画面で BSM の機能を ON に

設定している状態で、パワースイッチを
ON モードにしたとき
