7-2. 緊急時の対処法

万一の場合には

安全な場所に停車し、エアコンをOFFにしてから、エンジンを停止する

蒸気が出ている場合：
蒸気が出なくなったことを確認してから、注意してボンネットを開け
る

蒸気が出ていない場合：
注意してボンネットを開ける

エンジンが十分に冷えてから、ラ
ジエーターコア部（放熱部）や
ホースなどからの冷却水もれを
点検する

ラジエーター

ファン

多量の冷却水もれがある場合は、ただち
にトヨタ販売店に連絡してください。

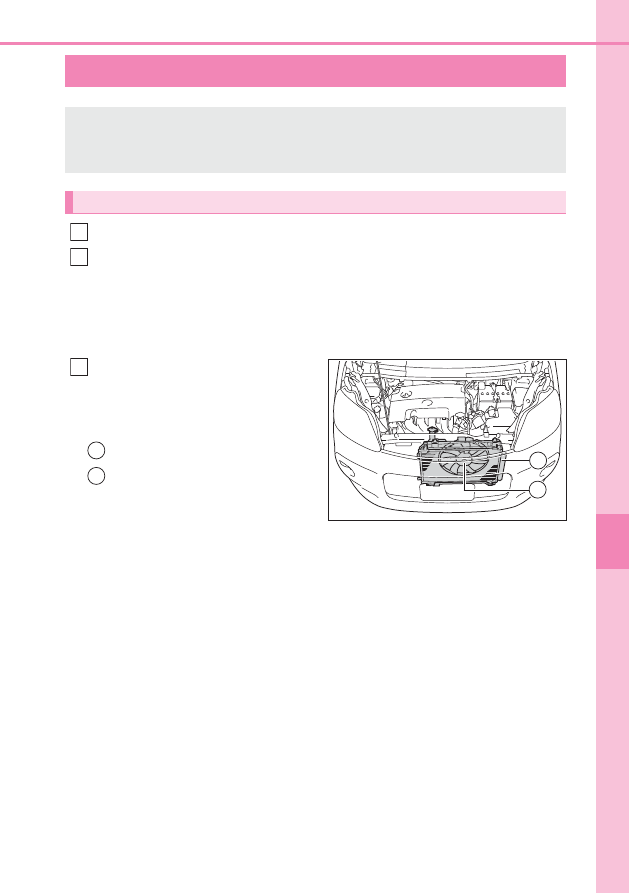

オーバーヒートしたときは

高水温警告灯（oP. 375）が点滅または点灯した、エンジン出力が低
下した（スピードが出ないなど）、またはエンジンルームから蒸気が出て
いるときは、オーバーヒートの可能性があります。

対処方法

1
2

BTO72CU346

1
2

416

7-2. 緊急時の対処法

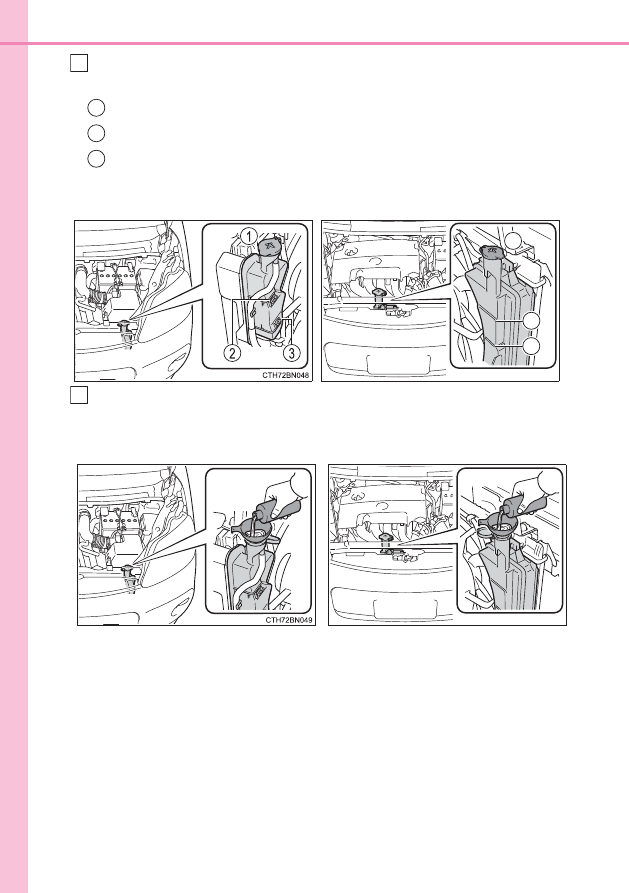

冷却水の量がリザーバータンクの“FULL”

（上限）と“LOW”

（下限）

の間にあるかを点検する

リザーバータンク

“FULL”（上限）

“LOW”（下限）

冷却水が不足している場合は、冷却水を補給する（oP. 427）

冷却水がない場合は、応急処置として水を補給してください。

1
2
3

2NR-FKE エンジン搭載車

1NZ-FE エンジン搭載車

BTO72CU048

2NR-FKE エンジン搭載車

1NZ-FE エンジン搭載車

BTO72CU050

417

7-2. 緊急時の対処法

万一の場合には

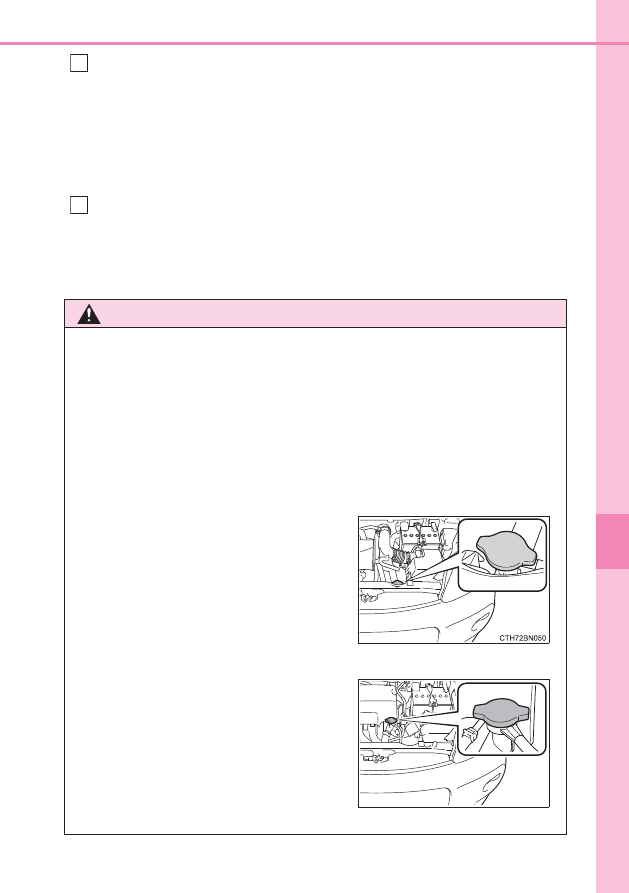

エンジンを始動し、エアコンを作動させてラジエーター冷却用のファ
ンが作動しているか、およびラジエーターコアやホースなどから冷却
水もれがないことを再度確認する

エンジンが冷えた状態での始動直後は、エアコンを ON にすることでファンが作動
します。ファンの音や風で確認してください。わかりにくいときは、エアコンの
ON・OFF をくり返してください。

（ただし、氷点下となる寒冷時はファンが作動しないことがあります）

ファンが作動していない場合：
すぐにエンジンを停止し、トヨタ販売店に連絡する

ファンが作動している場合：
最寄りのトヨタ販売店で点検を受ける

警告

■

エンジンルーム点検中の事故やけがを防ぐために

●

エンジンルームから蒸気が出ている場合は、蒸気が出なくなるまでボンネット
を開けないでください。ボンネットやエンジンルーム内が高温になっているた
め、やけどなどの重大な傷害を受けるおそれがあり危険です。

●

手や着衣（特にネクタイ・スカーフ・マフラーなど）をファンやベルトから離
してください。手や着衣が巻き込まれ、重大な傷害を受けるおそれがあり危険
です。

●

エンジンおよびラジエーターが熱い場合
は、冷却水リザーバータンクのキャップを
開けないでください。
高温の蒸気や冷却水が圧力によって噴き
出し、やけどなどの重大な傷害を受けるお
それがあり危険です。

2NR-FKE エンジン搭載車

1NZ-FE エンジン搭載車

BTO72CU052

418

7-2. 緊急時の対処法

注意

■

冷却水を入れるときの注意

エンジンが十分に冷えてから入れてください。
冷却水はゆっくり入れてください。
エンジンが熱いときに急に冷たい冷却水を入れると、エンジンが損傷するおそ
れがあります。

■

冷却系統の故障を防ぐために

次のことをお守りください

●

異物（砂やほこりなど）を冷却水に混入させない

●

市販の冷却水添加剤を使用しない

419

7-2. 緊急時の対処法

万一の場合には

パーキングブレーキをかけ、シフトレバーを P にしてエンジンを停止す
る

タイヤ前後の土や雪などを取り除く

タイヤの下に木や石などをあてがう

エンジンを再始動する

シフトレバーを D または R に確実に入れ、パーキングブレーキを解除
して注意しながらアクセルペダルを踏む

■

脱出しにくいとき

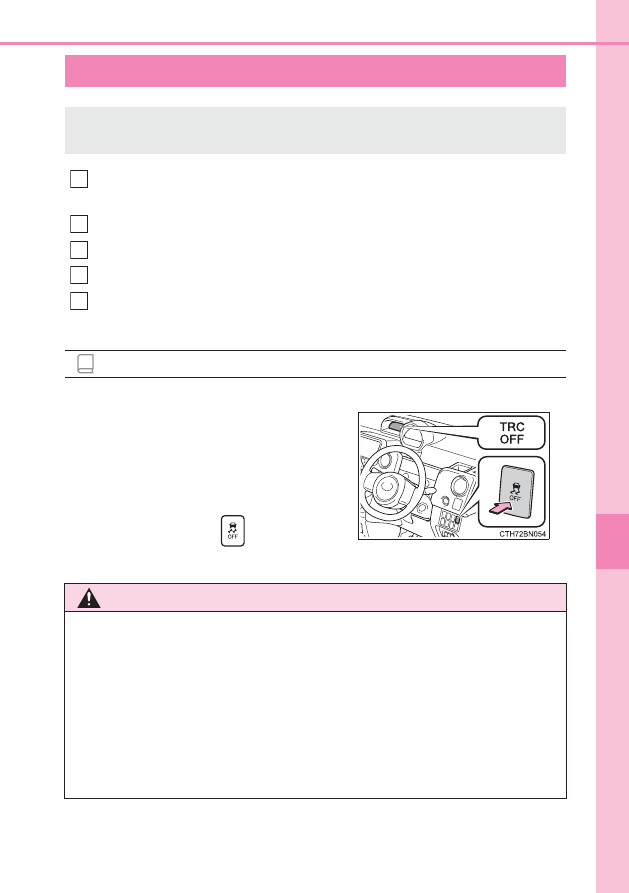

スタックしたときは

ぬかるみや砂地・雪道などでタイヤが空転したり埋まり込んで動けなく
なったときは次の方法で脱出してください。

知識

TRC が作動していると、アクセルペダルを
踏み込んでもエンジンの出力が上がらず、脱
出が困難な場合があります。このようなとき
に TRC を停止することにより、脱出しやす
くなる場合があります。

TRC を停止するには

を押す

警告

■

脱出するとき

前進と後退をくり返してスタックから脱出する場合、他の車・ものまたは人と
の衝突を避けるため周囲に何もないことを確認してください。
スタックから脱出するとき、車が前方または後方に飛び出すおそれがあります
ので、特に注意してください。

■

シフトレバーを操作するとき

アクセルペダルを踏み込んだまま操作しないように気を付けてください。
車が急発進し、思わぬ事故につながるおそれがあり危険です。

2
3
4
5

車両情報

421

8-1. 仕様一覧

メンテナンスデータ

（指定燃料・

オイル量など）......................422

8-2. カスタマイズ機能

ユーザーカスタマイズ

機能一覧................................432

8-3. 初期設定

初期設定が必要な項目 ...........436

422

8-1. 仕様一覧

メンテナンスデータ（指定燃料・オイル量など）

使用するオイルや液類の品質により、自動車の寿命は著しく左右されま
す。
トヨタ車には、最も適したトヨタ純正オイル・液類（以下、「指定銘柄」
といいます）のご使用をおすすめします。

指定銘柄以外を使用される場合は、指定銘柄に相当する品質のものをご
使用ください。

燃料

指定燃料

容量［L］（参考値）

無鉛レギュラーガソリン

423

8-1. 仕様一覧

車両情報

2NR-FKE エンジン

※ 1

エンジンオイルの容量は交換する際の目安です。オイル量の確認は、エンジ
ンを暖機あとに停止し、5 分以上経過してからレベルゲージで行ってくださ
い。

※ 2

0W-16 は上記表の指定銘柄の中では、最も省燃費性に優れるオイルです。

エンジンオイル

指定銘柄

容量［L］（参考値

※ 1

）

エンジン

オイル

のみ交換

オイルと

オイル

フィルター

交換

トヨタ純正キヤッスルモーターオイル
0W-16

※ 2

―SAE 0W-16
トヨタキヤッスルモーターオイル
SN 0W-20
―API SN/RC, ILSAC GF-5, SAE 0W-
20
トヨタキヤッスルモーターオイル SN
5W-20
―API SN/RC, ILSAC GF-5, SAE 5W-
20
トヨタキヤッスルモーターオイル
SN 5W-30
―API SN/RC, ILSAC GF-5, SAE 5W-
30
トヨタキヤッスルモーターオイル
SN 10W-30
―API SN/RC, ILSAC GF-5, SAE
10W-30

2NR-FKE

3.4

3.6

424

8-1. 仕様一覧

■

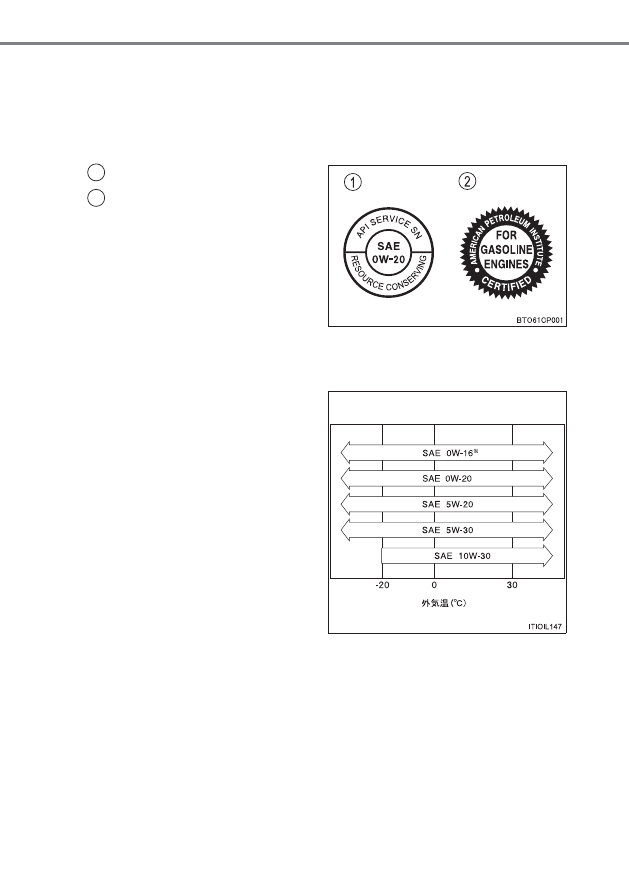

指定エンジンオイル

トヨタキヤッスルモーターオイルまたは、API 規格 SN/RC、SM/EC
か、ILSAC 規格に合致したオイルをご使用ください。
なお、ILSAC 規格合格油の缶には ILSAC CERTIFICATION（イル
サックサーティフィケーション）マークが付いています。

API マーク

ILSAC CERTIFICATIONマー
ク

■

エンジンオイル推奨粘度

下記図に基づき、外気温に適した粘度のものをご使用ください。

※

0W-16 は新車時に充填されており、上記図に示す中では、最も省燃費性
に優れるオイルです。

オイル粘度について（例として 0W-16 で説明します）：

･ 0W-16 の 0W は、低温時のエンジン始動特性を示しています。W

の前の数値が小さいほど冬場や寒冷時のエンジン始動が容易になり
ます。

･ 0W-16 の 16 は、高温時の粘度特性を示しています。

粘度の高い（数値が大きい）オイルは高速または重負荷走行に適し
ています。

1
2

425

8-1. 仕様一覧

車両情報

1NZ-FE エンジン

※ 1

※ 2

0W-20 は上記表の指定銘柄の中では、最も省燃費性に優れるオイルです。

指定銘柄

エンジン

容量 [L]（参考値

※ 1

）

オイルのみ

交換

オイルと

オイル

フィルター

交換

トヨタキヤッスルモーターオイル
SN 0W/20

※ 2

API SN/RC, ILSAC GF-5,

SAE 0W-20
トヨタキヤッスルモーターオイル
SN 5W-20

API SN/RC, ILSAC GF-5,

SAE 5W-20
トヨタキヤッスルモーターオイル
SN 5W-30

API SN/RC, ILSAC GF-5,

SAE 5W-30
トヨタキヤッスルモーターオイル
SN 10W-30

API SN/RC, ILSAC GF-5,

SAE 10W-30

1NZ-FE

3.4

3.7

426

8-1. 仕様一覧

■

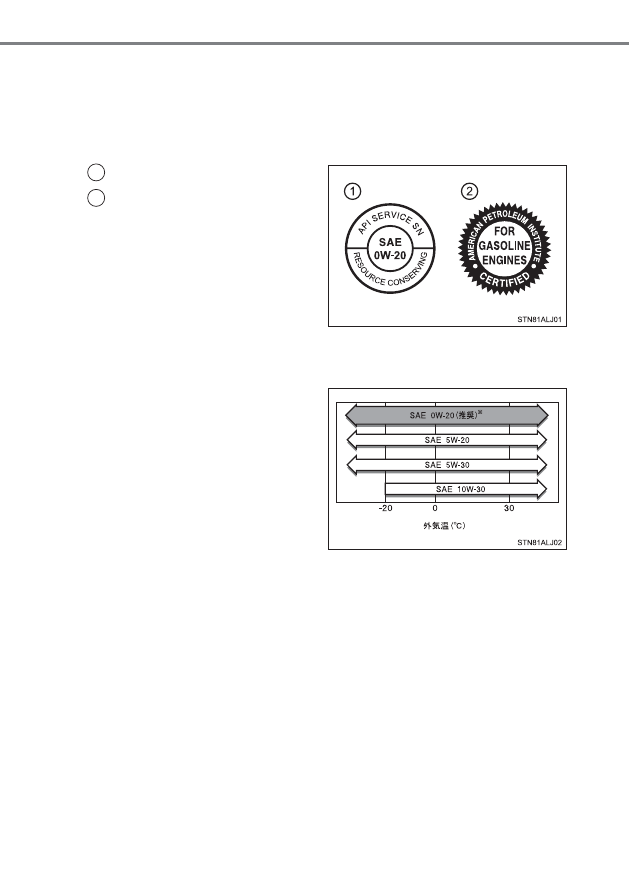

指定エンジンオイル

API 規格 SN/RC、SM/EC か、ILSAC 規格に合致したオイルをご使
用ください。
なお、ILSAC 規格合格油の缶には ILSAC CERTIFICATION（イル
サックサーティフィケーション）マークがついています。

API マーク

ILSAC CERTIFICATIONマー
ク

■

エンジンオイル推奨粘度

下記図に基づき、外気温に適した粘度のものをご使用ください。

※

0W-20 は新車時に充填されており、上記図に示す中では、最も省燃費性に
優れるオイルです。

オイル粘度について（例として 0W-20 で説明します）：

･ 0W-20 の 0W は、低温時のエンジン始動特性を示しています。W

の前の数値が小さいほど冬場や寒冷時のエンジン始動が容易になり
ます。

･ 0W-20 の 20 は、高温時の粘度特性を示しています。

粘度の高い（数値が大きい）オイルは高速または重負荷走行に適し
ています。

1
2

427

8-1. 仕様一覧

車両情報

※

交換が必要な際はトヨタ販売店にご相談ください。

ラジエーター

指定銘柄

エンジン

容量［L］

（参考値）

トヨタ純正スーパーロングライフクーラント
凍結保証温度

濃度 30％ − 12qC
濃度 50％ − 35qC

2NR-FKE

4.9

1NZ-FE

5.0

トランスミッション

指定銘柄

エンジン

駆動方式

容量［L］

（参考値

※

）

トヨタ純正 CVT フルード FE

2NR-FKE

FF 車

7.47

1NZ-FE

4WD 車

7.88

注意

■

CVT フルードについて

上記で指定のトヨタ純正フルード以外をご使用の場合、変速不良、振動などの
不具合発生や破損に至るおそれがあります。

トランスファー（4WD 車）

オイルタイプ・推奨粘度

容量［L］（参考値）

トヨタ純正ハイポイドギヤオイル SX

（API GL-5 SAE85W-90）

0.45

428

8-1. 仕様一覧

■

ブレーキフルード

■

ブレーキペダル

※

エンジン回転時に 300N（30.6kgf）の踏力をかけたときの床板とのすき間
の最小値

■

パーキングブレーキ

※

ノッチとは、パーキングブレーキをかけるときの節度（“カチッ”）という音の
ことです

リヤディファレンシャル（4WD 車）

オイルタイプ・推奨粘度

容量［L］

（参考値）

トヨタ純正ハイポイドギヤオイル SX

（API GL-5 SAE85W-90）

0.5

ブレーキ

指定銘柄

トヨタ純正ブレーキフルード 2500H-A

項目

基準値［mm］

遊び

1 ∼ 6

踏み込んだときの床板とのすき間

※

78 以上

項目

基準値（回数）

踏みしろ
操作力 300N（30.6kgf）のときのノッチ

※

数

7 ∼ 10

ウォッシャータンク

容量 [L]（参考値）

寒冷地仕様車を除く

1.8

寒冷地仕様車

2.3

429

8-1. 仕様一覧

車両情報

標準タイヤ

応急用タイヤ

★

V リブドベルト

項目

エンジン

基準値

［mm］

たわみ量

押力 98N（10kgf）（冷間時）

2NR-FKE

自動調整式

1NZ-FE

12.5 ∼ 13.5

タイヤ・ホイール

オルタネーター

ウォーターポンプ

エアコン
コンプレッサー

クランク
シャフト

★

：グレード、オプションなどにより、装備の有無があります。

タイヤサイズ

ホイール

サイズ

タイヤが冷えているときの空気圧

kPa（kg/cm

）

エンジン

前輪

後輪

175/65R15 84H

15 × 5J

2NR-FKE

230

（2.3）

240

（2.4）

1NZ-FE

230

（2.3）

230

（2.3）

タイヤサイズ

ホイール

サイズ

タイヤが冷えているときの空気圧

kPa（kg/cm

）

前輪

後輪

T125/70D16 96M

16 × 4T

420（4.2）

430

8-1. 仕様一覧

※ 1

アンバーバルブはオレンジ色の電球です。

※ 2

LED は、Light Emitting Diodes（発光ダイオード）の略で、半導体発光
電子素子です。

電球（バルブ）

電球

W（ワット）数

車外

ヘッドランプ

ハロゲンヘッドランプ装着車

（バルブタイプ：H4）

ディスチャージヘッドランプ装着車
ハイビーム（バルブタイプ：HB3）
ロービーム

（ディスチャージヘッドランプ：D4Ｒ）

60/55

車幅灯

フォグランプ（バルブタイプ：H16）

フロント方向指示灯／非常点滅灯

（アンバーバルブ）

※ 1

サイド方向指示灯／非常点滅灯

ＬＥＤ

※ 2

リヤ方向指示灯／非常点滅灯

（アンバーバルブ）

※ 1

尾灯

制動灯

ＬＥＤ

※ 2

後退灯

番号灯

ハイマウントストップランプ

ＬＥＤ

※ 2

車内

パーソナルランプ／インテリアランプ（前側）

インテリアランプ（うしろ側）

フロント足元照明

ＬＥＤ

※ 2

ラゲージルームランプ

バニティランプ
