335

6-2. 簡単な点検・部品交換

6

お手入れのしかた

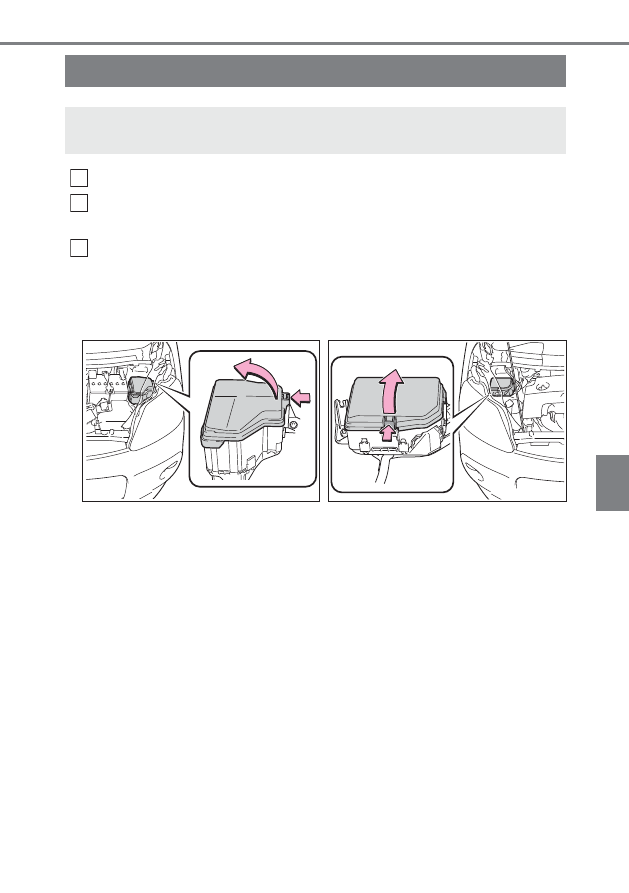

エンジン スイッチを“LOCK”

★

または OFF

★

にする

故障の状況から、点検すべきヒューズを「ヒューズの配置と負荷」

（oP. 337）で確認する

ヒューズボックスを開ける

ヒューズの点検・交換

ランプがつかないときや電気系統の装置が働かないときは、ヒューズ切
れが考えられます。ヒューズの点検を行ってください。

★

：グレード、オプションなどにより、装備の有無があります。

1
2

3

X

エンジンルーム（1）

ツメを押しながら、カバーを持ち
上げる

X

エンジンルーム（2）

ツメを押しながら、カバーを持
ち上げる

BTO62CU048

BTO62CU049

336

6-2. 簡単な点検・部品交換

X

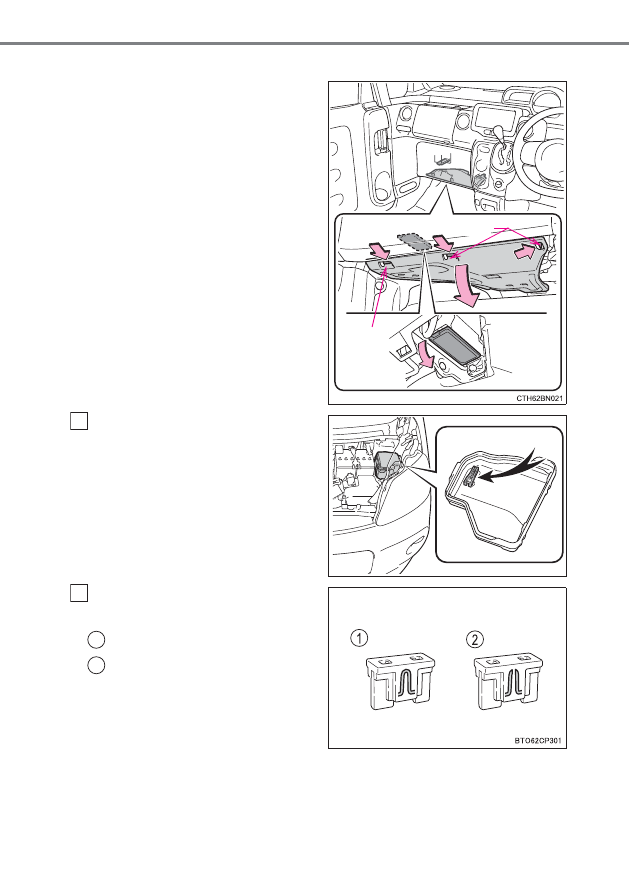

助手席足元

足 元 の カ バ ー を 取 り は ず し、
ヒューズボックスのカバーを取
りはずす

足元のカバーを取りはずすときは、
ツメを矢印の方向に確実に押し、ツ
メを解除しながら、カバー全体を下
に引きます。

ヒューズを引き抜く

ヒューズはずしでヒューズを引
き抜くことができます。

ヒューズが切れていないか点検
する

正常

ヒューズ切れ

ヒューズボックスの表示に従い、規
定容量のヒューズに交換します。

ツメ

ツメ

BTO62CU051

4

5

1
2

337

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

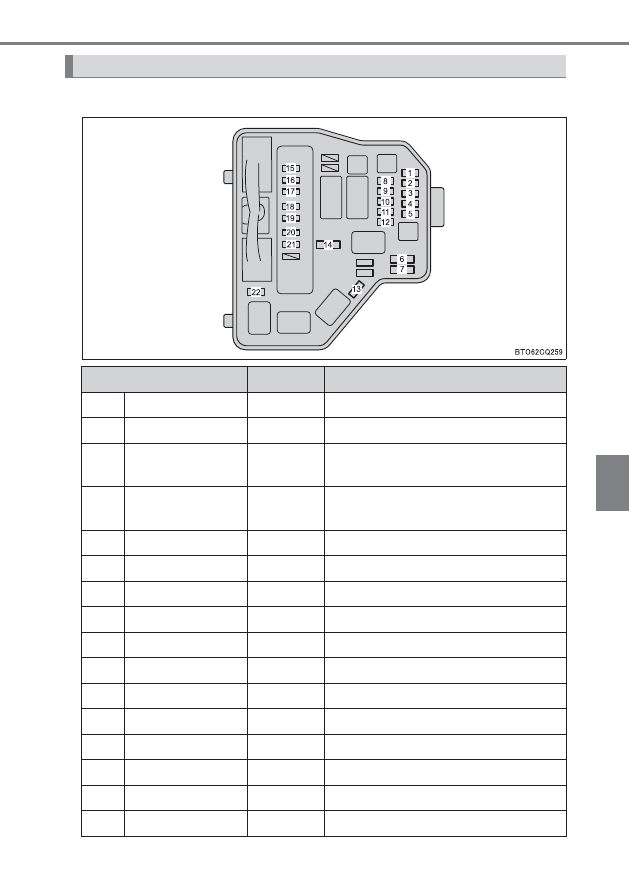

エンジンルーム（1）

ヒューズの配置と負荷

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

1

ETCS

10A

EFI システム

2

HAZ

10A

非常点滅灯

3

AM2

7.5A

スマートエントリー＆スタートシステ
ム

4

ECU-B

7.5A

メーター、パワーウインドウ、オート
エアコン、Stop ＆ Start システム

5

ST2

30A

スターター、Stop ＆ Start システム

6

SPARE

―

※

なし

7

SPARE

―

※

なし

8

ICS

7.5A

充電システム

9

AMP

―

※

なし

10

D/L NO.2

―

※

なし

11

DOME

15A

室内灯、オーディオ

12

STR LOCK

20A

ステアリングロック

13

MIR-HTR

―

※

なし

14

SPARE

―

※

なし

15

EFI MAIN

20A

EFI システム

16

EFI NO.3

7.5A

EFI システム

338

6-2. 簡単な点検・部品交換

※

設定なしのため、ヒューズは入っておりません。

■

エンジンルーム（2）

※ 1

ハロゲンヘッドランプ装着車

※ 2

ディスチャージヘッドランプ装着車

※ 3

設定なしのため、ヒューズは入っておりません。

17

HORN

10A

ホーン

18

EFI NO.2

10A

EFI システム、Stop ＆ Start システム

19

IG2

10A

EFI システム

20

IGN

15A

EFI システム

21

MET

7.5A

メーター

22

ID/UP

7.5A

EFI システム

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

1

H-LP LH LO

10A

※ 1

左側ヘッドランプ（ロービーム）

15A

※ 2

2

H-LP RH LO

10A

※ 1

右側ヘッドランプ（ロービーム）

15A

※ 2

3

H-LP LH HI

10A

左側ヘッドランプ（ハイビーム）

4

H-LP RH HI

10A

右側ヘッドランプ（ハイビーム）

5

H-LP MAIN

―

※ 3

なし

6

S-HORN

―

※ 3

なし

7

EU-DRL

―

※ 3

なし

339

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

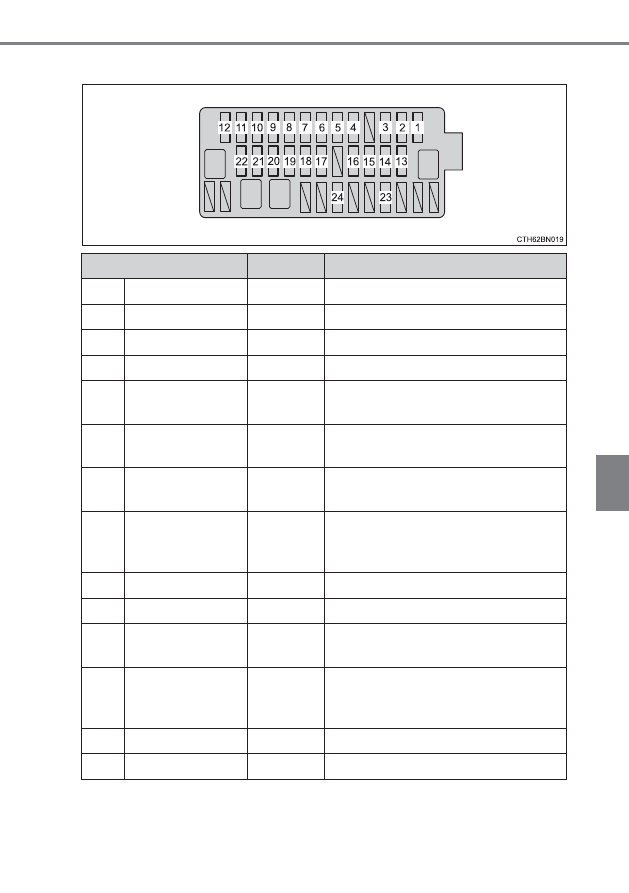

助手席足元

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

1

WIPER RR

15A

リヤワイパー

2

WIPER

20A

フロントワイパー

3

WASHER

15A

ウォッシャー

4

STRG-HTR

15A

ステアリングヒーター

5

GAUGE

10A

後退灯、EFI システム、4WD システ
ム、シフトロックシステム

6

A/C

7.5A

マニュアルエアコン、オートエアコン、
フロントワイパーデアイサー

7

ECU-IG NO.2

5A

VSC、Stop ＆ Start システム、オー
トレベリングシステム

8

ECU-IG NO.1

5A

メインボデー ECU、冷却ファン、電動
パワーステアリング、PCS（プリク
ラッシュセーフティシステム）

9

DOOR P

20A

パワーウインドウ

10

DOOR R/R

20A

パワーウインドウ

11

PANEL

5A

メーター照明、スイッチ照明、ステア
リングスイッチ

12

TAIL NO.2

10A

車幅灯、尾灯、番号灯、手動光軸調整
ダイヤル、フロントフォグランプ、EFI
システム

13

FOG FR

7.5A

フロントフォグランプ

14

AM1

7.5A

エンジン スイッチ

340

6-2. 簡単な点検・部品交換

■

ヒューズを交換したあとは

●

交換してもランプ類が点灯しないときは、電球を交換してください。

（oP. 342）

●

交換しても再度ヒューズが切れる場合は、トヨタ販売店で点検を受けてくださ
い。

■

バッテリーからの回路に過剰な負荷がかかると

配線が損傷を受ける前にヒューズが切れるように設計されています。

■

電球（バルブ）を交換するとき

この車両に指定されているトヨタ純正品のご使用をおすすめします。一部の電球
は過電流を防止する専用回路に接続されているため、この車両指定のトヨタ純正
品以外は使用できない場合があります。

15

STOP

7.5A

EFI システム、スマートエントリー＆
スタートシステム、VSC、制動灯、ハ
イマウントストップランプ、シフト
ロックシステム

16

FOG RR

7.5A

未使用

17

OBD

7.5A

ダイアグノーシスコネクタ

18

D/L

25A

ドアロック

19

ACC

5A

メインボデー ECU、電動ドアミラー、
シフトロックシステム

20

CIG

15A

アクセサリーソケット

21

DOOR

20A

パワーウインドウ

22

DOOR R/L

20A

パワーウインドウ

23

S-HTR

10A

シートヒーター

24

4WD

7.5A

4WD システム

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

知識

341

6-2. 簡単な点検・部品交換

6

お手入れのしかた

警告

■

車の故障や、車両火災を防ぐために

次のことをお守りください。
お守りいただかないと、車の故障や火災、けがをするおそれがあります。

●

規定容量以外のヒューズ、またはヒューズ以外のものを使用しないでくださ
い。

●

必ずトヨタ純正ヒューズか同等品を使用してください。

●

ヒューズやヒューズボックスを改造しないでください。

注意

■

ヒューズを交換する前に

ヒューズが切れた原因が電気の過剰負荷だと判明したときは、トヨタ販売店で
点検を受けてください。

342

6-2. 簡単な点検・部品交換

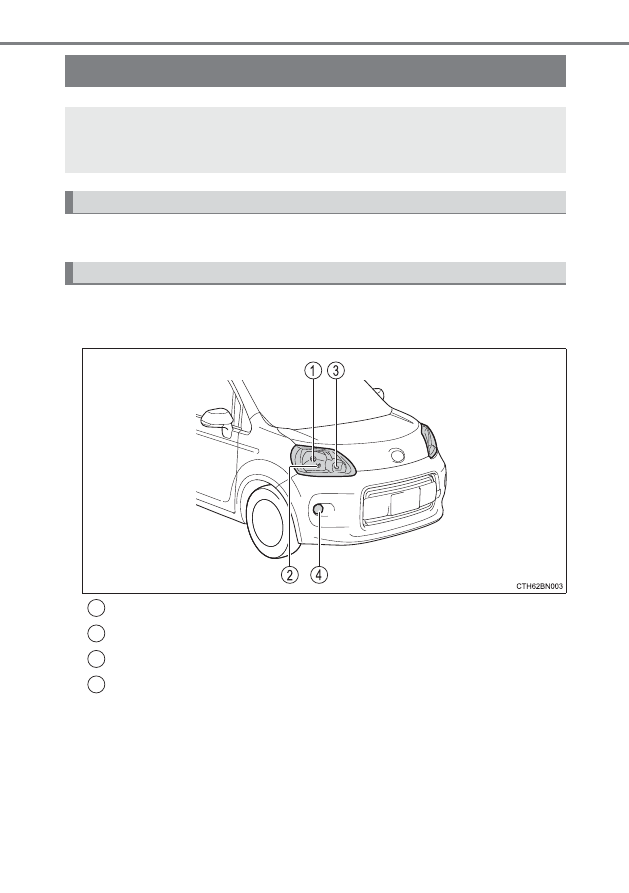

切れた電球の W（ワット）数を確認してください。（oP. 430）

■

フロント

X

ハロゲンヘッドランプ装着車

電球（バルブ）の交換

次に記載する電球は、ご自身で交換できます。電球交換の難易度は電球
によって異なります。部品が破損するおそれがあるので、トヨタ販売店
で交換することをおすすめします。

電球の用意

バルブ位置

ヘッドランプ

車幅灯

フロント方向指示灯／非常点滅灯

フロントフォグランプ

1
2
3
4

343

6-2. 簡単な点検・部品交換

6

お手入れのしかた

X

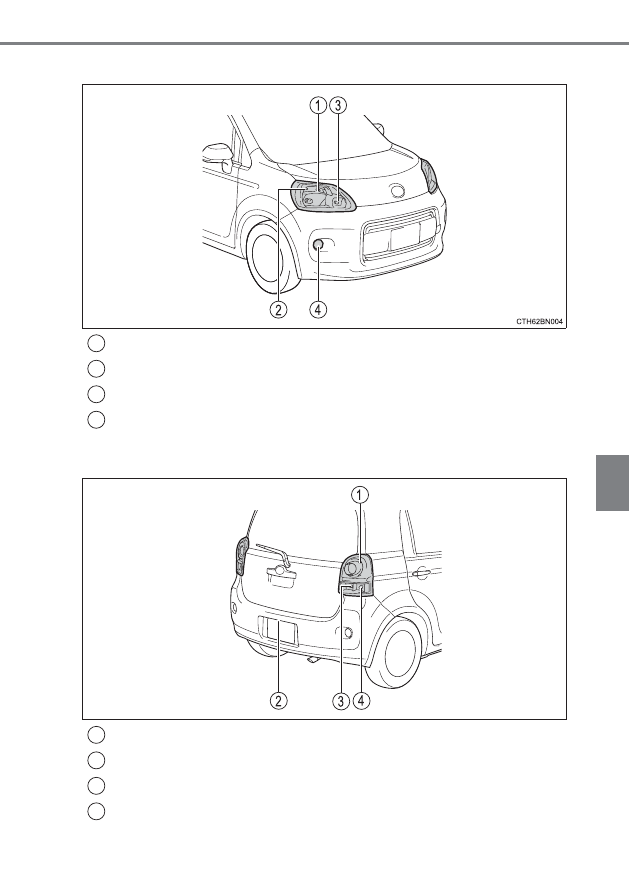

ディスチャージヘッドランプ装着車

■

リヤ

車幅灯

ヘッドランプハイビーム

フロント方向指示灯／非常点滅灯

フロントフォグランプ

1
2
3
4

BTO62CU003

尾灯

番号灯

後退灯

リヤ方向指示灯／非常点滅灯

1
2
3
4

344

6-2. 簡単な点検・部品交換

■

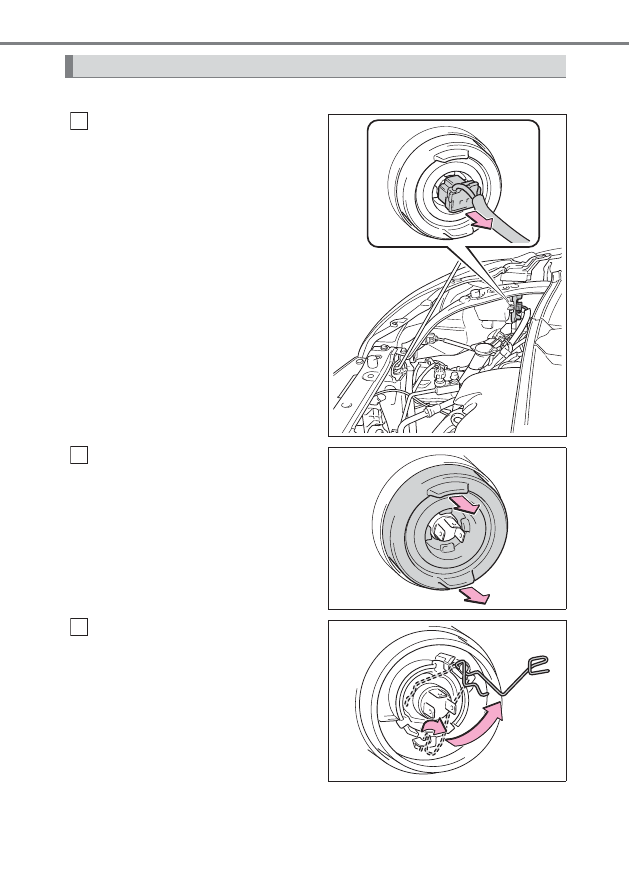

ヘッドランプ（ハロゲンヘッドランプ装着車）

ボンネットを開けて、コネクター
を取りはずす

ゴムカバーを取りはずす

留め金をはずす

電球交換のしかた

BTO62CU004

1

BTO62CU005

2

BTO62CU006

3

345

6-2. 簡単な点検・部品交換

6

お手入れのしかた

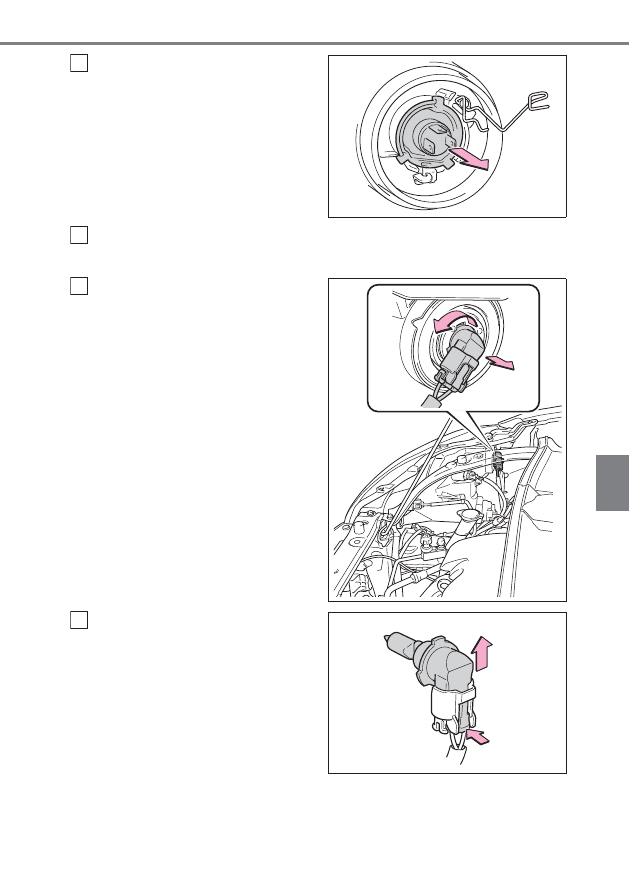

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

■

ヘッドランプハイビーム（ディスチャージヘッドランプ装着車）

ボンネットを開けて、ソケットを
まわして取りはずす

コネクタのツメを押し、電球を取
りはずす

BTO62CU007

4

5

BTO62CU008

1

BTO62CU009

2

346

6-2. 簡単な点検・部品交換

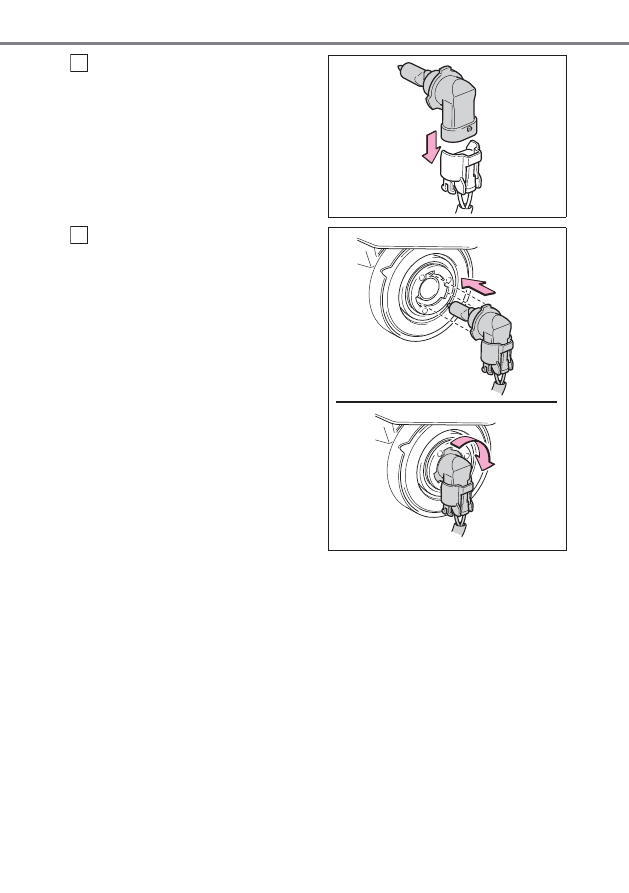

電球を交換し、コネクタを取り付
ける

ソケットをまわして固定する

取り付け部と電球のツメ（3ヶ所）をあ
わせて挿し込みます。

ソケットを取り付けたあとは、いった
ん ヘッドランプ ハイビームを 点灯さ
せ、バルブの取り付け部からランプの
光がもれていないことを目視確認して
ください。

BTO62CU010

3

BTO62CU011

4

347

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

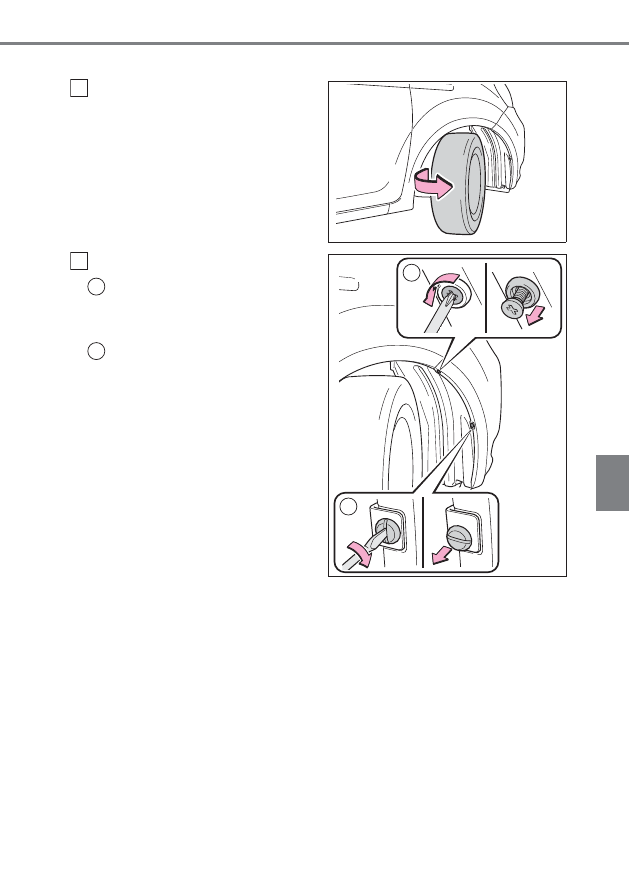

フロントフォグランプ

交換するランプの反対側へハン
ドルをまわし、タイヤの向きをか
える

手が十分入る程度にハンドルをまわし
てください。

クリップを取りはずす

プラスドライバーで中央部を
まわし、中央部を浮き上がらせ
て引き抜きます

マイナスドライバーで90度ま
わし、クリップを浮かし引き抜
きます

BTO62CU012

1

BTO62CU013

1

2

2

1

2

348

6-2. 簡単な点検・部品交換

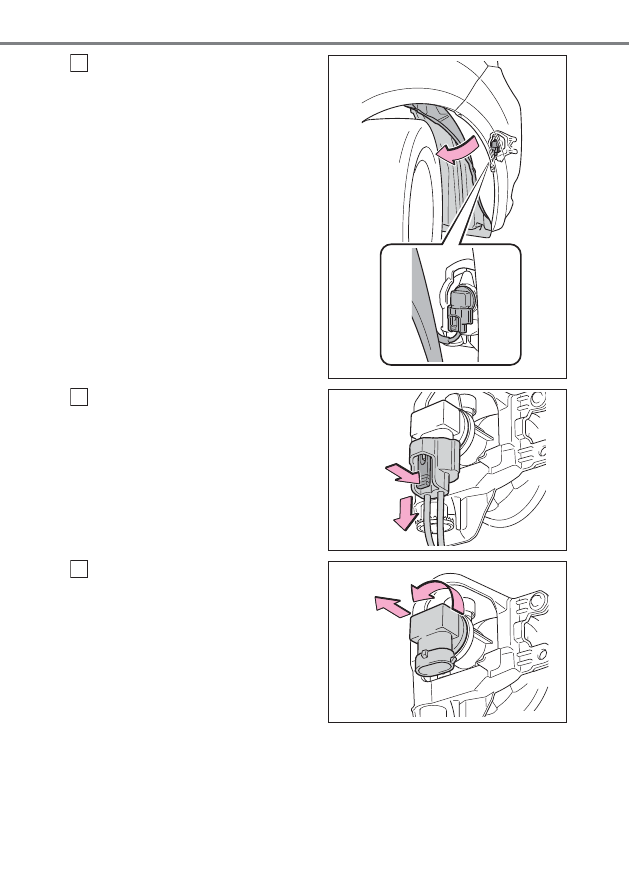

コ ネ ク タ ー が 見 え る 位 置 ま で
フェンダーライナーをめくる

ツメを押し、コネクターを取りは
ずす

電球をまわして取りはずす

BTO62CU014

3

BTO62CU015

4

BTO62CU016

5

349

6-2. 簡単な点検・部品交換

6

お手入れのしかた

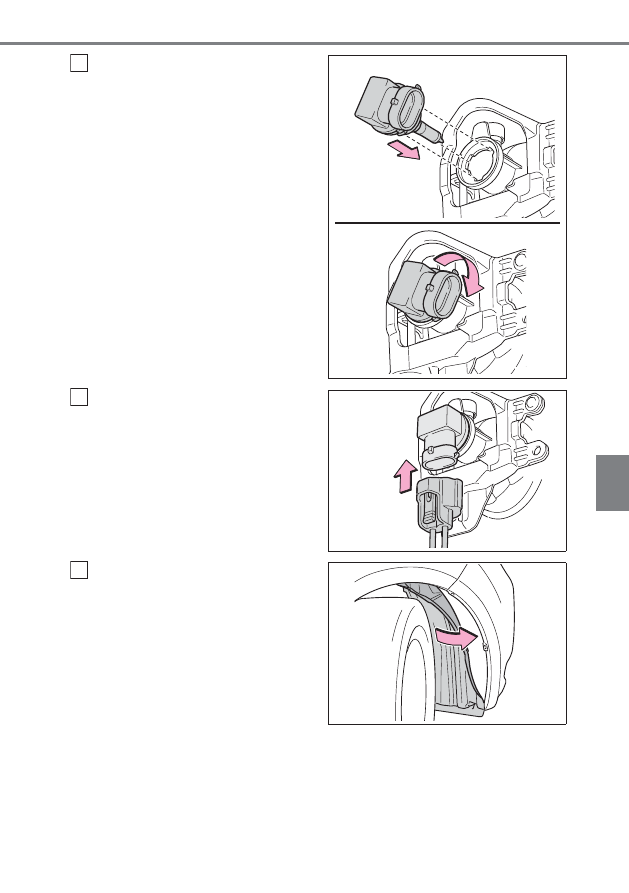

新しい電球を取り付ける

取り付け部と電球のツメ（3ヶ所）をあ
わせて挿し込み、右にまわして固定し
ます。

コネクターを取り付ける

コネクターを取り付けたあとは、いっ
た んフロントフ ォグランプを 点灯さ
せ、バルブの取り付け部からランプの
光がもれていないことを目視確認して
ください。

フェンダーライナーを取り付け
る

フェンダーライナーをバンパーの内側
に取り付けます。

BTO62CU017

6

BTO62CU018

7

BTO62CU019

8

350

6-2. 簡単な点検・部品交換

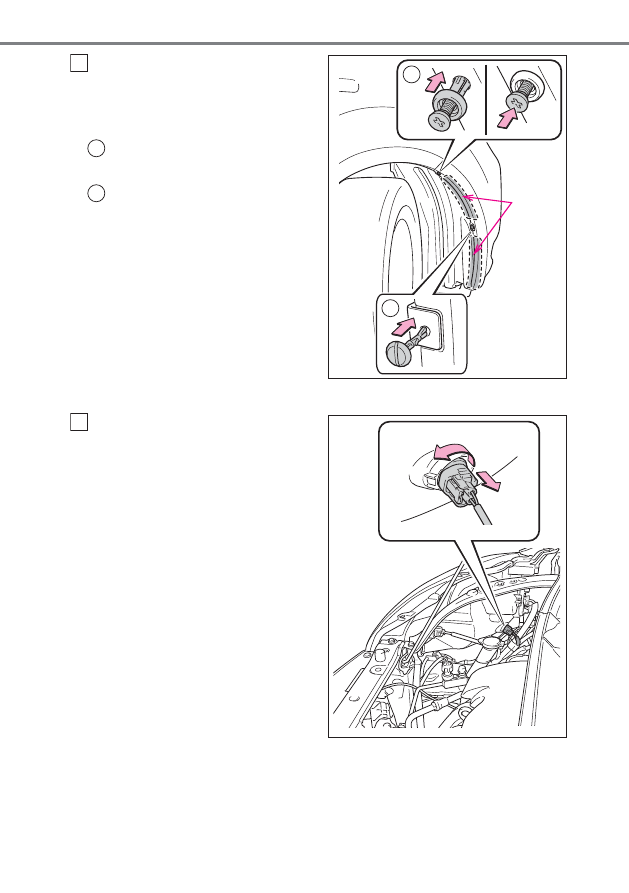

クリップを取り付ける

フェンダーライナー（A 部）がバンパー
の内側になっていることを確認してか
ら取り付けてください。

挿し込んでから中央部を押し
ます

クリップの溝を縦にして挿し
込みます

■

車幅灯（ハロゲンヘッドランプ装着車）

ボンネットを開けて、ソケットを
まわして取りはずす

BTO62CU320

1

2

A

9

1

2

BTO62CU023

1
