電球（バルブ）交換

377

車のお手入れ

  W（ワット）数

電球（ バルブ ）

ハイマウントストップランプ

車幅灯

LED

LED

21

前面方向指示灯 兼 非常点滅灯

バックドアランプ

LED

ラゲージルームランプ

番号灯

5

リヤパーソナルランプ

制動灯 兼 尾灯

21

LEDタイプ以外

5

5

LEDタイプ

LEDタイプ以外

LEDタイプ

LEDタイプ以外

LEDタイプ

0.6

ハロゲンヘッドランプ装着車

ハロゲンヘッドランプ装着車

5

LEDタイプ以外

LEDヘッドランプ装着車

LEDヘッドランプ装着車

LEDヘッドランプ装着車

LEDタイプ

LED

LED

5

LED

LEDタイプ以外

LEDタイプ

5

LED

後退灯

フロントパーソナルランプ

16

側面方向指示灯 兼 非常点滅灯

※

19

フォグランプ

※ バルブのみの交換をすることができません。

点検・交換の際はトヨタ販売店にご相談ください。

❶

❷

❻

❸

後面方向指示灯 兼 非常点滅灯

❹

❼

❺

❾

❽

前照灯（Hi/Low）

60/55

前照灯（Low）

LED

60

前照灯（Hi）



●

電球は上記のワット数のものと交換してください。大きなワット数のものに交換すると、過熱

による故障や車両火災の原因につながるおそれがあります。

車のお手入れ

 

簡単な点検・部品の交換

378

LED ランプについて



●

LED を使用しているランプ（フロントパーソナルランプ除く）は、LED のみの交換をするこ

とができません。点検・交換の際は、トヨタ販売店にご相談ください。



●

ハイマウントストップランプ、制動灯 兼 尾灯などは複数の LED で構成されています。もし、
LED が１つでも点灯しないときは、トヨタ販売店で交換してください。



●

制動灯 兼 尾灯（

❹

）の中央部には LED が入っていないため点灯しません。

電球の交換



●

電球を交換するときは、ランプを消灯させ電球が冷えている状態で行ってください。電球が
熱い状態で、電球やその周辺を触ると、やけどをするおそれがあり危険です。



●

電球および電球固定具の取り付けが不完全な場合、発熱や発火、および水入りなどによ

る故障、レンズ内面の曇りにつながるおそれがあります。



●

電球、ソケット、電気回路、および構成部品を修理、分解しないでください。感電により、
生命にかかわる重大な傷害を受けるおそれがあり危険です。



●

同じバルブ色の電球以外は使用しないでください。道路運送車両の保安基準に適合しな

い場合があります。



●

前照灯（フォグランプ含む）などに使用しているハロゲン電球は、ガラス球内部の圧力が
高いため、落としたり、物をぶつけたり、傷を付けたりすると破損して、ガラスが飛び散る
場合がありますので、十分注意して取り扱ってください。



また、電球のガラス部は、素手で触れずにきれいな手袋を着用してください。油脂が付着

すると、発熱による早期電球切れを起こします。



●

電球を交換しても点灯しない場合は、電球切れ以外の理由が考えられます。トヨタ販売店

で点検を受けてください。

レンズ内の水滴と曇りについて



●

ヘッドランプやリヤコンビネーションランプなどは、雨天走行や洗車などの使用条件によりレ

ンズ内面が一時的に曇ることがあります。これはランプ内部と外気の温度差によるもので、

雨天時などに窓ガラスが曇るのと同様の現象であり、機能上の問題はありません。



ただし、レンズ内面に大粒の水滴が付いているときやランプ内に水がたまっているときは、ト
ヨタ販売店にご相談ください。

車のお手入れ

X 簡単な点検・部品の交換

XX

電球（バルブ）交換

379

車のお手入れ

交換作業をするときは



●

Aドライバーなどを使用するときは、布などを巻いてください。クリップ、レンズなどに傷が付

くおそれがあります。



●

ランプ本体やレンズを取り外すときは、ボデーに傷を付けないように注意してください。



●

ネジなどでレンズを取り付けるときは、締めすぎないようにしてください。レンズを破損するお
それがあります。

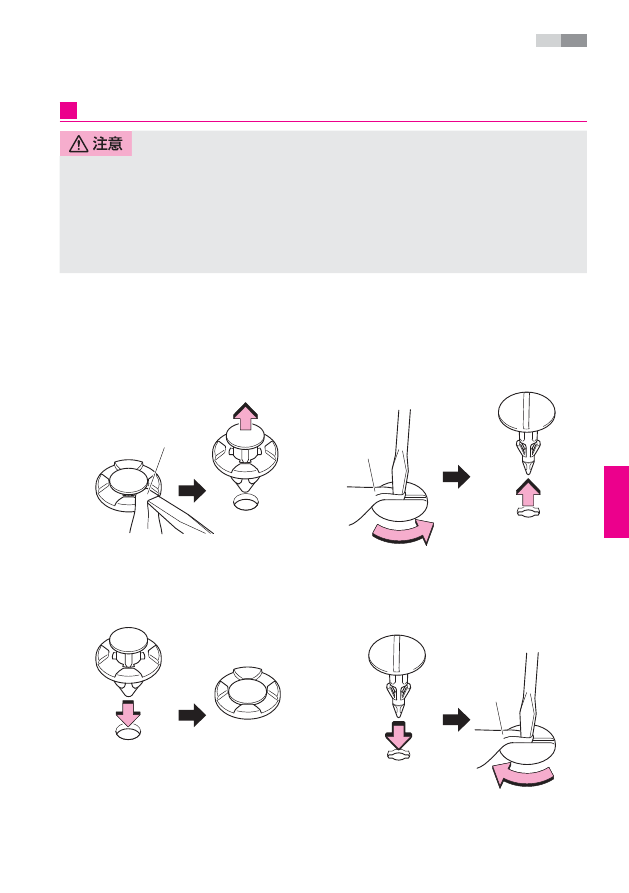

フェンダーライナーを固定しているクリップは、以下の手順で脱着します。



▼

クリップタイプ #

1

取り外すときは、ドライバーで中央部を

浮かしたあと、クリップ全体を引っ張る

布など

2

取り付けるときは、取り外した状態のま

ま差し込み、中央部を押し込む



▼

クリップタイプ $

1

取り外すときは、ドライバーで矢印の方

向へ 90°

回して取り外す

布など

2

取り付けるときは、差し込んでからドラ

イバーで矢印の方向へ 90°

回して取り

付ける

布など

車のお手入れ

 

簡単な点検・部品の交換

380

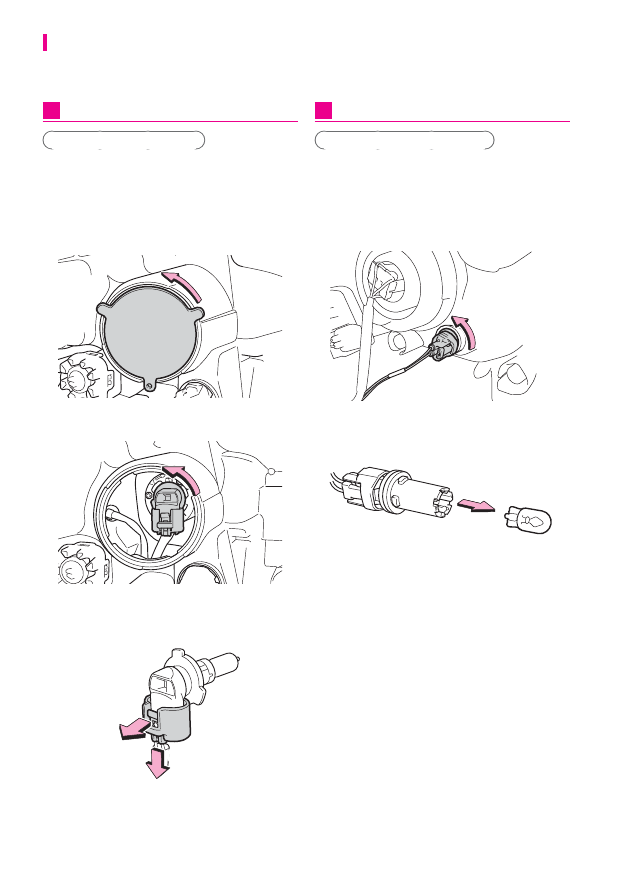

前照灯

ハロゲンヘッドランプ装着車



▼

取り外し手順

1

ボンネットを開ける

（ボンネットの開閉→ 354 ページ）

2

コネクターを取り外す

3

ゴムカバーを取り外す

4

クリップをフックから外す



●

クリップを押しながら（

❶

）矢印の方

向に寄せて外します（

❷

）。

❷

クリップ

❷

❶

❶

5

バルブを取り外す

車のお手入れ

X 簡単な点検・部品の交換

XX

電球（バルブ）交換

381

車のお手入れ



▼

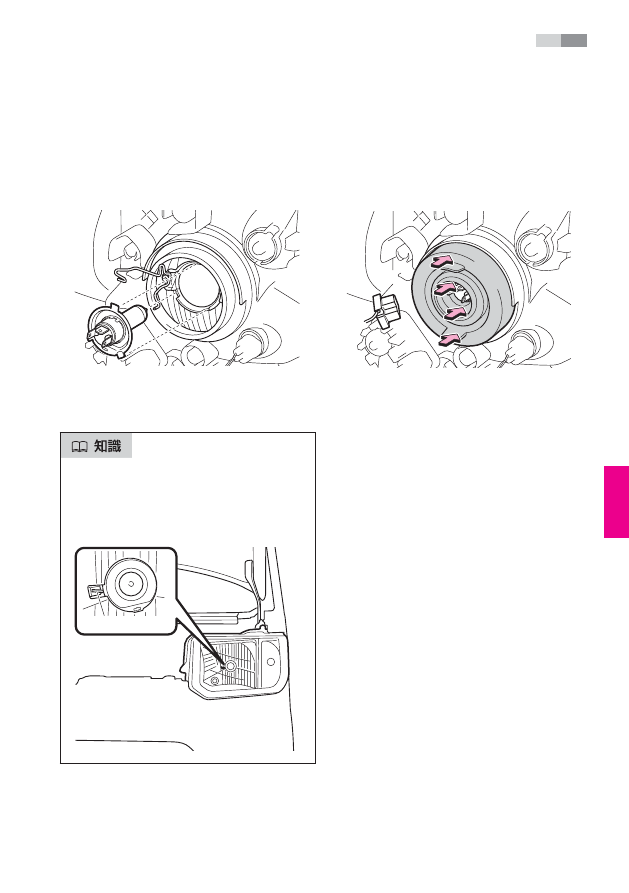

取り付け手順

1

バルブを取り付ける



●

ヘッドランプ本体の溝にバルブの突起

部が合うように、はめ込みます。

2

クリップを確実にフックに取り付け、バ

ルブを固定する



●

バルブの固定状態は、車両前側のレン

ズ面からも確認できます。



確実に固定されている場合は、クリップ

が見えます。

クリップ

3

ゴムカバーを確実に取り付ける



●

ゴムカバーを矢印方向にしっかり押さ

えます。

4

コネクターを取り付ける

車のお手入れ

 

簡単な点検・部品の交換

382

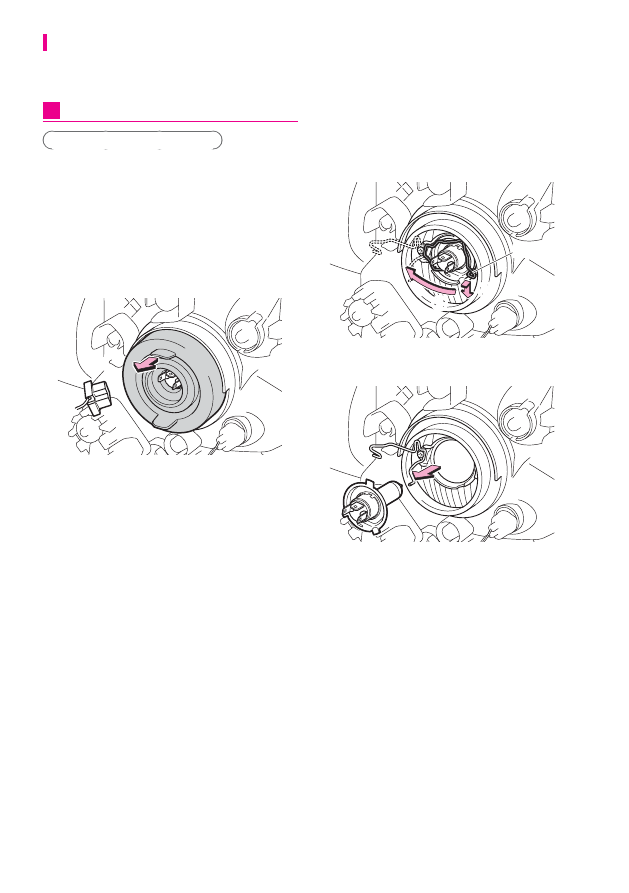

前照灯／ハイビーム

LED ヘッドランプ装着車



▼

取り外し手順

1

ボンネットを開ける

（ボンネットの開閉→ 354 ページ）

2

カバーを外す

3

バルブを回して外す

4

コネクターのツメ（

❶

）を起こして、コ

ネクターからバルブを引き抜く（

❷

）

❷

❶

❷



▼

取り付け手順

逆の手順で行います。

車幅灯

ハロゲンヘッドランプ装着車



▼

取り外し手順

1

ボンネットを開ける

（ボンネットの開閉→ 354 ページ）

2

ソケットを回して取り外す

3

ソケットからバルブを引き抜く



▼

取り付け手順

逆の手順で行います。

車のお手入れ

X 簡単な点検・部品の交換

XX

電球（バルブ）交換

383

車のお手入れ

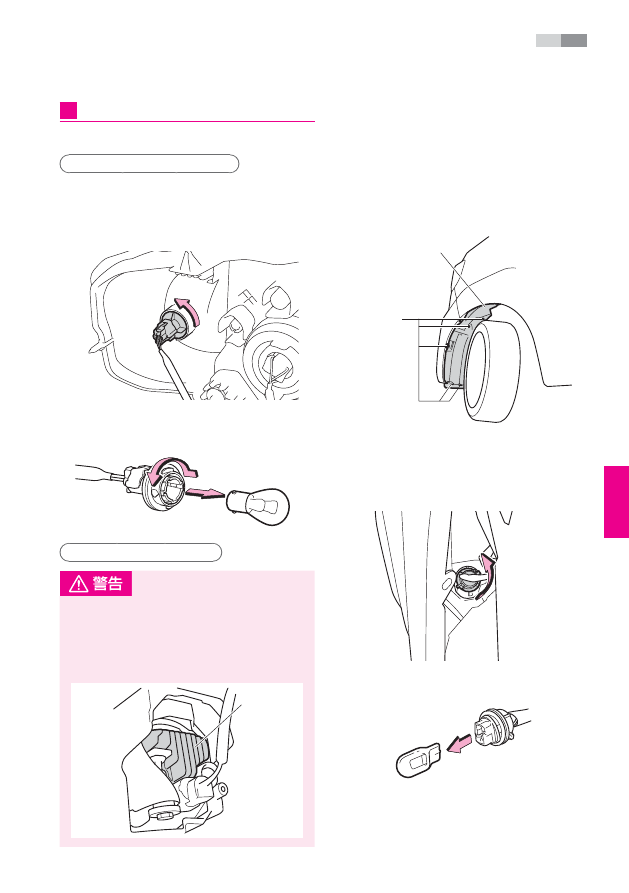

前面方向指示灯 兼 非常点滅灯



▼

取り外し手順

ハロゲンヘッドランプ装着車

1

ボンネットを開ける

（ボンネットの開閉→ 354 ページ）

2

ソケットを回して取り外す

3

電球を押しながら回して（

❶

）、外す（

❷

）

❶

❷

LED ヘッドランプ装着車



●

フォグランプが点灯しているとき、および

消灯した直後はランプ裏側の放熱フィン

が高温となっているため、触らないでくだ

さい。やけどをするおそれがあり危険です。

放熱フィン

1

ハンドルを



右側の電球を交換する場合は左に、



左側の電球を交換する場合は右に、



いっぱいまで回す

2

交 換 する側 のフェンダ ー ライ ナ ー の

クリップ（5 個）を取り外す

クリップ

フェンダー ライナー

3

フェンダーライナーを、手が入る程度に

めくる

4

ソケットを回して取り外す

5

バルブを引き抜く



▼

取り付け手順

逆の手順で行います。

車のお手入れ

 

簡単な点検・部品の交換

384

フォグランプ

LED タイプ以外



▼

取り外し手順

1

ハンドルを



右側の電球を交換する場合は左に、



左側の電球を交換する場合は右に、



いっぱいまで回す

2

交 換 する側 のフェンダ ー ライ ナ ー の

クリップ（5 個）を取り外す

クリップ

フェンダー ライナー

3

フェンダーライナーを、手が入る程度に

めくる

4

コネクターはツメ（

❶

）を押して取り外す

5

バルブを回して（

❷

）取り外す

❷

❶

❶

❷



▼

取り付け手順

逆の手順で行います。

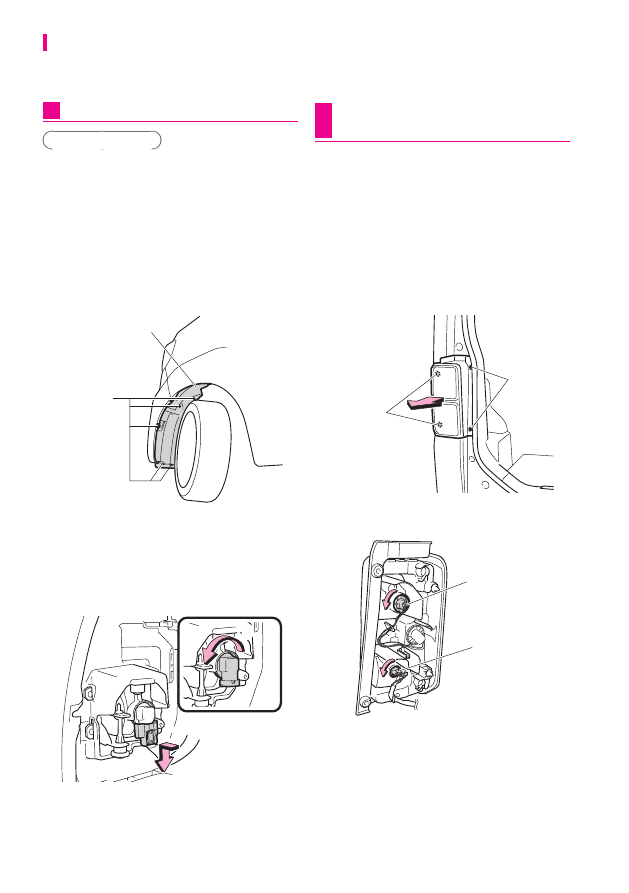

リヤコンビランプ



（後面方向指示灯、後退灯）



▼

取り外し手順

1

バックドアを開ける

（バックドア→ 116 ページ）

2

ランプ本体のボルトを取り外す

3

ランプ本体を車両後方に引いて取り外す



●

車両後方に引くと、

クリップが外れます。

ボルト

クリップ

4

交換する電球のソケットを回して取り外す

後面方向指示灯
兼非常点滅灯

後退灯

車のお手入れ

X 簡単な点検・部品の交換

XX

電球（バルブ）交換

385

車のお手入れ

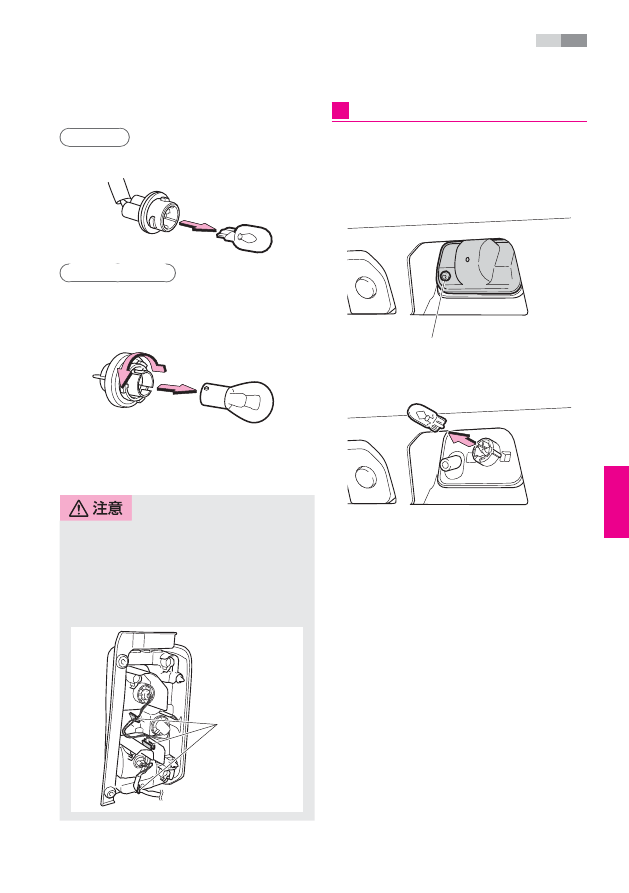

5

ソケットからバルブを取り外す

後退灯



●

バルブを引き抜きます。

後面方向指示灯



●

バルブを押しながら回して（

❶

）

、外し

ます（

❷

）。

❶

❷

❶

❷



▼

取り付け手順

逆の手順で行います。



●

ランプ本体を取り付けるときは、必ず配

線のテーピング部を目印にしてクランプに
取り付けてください。



クランプに取り付けていないと配線が車体

に挟み込まれ、損傷するおそれがあります。

クランプ

番号灯



▼

取り外し手順

1

ネジ（1 本）を取り外し、レンズを取り

外す

ネジ

2

バルブを引き抜く



▼

取り付け手順

逆の手順で行います。

車のお手入れ

 

簡単な点検・部品の交換

386

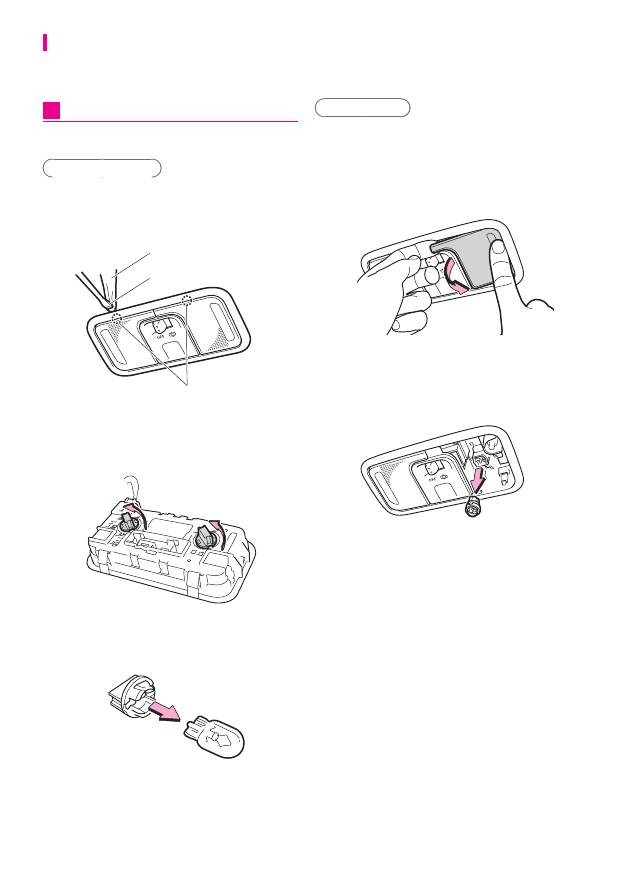

フロントパーソナルランプ



▼

取り外し手順

LED タイプ以外

1

Aドライバーを差し込み、ツメ（2 カ所）
を外してランプ本体を取り外す

布など

ツメ

⊖ドライバーなど

2

交換するバルブのソケットを回して取り

外す

3

ソケットからバルブを引き抜く

LED タイプ

1

ランプのスイッチを押しながら、カバー

を取り外す

2

バルブを取り外す



▼

取り付け手順

逆の手順で行います。

車のお手入れ

X 簡単な点検・部品の交換

XX

電球（バルブ）交換

387

車のお手入れ

リヤパーソナルランプ

LED タイプ以外



▼

取り外し手順

1

Aドライバーを差し込み、ランプ本体を
取り外す

⊖ドライバーなど

ツメ

布など

2

バルブを引き抜く



▼

取り付け手順

逆の手順で行います。

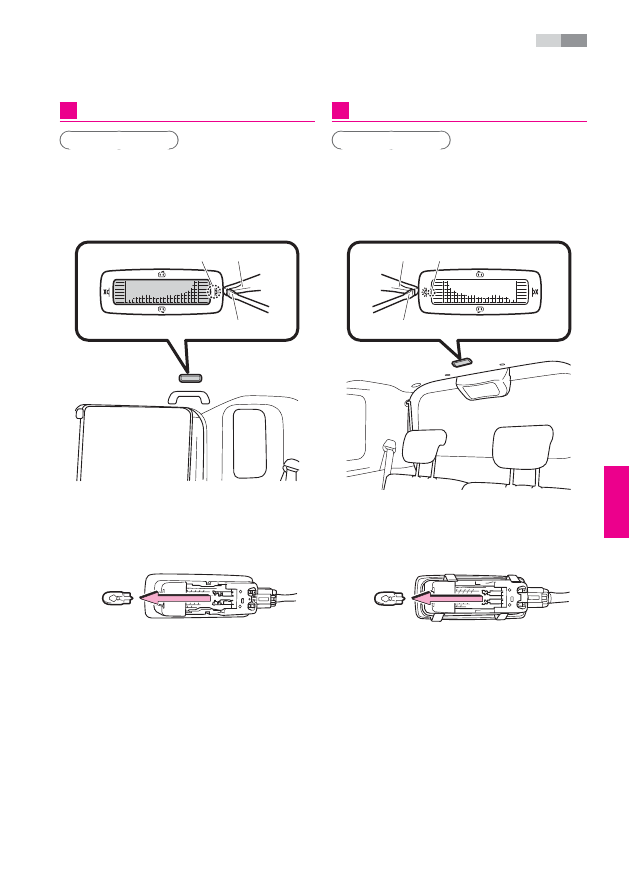

ラゲージルームランプ

LED タイプ以外



▼

取り外し手順

1

Aドライバーを差し込み、ランプ本体を
取り外す

⊖ドライバーなど

ツメ

布など

2

バルブを引き抜く



▼

取り付け手順

逆の手順で行います。

車のお手入れ

 

簡単な点検・部品の交換

388

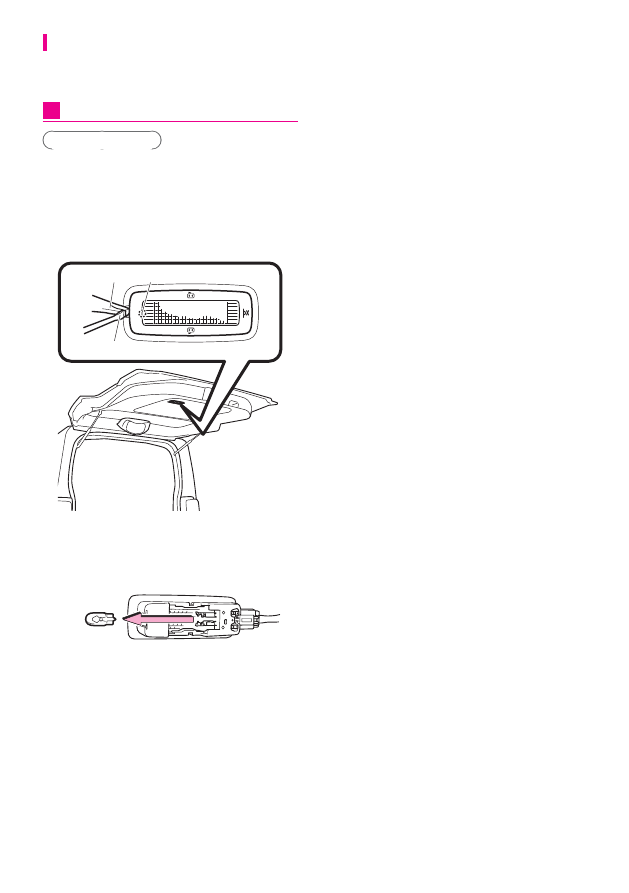

バックドアランプ

LED タイプ以外

1

バックドアを開く

（バックドア→ 116 ページ）

2

Aドライバーを差し込み、ランプ本体を
取り外す

⊖ドライバーなど

ツメ

布など

3

バルブを引き抜く



▼

取り付け手順

逆の手順で行います。

車のお手入れ

X 簡単な点検・部品の交換

XX

キーの電池交換

389

車のお手入れ

キーの電池交換

次のようなときは、キーの電池消耗が考えられます。早めに電池を交換してください。



●

スイッチを押しても作動しない



●

著しく作動距離が短くなった



●

インジケーターが点灯しない

電池は、お客様自身で交換できますが、破損などのおそれがあるため、トヨタ販売店での

交換をおすすめします。

交換方法



●

電池および取り外した部品は、お子さまが飲み込まないようにご注意ください。飲み込むと、
重大な傷害におよぶか、最悪の場合死亡につながるおそれがあります。



●

電池を交換するときは以下のことに注意してください。故障の原因になるおそれがあります。



●

濡れた手で電池交換をしない



●

電子部品に触れたり、端子を曲げたりしない



●

油や異物を入れない



●

電池はトヨタ販売店・時計店およびカメラ店などで購入できます。

キーレスエントリー装着車



▼

用意するもの



●

「CR1620（3V）」の新しい電池



●

薄刃の Aドライバーなど



（くぼみに入る程度の幅のもの）



●

傷付き防止のため先端に布などを巻いてください。

車のお手入れ

 

簡単な点検・部品の交換

390



▼

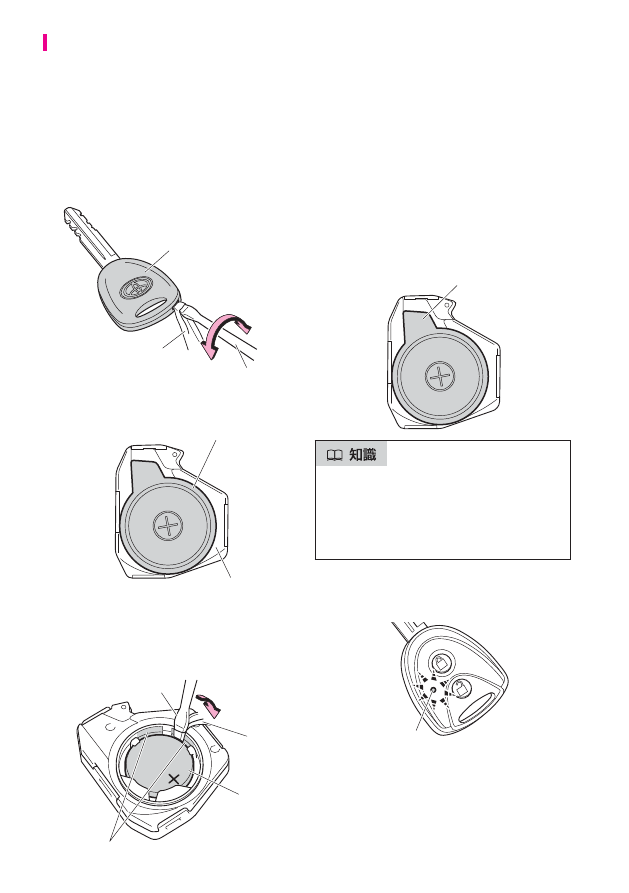

交換方法

1

メインキーのグリップを外す



●

用意した Aドライバーなどをくぼみに

差し込み、回します。

グリップ

⊖ドライバーなど

布など

2

モジュール裏側のカバーを外す

カバー

モジュール

3

電池を取り出す



●

用意した Aドライバーなどを溝に差し

込みます。

電池

⊖ドライバー

溝

布など

4

新しい電池と交換する



●

電池は @ 極を上側にして取り付けま

す。

5

カバーとモジュール、およびグリップを

取り付ける



●

カバーを突起部からはめ込み、全体

を均等に押さえてください。

突起部

カバーをはめ込むときは



●

確実にはめ込んでください。浮いたりして

いると、水、ほこりなどが入り、故障の

原因になるおそれがあります。

6

スイッチを押したとき、インジケーター

が点滅することを確認する

インジケーター

車のお手入れ

X 簡単な点検・部品の交換

XX

キーの電池交換

391

車のお手入れ

キーフリーシステム装着車



▼

用意するもの



●

「CR2032（3V）」の新しい電池



●

薄刃の Aドライバーなど



（くぼみに入る程度の幅のもの）



●

傷付き防止のため先端に布などを巻いてください。



▼

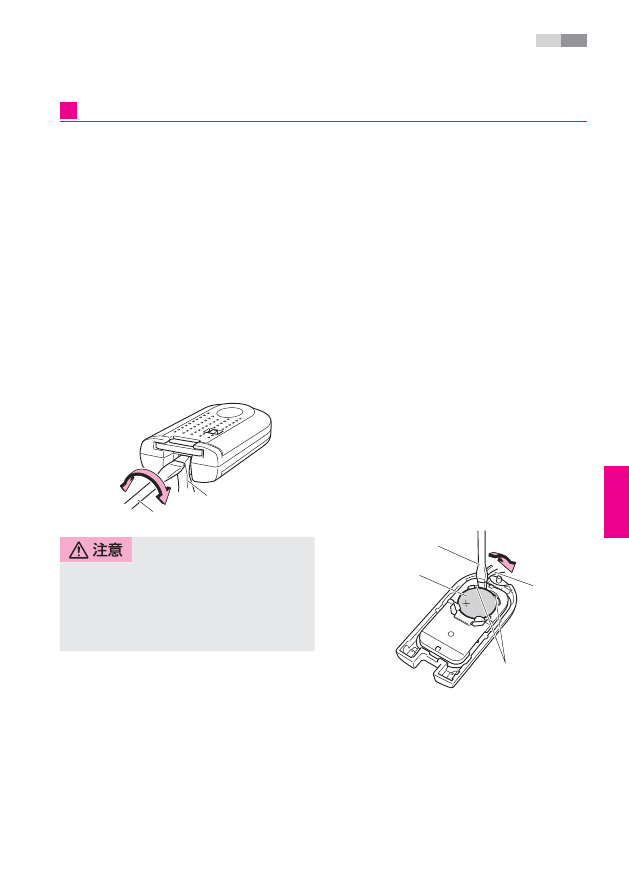

交換手順

1

電子カードキーのカバーを外す



●

トヨタマーク側を上にして外します。



●

用意した Aドライバーなどをくぼみに

差し込み、回します。

⊖ドライバー

布など



●

トヨタマーク側を下にしてカバーを外さない

でください。 電子カードキーのスイッチや

電子部品などが落下して破損するおそれ

があります。

2

電池を取り出す



●

用意した Aドライバーなどを溝に差し

込みます。



●

カバーをはずした時に、 上 側 のカ

バーに電子カードキーのモジュール

（基板）が張り付き、電池面が隠れ

ている場合があります。この場合、

電子カードキーのモジュール（基板）

をひっくり返し、図のように電池が見

える状態で作業してください。

電池

⊖ドライバー

溝

布など

3

新しい電池と交換する



●

電池は @ 極を上側にして取り付けま

す。

4

カバーを取り付ける

車のお手入れ

 

簡単な点検・部品の交換

392

5

スイッチを押したとき、インジケーター

が点滅することを確認する

インジケーター



▼

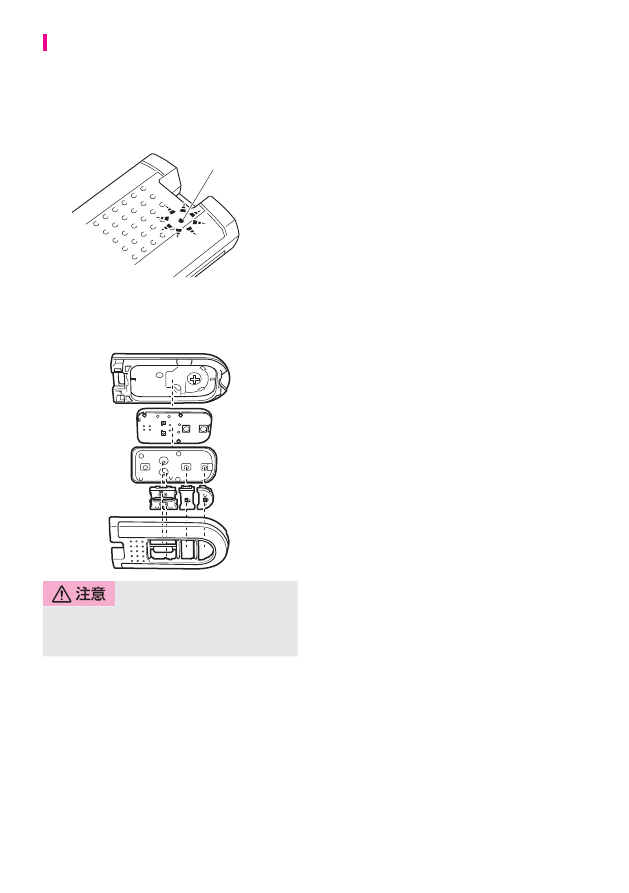

電子カードキーの部品がばらけたときは

図を参考に組み付けてください。



●

電子部品の基板面に触れないでくださ

い。故障の原因になります。
