Toyota Mark X (2016 year). Manual japanese

335

4-2. 簡単な点検・部品交換

お手入れのしかた

■ 運転席足元

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

STOP

7.5 A

制動灯

10 A

ナビゲーションシステム

P/SEAT FR

30 A

フロントパワーシート右側

TI ＆ TE

20 A

マイコンプリセットステアリング

ACC

7.5 A

アクセサリー電源

P/ OUTLET

15 A

アクセサリーソケット

WASHER

20 A

ウォッシャー

WIP

30 A

ワイパー

AVS

20 A

AVS

S/HTR FR

15 A

フロントシートヒーター右側

RH IG

10 A

各 ECU 電源

RH ECU-IG

10 A

各 ECU 電源

DOOR FR

20 A

フロントパワーウインドウ右

DOOR RR

20 Ａ

リヤパワーウインドウ右

AM2

7.5 A

EFI コンピューター

SECURITY

7.5 A

EFI コンピューター

STRG LOCK

20 A

ステアリングロック

IGN

10 A

EFI コンピューター、エアバッグ

S/ROOF

20 A

ムーンルーフ

P/W-B

5 A

パワーウインドウ

MULTIMEDIA

10 A

オーディオ、ナビゲーションシステム

336

4-2. 簡単な点検・部品交換

■ 助手席足元

OBD

7.5 A

チェックコネクター

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

LH J/B-B

7.5 A

ボデー系システム

AM1

7.5 A

装備系全般

P/SEAT FL

30 A

フロントパワーシート左

D/L NO,1

25 A

ドアロック

S/HTR FL

15 A

シートヒーター左

WIP RR

15 A

リヤワイパー

AFS

7.5 A

AFS

BKUP LP

7.5 A

後退灯

LH ECU-IG

10 A

各 ECU 電源

LH IG

10 A

各 ECU 電源

DOOR RL

20 A

リヤパワーウインドウ左

DOOR FL

20Ａ

フロントパワーウインドウ左

D/L NO,2

25 A

ドアロック

HAZ

15 A

非常点滅灯

RAD NO,2

20 A

オーディオ

GAUGE

7.5 A

メーター

PANEL

7.5 A

イルミネーション

A/C

7.5 A

エアコン

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

337

4-2. 簡単な点検・部品交換

お手入れのしかた

SHADE RR

10A

リヤサンシェード

知識

■

ヒューズを交換したあと

●

交換してもランプ類が点灯しないときは、電球を交換してください。

（oP. 320）

●

交換しても再度ヒューズが切れる場合は、トヨタ販売店で点検を受けてくだ

さい。

■

バッテリーからの回路に過剰な負荷がかかると

配線が損傷を受ける前にヒューズが切れるように設計されています。

警告

■

車の故障や、車両火災を防ぐために

次のことをお守りください。

お守りいただかないと、車の故障や火災、けがをするおそれがあります。

●

規定容量以外のヒューズ、またはヒューズ以外のものを使用しないでくださ

い。

●

必ずトヨタ純正ヒューズか同等品を使用してください。

●

ヒューズやヒューズボックスを改造しないでください。

注意

■

ヒューズを交換する前に

ヒューズが切れた原因が電気の過剰負荷だと判明したときは、トヨタ販売店で

点検を受けてください。

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

338

4-2. 簡単な点検・部品交換

キーの電池交換

電池が消耗しているときは、新しい電池に交換してください。

■ 用意するもの

● マイナスドライバー
● 小さいプラスドライバー
● リチウム電池

･ CR2016（スマートエントリー＆スタートシステム非装着車）
･ CR1632（スマートエントリー＆スタートシステム装着車、タ

イプ A）

･ CR2032（スマートエントリー＆スタートシステム装着車、タ

イプ B）

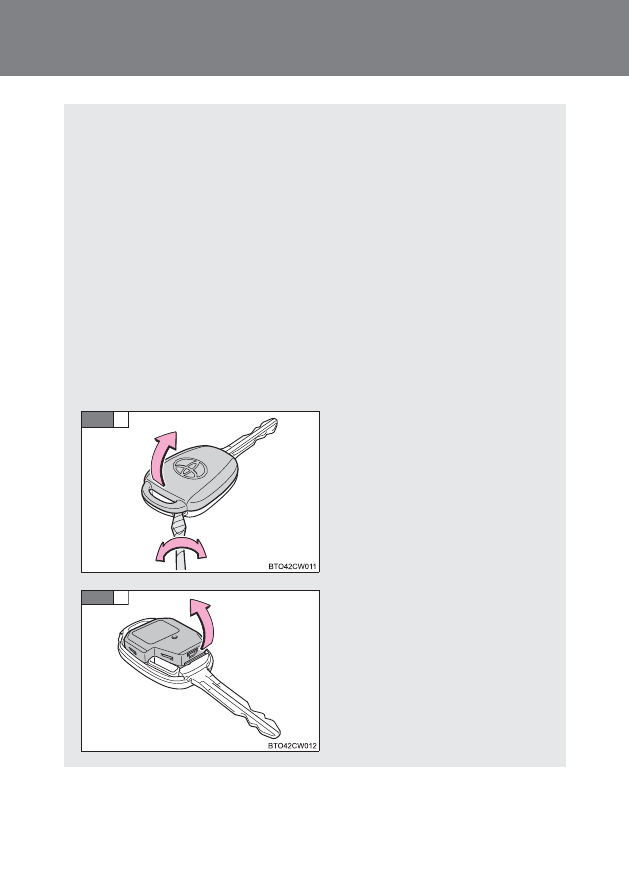

■ 電池交換のしかた（スマートエントリー＆スタートシステム

非装着車）

カバーをはずす

傷が付くのを防ぐため、マイナス

ドライバーの先端に布などを巻い

て保護してください。

モジュールを取り出す

手順

339

4-2. 簡単な点検・部品交換

お手入れのしかた

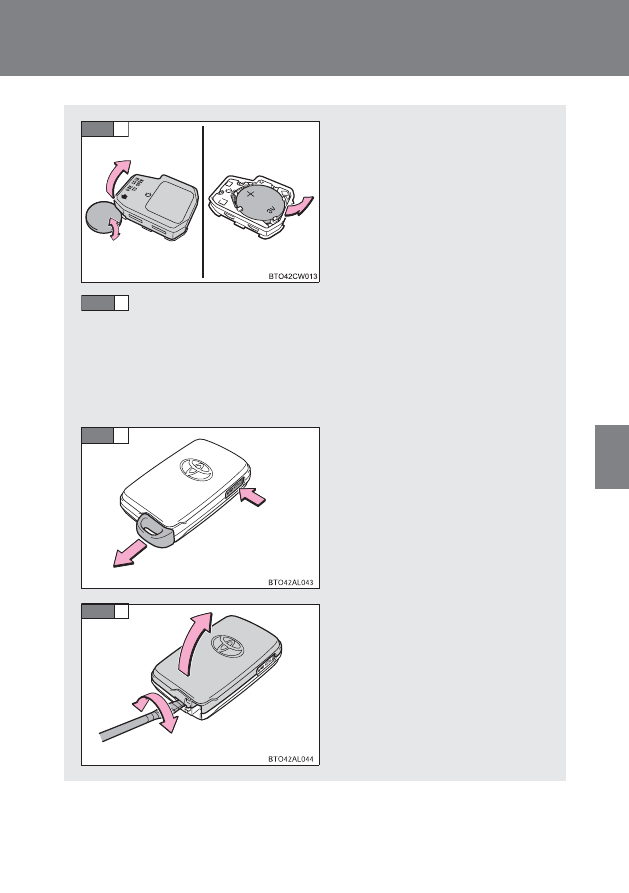

コインなどを使用して、モ
ジュールカバーをはずし、消耗
した電池を取り出す

新しい電池は + 極を上にして取り

付けます。

取り付けるときは、取りはずしたときと逆の手順で取り付け
る

■ 電池交換のしかた（スマートエントリー＆スタートシステム

装着車）

タイプ A

メカニカルキーを抜く

カバーをはずす

傷が付くのを防ぐため、マイナス

ドライバーの先端に布などを巻い

て保護してください。

手順

340

4-2. 簡単な点検・部品交換

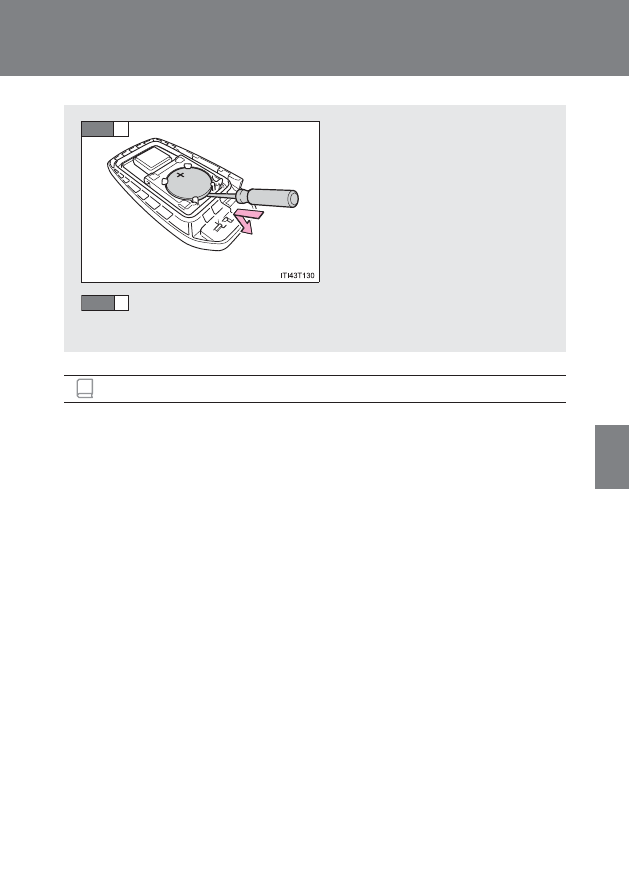

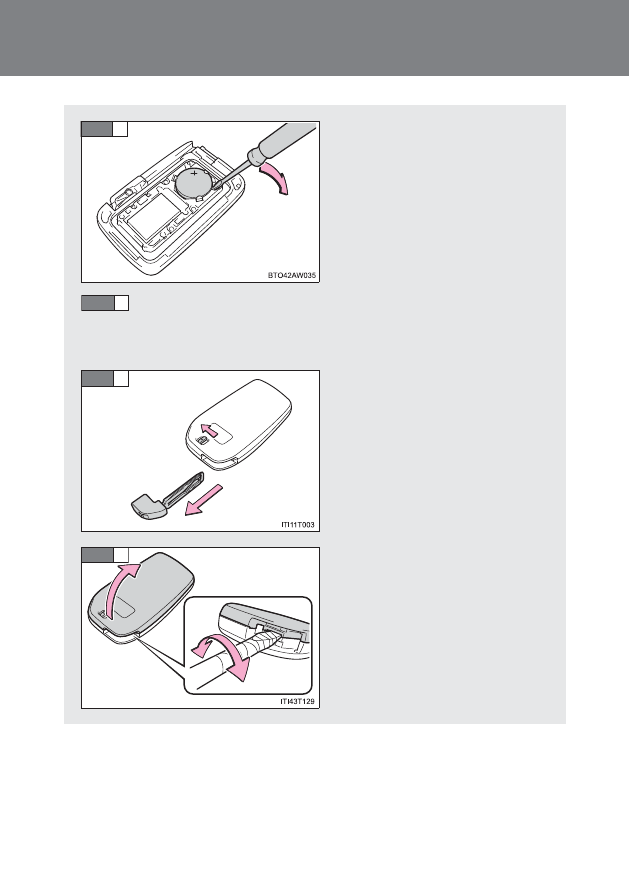

消耗した電池を取り出す

新しい電池は + 極を上にして取り

付けます。

取り付けるときは、取りはずしたときと逆の手順で取り付け
る

タイプ B

メカニカルキーを抜く

カバーをはずす

傷が付くのを防ぐため、マイナス

ドライバーの先端に布などを巻い

て保護してください。

手順

341

4-2. 簡単な点検・部品交換

お手入れのしかた

知識

■

電池が消耗していると

次のような状態になります。

●

スマートエントリー＆スタートシステム（装着車のみ）、ワイヤレス機能が

作動しない

●

作動距離が短くなる

■

リチウム電池の入手

リチウム電池はトヨタ販売店、時計店およびカメラ店などで購入できます。

●

スマートエントリー＆スタートシステム非装着車：CR2016

●

スマートエントリー＆スタートシステム装着車、タイプ A：CR1632

●

スマートエントリー＆スタートシステム装着車、タイプ B：CR2032

■

キーの電池を交換したときは ( スマートエントリー＆スタートシステム装着車 )

キーのスイッチを押し、本体の LED が点灯することを確認します。

消耗した電池を取り出す

新しい電池は + 極を上にして取り

付けます。

取り付けるときは、取りはずしたときと逆の手順で取り付け
る

手順

342

4-2. 簡単な点検・部品交換

警告

■

取りはずした電池と部品について

お子さまにさわらせないでください。

部品が小さいため、誤って飲み込むと、のどなどにつまらせ重大な傷害におよ

ぶか、最悪の場合死亡につながるおそれがあります。

注意

■

交換後、正常に機能させるために

次のことを必ずお守りください。

●

ぬれた手で電池を交換しない
錆の原因になります。

●

電池以外の部品に、ふれたり動かしたりしない

●

電極を曲げない

343

4-2. 簡単な点検・部品交換

お手入れのしかた

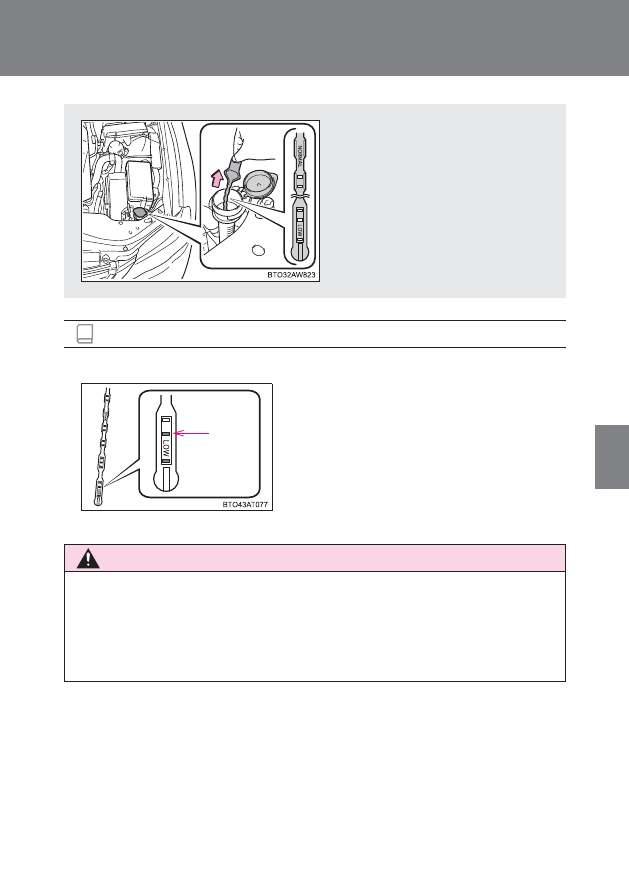

ウォッシャー液の補給

知識

■

ゲージの使い方

警告

■

ウォッシャー液を補給するときは

エンジンが熱いときやエンジンがかかっているときは、ウォッシャー液を補給

しないでください。ウォッシャー液にはアルコール成分が含まれているため、エ

ンジンなどにかかると出火するおそれがあり危険です。

液面が LOW の位置に近付いたら
ウォッシャー液を補給してくだ
さい。

ウォッシャー液の膜が張っているゲージの
穴部の位置を確認して、ウォッシャー液の
残量を判断します。
残量がゲージの先端から 2 つめの穴部より
下まわった（LOW の位置まで低下した）ら、
ウォッシャー液を補給してください。

現在の
液量

345

4-2. 簡単な点検・部品交換

お手入れのしかた

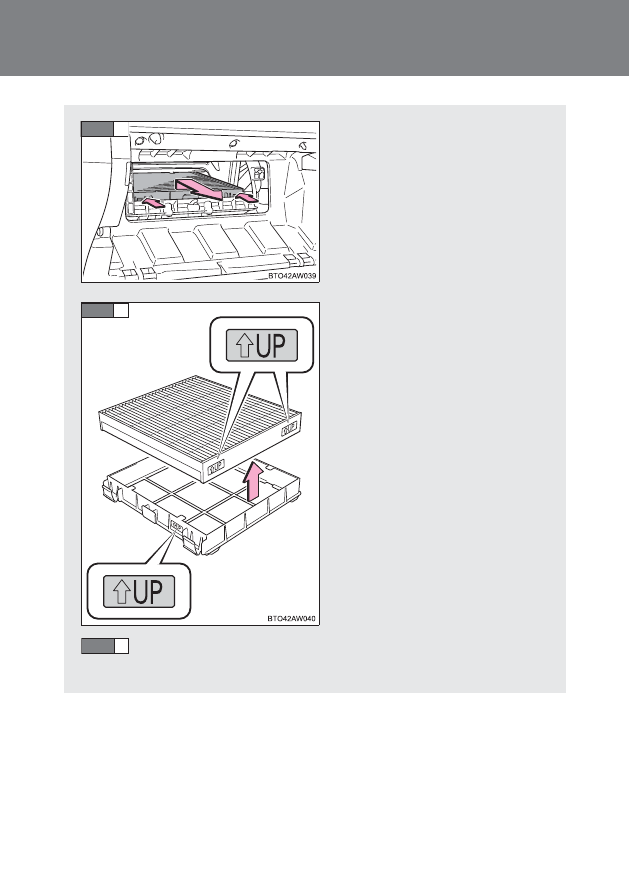

エアコンフィルターの交換

エアコンを快適にお使いいただくために、エアコンフィルターを定期
的に交換してください。

■ エアフィルターの交換

内外気切りかえスイッチを押し、内気循環にする

外気導入のままだと、内外気ドアによりフィルターケースを取りはずす

ことができません。

スマートエントリー＆スタートシステム非装着車
エンジンスイッチを“ LOCK ”にする
スマートエントリー＆スタートシステム装着車

“ エンジンスタートストップ ”スイッチを OFF にする

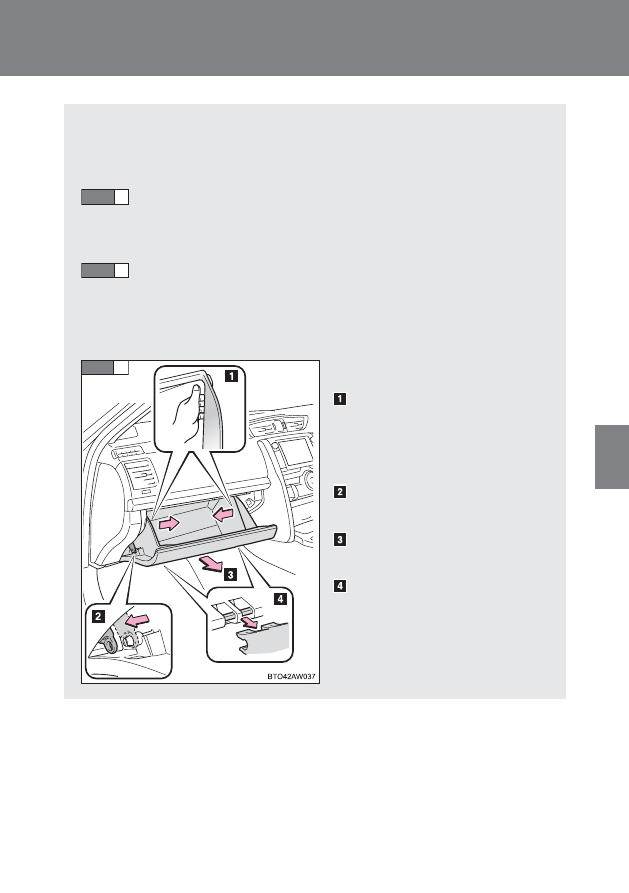

グローブボックスを取りはずす

グローブボックスの内側に指をか

け、側面を引っ張ってたわませな

がら、上部のツメを片側ずつはず

します

グローブボックスのダンパース

テーのピンをはずします

グローブボックスを手前に引き出

します

グローブボックス下部のツメをは
ずします

手順

347

4-2. 簡単な点検・部品交換

お手入れのしかた

知識

■

エアコンフィルターの交換について

エアコンフィルターは次の時期を目安に交換してください。

交換：15,000km [7,500km

※

] ごと

※

大都市や寒冷地など、交通量や粉じんの多い地区

■

エアコンの風量が減少したときは

フィルターの目詰まりが考えられますので、フィルターを交換してください。

注意

■

エアコンを使用するときの注意

●

フィルターを装着せずにエアコンを使用すると、故障の原因となることがあり
ます。必ずフィルターを装着してください。

●

フィルターは交換するタイプです。
水洗いやエアブローによる清掃はしないでください。

トラブルが起きたら

349

5-1. まず初めに

故障したときは ..................... 350

非常点滅灯

（ハザードランプ）............... 351

発炎筒..................................... 352

けん引について ......................354

イベントデータレコーダー ...362

5-2. 緊急時の対処法

警告灯がついたときは .......... 364

警告メッセージが

表示されたときは

（マルチインフォメーション

ディスプレイ装着車）......... 368

パンクしたときは

（応急用タイヤ装着車）........ 379

パンクしたときは

（タイヤパンク応急修理

キット装着車）...................... 389

エンジンがかからない

ときは .................................. 404

シフトレバーが

シフトできないときは ....... 406

キーを無くしたときは .......... 407
電子キーが正常に働かない

ときは
( スマートエントリー＆
スタートシステム装着車 ) ... 408

バッテリーがあがった

ときは .................................. 411

オーバーヒートした

ときは................................... 415

スタックしたときは .............. 418

車両を緊急停止するには ...... 420

350

5-1. まず初めに

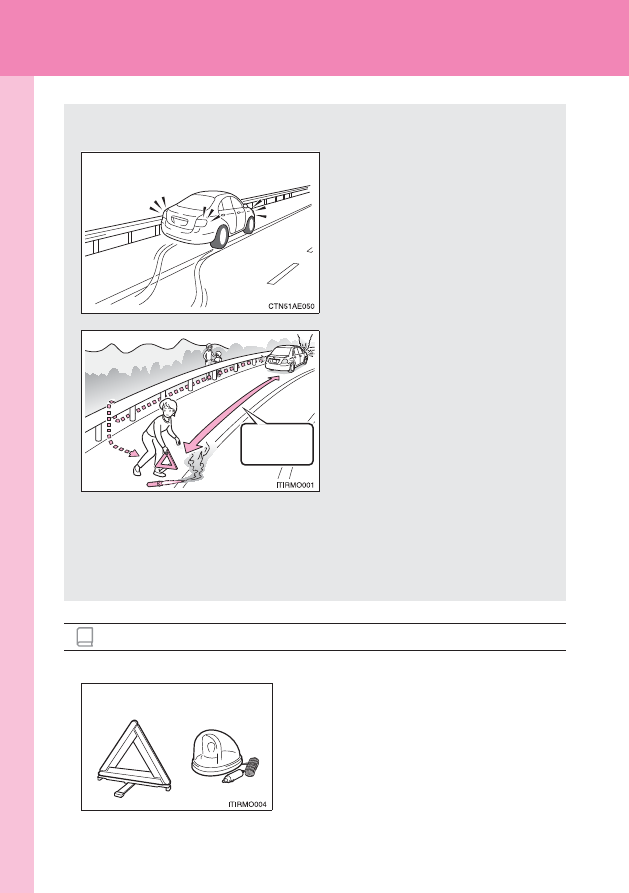

故障したときは

知識

■

停止表示板・停止表示灯について

故障のときは速やかに次の指示に従ってください。

非常点滅灯（oP. 351）を点滅
させながら、車を路肩に寄せ停
車する

非常点滅灯は、故障などでやむを

得ず路上駐車する場合、他車に知

らせるため使用します。

高速道路や自動車専用道路で
は、次のことに従う
● 同乗者を避難させる
● 車両の50m以上後方に発炎筒

（oP. 352）と停止表示板を

置くか、停止表示灯を使用する

･見通しが悪い場合はさらに後

方に置いてください。

･発炎筒は、燃料もれの際やトン

ネル内では使用しないでくだ
さい。

● その後、ガードレールの外側

などに避難する

50ｍ以上
後方に置く

●

高速道路や自動車専用道路でやむを得ず
駐停車する場合は、停止表示板または停
止表示灯の表示が、法律で義務付けられ
ています。

●

停止表示板・停止表示灯のご購入について
は、トヨタ販売店にお問い合わせくださ
い。

停止表示板

停止表示灯

5-1. まず初めに
