Toyota Yaris 2017 года. Руководство - часть 101

448

7-3. Самостоятельное техническое обслуживание

X

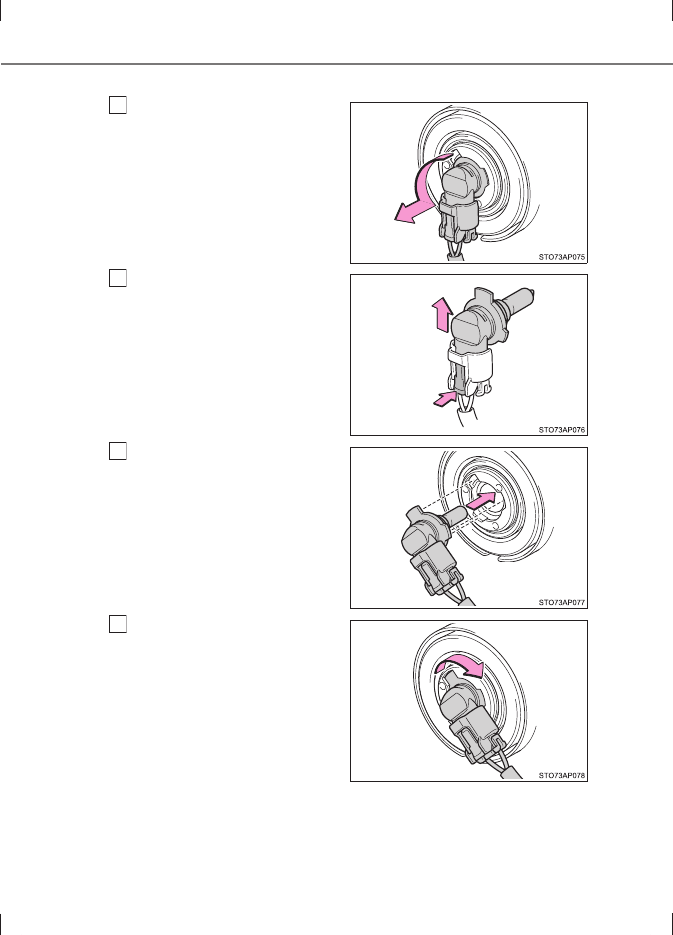

Тип излучателя

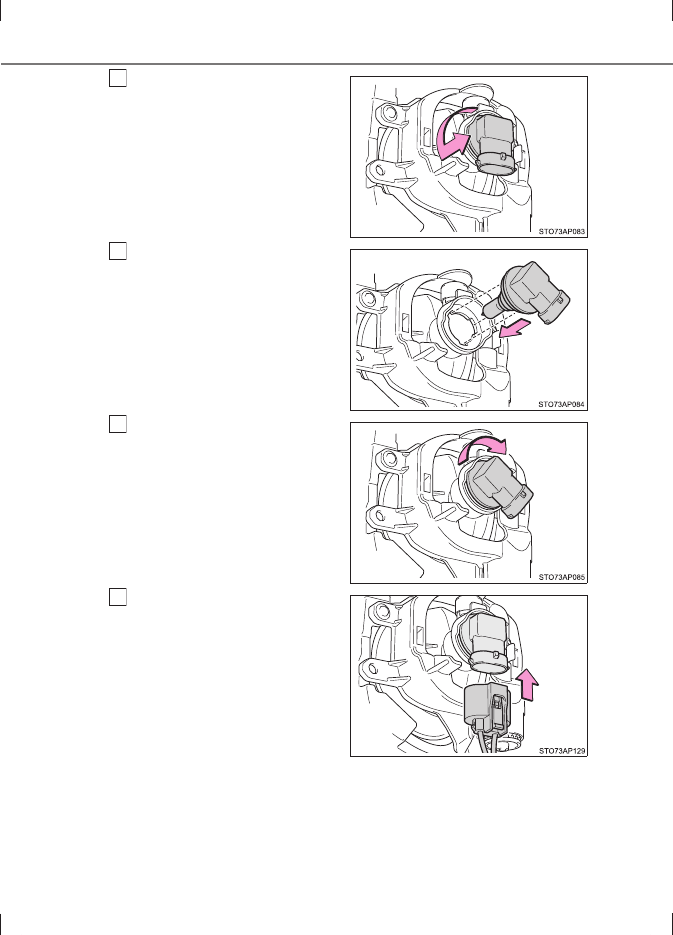

Поверните

цоколь

лампы

против часовой стрелки.

Вытащите  лампу,  нажимая  на
фиксатор разъема.

Замените  лампу  фонаря  и
установите цоколь лампы.

Совместите 3 выступа  на  лампе
фонаря  с  креплением  и  вставьте
лампу.

Поверните  и  зафиксируйте
цоколь лампы.

Осторожно

потрясите

цоколь

лампы  для  проверки  надежности
крепления,  включите  фары  и
визуально  убедитесь,  что  через
крепление не проходит свет.

1

2

3

14

449

7-3. Самостоятельное техническое обслуживание

7

Те
хн

и

че

ск

о

е

 обсл

уж
ив

ан

и

е

 и

 ух

од

■

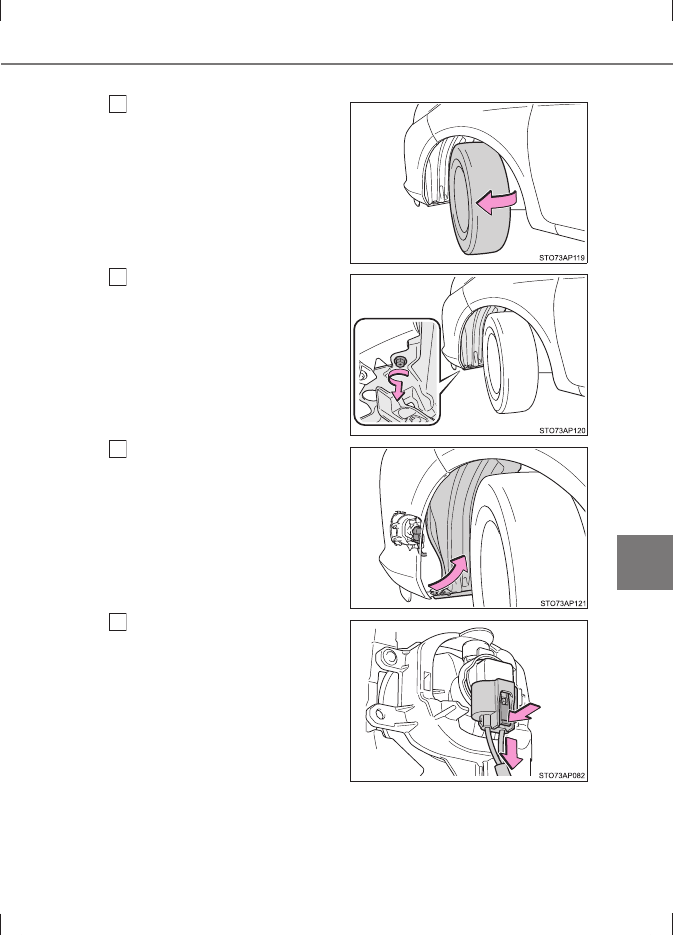

Передние противотуманные фары (при наличии)

Поверните  рулевое  колесо  в
противоположном
направлении  от  заменяемого
фонаря.

Поверните  рулевое  колесо  так,
чтобы  рука  легко  проходила
между шиной и подкрылком.

Отверните винт.

Частично  снимите  подкрылок,
пока не будет видна лампа.

Отсоедините

разъем,

одновременно  нажимая  на
фиксатор.

1

2

3

4

450

7-3. Самостоятельное техническое обслуживание

Поверните

цоколь

лампы

против часовой стрелки.

Установите

новую

лампу

фонаря.

Совместите 3 выступа  на  лампе
фонаря  с  креплением  и  вставьте
лампу.

Поверните  и  зафиксируйте
лампу.

Установите разъем.

Осторожно

потрясите

цоколь

лампы  для  проверки  надежности
крепления,  включите  передние
противотуманные

фары

и

визуально  убедитесь,  что  через
крепление не проходит свет.

5

6

7

8

451

7-3. Самостоятельное техническое обслуживание

7

Те
хн

и

че

ск

о

е

 обсл

уж
ив

ан

и

е

 и

 ух

од

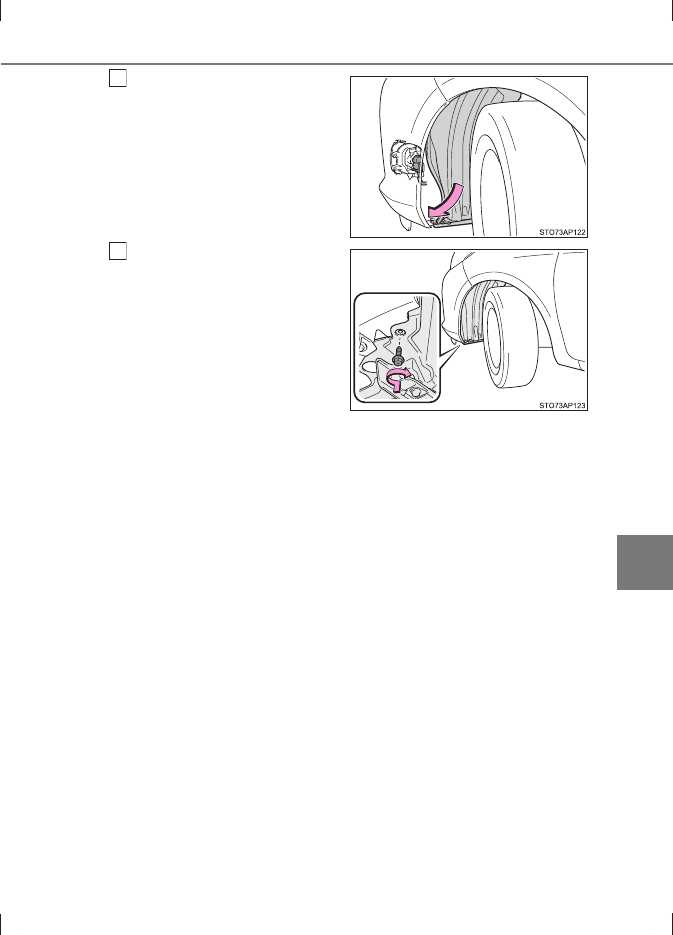

Установите

подкрылок

на

место.

Прикрепите  край  подкрылка  к
внутренней

части

переднего

бампера.

Установите винт.

9

10
