Toyota Verso 2017 года. Руководство - часть 138

5

603

5-2. Меры, принимаемые в аварийных случаях

В

 случае

 в

оз

ни

кно

ве

ни

я неисп

равно

сти

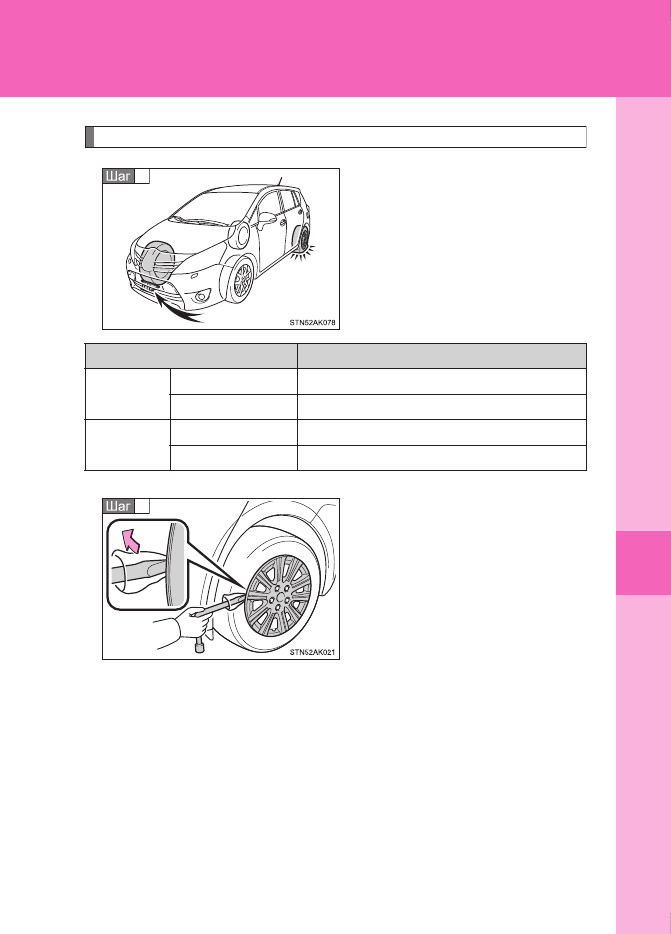

Замена колеса со спущенной шиной

Подоприте

колесо

противооткатным башмаком.

Автомобили

со

стальными

дисками: снимите декоративный
колпак  колеса  с  помощью
гаечного  ключа  или  скобы  для
колпачка диска. (

с. 510)

Чтобы  защитить  декоративный

колпак,  поместите  ткань  между

ключом  и  колпаком  так,  как

показано на рисунке.

1

Спущенная шина

Положение противооткатного башмака

Спереди

Слева

Позади заднего правого колеса

Справа

Позади заднего левого колеса

Сзади

Слева

Перед передним правым колесом

Справа

Перед передним левым колесом

2

604

5-2. Меры, принимаемые в аварийных случаях

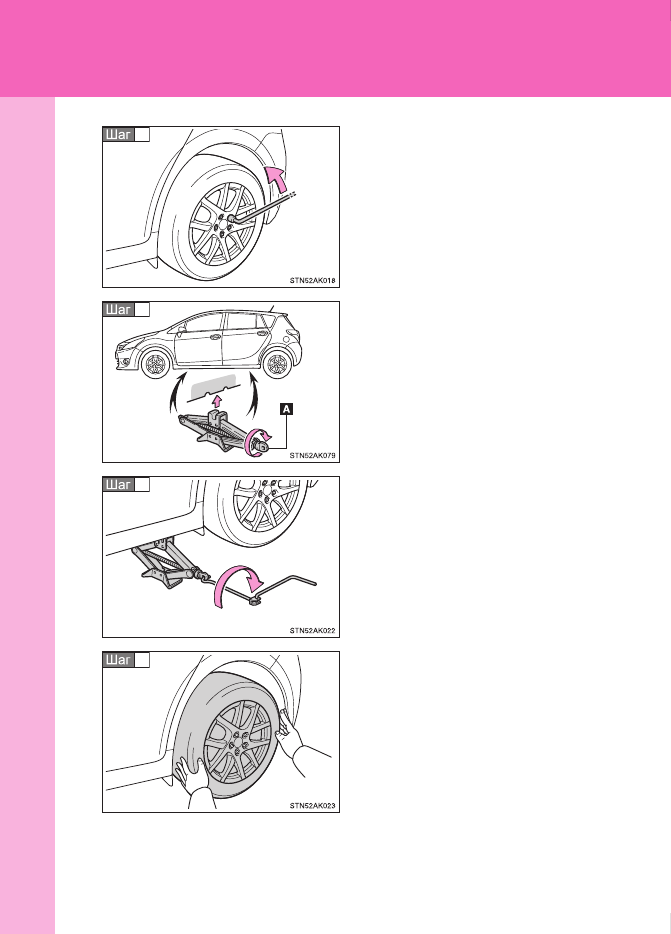

Слегка  ослабьте  гайки  колеса
(на один поворот).

Поверните рукой часть домкрата
“А”  так,  чтобы  паз  домкрата
совместился

с

точкой

поддомкрачивания

на

автомобиле.

Поднимайте  автомобиль,  пока
колесо слегка не приподнимется
над землей.

Снимите все гайки и колесо.

Затем  положите

колесо  на

землю.

Чтобы

избежать

появления

царапин

на

поверхности колеса, размещайте

его  на  земле  наружной  стороной

вверх.

3

4

5

6

5

605

5-2. Меры, принимаемые в аварийных случаях

В

 случае

 в

оз

ни

кно

ве

ни

я неисп

равно

сти

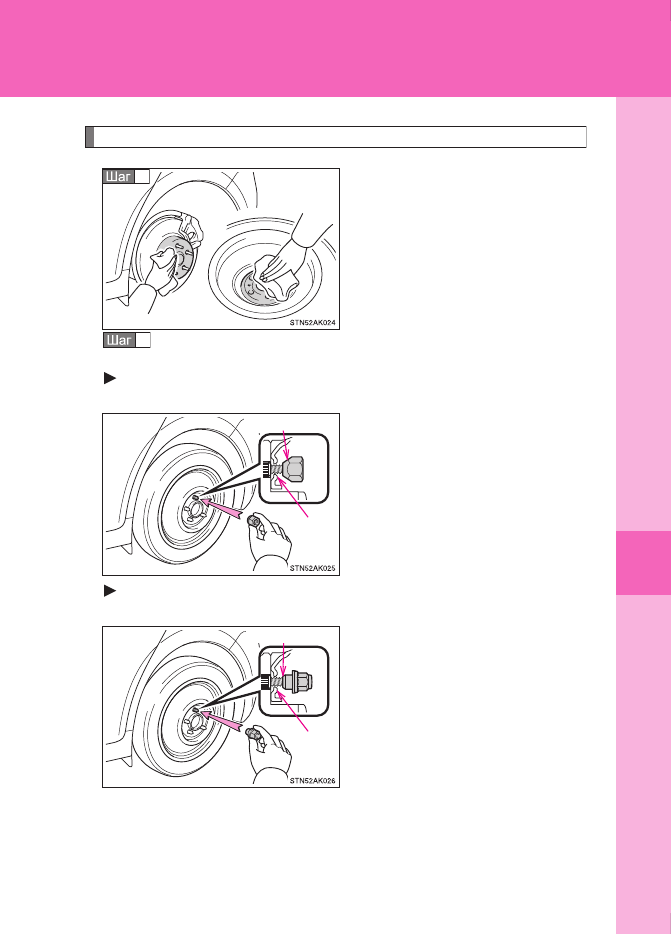

Установка запасного колеса

Удалите  грязь  и  посторонние
предметы

с

сопрягаемой

поверхности колеса.

Если

на

сопрягаемой

поверхности  колеса  находятся

посторонние  предметы,  то  во

время  движения  автомобиля

гайки  могут  ослабнуть  и  колесо

может отвалиться.

Установите колесо и слегка заверните все колесные гайки от
руки, примерно на одинаковую величину.

Замена  стального  колеса  на  стальное  колесо  (включая
компактное запасное колесо)

Заворачивайте

гайки,

пока

конусная  часть  не  войдет  в
контакт  с  плоскостью  диска
колеса.

Замена  алюминиевого  диска  на  стальной  (включая  компактное
запасное колесо)

Заворачивайте

гайки,

пока

конусная  часть  не  войдет  в
контакт  с  плоскостью  диска
колеса.

1

2



 Конусная часть

Плоскость

диска

колеса

 Конусная часть

Плоскость

диска

колеса

606

5-2. Меры, принимаемые в аварийных случаях

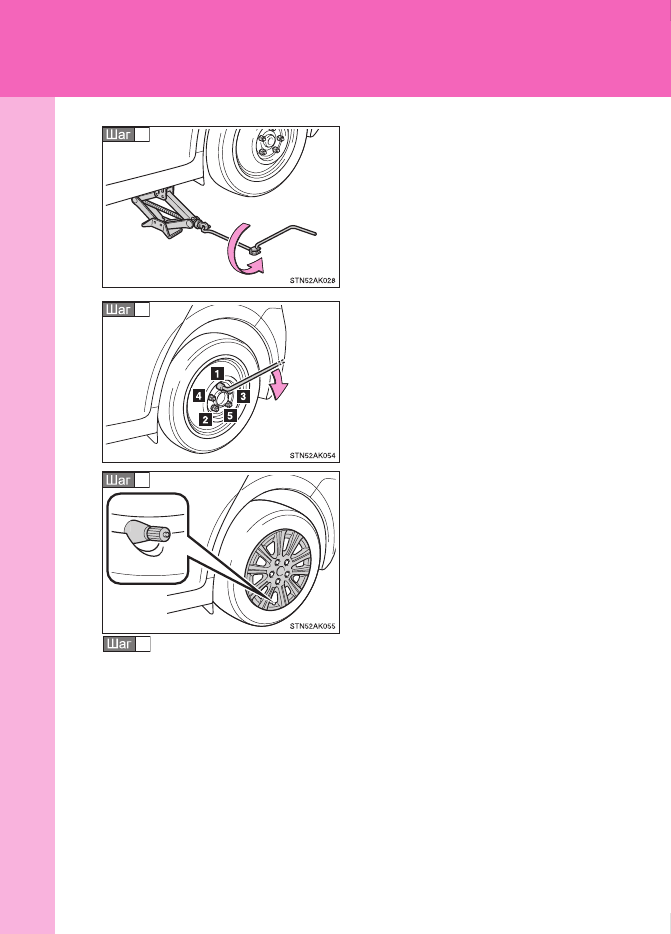

Опустите автомобиль.

Прочно  заверните  каждую  гайку
колеса на два или три оборота в
порядке,

показанном

на

рисунке.

Момент затяжки:

103 N

·

m (10,5 кгс

·

м)

Автомобили

со

стальными

дисками,  кроме  автомобилей  с
системой  предупреждения  о
низком  давлении  в  шинах  или
докаткой:

Переустановите

декоративный колпак на колесо.

Совместите  вырез  на  колпаке со

штоком  клапана  как  показано  на

рисунке.

Уберите спущенное колесо, домкрат и все инструменты.

3

4

5

6
