604

6-3. Самостоятельное техническое обслуживание

30 ECU-IG NO.3

7,5

Генератор,

очиститель

фар, ECU

стеклоочистителей  ветрового  стекла  с
датчиком  дождя, ECU антиблокировочной
тормозной

системы/системы

курсовой

устойчивости,  стоп-сигналы, FAN NO.1,
FAN NO.2, FAN NO.3, HTR, PTC, DEF,
DEICER,  переключатель  обогрева  зоны
щеток стеклоочистителей ветрового стекла

Предохранитель

Сила

тока, А

Электрическая цепь

605

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

■

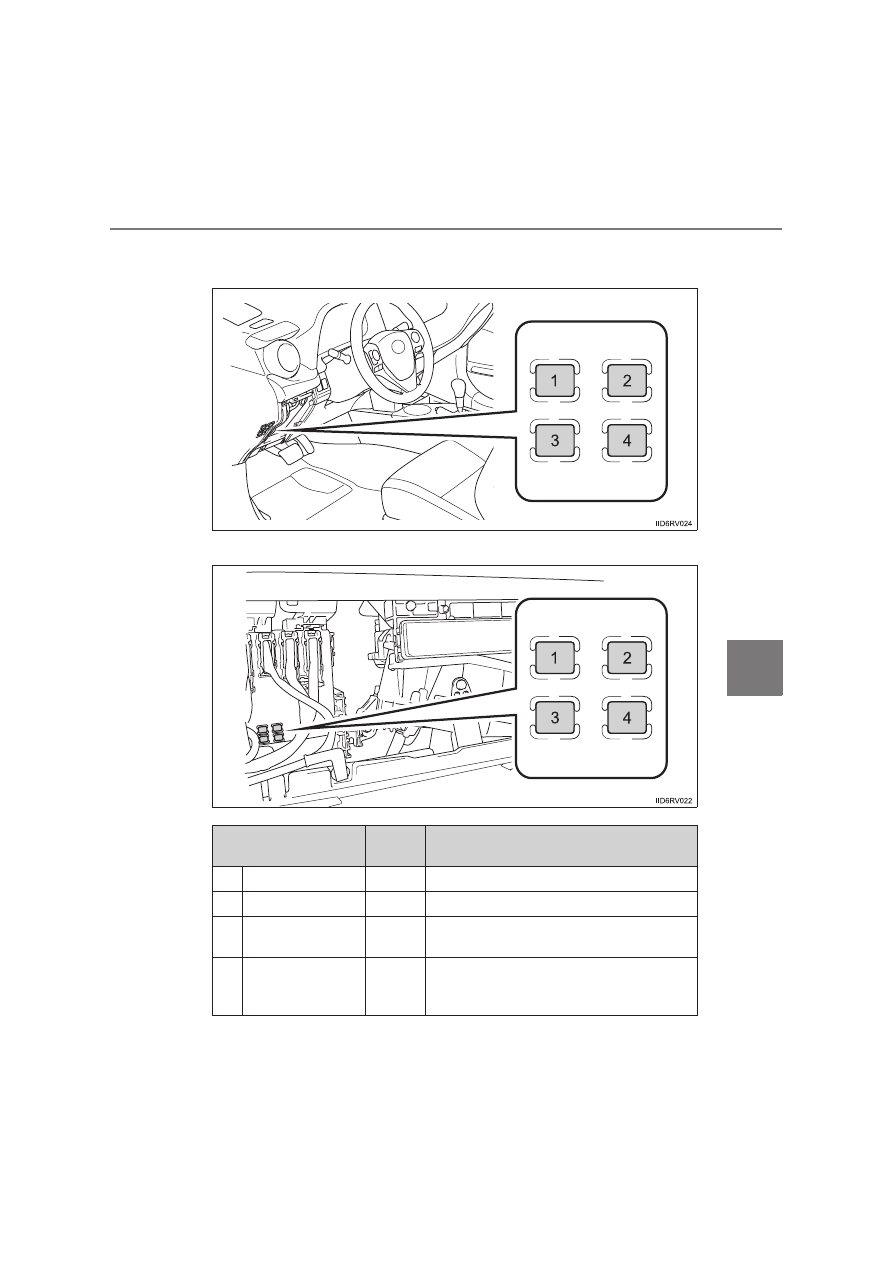

За панелью приборов

X

Автомобили с левым рулем

X

Автомобили с правым рулем

Предохранитель

Сила

тока, А

Электрическая цепь

1

P/SEAT F/L

30

Левое сиденье с электроприводом

2

P/SEAT F/R

30

Правое сиденье с электроприводом

3

PBD

30

Дверь

багажного

отделения

с

электроприводом

4

P/W MAIN

30

Передние  стекла  с  электроприводом,
главный

переключатель

окон

с

электроприводом

606

6-3. Самостоятельное техническое обслуживание

■

После замены плавкого предохранителя

●

Если  фонари  не  включаются  даже  после  замены  плавкого  предохранителя,
может потребоваться замена лампы. (

→стр. 607)

●

Если  предохранитель,  установленный  на  замену,  снова  перегорает,
произведите проверку автомобиля у авторизованного дилера или в ремонтной
мастерской Toyota либо  у  другого  специалиста  надлежащей  квалификации,
имеющего соответствующее оборудование.

■

При наличии перегрузки в электрической цепи
Плавкие  предохранители  перегорают  при  превышении  допустимого  тока,
защищая жгут проводов от повреждения.

ПРЕДОСТЕРЕЖЕНИЕ!

■

Для  предотвращения  выхода  системы  из  строя  и  возникновения  в
автомобиле пожара
Соблюдайте следующие меры предосторожности.
Несоблюдение  может  привести  к  повреждению  автомобиля,  и,  возможно,  к
пожару или травмам.

●

Никогда

не

используйте

вместо

перегоревшего

предохранителя

предохранитель  с  более  высоким  значением  номинальной  нагрузки  по  току,
чем указано, или другие предметы.

●

Всегда  используйте  подлинный  плавкий  предохранитель Toyota или
эквивалент.
Никогда  не  заменяйте  предохранитель  куском  проволоки,  даже  на  короткое
время.

●

Не  модифицируйте  плавкие  предохранители  или  коробки  плавких
предохранителей.

ВНИМАНИЕ!

■

Перед заменой плавких предохранителей
Как можно скорее произведите диагностику и устранение причины перегрузки в
электрической  цепи  у  авторизованного  дилера  или  в  ремонтной  мастерской
Toyota либо в другой организации, имеющей соответствующую квалификацию
и оснащение.

607

6

6-3. Самостоятельное техническое обслуживание

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

Лампы

Проверьте мощность лампы, подлежащей замене. (

→стр. 747)

■

Спереди

Следующие  лампы  можно  заменить  самостоятельно.  Сложность
замены  зависит  от  конкретной  лампы.  Поскольку  существует
опасность  повреждения  компонентов,  замену  рекомендуется
производить  у  любого  авторизованного  дилера  или  в  ремонтной
мастерской Toyota либо  в  другой  организации,  имеющей
соответствующую квалификацию и оснащение.

Подготовка к замене лампы

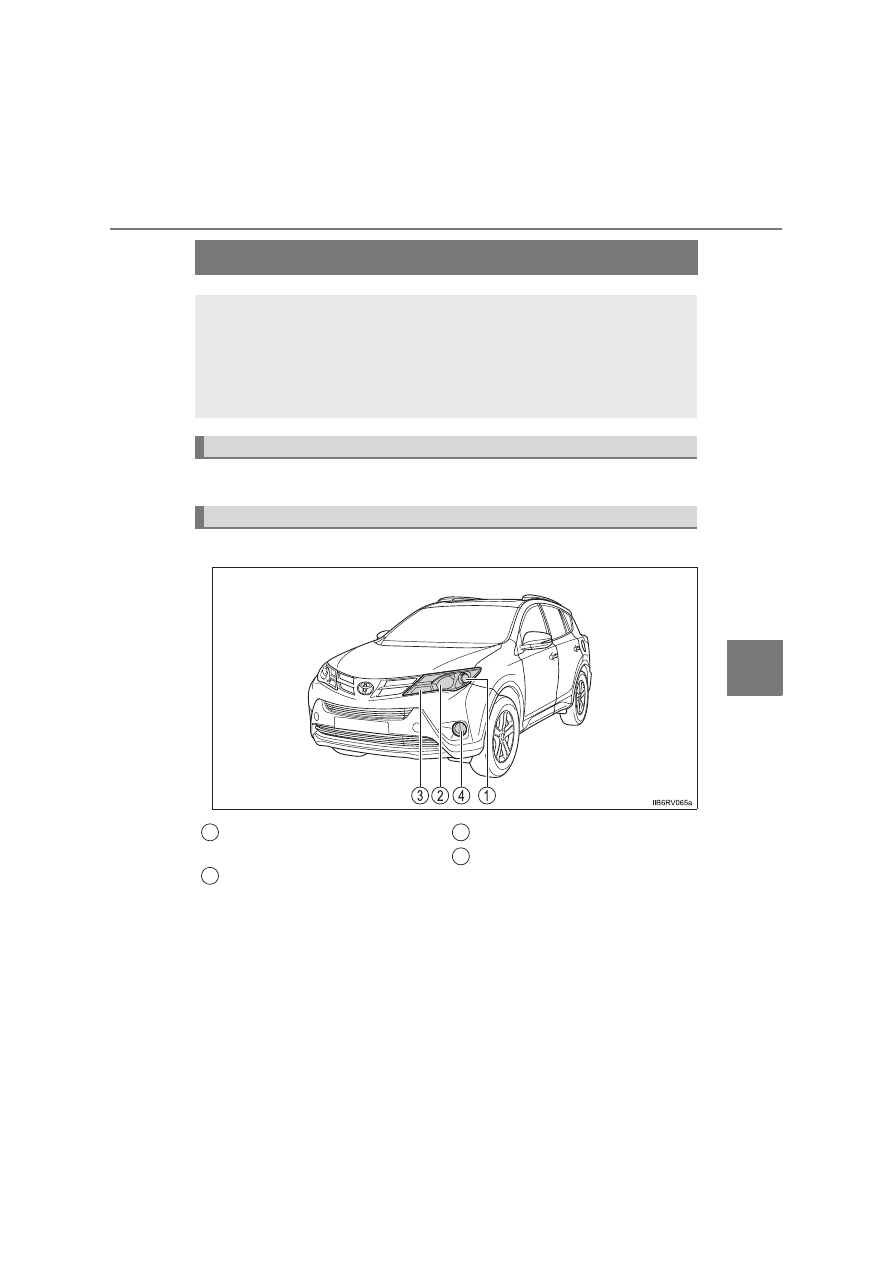

Расположение ламп

Ближний  свет  фар  (галогенные
фары)

Фара дальнего света

Передний указатель поворота

Противотуманная  фара  (при
наличии)

1

2

3
4
