588

6-3. Самостоятельное техническое обслуживание

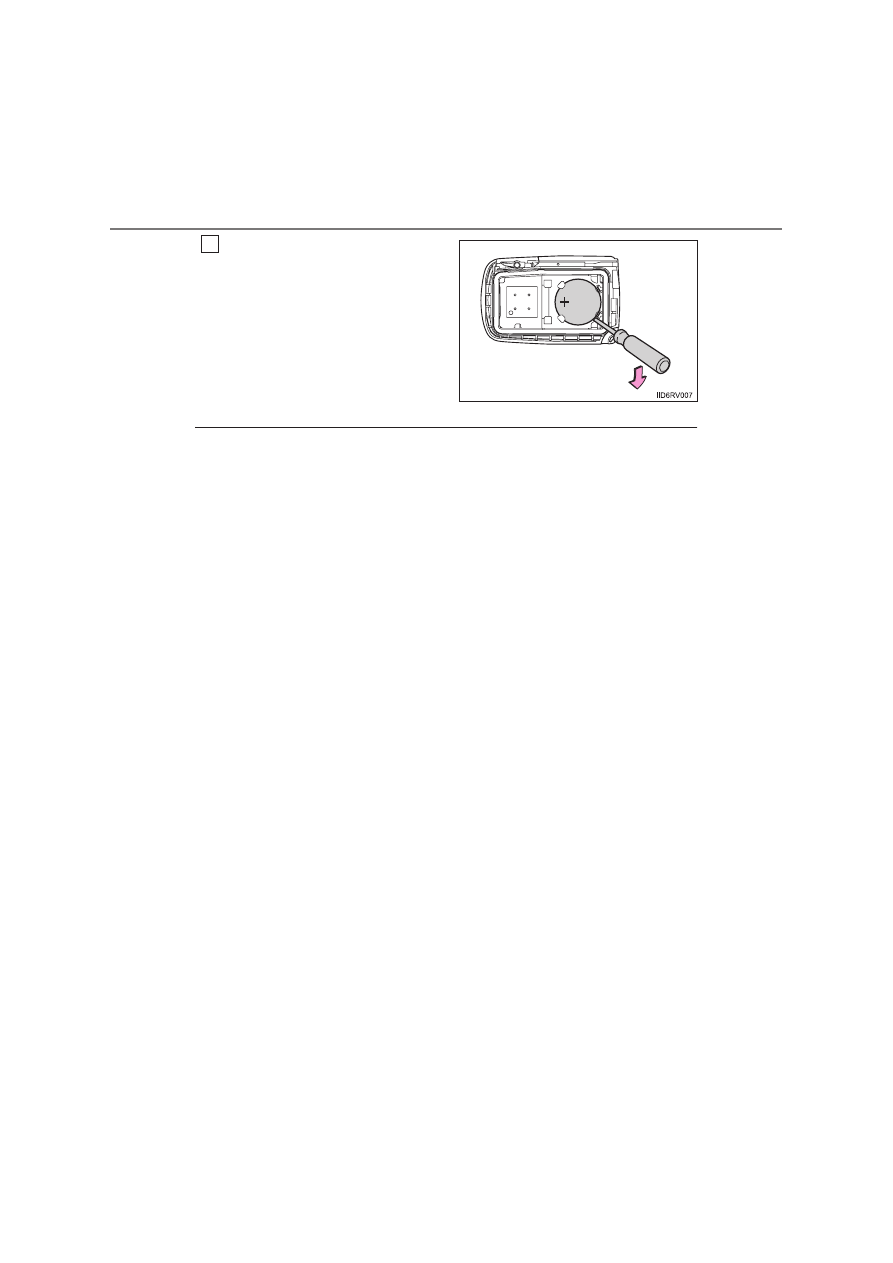

Извлеките разряженный элемент
питания.

Вставьте  новый  элемент  питания
клеммой “+” вверх.

■

Используйте  литиевый  элемент  питания CR2016 (автомобили  без
интеллектуальной  системы  входа  и  запуска)  или CR2032 (автомобили  с
интеллектуальной системой входа и запуска)

●

Элементы питания можно приобрести у любого авторизованного дилера или в
ремонтной  мастерской Toyota либо  в  другой  организации,  имеющей
соответствующее оснащение и квалификацию, в местном магазине по продаже
электрооборудования или фототоваров.

●

Устанавливайте  элемент  питания  только  того  же  или  эквивалентного  типа  в
соответствии с рекомендациями изготовителя.

●

Утилизация  использованных  элементов  питания  должна  выполняться  в
соответствии с местным законодательством.

■

Если элемент питания ключа разряжен
Могут присутствовать следующие признаки:

●

Интеллектуальная  система  входа  и  запуска  (при  наличии)  и  дистанционное
управление не будут работать должным образом.

●

Уменьшился радиус действия.

4

589

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

ПРЕДОСТЕРЕЖЕНИЕ!

■

Снятые элементы питания и прочие элементы
Эти  элементы  очень  малы  и  в  случае  проглатывания  ребенком  они  могут
вызвать удушье. Прячьте от детей. Невыполнение этих требований может стать
причиной серьезной травмы или смертельного исхода.

■

Сертификация элемента питания электронного ключа
ПРИ

ЗАМЕНЕ

ЭЛЕМЕНТОМ

ПИТАНИЯ

НЕПРАВИЛЬНОГО

ТИПА

СУЩЕСТВУЕТ  ОПАСНОСТЬ  ВЗРЫВА.  УТИЛИЗИРУЙТЕ  ИСПОЛЬЗОВАННЫЕ
ЭЛЕМЕНТЫ ПИТАНИЯ В СООТВЕТСТВИИ С ИНСТРУКЦИЯМИ

ВНИМАНИЕ!

■

Для нормальной работы после замены элемента питания
Для  предотвращения  аварийных  ситуаций  соблюдайте  следующие  меры
предосторожности:

●

Всегда работайте сухими руками.
Влага может вызвать коррозию элемента питания.

●

Не прикасайтесь к другим деталям внутри пульта дистанционного управления
и не перемещайте их.

●

Не подгибайте клеммы элемента питания.

590

6-3. Самостоятельное техническое обслуживание

Проверка и замена плавких предохранителей

Автомобили без интеллектуальной системы входа и запуска:
Переведите переключатель двигателя в положение “LOCK”.

Автомобили с интеллектуальной системой входа и запуска:
Выключите переключатель двигателя.

За  подробными  сведениями  о  том,  какой  плавкий  предохранитель
следует  проверить  после  возникновения  неисправности  в  системе,
обратитесь  к  табл. “Расположение  плавких  предохранителей  и
номинальная сила тока”. (

→стр. 594)

Откройте  крышку  коробки  плавких  предохранителей  или  панель
приборов.

X

Моторный отсек типа A

Нажмите  на  язычки  и  снимите
крышку.

X

Моторный отсек типа B

Нажмите  на  язычки  и  снимите
крышку.

Если  какой-либо  из  электрических  элементов  не  работает,
причиной

этому

может

быть

перегорание

плавкого

предохранителя.  В  таком  случае  проверьте  и  при  необходимости
замените плавкие предохранители.

1

2

3

591

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

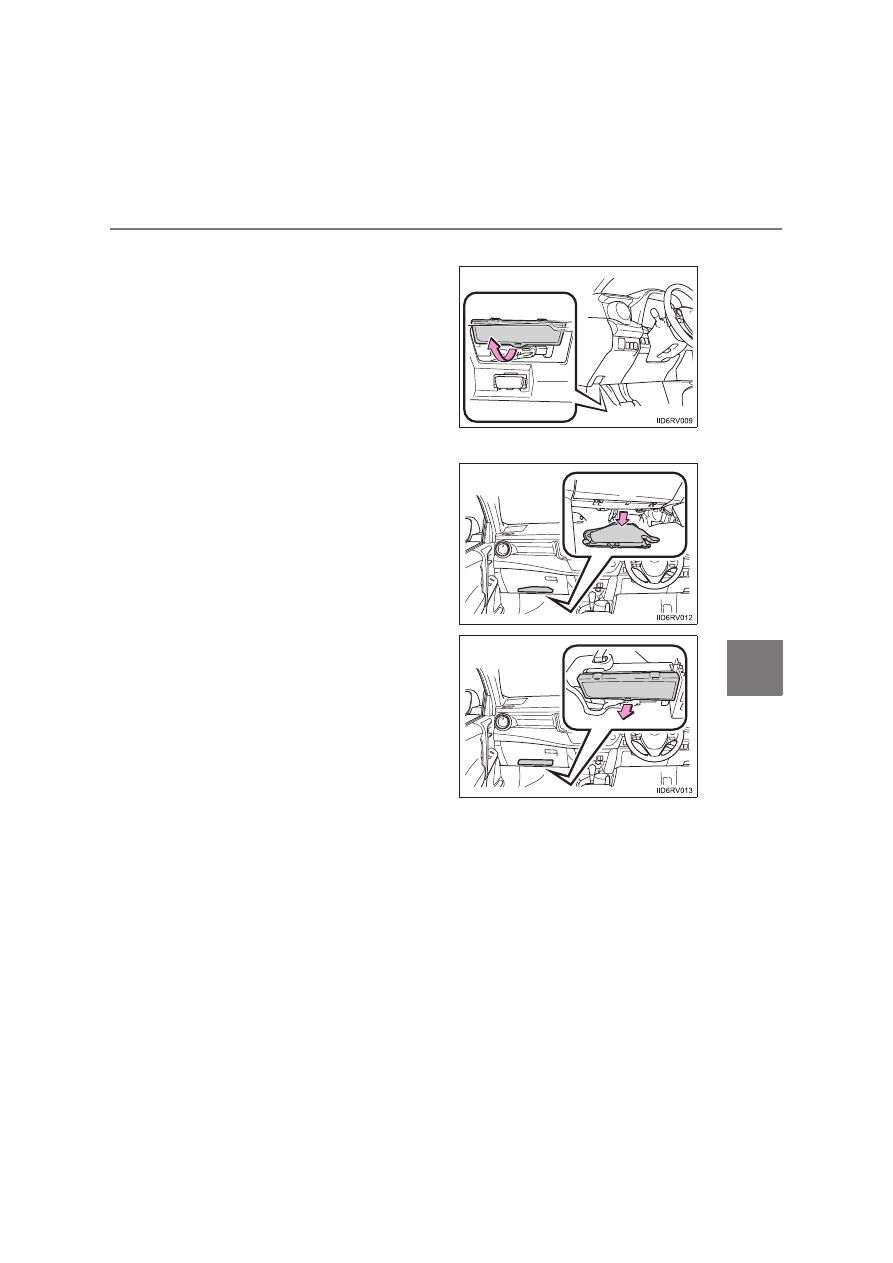

X

Под панелью приборов (автомобили с левым рулем)

Снимите крышку.

X

Под панелью приборов (автомобили с правым рулем)

Снимите нижнюю крышку панели
приборов.

Снимите крышку.
