7-3. Самостоятельное техническое обслуживание

X

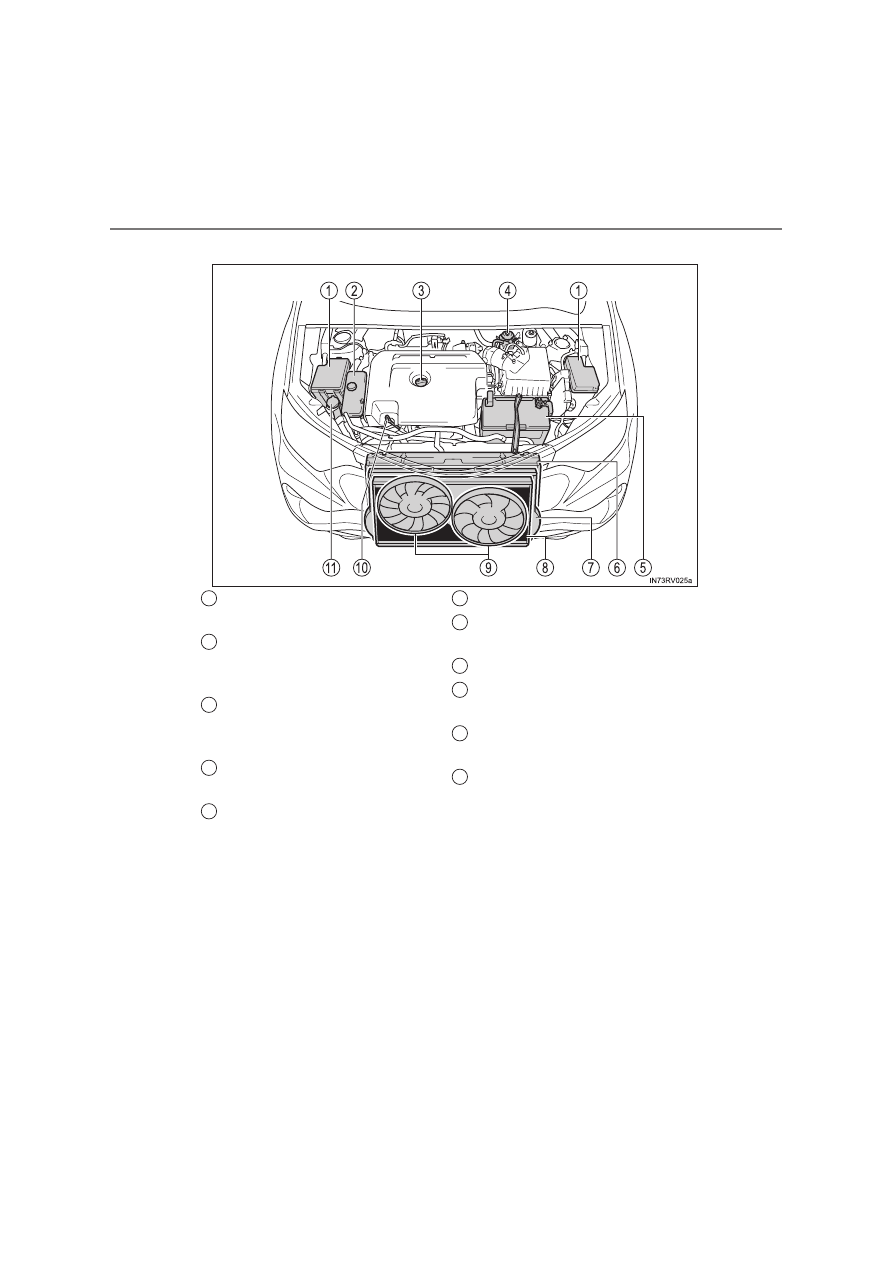

Двигатели 2AD-FTV и 2AD-FHV

Коробки плавких
предохранителей (

→стр. 618)

Расширительный бачок
охлаждающей жидкости
двигателя

(

→стр. 579)

Крышка маслозаливной
горловины двигателя

(

→стр. 576)

Топливный фильтр

(

→стр. 587)

Аккумуляторная батарея

 (

→стр. 581)

Радиатор

(

→стр. 580)

Промежуточный охладитель

(

→стр. 580)

Конденсор

(

→стр. 580)

Электрические вентиляторы
охлаждения

Щуп для измерения уровня
моторного масла  (

→стр. 574)

Бачок омывающей жидкости

(

→стр. 585)

1

2

3

4

5

6
7

8
9

10

11

573

7-3. Самостоятельное техническое обслуживание

7

Те
хн

иче

ск

ое

 об
служивание

 и

 ух

од
 за

 автомоби

ле
м

X

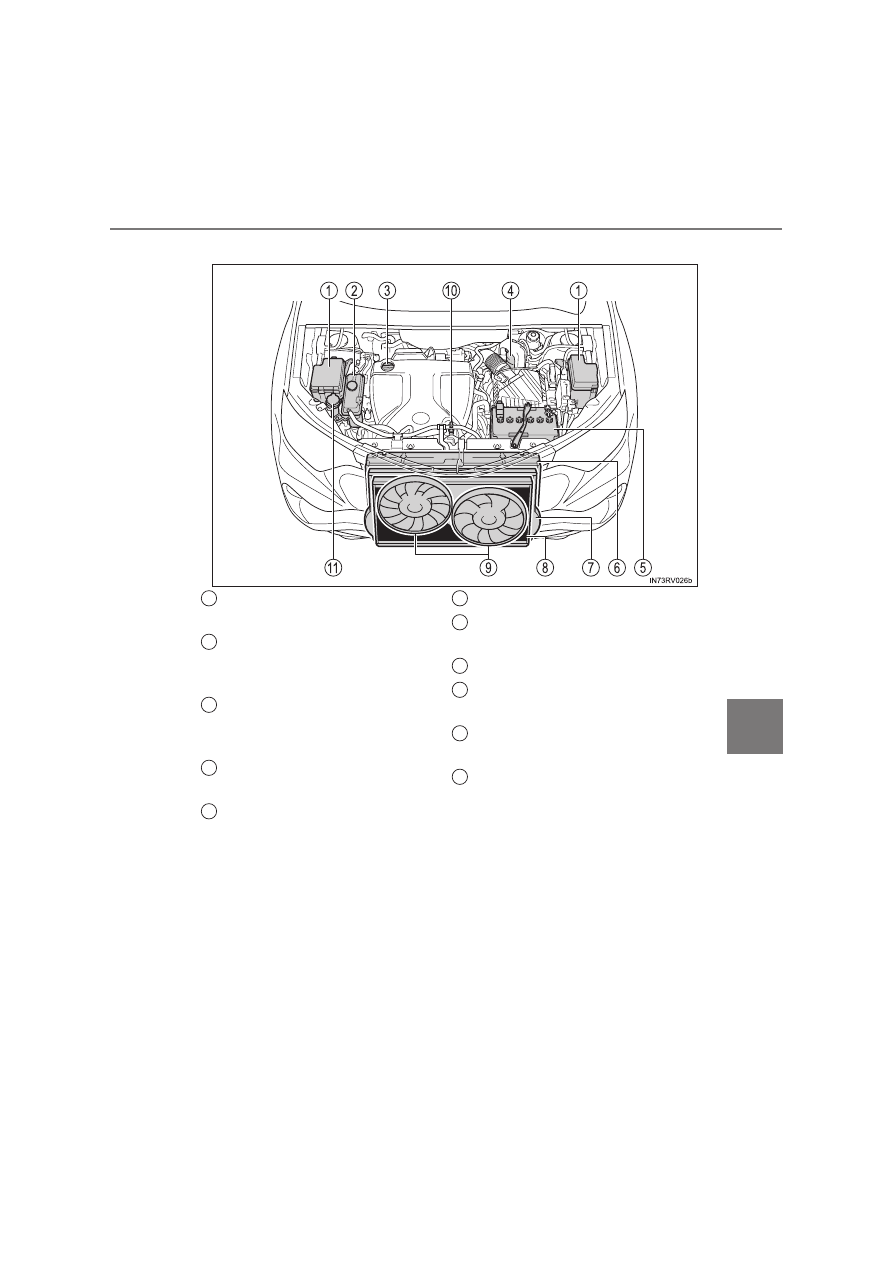

Двигатель 2WW

Коробки плавких
предохранителей (

→стр. 618)

Расширительный бачок
охлаждающей жидкости
двигателя

(

→стр. 579)

Крышка маслозаливной
горловины двигателя

(

→стр. 576)

Топливный фильтр

(

→стр. 587)

Аккумуляторная батарея

 (

→стр. 581)

Радиатор

(

→стр. 580)

Промежуточный охладитель

(

→стр. 580)

Конденсор

(

→стр. 580)

Электрические вентиляторы
охлаждения

Щуп для измерения уровня
моторного масла  (

→стр. 574)

Бачок омывающей жидкости

(

→стр. 585)

1

2

3

4

5

6
7

8
9

10

11

574

7-3. Самостоятельное техническое обслуживание

Прогрейте  двигатель  до  рабочей  температуры,  выключите  его  и
проверьте уровень масла щупом.

■

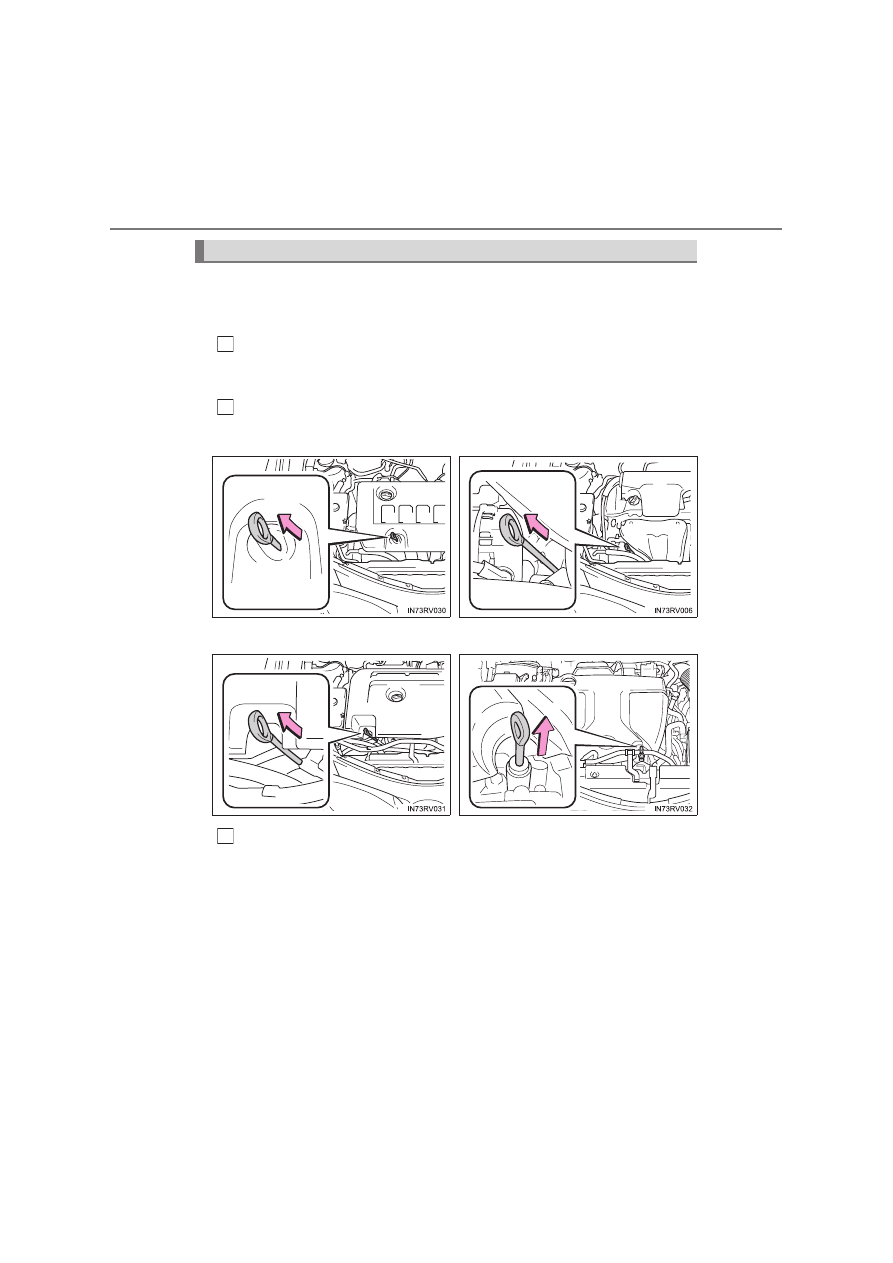

Проверка моторного масла

Припаркуйте  автомобиль  на  ровной,  горизонтальной  площадке.
После прогрева и выключения двигателя подождите не менее пяти
минут для того, чтобы масло стекло обратно на дно двигателя.

Извлеките щуп, держа под ним ветошь.

Начисто протрите щуп.

Моторное масло

1

2

X

Двигатели 3ZR-FE и 3ZR-FAE

X

Двигатель 2AR-FE

X

Двигатели 2AD-FTV и 2AD-FHV

X

Двигатель 2WW

3

575

7-3. Самостоятельное техническое обслуживание

7

Те
хн

иче

ск

ое

 об
служивание

 и

 ух

од
 за

 автомоби

ле
м

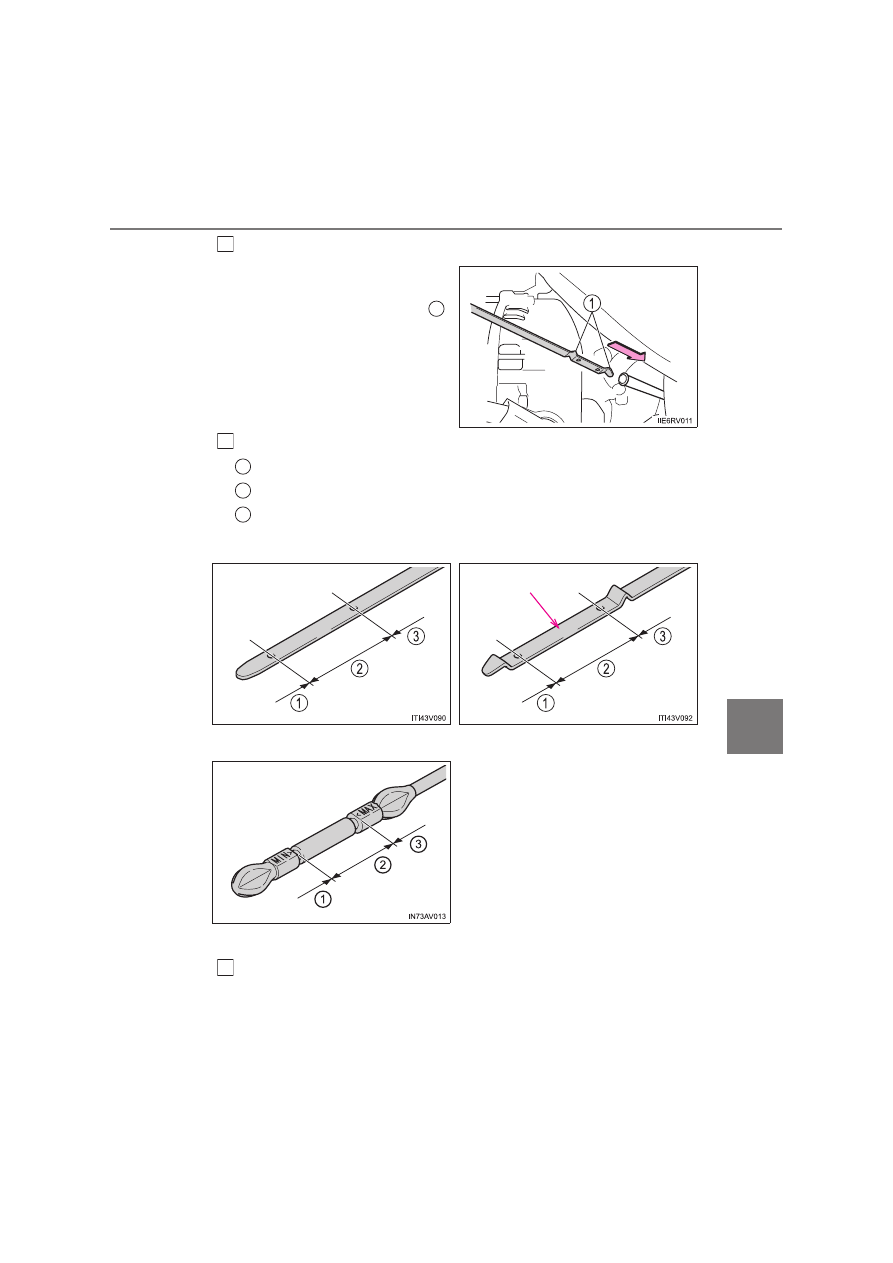

Плоский щуп и неплоский щуп типа В: снова вставьте щуп до упора.

Неплоский  щуп  типа A: снова
вставьте

щуп

до

упора

выступающими  частями  (
на

рисунке)

в

сторону

двигателя.

Держа внизу ветошь, извлеките щуп и проверьте уровень масла.

Низкий уровень

Нормальный уровень

Избыточный уровень

Форма щупа зависит от типа автомобиля или двигателя.

Протрите щуп и вставьте его до упора.

4

1

5

1
2
3

X

Плоский щуп

X

Неплоский щуп типа A

X

Неплоский щуп типа В

Сторона измерения

6
