1. СИСТЕМА КОНТРОЛЯ ОБЛАСТИ ПОЗАДИ АВТОМОБИЛЯ

16.02.1709:12

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С СИСТЕМОЙ КОНТРОЛЯ ОБЛАСТИ ПОЗАДИ АВТОМОБИЛЯ

z

Для настройки экрана монитора помощи при
парковке

см. “НАСТРОЙКА

ДИСПЛЕЯ

КАМЕРЫ”. (

→Стр. 136)

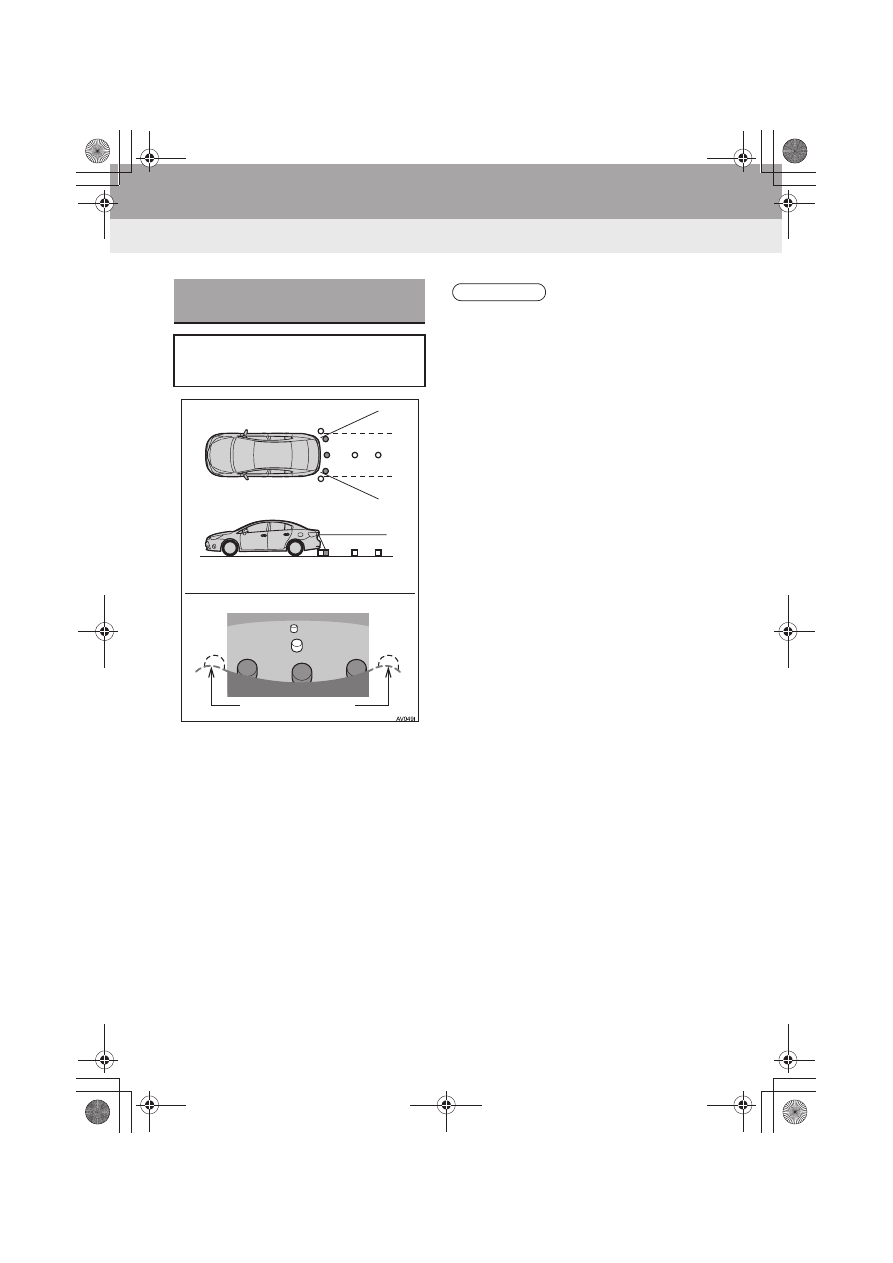

ОБЛАСТЬ, ОТОБРАЖАЕМАЯ
НА ЭКРАНЕ

Система  контроля  области  позади
автомобиля отображает область позади
автомобиля от бампера.

Экран

Отображаемая зона

Углы бампера

ИНФОРМАЦИЯ

●

Отображаемая  на  экране  область  может
изменяться  в  зависимости  от  положения
автомобиля.

●

Объекты,

находящиеся

вблизи

угла

бампера  или  под  бампером,  могут  не
отображаться.

●

Камера

оснащена

специальным

объективом. Расстояние, отображаемое на
экране,

отличается

от

фактического

расстояния.

●

Предметы,  расположенные  выше  камеры,
могут не отображаться на мониторе.

177

1. СИСТЕМА КОНТРОЛЯ ОБЛАСТИ ПОЗАДИ АВТОМОБИЛЯ

16.02.1709:12

П

ЕРИФ

ЕР
ИЙНАЯ

 СИСТЕМА

 КОНТ

РОЛЯ

7

КАМЕРА

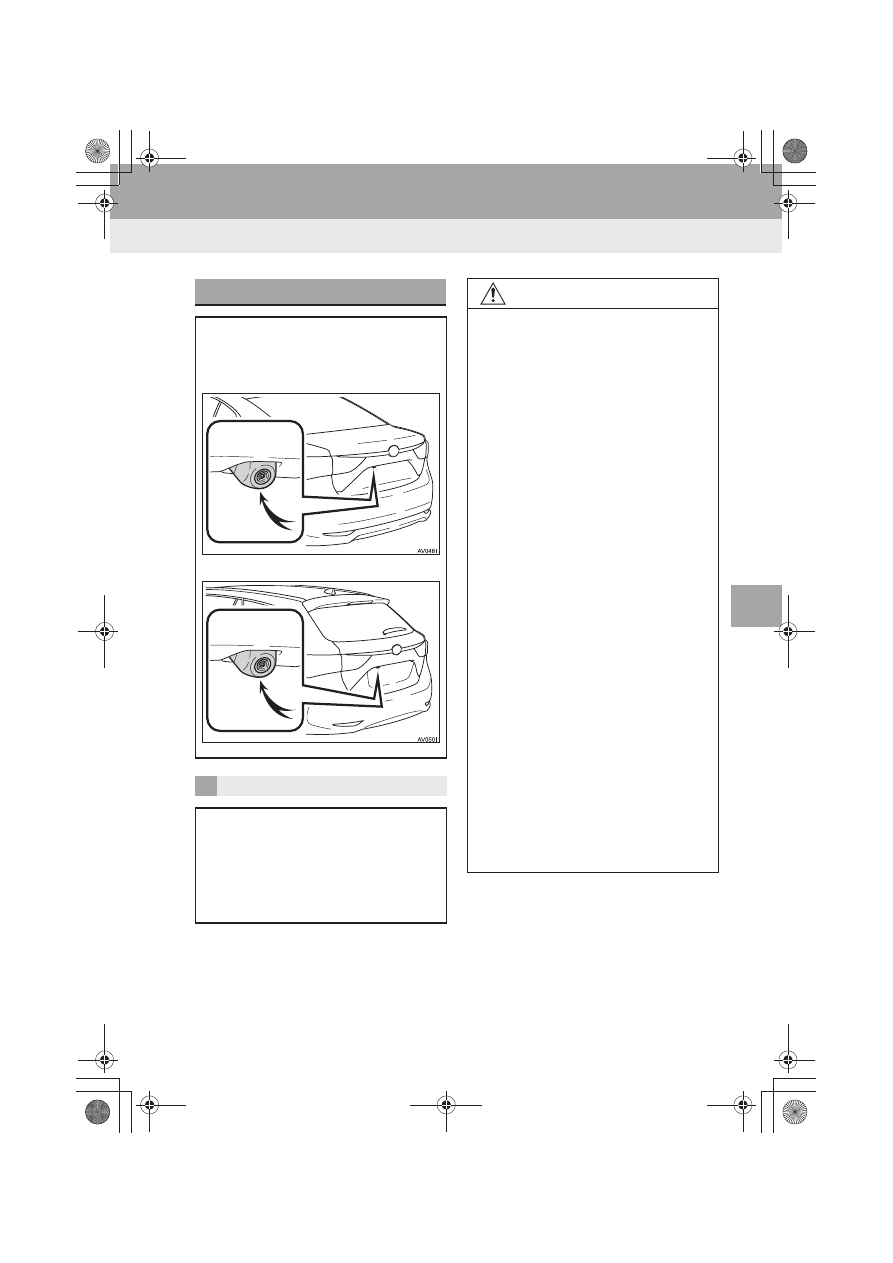

Камера  системы  контроля  области
позади  автомобиля  находится  в  месте,
показанном на рисунке.

X Седан

X Универсал

ИСПОЛЬЗОВАНИЕ КАМЕРЫ

Если  на  объектив  попала  грязь  или
посторонние вещества (например, капли
воды, снег, грязь и т.п.), камера не может
передавать четкое изображение. В этом
случае  ополосните  камеру  большим
количеством воды и  протрите объектив
камеры мягкой влажной тканью.

УВЕДОМЛЕНИЕ

●

Система

контроля

области

позади

автомобиля  может  работать  неверно  в
следующих случаях.
• Если

задняя

часть

автомобиля

повреждена,

могут

измениться

положение и угол крепления камеры.

• Так

как

камера

имеет

водонепроницаемую  конструкцию,  не
снимайте,

не

разбирайте

и

не

модифицируйте ее. Это может привести к
неправильной работе.

• При

чистке

объектива

камеры

ополосните

камеру

большим

количеством  воды  и  протрите  ее  мягкой
влажной  тканью.  Не  трите  объектив
камеры

с

большим

усилием:

несоблюдение этих мер может привести к
тому,  что  объектив  камеры  будет
поцарапан

и

будет

невозможно

передавать четкое изображение.

• Не  допускайте  попадания  на  камеру

органических

растворителей,

автомобильного  воска,  средств  для  окон
или  покрытий  для  стекла.  Как  можно
скорее  протрите  камеру  в  случае  их
попадания.

• При  резком  изменении  температуры,

например  при  поливании  автомобиля
горячей  водой  в  холодную  погоду,
система может работать неправильно.

• При  мойке  автомобиля  не  допускайте

попадания сильных струй воды на камеру
или  зону  камеры.  Это  может  привести  к
неполадкам в работе камеры.

●

Не  подвергайте  камеру  сильным  ударам,
так как это может привести к неполадкам. В
этом  случае  автомобиль  необходимо
незамедлительно

проверить

у

авторизованного  дилера  или  в  ремонтной
мастерской Toyota либо

в

другой

организации,  имеющей  соответствующую
квалификацию и оснащение.

178

1. СИСТЕМА КОНТРОЛЯ ОБЛАСТИ ПОЗАДИ АВТОМОБИЛЯ

16.02.1709:12

z

Направляющие

линии

расстояния

и

направляющие  линии  ширины  автомобиля
могут не быть параллельны разделительным
линиям  парковочного  места,  даже  если  на
экране

они

выглядят

параллельными.

Обязательно проверяйте визуально.

z

Расстояния между направляющими линиями
ширины  автомобиля  и  левой  и  правой
разделительными  линиями  парковочного
места  могут  быть  разными,  даже  если  на
экране

они

выглядят

одинаковыми.

Обязательно проверяйте визуально.

z

Направляющие линии расстояния позволяют
оценить  расстояние  на  ровной  поверхности
дороги. В любой из указанных ниже ситуаций
существует

определенная

погрешность

между  фиксированными  направляющими
линиями на экране и реальным расстоянием/
направлением на дороге.

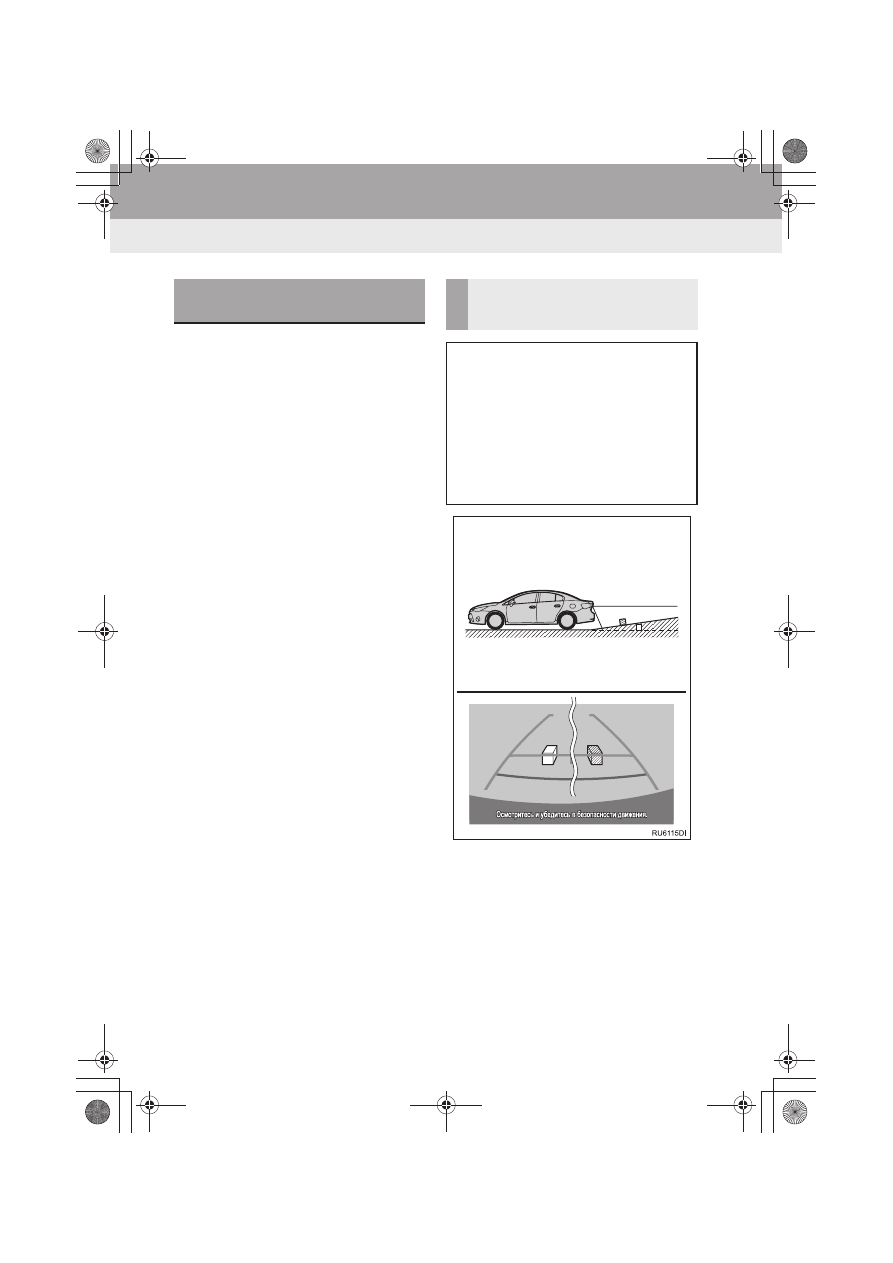

РАЗЛИЧИЯ МЕЖДУ ЭКРАНОМ
И РЕАЛЬНОЙ ДОРОГОЙ

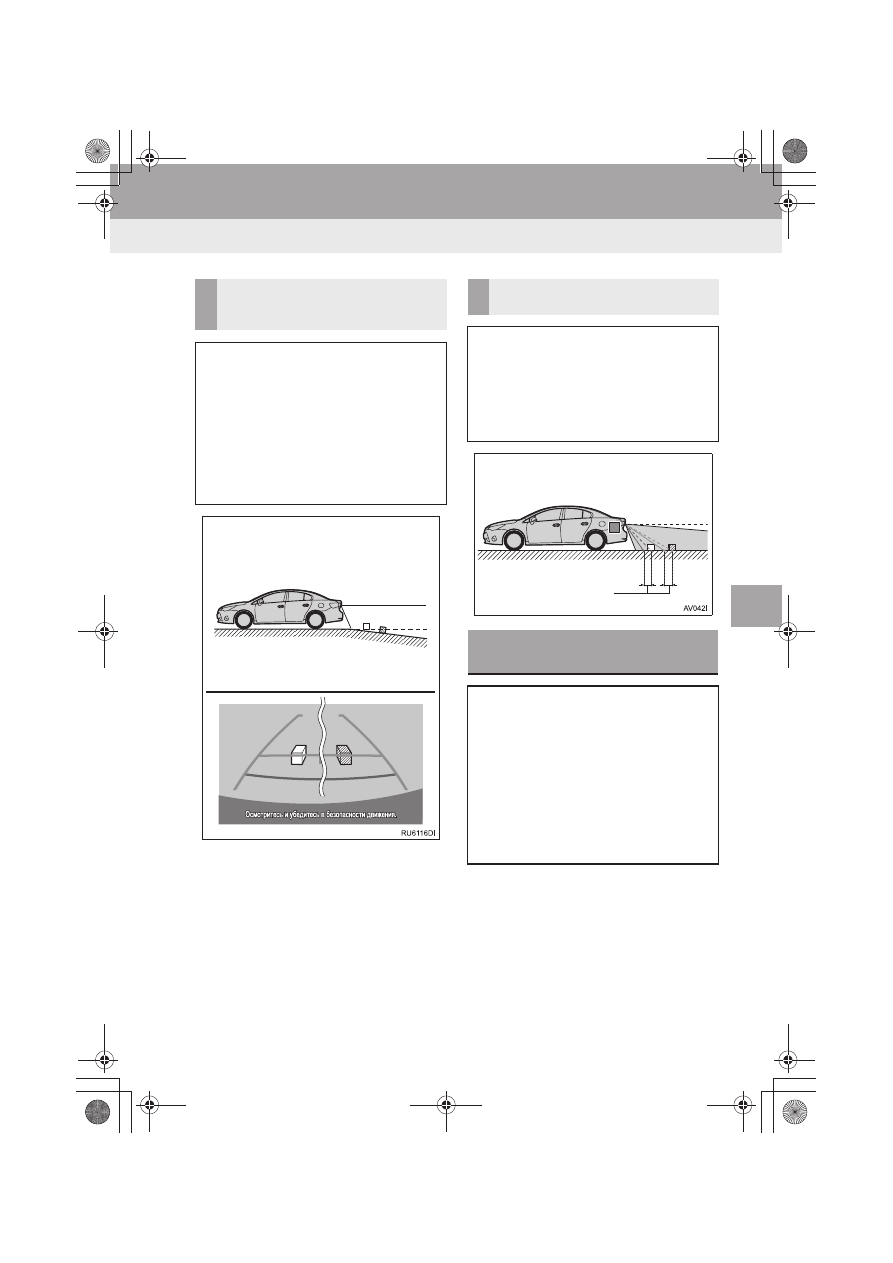

ЕСЛИ ПОВЕРХНОСТЬ ДОРОГИ
ЗА АВТОМОБИЛЕМ РЕЗКО
ПОДНИМАЕТСЯ ВВЕРХ

Направляющие линии расстояния будут
казаться  расположенными  ближе  к
автомобилю,

чем

фактическое

расстояние.  В  связи  с  этим  объекты
кажутся расположенными дальше, чем в
действительности.  Таким  же  образом,
существует погрешность в отображении
направляющих

по

сравнению

с

реальным  расстоянием/направлением
на дороге.

179

1. СИСТЕМА КОНТРОЛЯ ОБЛАСТИ ПОЗАДИ АВТОМОБИЛЯ

16.02.1709:12

П

ЕРИФ

ЕР
ИЙНАЯ

 СИСТЕМА

 КОНТ

РОЛЯ

7

ЕСЛИ ПОВЕРХНОСТЬ ДОРОГИ
ЗА АВТОМОБИЛЕМ РЕЗКО
ОПУСКАЕТСЯ ВНИЗ

Направляющие линии расстояния будут
казаться  расположенными  дальше  от
автомобиля,

чем

фактическое

расстояние.  В  связи  с  этим  объекты
кажутся  расположенными  ближе,  чем  в
действительности.  Таким  же  образом,
существует погрешность в отображении
направляющих

по

сравнению

с

реальным  расстоянием/направлением
на дороге.

ЕСЛИ КАКАЯ-ЛИБО СТОРОНА
АВТОМОБИЛЯ ПРОСЕЛА

Если  какая-либо  сторона  автомобиля
просела  из-за  наличия  пассажиров  или
распределения

багажа,

между

фиксированными

направляющими

линиями  на  экране  и  фактическим
расстоянием/курсом

на

дороге

возникает определенное различие.

ПРИ ПРИБЛИЖЕНИИ К
ТРЕХМЕРНЫМ ОБЪЕКТАМ

Направляющие

линии

расстояния

отображаются  в  соответствии  с  ровной
поверхностью  (какой  является  дорога).
С  помощью  направляющих  линий
расстояния  невозможно  определить
положение

трехмерных

объектов

(например,

автомобилей).

При

приближении  к  трехмерному  объекту,
который расширяется сверху (например,
платформа  грузовика),  помните  о
следующем.

Предел погрешности
