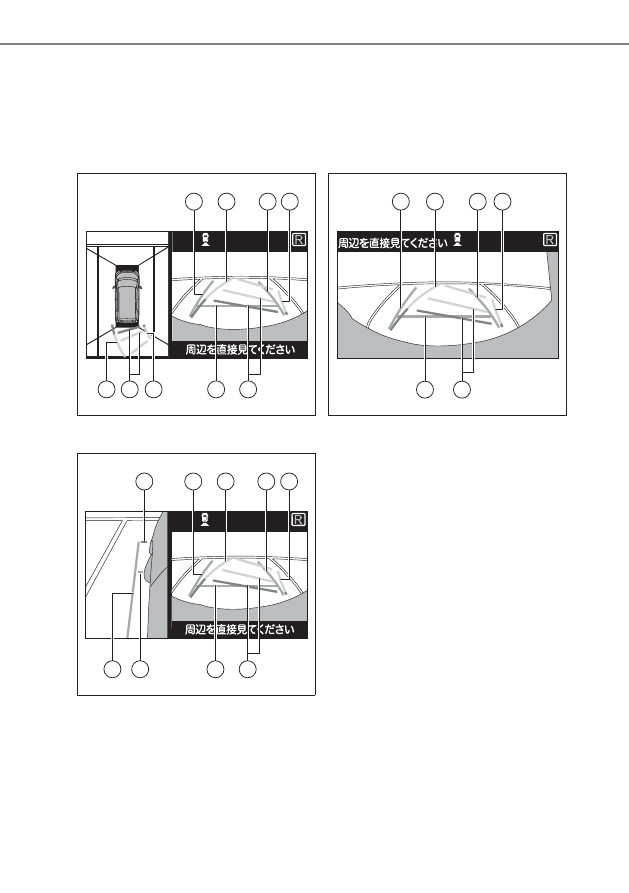

4-5. 運転支援装置について

■

パノラミックビュー & バックビュー、ワイドバックビュー、左サイド
ビュー & バックビュー

シフトポジションが R のときに表示されます。

X

パノラミックビュー &
バックビュー

X

ワイドバックビュー

X

左サイドビュー & バックビュー

2

2

4

3

2

2

3

1

1

KBTH460408

1

4

3

2

1 2

KBTH460409

2

7

4

3

6

5

1

2

1

KBTH460410

259

4-5. 運転支援装置について

4

運転

●

ガイド線

メインスイッチを長押しすると、ガイド線を表示 / 非表示に切りかえ
ることができます。

番号

表示

内容

①

後方車幅延長線

車をまっすぐ後退させたときの進路の目安（緑色）
を示す
･ 実際の車幅より広く表示
･ 直進状態になっているときは、予想進路と重な

る

②

後方予想進路

ハンドルと連動して、進路の目安（黄色）を示す

③

後方距離目安線

（ハンドル連動）

車の後方の距離を示す
･ 予想進路と連動する
･ バンパー前端の中心位置から約 0.5m 先（赤色）

・

約 1m 先（黄色）を示す

④

後方距離目安線

車の後方の距離を示す
･ バンパー後端から約 0.5m 先（緑色）を示す

⑤

前輪接地線

前タイヤの位置（緑色）を示す

⑥

車幅平行線

ドアミラー分を含んだ車幅の目安（緑色）を示す

⑦

前方距離目安線

車両前端から約 0.3ｍ 先（赤色）を示す

260

4-5. 運転支援装置について

●

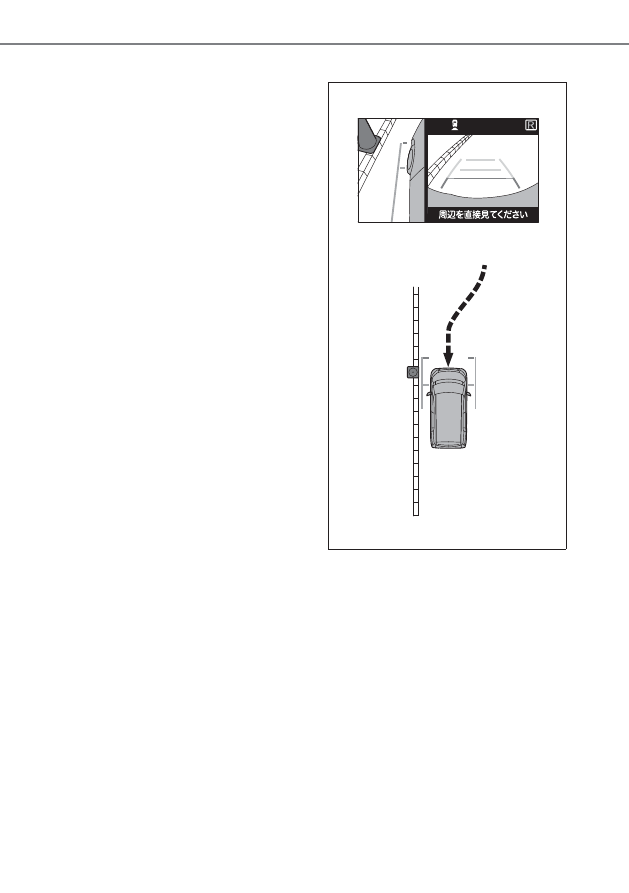

車幅平行線の使い方

･ 車幅平行線と路肩の縁石などの目標

物との位置関係を見ます。

･ 上記のように車幅平行線が重ならな

いように車両を幅寄せします。

･ 同時に車幅平行線と目標物が平行に

なるように運転操作することで、目
標物に沿って駐車することができま
す。

KBTH460414

画面

車の状況

261

4-5. 運転支援装置について

4

運転

■

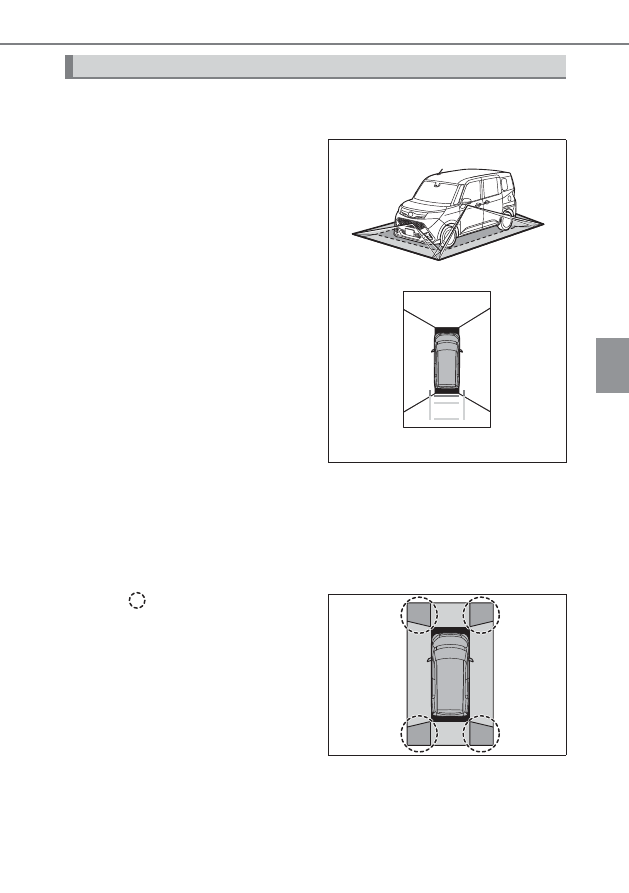

画面の映る範囲について

X

パノラミックビュー

●

４つのカメラから得られた画像
を平らな路面を基準に加工して
表示しているため、以下のように
表示されることがあります。

･ 立体物が倒れて細長く、もしくは大

きく見える

･ 路面より高い位置にある立体物が

実際より遠くに見える、もしくは見
えない

･ 高さのある物が合成のつぎ目から

現れてくるように見える場合があ
る

●

照度条件により、カメラごとの映
像の明るさにばらつきが出る場
合があります。

●

乗員人数、積載状況、ガソリン残
量による車体の傾きや車高の変
化などにより、表示映像がずれる
場合があります。

●

ドアが完全に閉まっていないと、表示映像・ガイド線が正しく表示さ
れない場合があります。

●

パノラミックビューに表示されている車両アイコンと、路面・障害物
との位置関係は実際の位置と異なる場合があります。

●

図の

部分は画像を合成してい

るため、映像が見えにくい場合が
あります。

●

バックカメラ装着車には、字光式ナンバープレートを取り付けること
ができません。

パノラミックビューモニターの注意点について

KBTH460415NP

映る範囲

画面

KBTH460416
