Toyota Tundra (2015 year). Manual - part 932

Last Modified: 9-16-2014

6.6 D

Doc ID: RM0000043X9041X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: OPERATION CHECK; 2015 MY Tundra [08/2014 -        ]

OPERATION CHECK

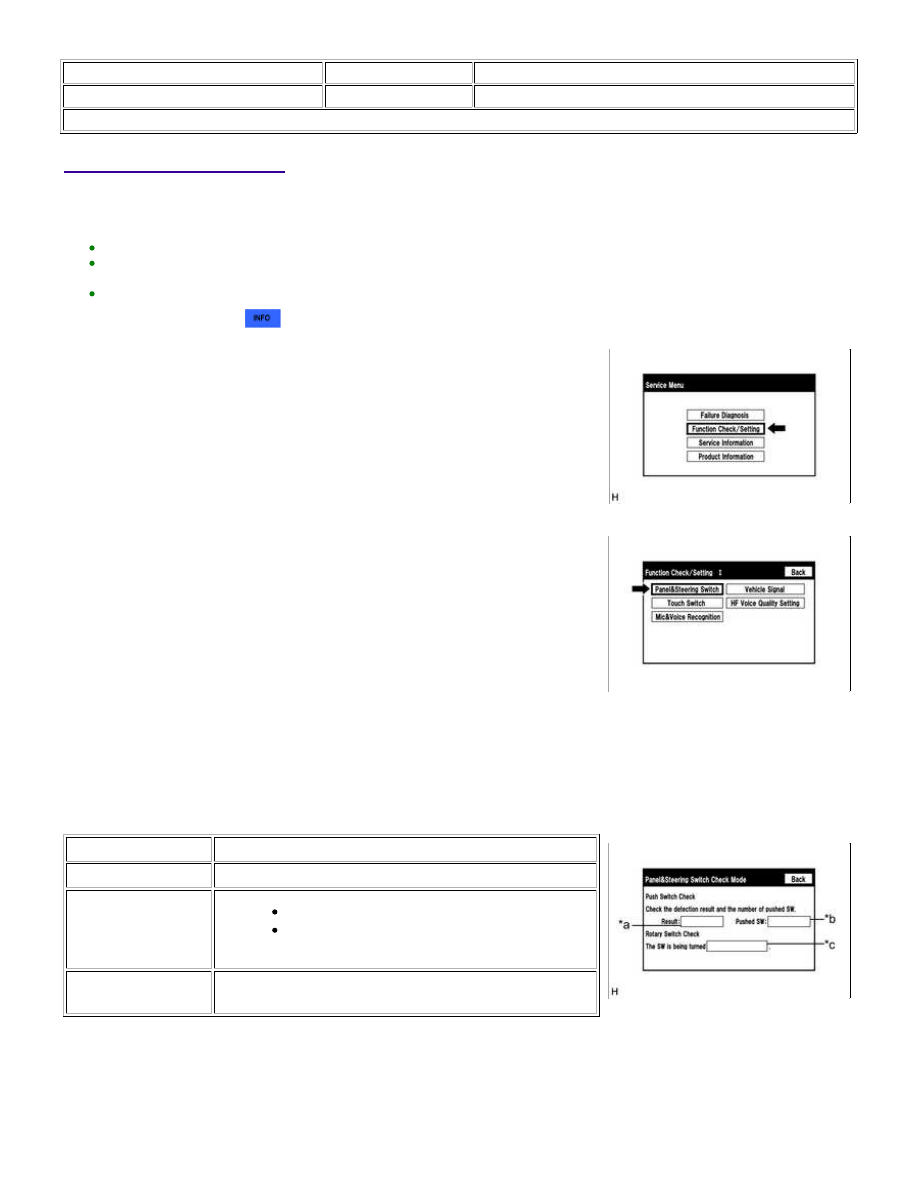

1. CHECK PANEL & STEERING SWITCH

HINT:



.

(b) Select "Function Check/Setting" from the "Service Menu" screen.

(c) Select "Panel&Steering Switch" from the "Function Check/Setting I" screen.

(d) Panel & Steering Switch Check Mode

Screen Description

DISPLAY

CONTENT

*a: Switch condition

"Pushed" is displayed when any switch is pushed

than 3" is displayed

*c: Rotary switch

direction

When the return switch on the remote operation board is pressed and held for 3

seconds or more, diagnostic mode will be canceled.

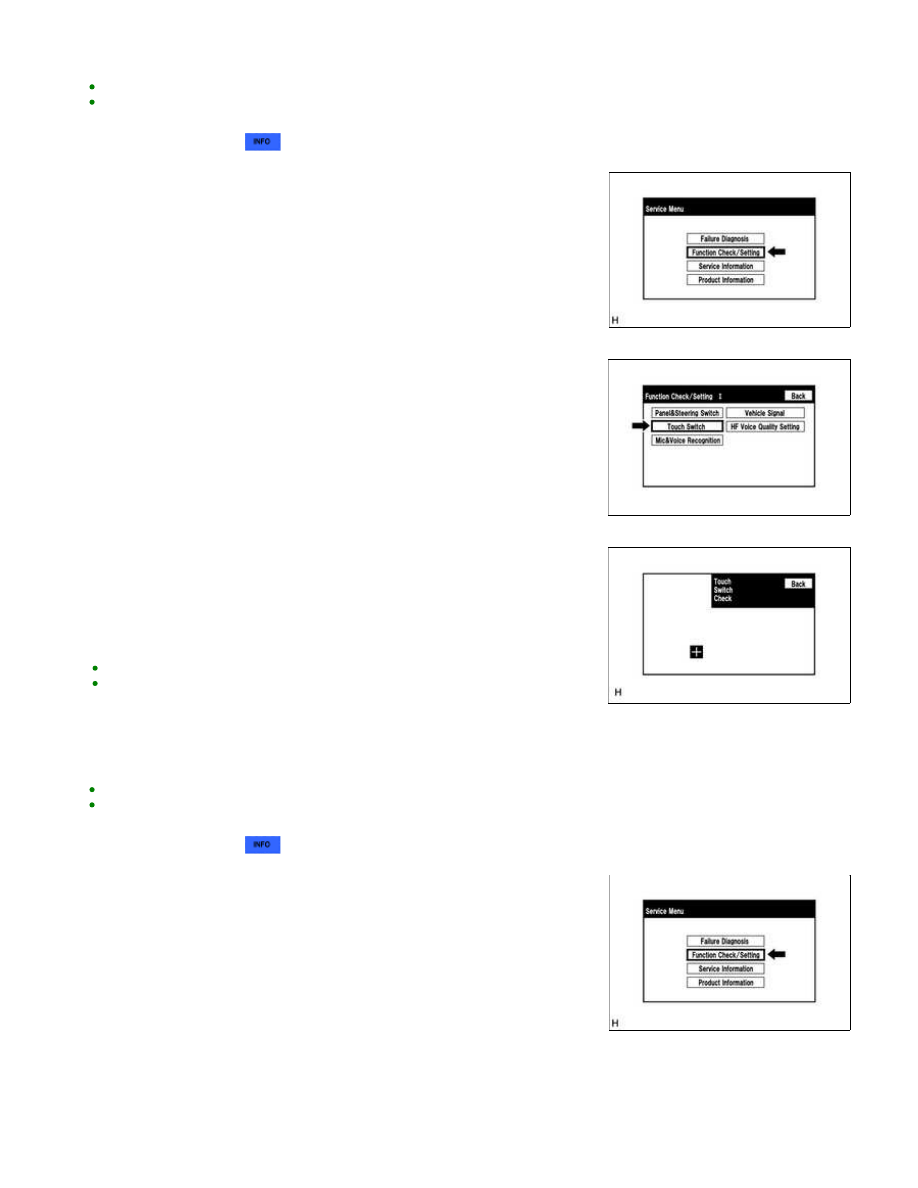

2. CHECK TOUCH SWITCH

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: OPERATION ...

HINT:

The touch switches on the screen are checked in the following procedure.
Illustrations may differ from the actual vehicle screen depending on the device settings and options. Therefore, some
detailed areas may not be exactly the same as on the actual vehicle screen.

(a) Enter diagnostic mode



.

(b) Select "Function Check/Setting" from the "Service Menu" screen.

(c) Select "Touch Switch" from the "Function Check/Setting I" screen.

(d) Touch Switch Check

(1) Touch the display anywhere in the open area to perform the check when the

"Touch Switch Check" screen is displayed.

HINT:

A "+" mark is displayed where the display is touched.
The "+" mark remains on the display even after the finger is removed.

3. CHECK MICROPHONE

HINT:

The microphone and microphone input level are checked in the following procedure.
Illustrations may differ from the actual vehicle screen depending on the device settings and options. Therefore, some
detailed areas may not be exactly the same as on the actual vehicle screen.

(a) Enter diagnostic mode



.

(b) Select "Function Check/Setting" from the "Service Menu" screen.

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: OPERATION ...

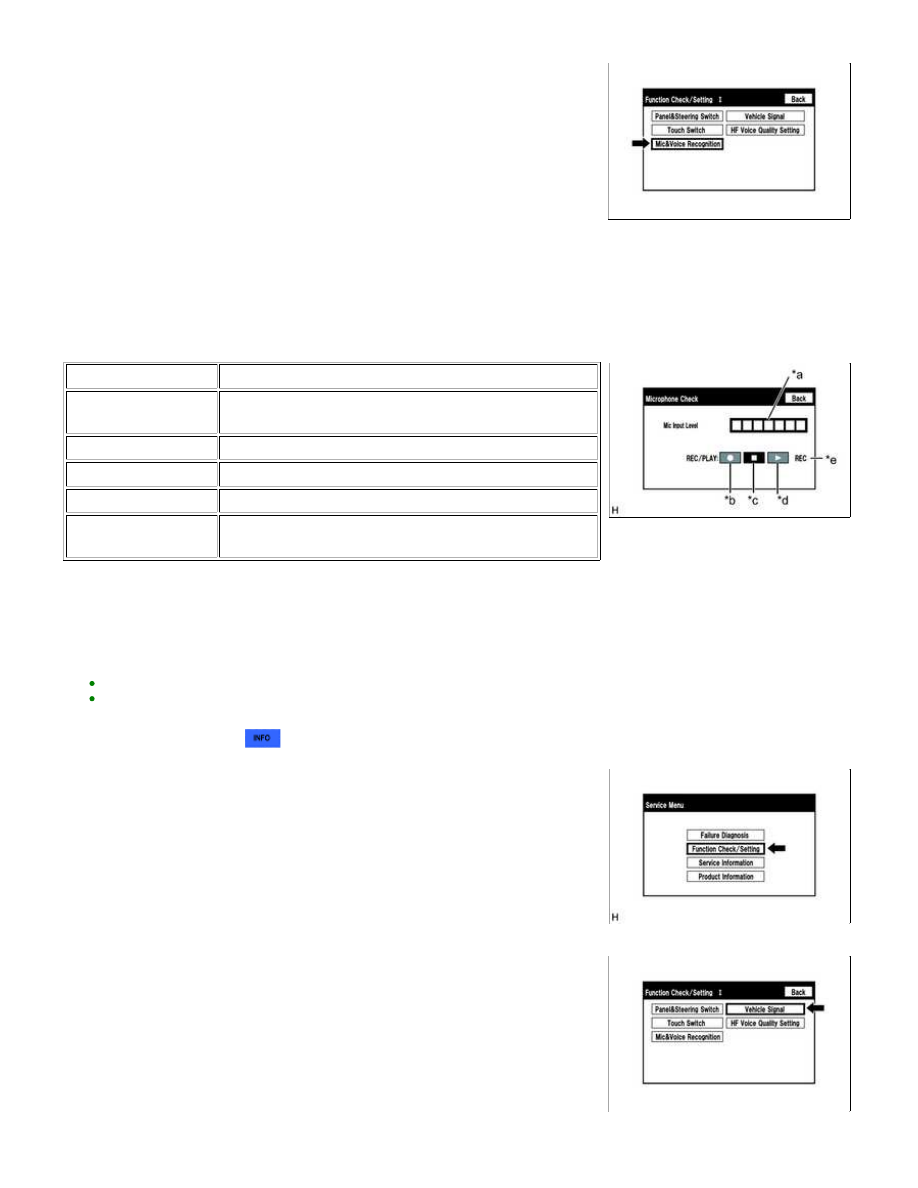

(c) Select "Mic&Voice Recognition" from the "Function Check/Setting I" screen.

(d) Microphone and Voice Recognition Check

(1) When speaking into the microphone, check that the microphone input level

meter changes according to the input level.

Screen Description

DISPLAY

CONTENT

*a: Microphone input

level meter

Monitors the microphone input level every 0.1 seconds and

displays the results in 8 different levels

*b: Recording switch*

Starts recording

*c: Stop switch*

Stops recording and playing

*d: Play switch*

Plays the recorded voice

*e: Recording

indicator*

Comes on while recording

*: w/ Recording Function

4. CHECK VEHICLE SIGNAL

HINT:

Vehicle signals received by the radio and display receiver assembly are checked in the following procedure.
Illustrations may differ from the actual vehicle screen depending on the device settings and options. Therefore, some
detailed areas may not be exactly the same as on the actual vehicle screen.

(a) Enter diagnostic mode



.

(b) Select "Function Check/Setting" from the "Service Menu" screen.

(c) Select "Vehicle Signal" from the "Function Check/Setting I" screen.

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: OPERATION ...

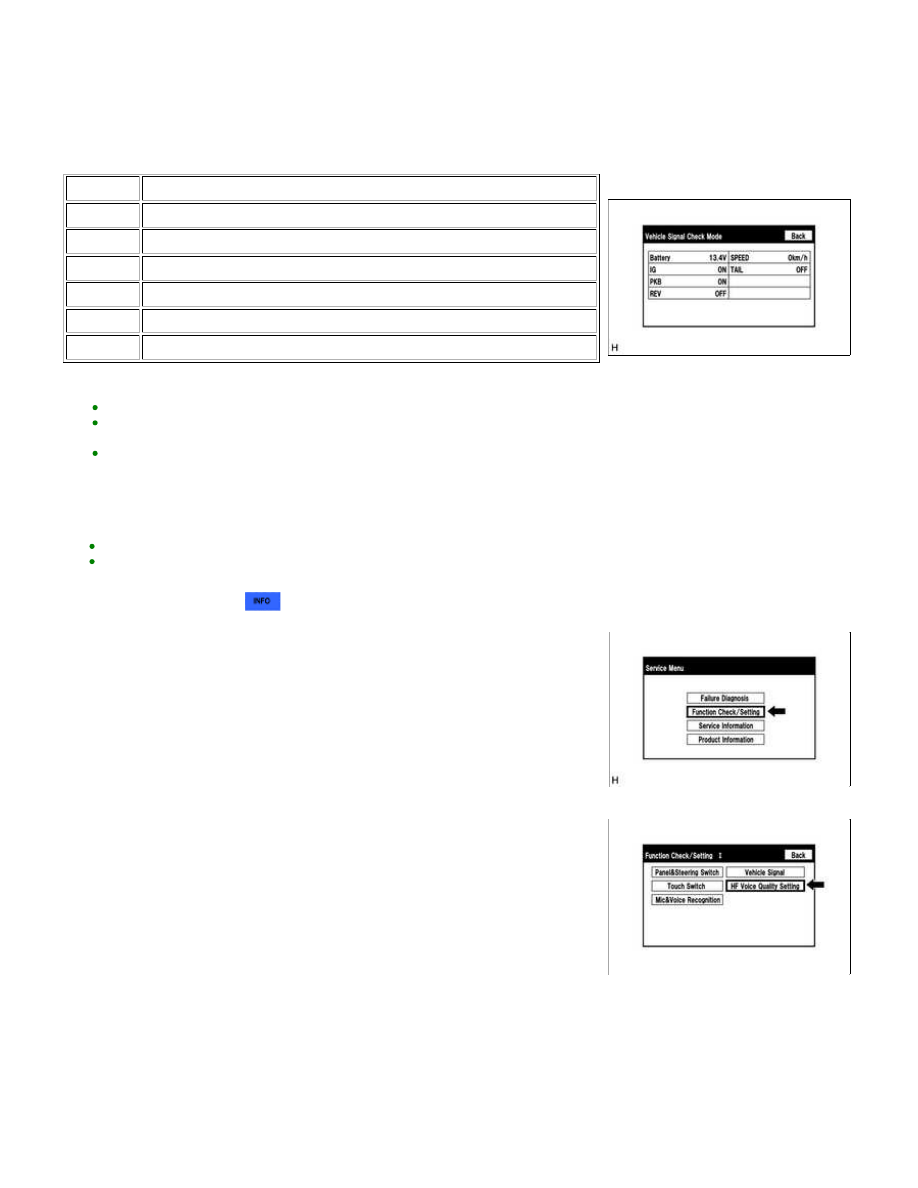

(d) Vehicle Signal Check Mode

(1) When the "Vehicle Signal Check Mode" screen is displayed, check all the

vehicle signal conditions.

Screen Description

DISPLAY

CONTENT

Battery

Battery voltage is displayed

IG

Ignition switch ON/OFF state is displayed

PKB

Parking brake ON/OFF state is displayed

REV

Reverse signal ON/OFF state is displayed

SPEED

Vehicle speed is displayed in km/h

TAIL

Tail signal (light control switch) ON/OFF state is displayed

HINT:

Only items sending vehicle signals will be displayed.
This screen displays vehicle signals received by the radio and display receiver
assembly.
This screen is updated once per second.

5. CHECK HF VOICE QUALITY SETTING

HINT:



.

(b) Select "Function Check/Setting" from the "Service Menu" screen.

(c) Select "HF Voice Quality Setting" from the "Function Check/Setting I" screen.

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: OPERATION ...
