Toyota Tundra (2015 year). Manual - part 911

Last Modified: 9-16-2014

6.6 F

Doc ID: RM000002J1J00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SERVICE SPECIFICATIONS: SEAT BELT: TORQUE SPECIFICATIONS; 2015 MY Tundra [08/2014 -        ]

TORQUE SPECIFICATIONS

Regular cab

PART TIGHTENED

N*M

KGF*CM

FT.*LBF

Front seat outer belt (shoulder anchor) x Body

42

428

31

Front seat outer belt (floor anchor) x Body

42

428

31

Front seat outer belt (retractor) x Body

Upper bolt

8.0

82

71 in.*lbf

Lower bolt

42

428

31

Front seat inner belt x Front seat

42

428

31

Center front seat belt RH (retractor) x Center front seat

Bolt

7.5

76

66 in.*lbf

Nut

42

428

31

Center front seat belt RH (floor anchor) x Center front seat

42

428

31

Center front seat inner belt x Center front seat

42

428

31

CRS tether anchor bracket x Body

42

428

31

Double cab

PART TIGHTENED

N*M

KGF*CM

FT.*LBF

Front seat outer belt (shoulder anchor) x Body

42

428

31

Front seat outer belt (floor anchor) x Body

42

428

31

Front seat outer belt (retractor) x Body

Upper bolt

8.0

82

71 in.*lbf

Lower bolt

42

428

31

Front seat inner belt x Front seat

42

428

31

Center front seat belt RH (retractor) x Center front seat

Bolt

7.5

76

66 in.*lbf

Nut

42

428

31

Center front seat belt RH (floor anchor) x Center front seat

42

428

31

Center front seat inner belt x Center front seat

42

428

31

Rear seat outer belt (shoulder anchor) x Body

42

428

31

Rear seat outer belt (floor anchor) x Body

42

428

31

Rear seat outer belt (retractor) x Body

Upper bolt

8.0

82

71 in.*lbf

Lower bolt

42

428

31

Rear seat inner belt x Body

42

428

31

Center rear seat outer belt (floor anchor) x Body

42

428

31

Center rear outer seat belt (shoulder anchor) x Body

42

428

31

SERVICE SPECIFICATIONS: SEAT BELT: TORQUE SPECIFICATI...

PART TIGHTENED

N*M

KGF*CM

FT.*LBF

Center rear seat outer belt (retractor) x Body

Upper bolt

8.0

82

71 in.*lbf

Lower bolt

42

428

31

Rear seat belt bracket x Body

42

428

31

CRS tether anchor bracket x Body

42

428

31

CrewMax

PART TIGHTENED

N*M

KGF*CM

FT.*LBF

Front seat outer belt (shoulder anchor) x Body

42

428

31

Front seat outer belt (floor anchor) x Body

42

428

31

Front seat outer belt (retractor) x Body

Upper bolt

8.0

82

71 in.*lbf

Lower bolt

42

428

31

Front seat inner belt x Front seat

42

428

31

Center front seat belt RH (retractor) x Center front seat

Bolt

7.5

76

66 in.*lbf

Nut

42

428

31

Center front seat belt RH (floor anchor) x Center front seat

42

428

31

Center front seat inner belt x Center front seat

42

428

31

Rear seat outer belt (shoulder anchor) x Body

42

428

31

Rear seat outer belt (floor anchor) x Body

42

428

31

Rear seat outer belt (retractor) x Body

Upper bolt

8.0

82

71 in.*lbf

Lower bolt

42

428

31

Rear center seat outer belt (floor anchor) x Rear seat LH

42

428

31

Rear center seat outer belt (retractor) x Rear seat LH

42

428

31

Rear seat inner belt x Body

42

428

31

Rear No. 1 seat inner belt x Rear seat

42

428

31

Tether anchor bracket x Rear seat

33

337

24

SERVICE SPECIFICATIONS: SEAT BELT: TORQUE SPECIFICATI...

Last Modified: 9-16-2014

6.6 F

Doc ID: RM000002Z2K04GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SERVICE SPECIFICATIONS: SLIDING ROOF: TORQUE SPECIFICATIONS; 2015 MY Tundra [08/2014 -

       ]

TORQUE SPECIFICATIONS

SLIDING ROOF HOUSING

PART TIGHTENED

N*M

KGF*CM

FT.*LBF

41

35 in.*lbf

5.5

56

49 in.*lbf

for Nut

5.5

56

49 in.*lbf

56

49 in.*lbf

SERVICE SPECIFICATIONS: SLIDING ROOF: TORQUE SPECIFIC...

Last Modified: 9-16-2014

6.6 F

Doc ID: RM00000118V0FRX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SERVICE SPECIFICATIONS: STANDARD BOLT: HOW TO DETERMINE BOLT STRENGTH; 2015 MY Tundra

[08/2014 -        ]

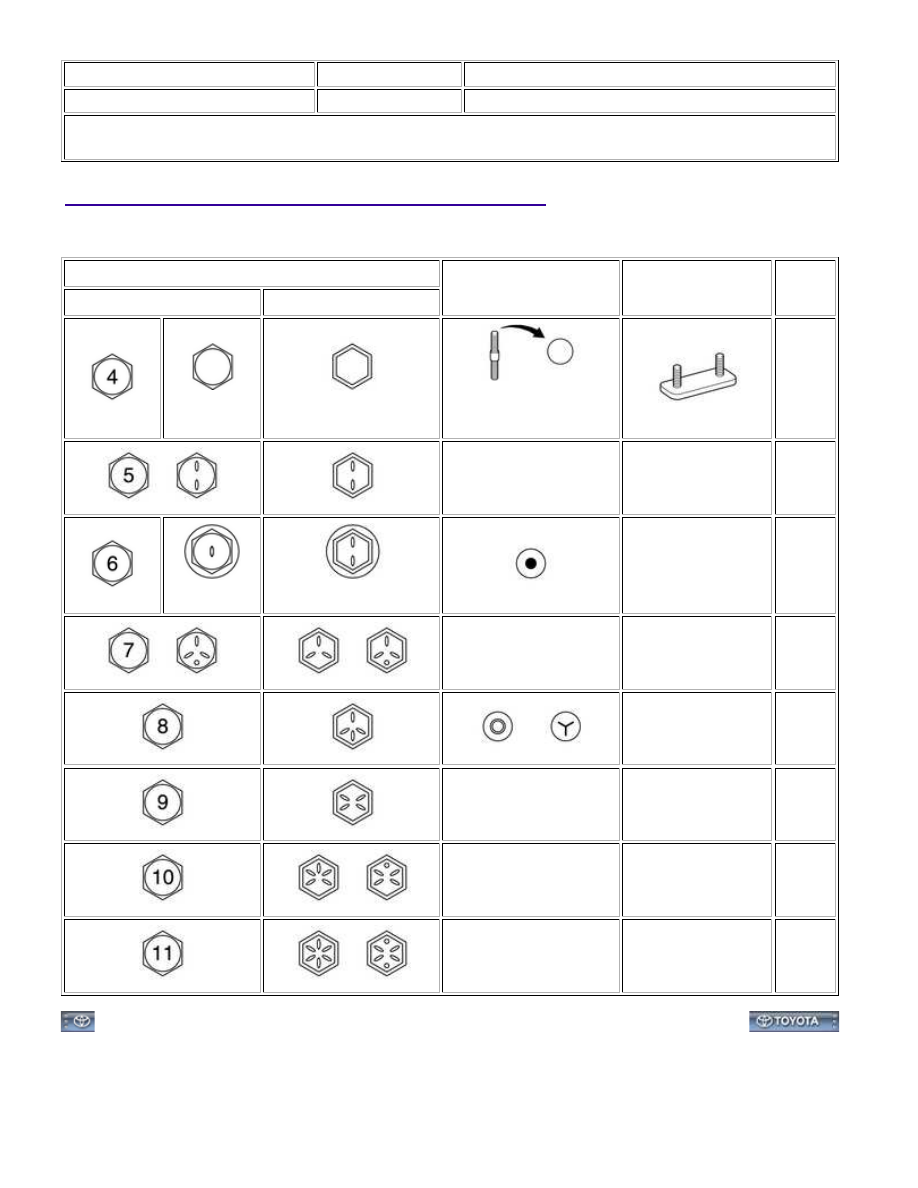

HOW TO DETERMINE BOLT STRENGTH

Bolt Type

HEXAGON HEAD BOLT

STUD BOLT

WELD BOLT

CLASS

NORMAL RECESS BOLT

DEEP RECESS BOLT

No Mark

No Mark

No Mark

4T

-

-

5T

w/ Washer

w/ Washer

-

6T

-

-

7T

-

8T

-

-

9T

-

-

10T

-

-

11T

SERVICE SPECIFICATIONS: STANDARD BOLT: HOW TO DETE...
