Toyota Tundra (2015 year). Manual - part 871

A

NEXT

NEXT

RESULT

PROCEED TO

Fault not listed in problem symptoms table

A

Fault listed in problem symptoms table

B

B

GO TO STEP 8

7.

OVERALL ANALYSIS AND TROUBLESHOOTING

.

8.

REPAIR OR REPLACE

9.

CONFIRM TEST

NEXT

END

10.

GO TO DTC CHART

NEXT

GO TO STEP 8

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

Last Modified: 9-16-2014

6.6 T

Doc ID: RM0000030AC00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYSTEM: PROBLEM SYMPTOMS TABLE; 2015 MY

Tundra [08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

Touch select 2-4 and high-low system

SYMPTOM

SUSPECTED AREA

SEE

PAGE

When the vehicle is in the 2WD state and the transfer position

switch is turned to a position other than 2WD, the 4HI and 4LO

indicator lights are not illuminated

CAN communication system

Combination meter assembly

Transfer position switch (open

circuit in LO terminal circuit or

stuck OFF)

4 wheel drive control ECU

When the vehicle is in the 4H state and the transfer position

switch is turned to a position other than 4H, the 4HI indicator light

is illuminated and the 4LO indicator light is not illuminated

Transfer position switch (short

circuit in 2-4 or LO terminal circuit

or stuck ON)

4 wheel drive control ECU

When the vehicle is in the 4L state and the transfer position switch

is turned to a position other than 4L, the 4HI indicator light is not

illuminated and the 4LO indicator light is illuminated

Transfer position switch (open

circuit in 2-4 terminal circuit or

stuck OFF)

4 wheel drive control ECU

CAN communication system

A.D.D. actuator (differential

vacuum actuator assembly)

Transfer shift actuator assembly

(transfer shift motor)

A.D.D. actuator (differential

vacuum actuator assembly)

(A.D.D. shift motor)

4 wheel drive control ECU

Transfer shift actuator assembly

(transfer shift motor)

4 wheel drive control ECU

*: Blinks at 0.5 second intervals (0.5 seconds on and 0.5 seconds off)

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000030AB01CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYSTEM: TERMINALS OF ECU; 2015 MY Tundra

[08/2014 -        ]

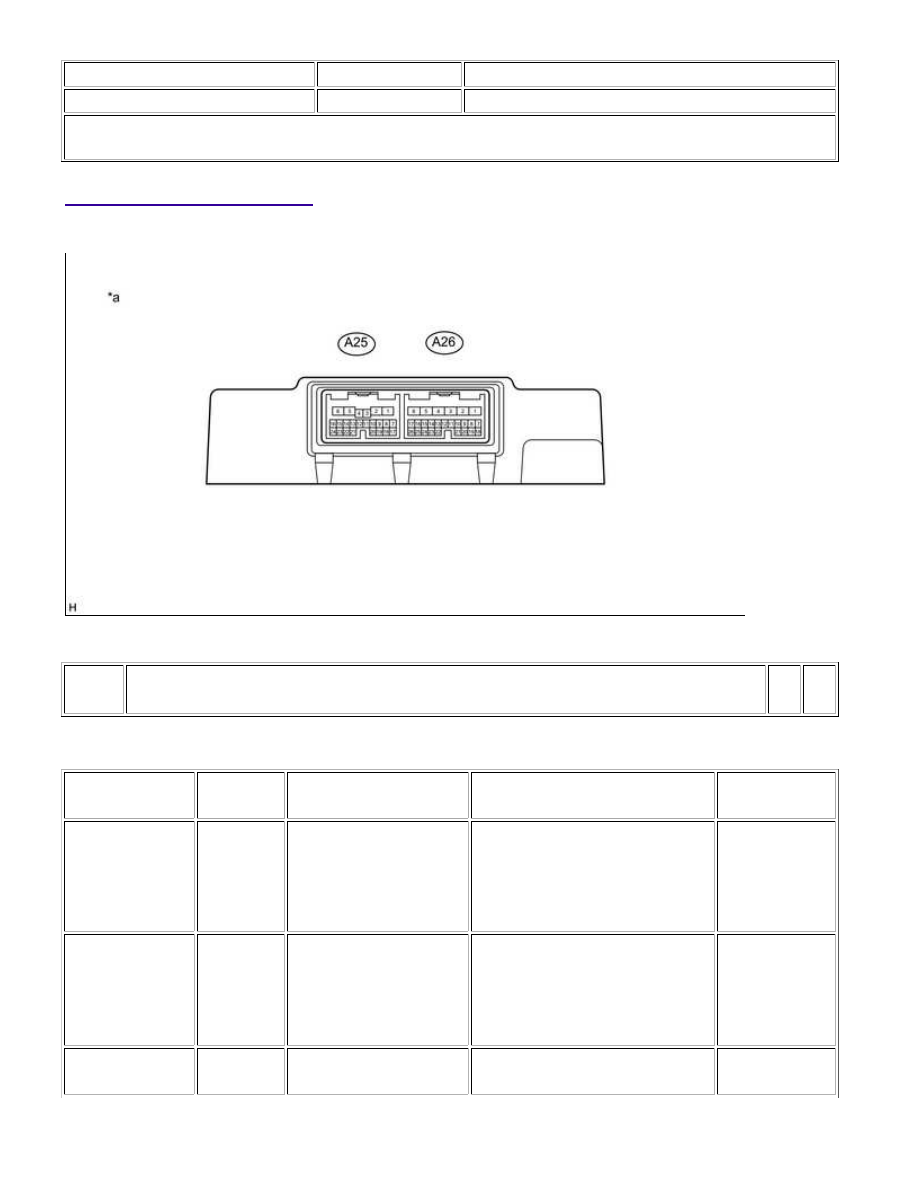

TERMINALS OF ECU

1. CHECK 4 WHEEL DRIVE CONTROL ECU

Text in Illustration

*a

Component with harness connected

(4 Wheel Drive Control ECU)

-

-

(a) Measure the voltage and resistance according to the value(s) in the table below.

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

A25-1 (DM1) -

A25-5 (GND)

W - W-B

A. D. D. shift motor

output

Ignition switch ON

Transfer position switch 4H →
2WD

(during A.D.D. actuator Lock to

Free operation)

10 to 14 V

A25-2 (DM2) -

A25-5 (GND)

Y - W-B

A. D. D. shift motor

output

Ignition switch ON

Transfer position switch 2WD →
4H

(during A.D.D. actuator Free to

Lock operation)

10 to 14 V

A25-5 (GND) -

Body ground

W-B - Body

ground

Ground

Always

Below 1 Ω

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...
