Toyota Tundra (2015 year). Manual - part 835

Last Modified: 9-16-2014

6.6 B

Doc ID: RM000002ZES027X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

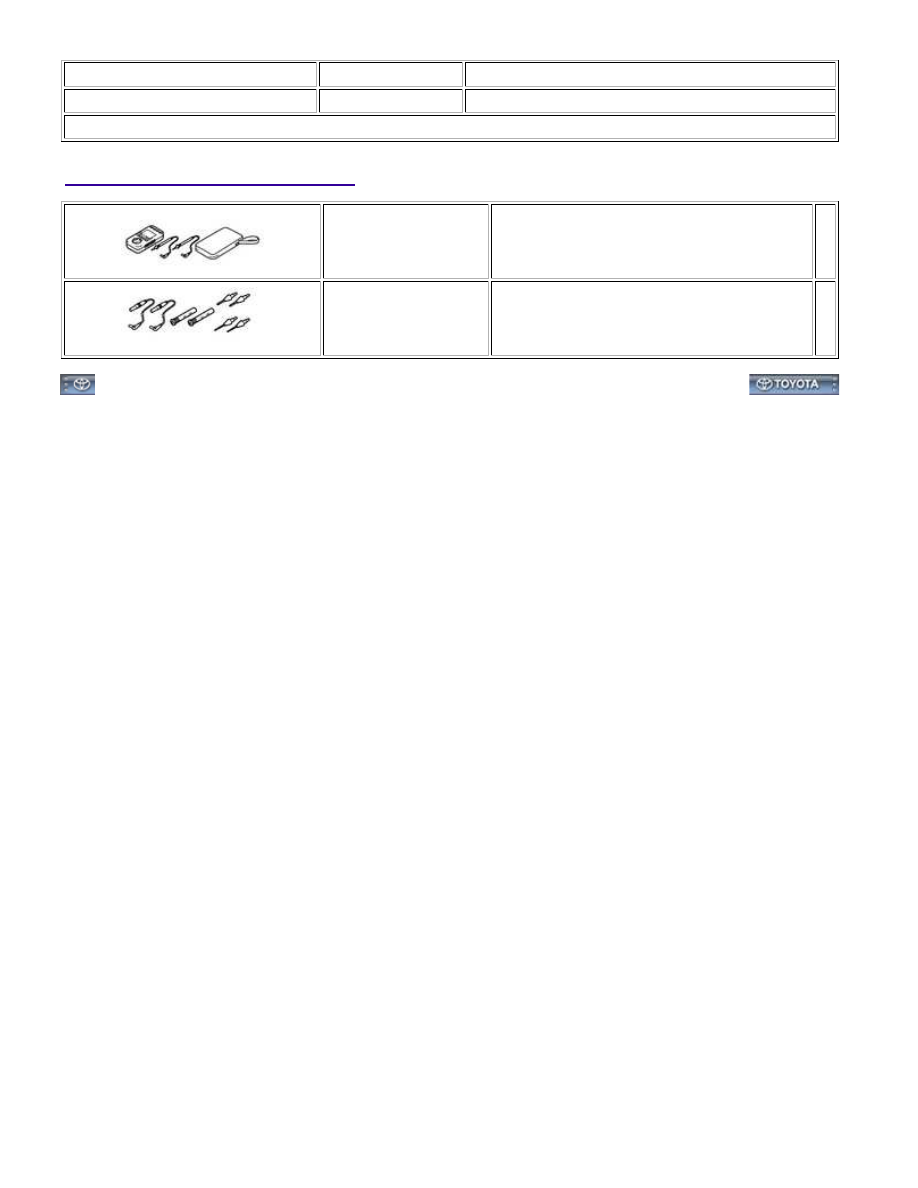

Title: PREPARATION: WIPER AND WASHER: RECOMMENDED TOOLS; 2015 MY Tundra [08/2014 -        ]

RECOMMENDED TOOLS

09080-1C111

Toyota Electrical Tester Set

-

09080-2C101

Test Lead Set

-

PREPARATION: WIPER AND WASHER: RECOMMENDED TOOLS;...

Last Modified: 9-16-2014

6.6 B

Doc ID: RM000002J3Z00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PREPARATION: WIPER AND WASHER: EQUIPMENT; 2015 MY Tundra [08/2014 -        ]

EQUIPMENT

Torque wrench

-

Wire brush

-

PREPARATION: WIPER AND WASHER: EQUIPMENT; 2015 MY Tu...

Last Modified: 9-16-2014

6.6 F

Doc ID: RM000002J4H03OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SERVICE SPECIFICATIONS: 1UR-FE CHARGING: SERVICE DATA; 2015 MY Tundra [08/2014 -        ]

SERVICE DATA

Battery

Standard specific gravity

1.25 to 1.29 at 20°C (68°F)

Charging circuit without

load

Standard amperage

10 A or less

Standard voltage

13.2 to 14.8 V

(when engine speed at 2000 rpm)

Charging circuit with load

Standard amperage

30 A or higher

Generator rotor

Standard

resistance

between the slip rings

100 A Type and 130 A Type

2.3 to 2.7 Ω at 20°C (68°F)

between the slip rings

150 A Type

1.5 to 1.9 Ω at 20°C (68°F)

between the slip ring and

rotor

10 kΩ or higher

Standard diameter

14.2 to 14.4 mm (0.559 to 0.567

in.)

Minimum diameter

14.0 mm (0.551 in.)

Generator brush holder

Standard exposed length

10.5 mm (0.413 in.)

Minimum exposed length

4.5 mm (0.177 in.)

SERVICE SPECIFICATIONS: 1UR-FE CHARGING: SERVICE DATA...

Last Modified: 9-16-2014

6.6 F

Doc ID: RM000002J4I02YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SERVICE SPECIFICATIONS: 1UR-FE CHARGING: TORQUE SPECIFICATIONS; 2015 MY Tundra [08/2014 -

       ]

TORQUE SPECIFICATIONS

PART TIGHTENED

N*M

KGF*CM

FT.*LBF

Generator x V-ribbed belt tensioner

43

438

32

Generator wire x Generator

9.8

100

87 in.*lbf

Wire harness bracket x Generator

31

316

23

Retainer plate x Generator drive end frame

2.3

23

20 in.*lbf

Generator coil x Generator drive end frame

5.8

59

51 in.*lbf

Generator brush holder x Generator coil

1.8

18

16 in.*lbf

Generator rear end cover x Generator coil

4.6

47

41 in.*lbf

Generator pulley x Generator rotor

133

1356

98

Positive (+) battery terminal x Positive (+) battery cable

5.9

60

52 in.*lbf

Negative (-) battery terminal x Negative (-) battery cable

5.9

60

52 in.*lbf

SERVICE SPECIFICATIONS: 1UR-FE CHARGING: TORQUE SPEC...
