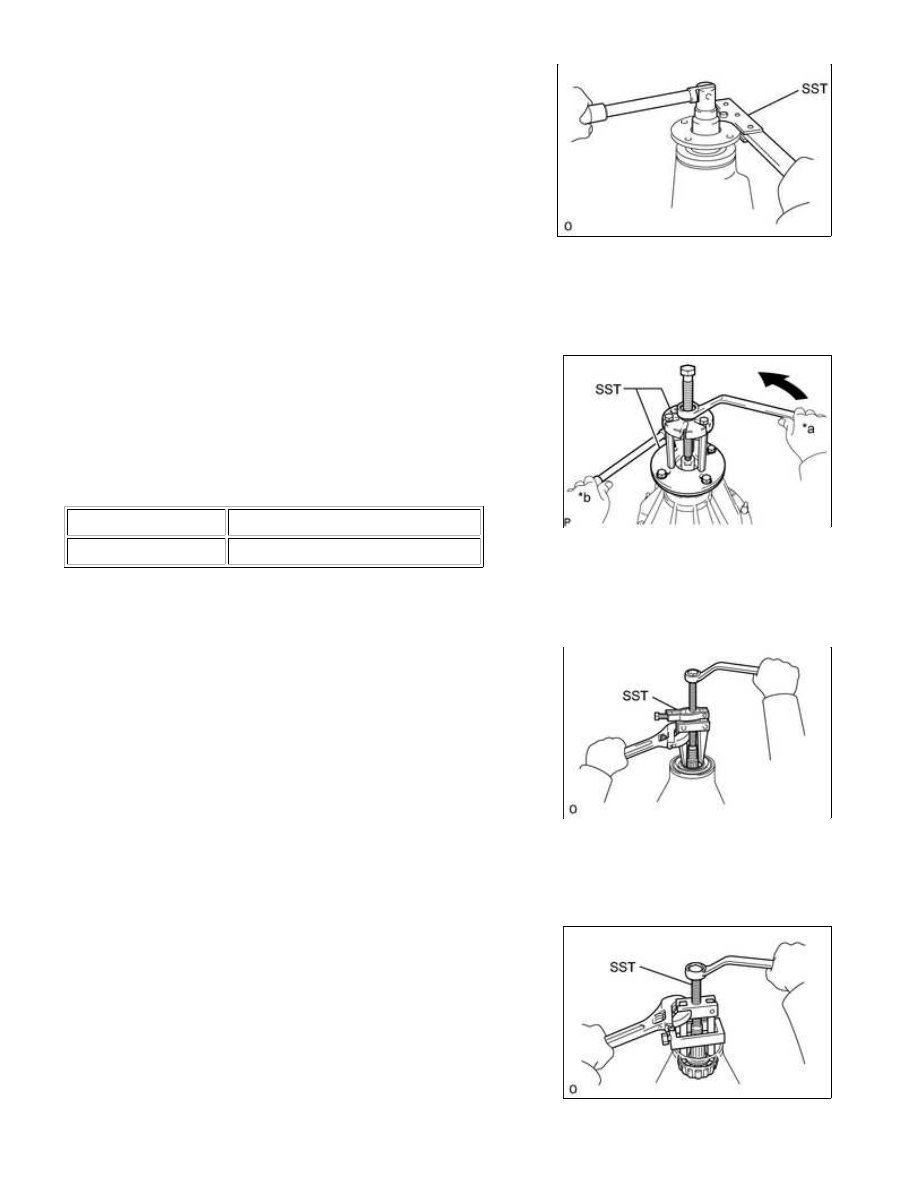

(b) Using SST to hold the companion flange, remove the nut.

SST: 09330-00021

09330-00030

8. REMOVE REAR DRIVE PINION COMPANION FLANGE SUB-ASSEMBLY

(a) Using SST, remove the companion flange.

SST: 09950-30012

09951-03010

09953-03010

09954-03010

09956-03030

SST: 09955-03050

Text in Illustration

*a

Turn

*b

Hold

9. REMOVE REAR DIFFERENTIAL CARRIER OIL SEAL

(a) Using SST, remove the oil seal.

SST: 09308-10010

10. REMOVE REAR DIFFERENTIAL DRIVE PINION OIL SLINGER

11. REMOVE REAR DRIVE PINION FRONT TAPERED ROLLER BEARING

(a) Using SST, remove the bearing (inner race).

SST: 09556-22010

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 1UR-...

(b) Remove the bearing spacer.

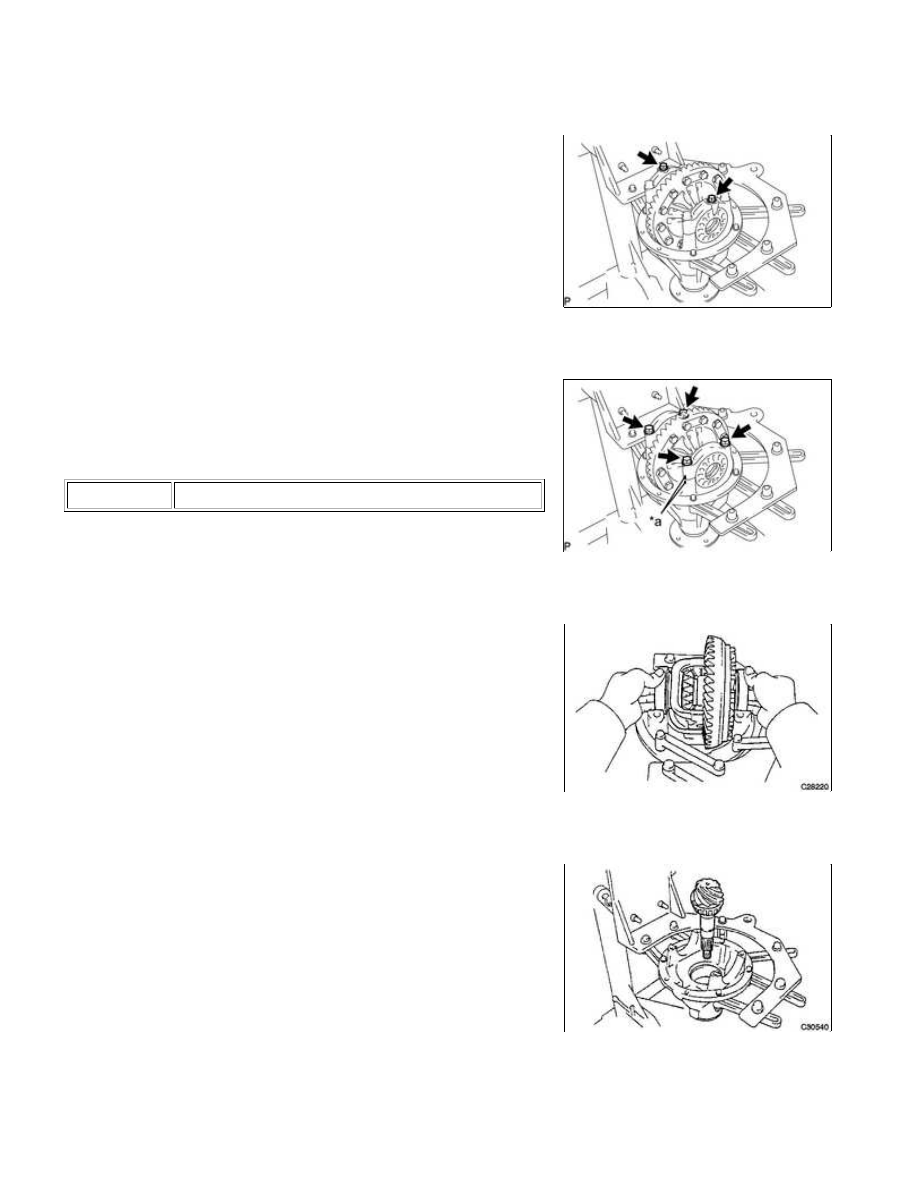

12. REMOVE REAR DIFFERENTIAL BEARING ADJUSTING NUT LOCK

(a) Remove the 2 bolts and 2 nut locks.

13. REMOVE REAR DIFFERENTIAL CASE ASSEMBLY

(a) Place matchmarks on the bearing cap and differential carrier.

Text in Illustration

*a

Matchmark

(b) Remove the 4 bolts and 2 differential bearing caps.

(c) Remove the differential case from the differential carrier.

HINT:

Tag the 2 case bearing outer races to show the location for

reassembly.

14. REMOVE REAR DIFFERENTIAL DRIVE PINION

(a) Remove the differential drive pinion and bearing spacer from the

differential carrier.

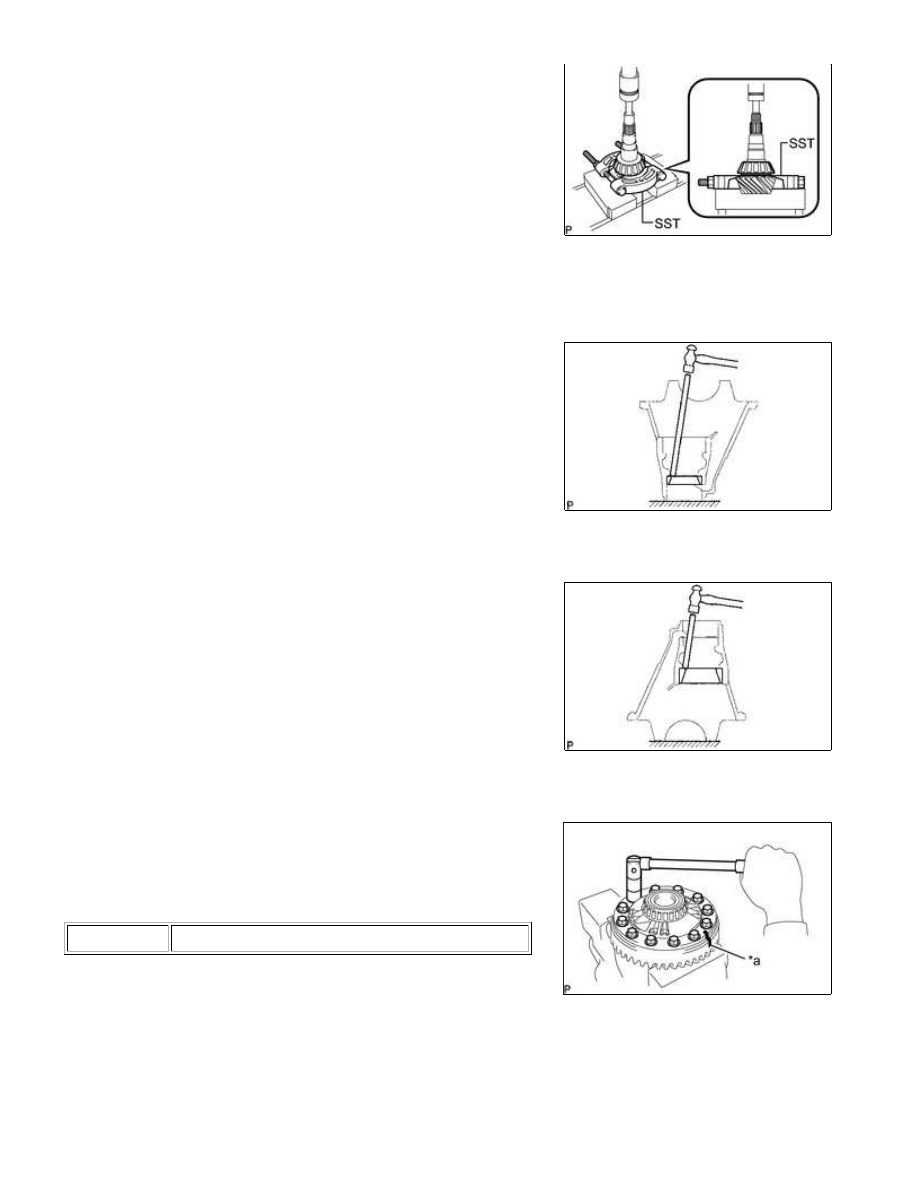

15. REMOVE REAR DRIVE PINION REAR TAPERED ROLLER BEARING

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 1UR-...

(a) Using SST and a press, press out the bearing (inner race).

SST: 09950-00020

If either the drive pinion or ring gear is damaged, replace them

as a set.

16. REMOVE REAR DIFFERENTIAL DRIVE PINION PLATE WASHER

17. REMOVE REAR DRIVE PINION FRONT TAPERED ROLLER BEARING

(a) Using a brass bar and hammer, tap out the bearing (outer race).

If the bearing is damaged during removal, replace it.

18. REMOVE REAR DRIVE PINION REAR TAPERED ROLLER BEARING

(a) Using a brass bar and hammer, tap out the bearing (outer race).

If the bearing is damaged during removal, replace it.

19. REMOVE DIFFERENTIAL RING GEAR

(a) Place matchmarks on the ring gear and differential case.

Text in Illustration

*a

Matchmark

(b) Remove the 12 ring gear set bolts.

(c) Using a plastic-faced hammer, tap on the ring gear to separate it from the differential case.

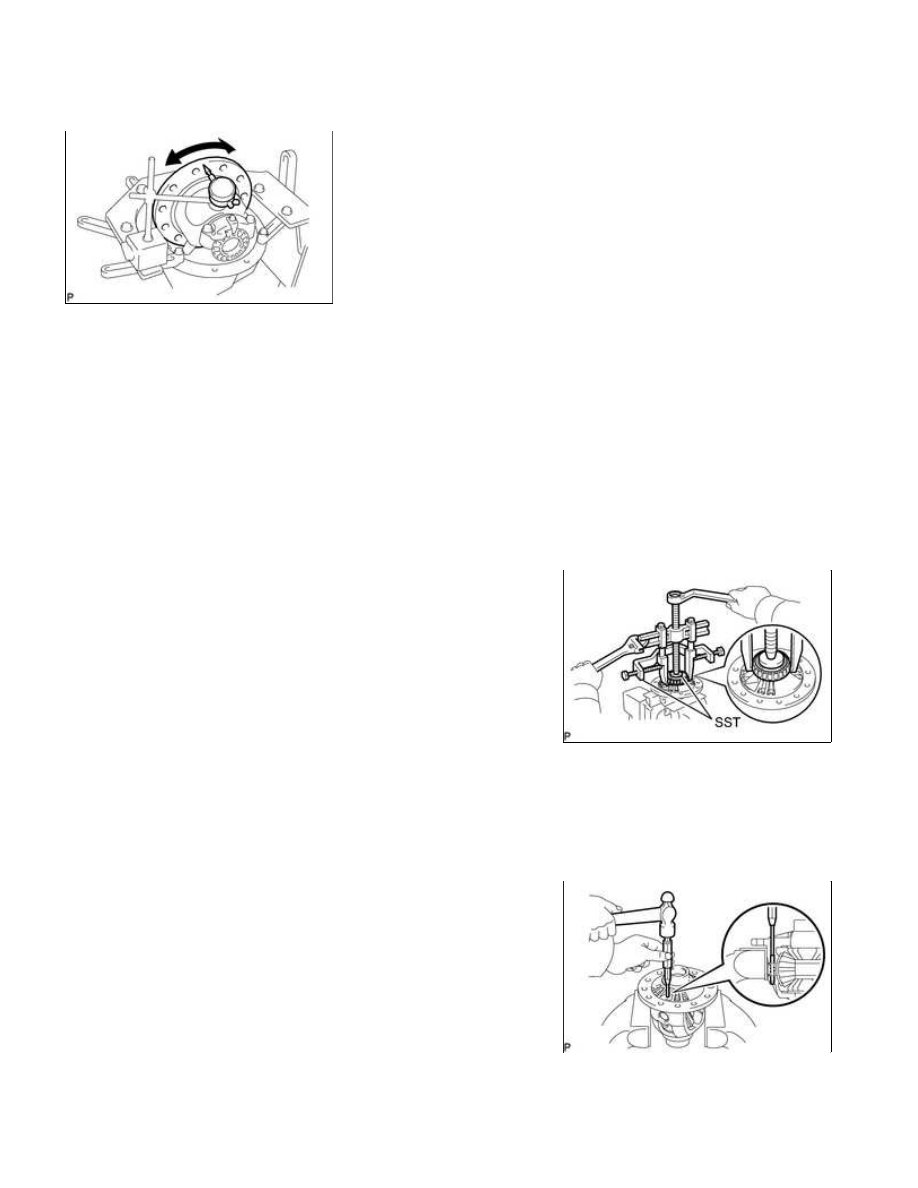

20. INSPECT REAR DIFFERENTIAL CASE ASSEMBLY RUNOUT

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 1UR-...

HINT:

If the ring gear runout is within the specified value (see "INSPECT RUNOUT OF DIFFERENTIAL RING GEAR"

procedure), this inspection is not necessary.

(a) Install the differential case to the differential carrier.

(b) Inspect the differential case runout.

Maximum runout:

0.04 mm (0.00157 in.)

(c) Remove the differential case from the differential carrier.

21. REMOVE REAR DIFFERENTIAL CASE BEARING

(a) Using SST, remove the 2 bearings.

SST: 09950-40011

09951-04010

09952-04010

09953-04020

09954-04010

09955-04061

09957-04010

09958-04011

SST: 09950-60010

09951-00480

HINT:

(a) Using a pin punch and hammer, tap out the straight pin.

(b) Remove the pinion shaft, 2 pinion gears, 2 pinion gear thrust washers, 2 side gears and 2 side gear thrust

washers.
