Torque:

2.3 N·m {23 kgf·cm, 20in·lbf}

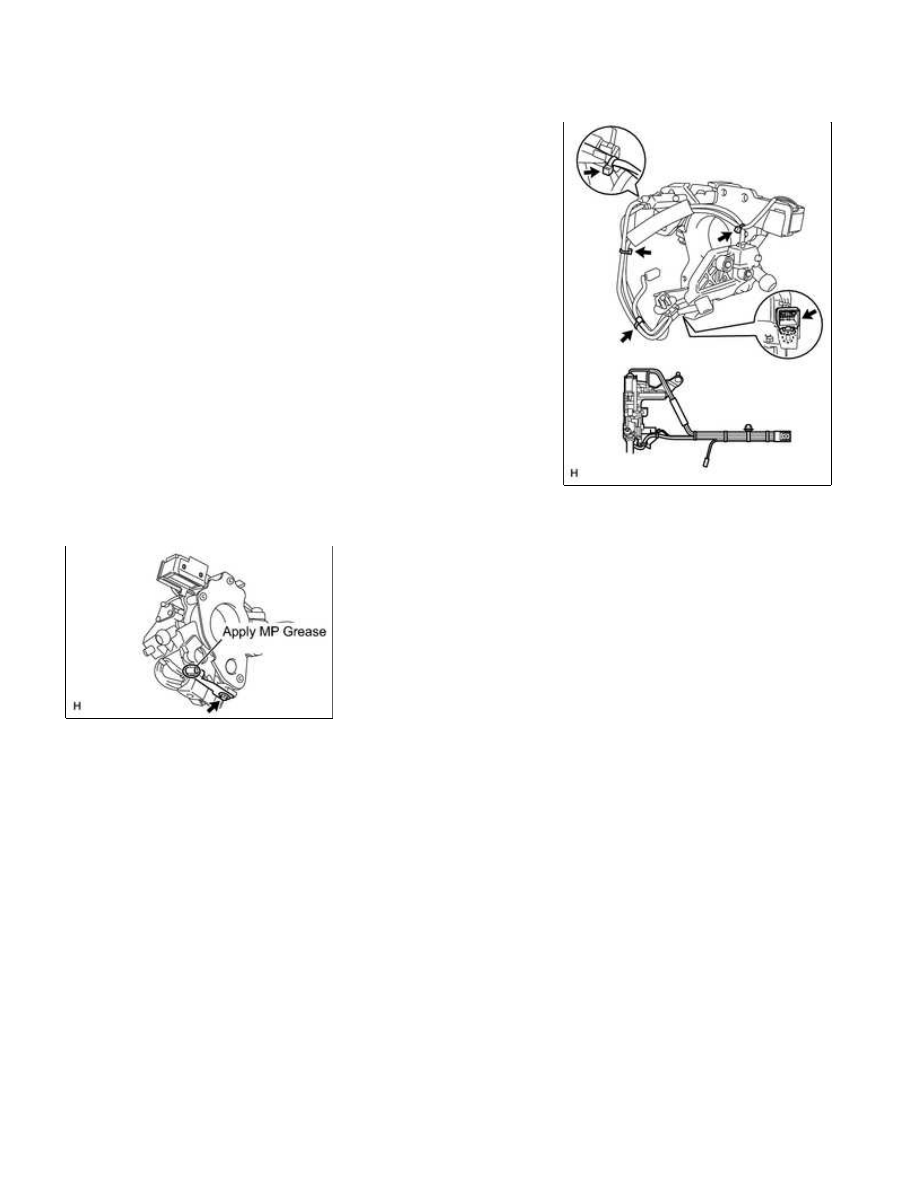

(b) Clamp the harness with the 4 wire guides and wire harness

clamp as shown in the illustration.

8. INSTALL COLUMN SHIFT LEVER COMPRESSION SPRING

(a) Apply MP grease to the spring shown in the illustration.

(b) Temporarily install the spring to the column shift control shift lever retainer with the bolt.

AB60F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

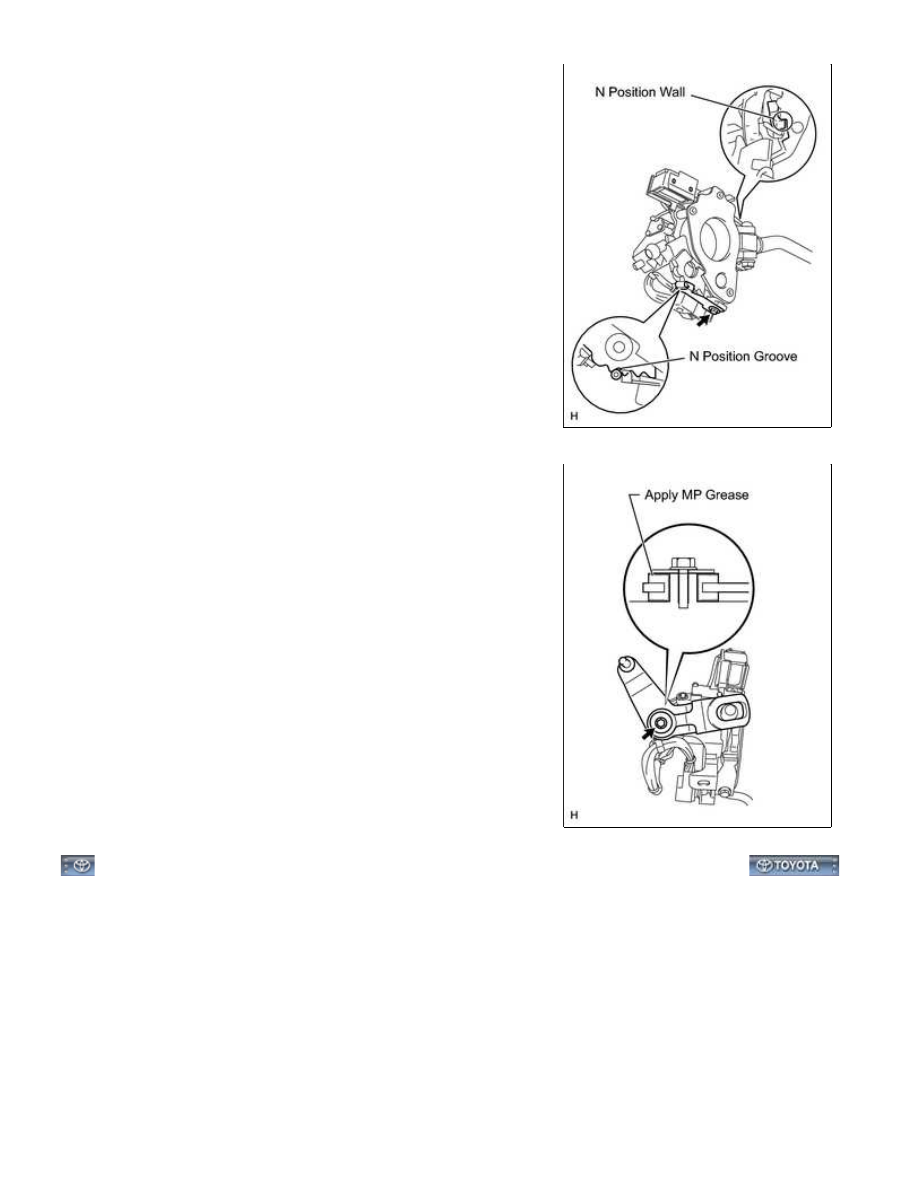

(c) With the shift lever's protrusion pushed towards the column shift

control shift lever retainer's N position wall, align the spring's

roller to the groove as shown in the illustration. Then tighten the

bolt.

Torque:

3.8 N·m {38 kgf·cm, 33in·lbf}

9. INSTALL COLUMN SHIFT SHIFTING BELLCRANK

ASSEMBLY

(a) Apply MP grease to the shifting bellcrank shown in the

illustration.

(b) Install the shifting bellcrank with the bolt.

Torque:

5.0 N·m {51 kgf·cm, 44in·lbf}

AB60F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001M1U01JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): INSTALLATION;

2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL COLUMN SHIFT ASSEMBLY

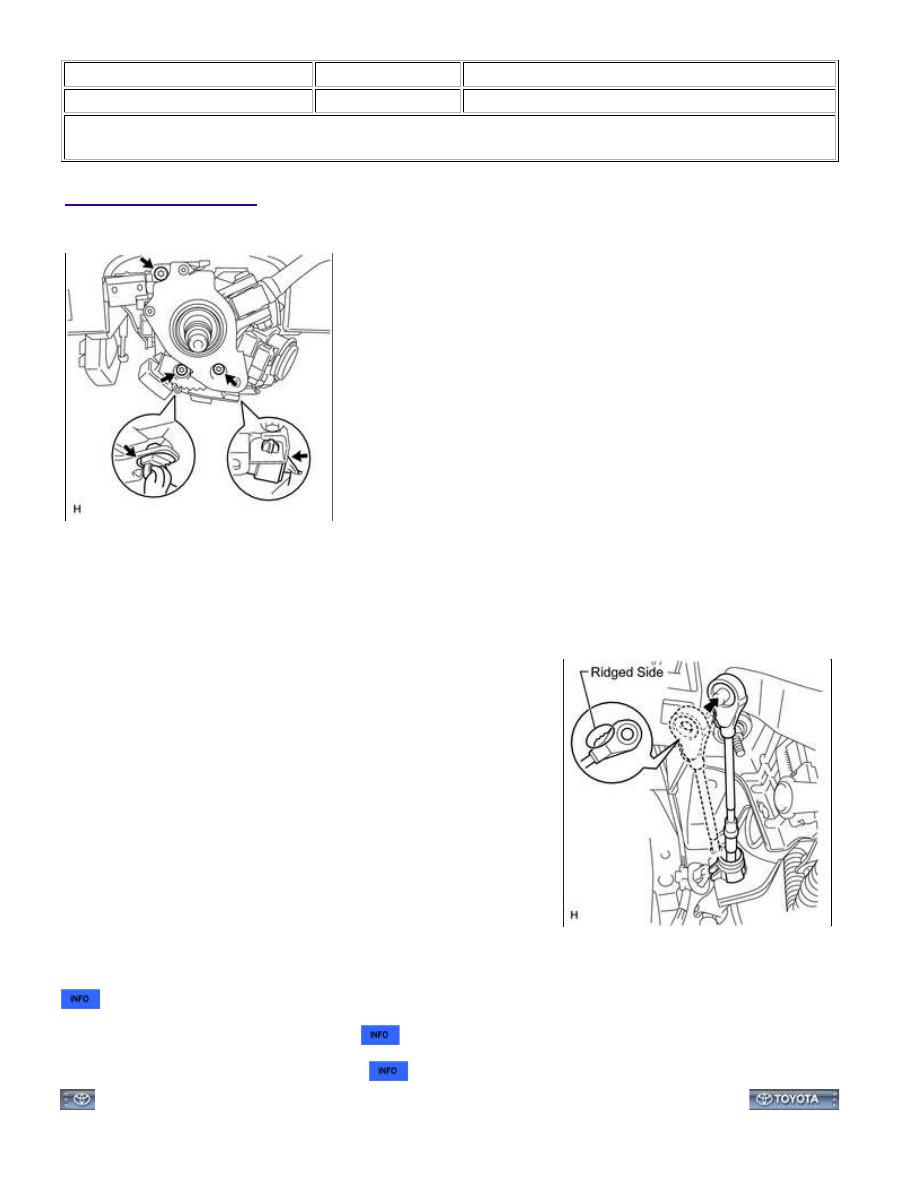

(a) Using a T30 ''TORX'' wrench, install the column shift with the 3 bolts.

Torque:

4.0 N·m {41 kgf·cm, 35in·lbf}

(b) Connect the connector and attach the harness clamp.

(c) Connect the column shift transmission control cable end to the

column shift.

NOTICE:

Make sure to install the cable end so that the inner cable is not

twisted. Confirm that the cable end's ridged side is facing
upward.

2. INSTALL TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY

3. ADJUST SHIFT LEVER POSITION

4. INSPECT SHIFT LEVER POSITION

AB60F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002YBE03ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Floor Shift Type): COMPONENTS; 2015

MY Tundra [08/2014 -        ]

COMPONENTS

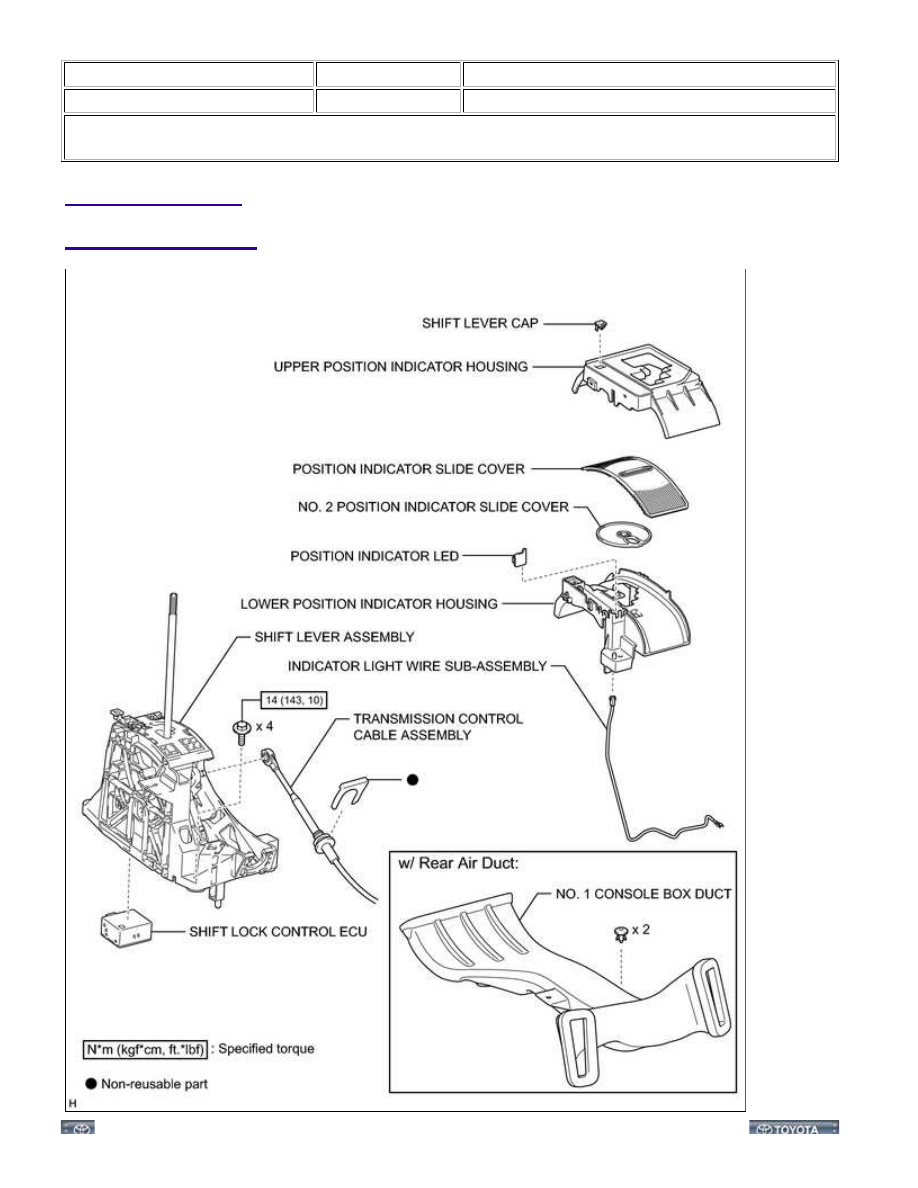

ILLUSTRATION

AB60F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...
