Toyota Tundra (2015 year). Manual - part 760

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001M1W01JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): REMOVAL; 2015

MY Tundra [08/2014 -        ]

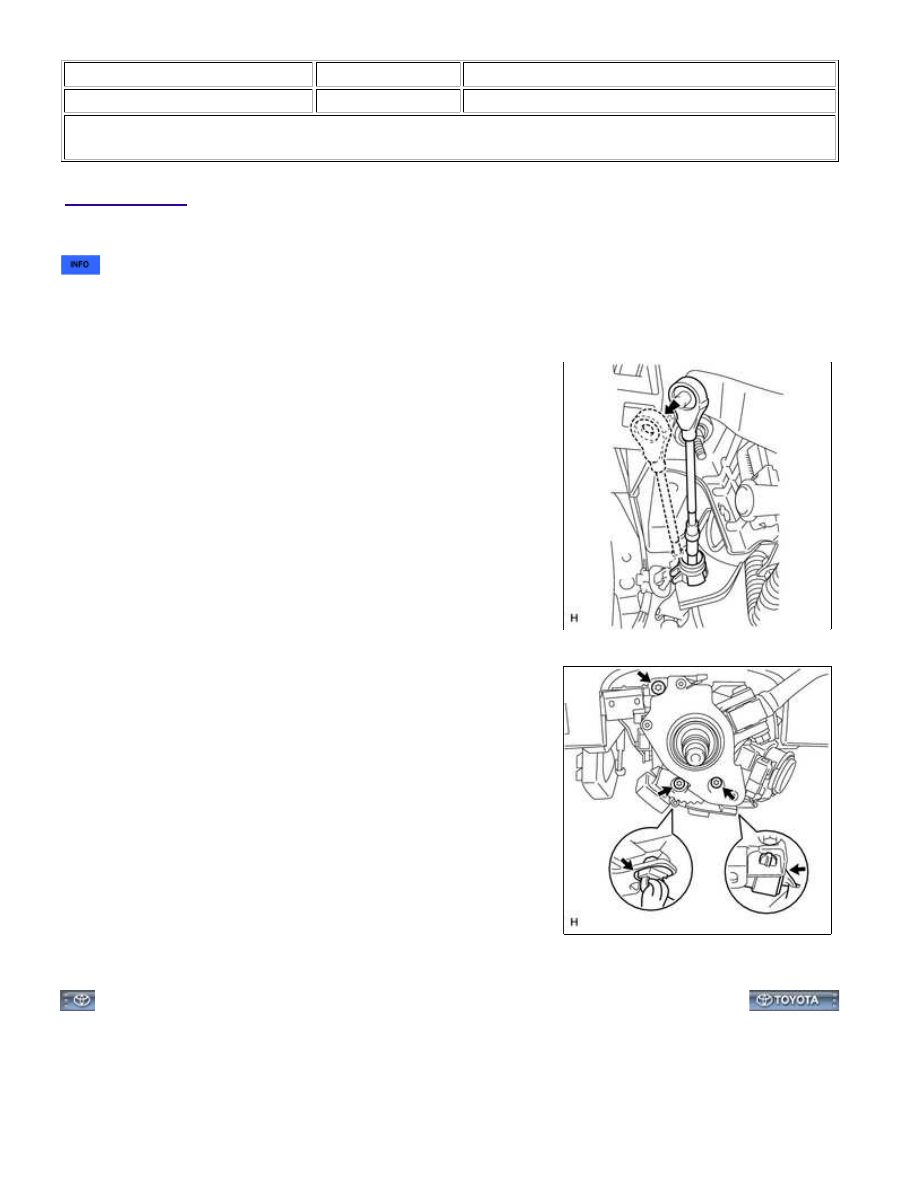

REMOVAL

1. REMOVE TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY

2. REMOVE COLUMN SHIFT ASSEMBLY

(a) Move the shift lever to the N position.

(b) Disconnect the column shift transmission control cable end from

the column shift.

(c) Disconnect the connector and detach the harness clamp.

(d) Using a T30 "TORX" wrench, remove the 3 bolts and column shift.

AB60F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YBA01CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): DISASSEMBLY;

2015 MY Tundra [08/2014 -        ]

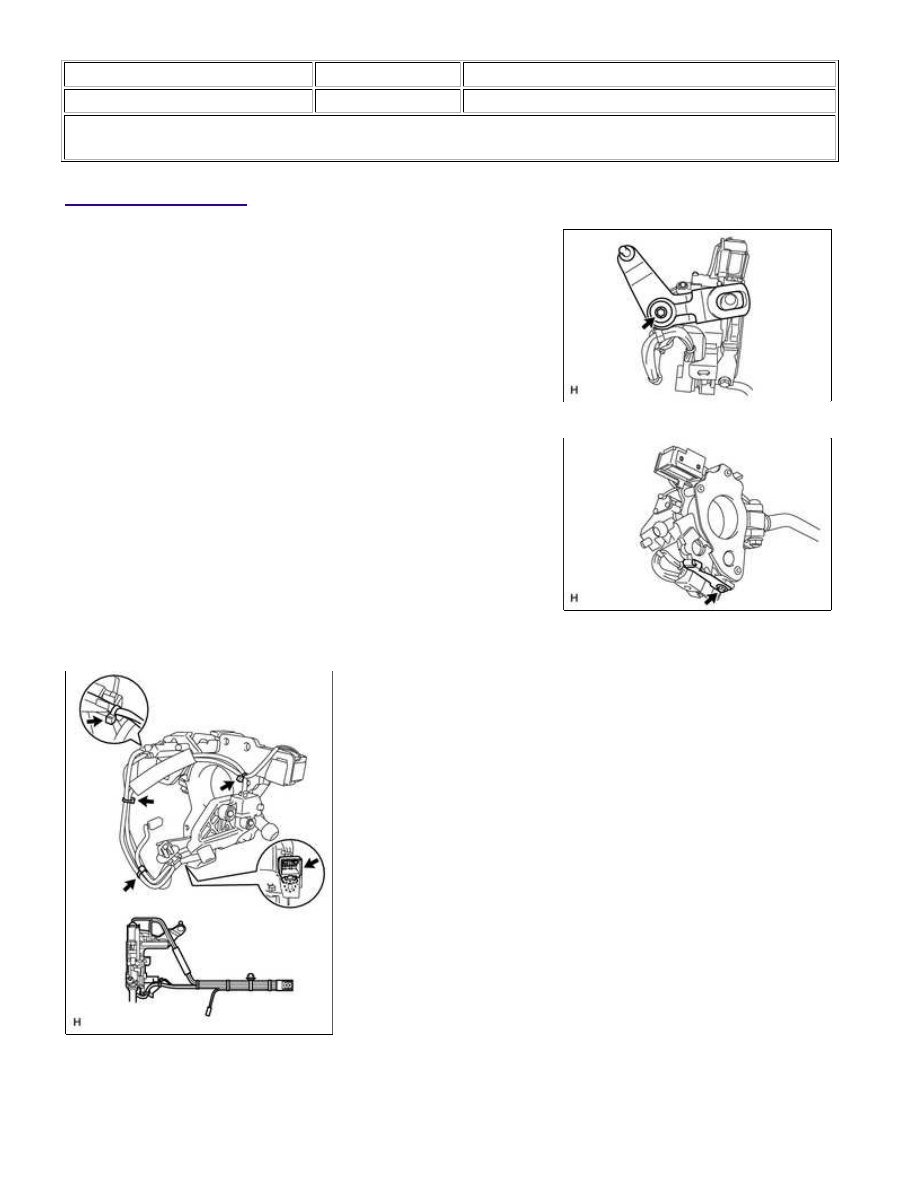

DISASSEMBLY

1. REMOVE COLUMN SHIFT SHIFTING BELLCRANK

ASSEMBLY

(a) Remove the bolt and shifting bellcrank from the column shift

control shift lever retainer.

2. REMOVE COLUMN SHIFT LEVER COMPRESSION SPRING

(a) Remove the bolt and spring from the column shift control shift

lever retainer.

3. REMOVE SHIFT LEVER PLATE SUB-ASSEMBLY

(a) Disconnect the transmission control switch connector clamp from the column shift.

(b) Detach the wire harness clamp and cut the 4 wire guides.

AB60F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

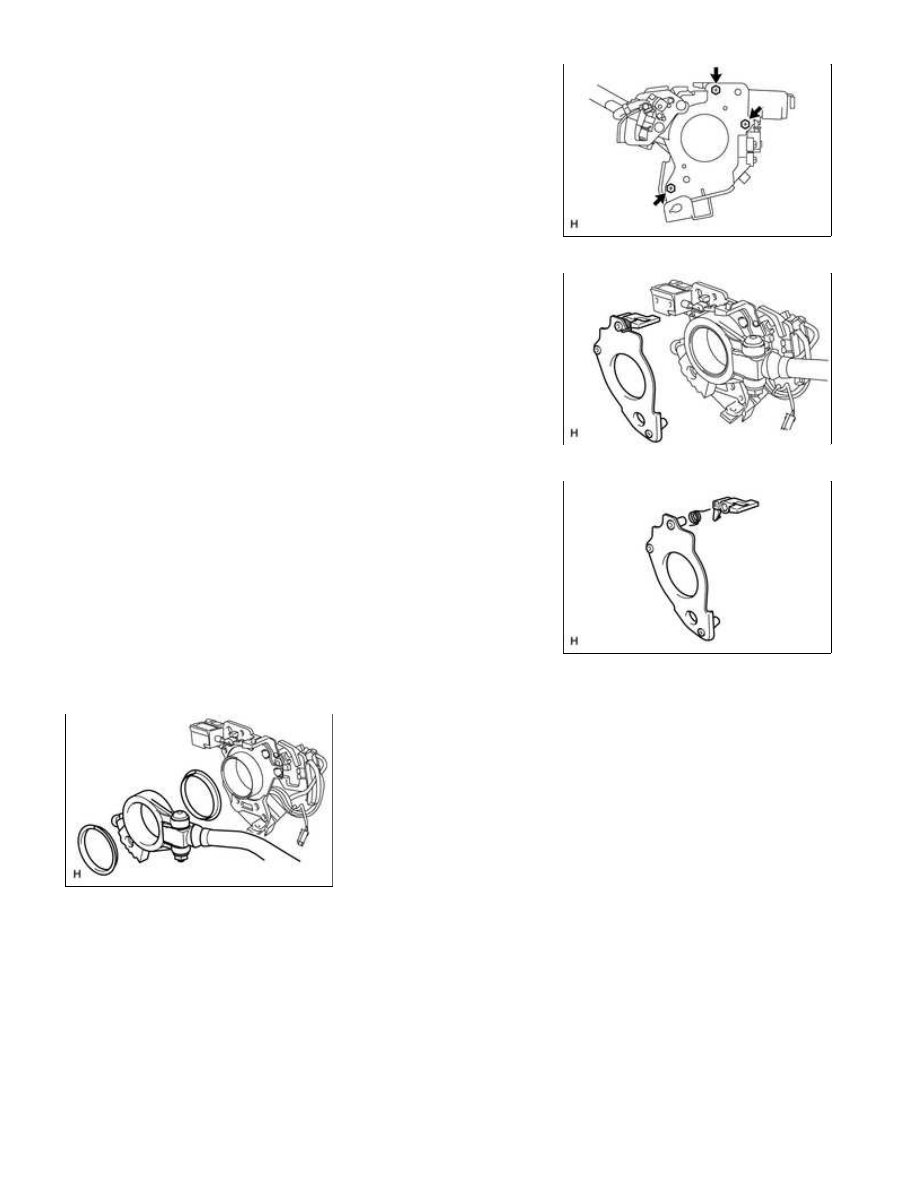

(c) Remove the 3 bolts.

(d) Separate the shift lever plate from the column shift control shift

lever retainer.

4. REMOVE COLUMN SHIFT SHIFT LOCK RELEASE LINK

(a) Remove the shift lock release link and spring from the shift lever

plate.

5. REMOVE COLUMN SHIFT SHIFT LEVER SUB-ASSEMBLY

(a) Remove the shift lever and 2 lever selecting bushes from the column shift control shift lever retainer.

AB60F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

(b) Using a thin-bladed screwdriver, release the connector housing

retainer.

(c) w/o Trailer Towing System:

(d) w/ Trailer Towing System:

(e) Detach the 2 claws and remove the control shaft tube clamp

from the column shift control shift lever retainer.

6. REMOVE SHIFT LOCK SOLENOID

AB60F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...
