6.6 G

Doc ID: RM0000010ND07CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: ON-VEHICLE INSPECTION;

2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT PARK/NEUTRAL POSITION SWITCH ASSEMBLY

(a) Apply the parking brake and turn the ignition switch ON.

(b) Depress the brake pedal and check that the engine starts when the shift lever is on N or P, but does not

start in other positions.

(c) Check that the back-up light illuminates and the reverse warning buzzer sounds when the shift lever is on

R, but do not function in other positions.

AB60F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000010NC07YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: REMOVAL; 2015 MY Tundra

[08/2014 -        ]

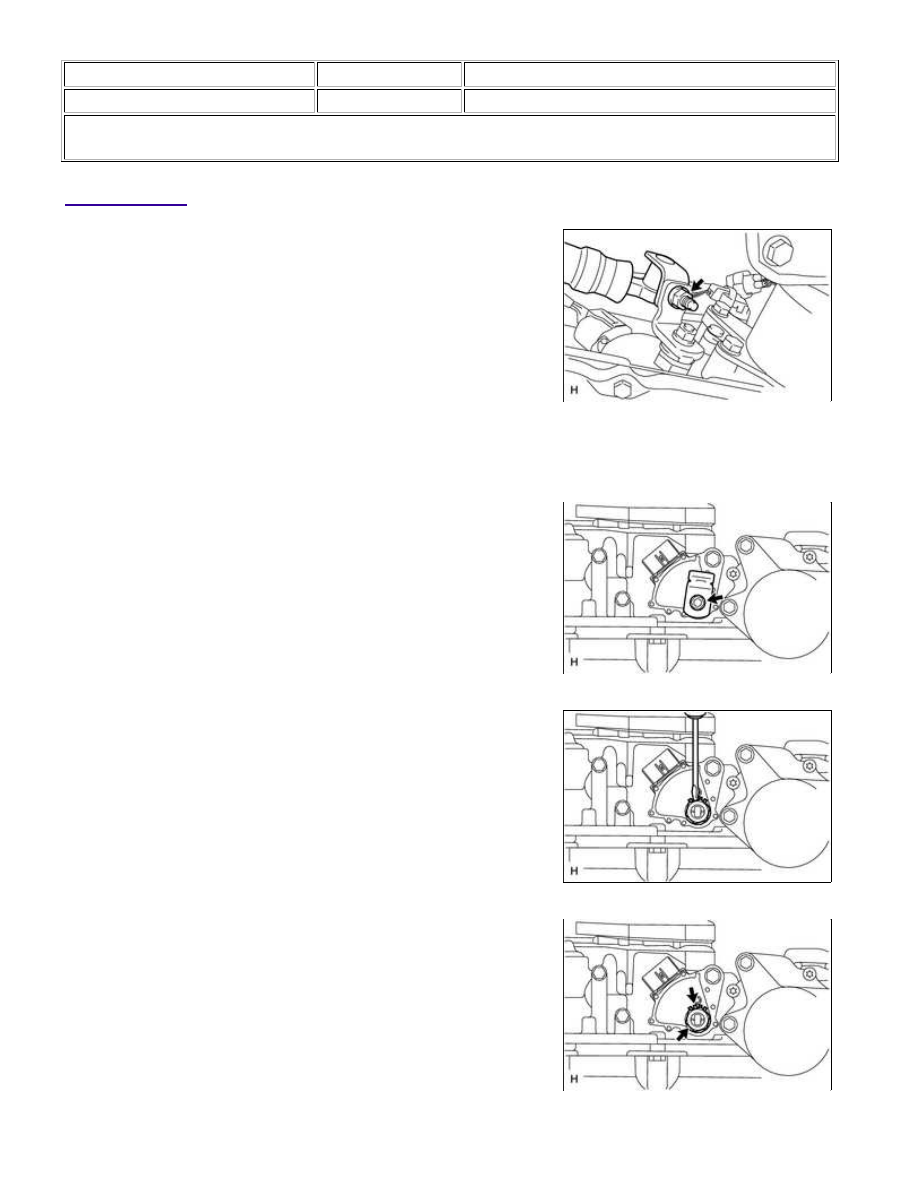

REMOVAL

1. DISCONNECT TRANSMISSION CONTROL CABLE

ASSEMBLY

(a) Remove the nut and disconnect the cable.

2. REMOVE PARK/NEUTRAL POSITION SWITCH ASSEMBLY

(a) Disconnect the switch connector.

(b) Remove the nut, spring washer and transmission control shaft

lever RH.

AB60F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

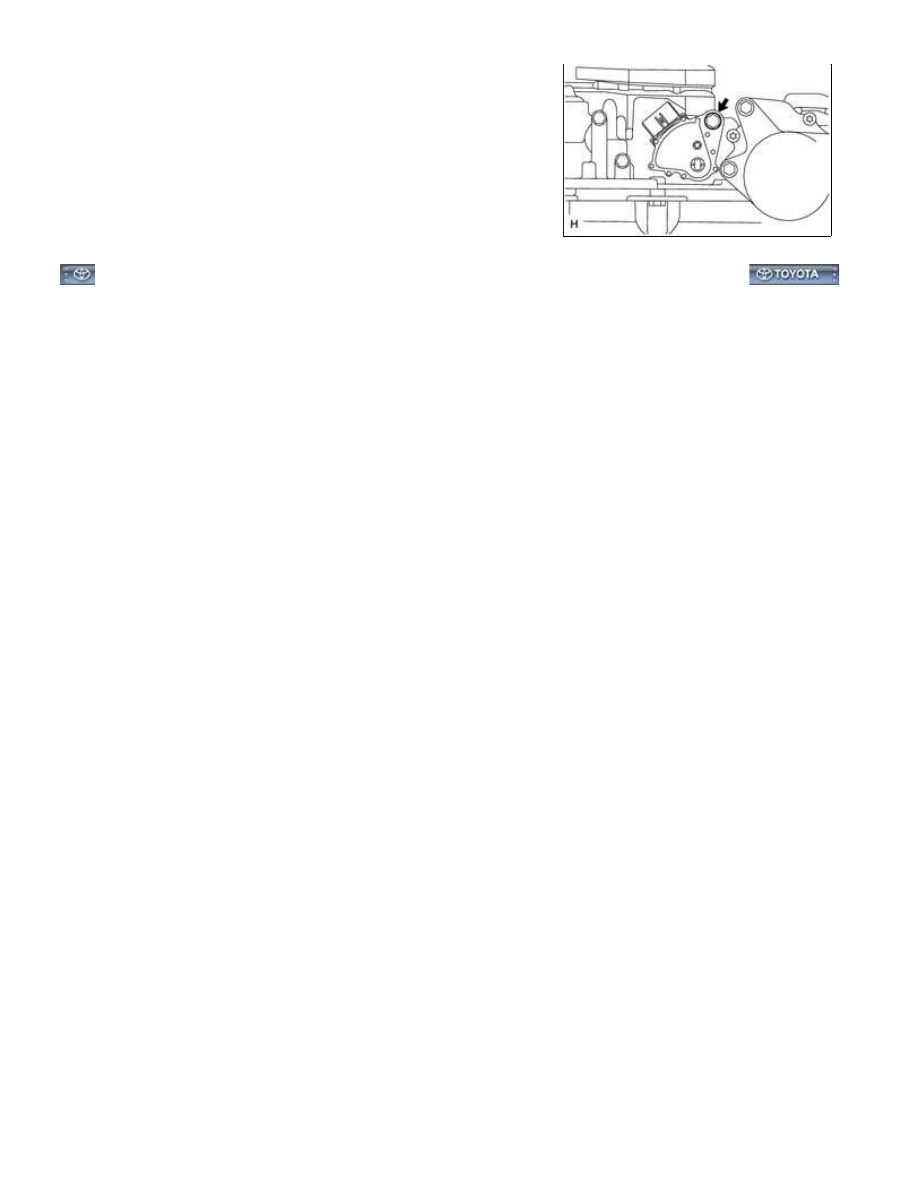

(e) Remove the bolt and switch.

HINT:

Make sure that the manual valve lever shaft has not been

rotated prior to installing the park/neutral position switch as the
detent spring may become detached from the manual valve
lever shaft.

AB60F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002BKX048X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: INSPECTION; 2015 MY Tundra

[08/2014 -        ]

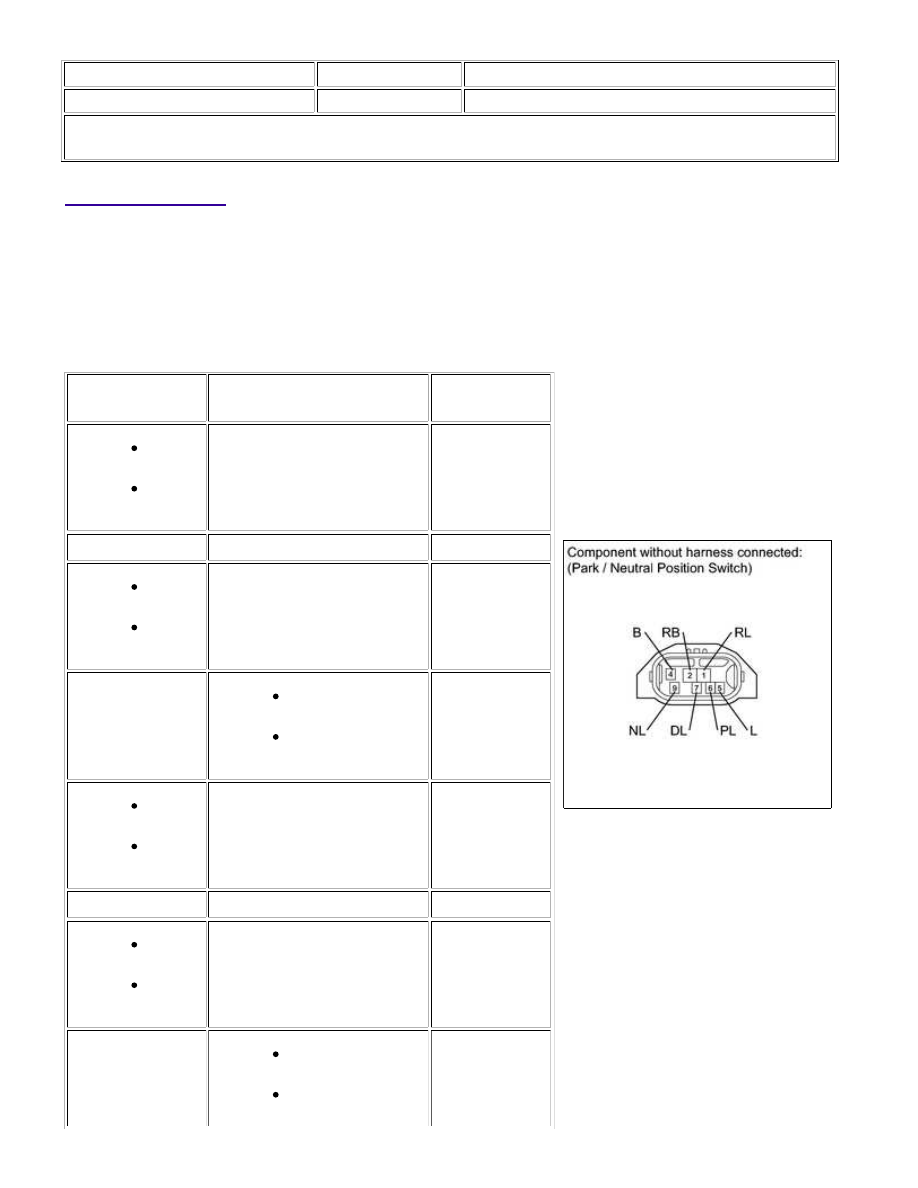

INSPECTION

1. INSPECT PARK/NEUTRAL POSITION SWITCH

ASSEMBLY

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

2 (RB) -

6 (PL)

4 (B) - 5

(L)

Shift lever position on P

Below 1 Ω

2 (RB) - 1 (RL)

Shift lever position on R

Below 1 Ω

2 (RB) -

9 (NL)

4 (B) - 5

(L)

Shift lever position on N

Below 1 Ω

2 (RB) - 7 (DL)

Shift lever position

on D

Shift lever position

on S, "+" or "-"

Below 1 Ω

2 (RB) -

6 (PL)

4 (B) - 5

(L)

Shift lever position not on P

10 kΩ or higher

2 (RB) - 1 (RL)

Shift lever position not on R

10 kΩ or higher

2 (RB) -

9 (NL)

4 (B) - 5

(L)

Shift lever position not on N

10 kΩ or higher

2 (RB) - 7 (DL)

Shift lever position

not on D

Shift lever position

10 kΩ or higher
