Title: AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION UNIT: DISASSEMBLY; 2015 MY Tundra

[08/2014 -        ]

DISASSEMBLY

1. REMOVE TRANSMISSION CONTROL SHAFT LEVER RH

(a) Remove the nut, spring washer and control shaft lever.

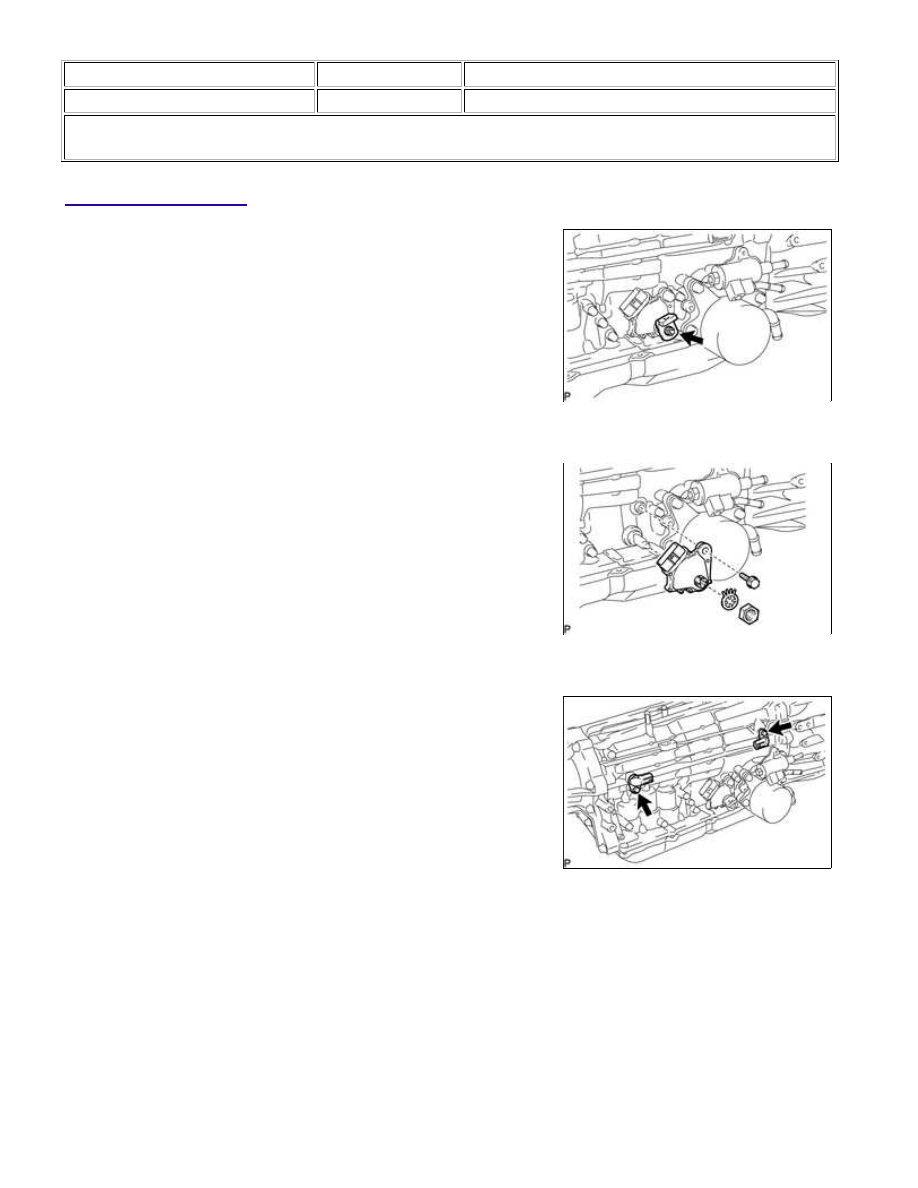

2. REMOVE PARK/NEUTRAL POSITION SWITCH ASSEMBLY

(c) Remove the park/neutral position switch.

HINT:

Make sure that the manual valve lever shaft has not been

rotated prior to installing the park/neutral position switch as the
detent spring may become detached from the manual valve
lever shaft.

3. REMOVE SPEED SENSOR

(a) Remove the 2 bolts and 2 speed sensors.

(b) Remove the 2 O-rings from sensors.

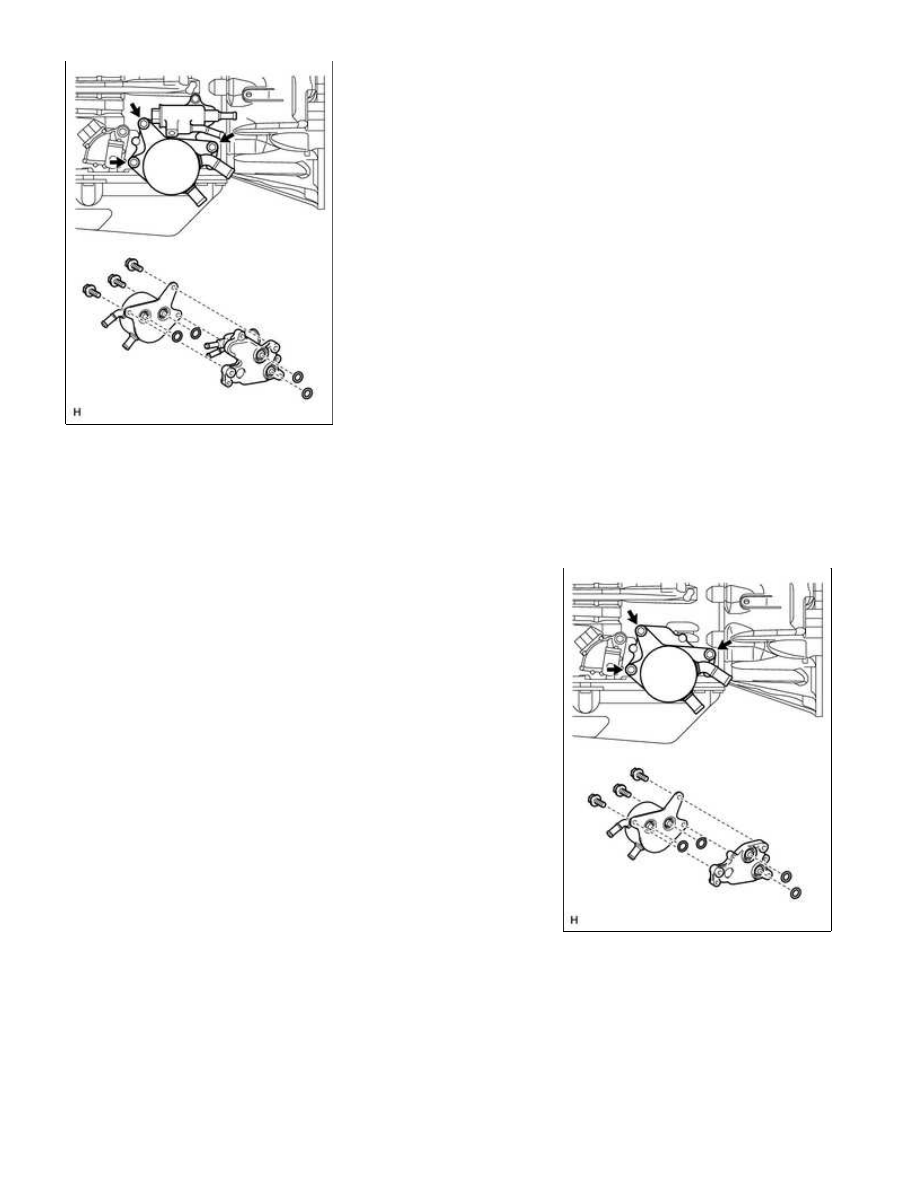

4. REMOVE TRANSMISSION OIL COOLER ASSEMBLY

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) w/ Trailer Towing System:

(1) Remove the 3 bolts and transmission oil cooler with transmission oil thermostat.

(2) Separate the transmission oil cooler from the transmission oil thermostat.

(3) Remove the 4 O-rings.

(b) w/o Trailer Towing System:

(1) Remove the 3 bolts and transmission oil cooler with

transmission oil cooler spacer.

(2) Separate the transmission oil cooler from the transmission oil

cooler spacer.

(3) Remove the 4 O-rings.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

5. REMOVE AUTOMATIC TRANSMISSION BREATHER TUBE

(a) Remove the 2 bolts.

(b) Remove the breather tube.

(c) Remove the O-ring from the tube.

6. REMOVE AUTOMATIC TRANSMISSION HOUSING

(a) Remove the 14 bolts.

(b) Remove the transmission housing.

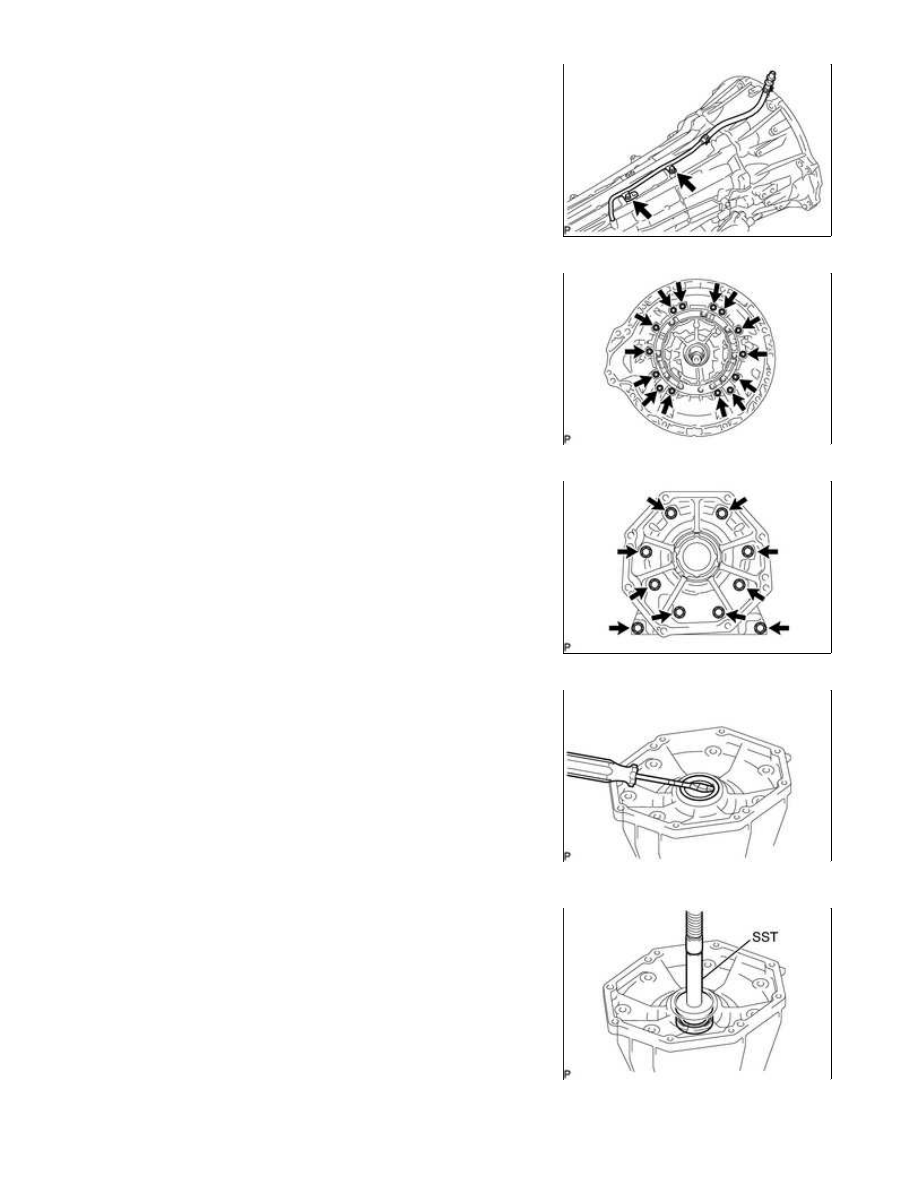

7. REMOVE TRANSFER ADAPTER REAR

(a) Remove the 10 bolts.

(b) Remove the rear adaptor transfer.

HINT:

8. REMOVE TRANSMISSION CASE ADAPTER OIL SEAL

(a) Using a screwdriver, pry out the oil seal.

NOTICE:

Be careful not to damage the rear adaptor transfer. Wrap the tip

BEARING

(a) Using a screwdriver, remove the snap ring.

(b) Using SST and a press, press out the bearing.

SST: 09950-60010

09951-00650

SST: 09950-70010

09951-07150

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

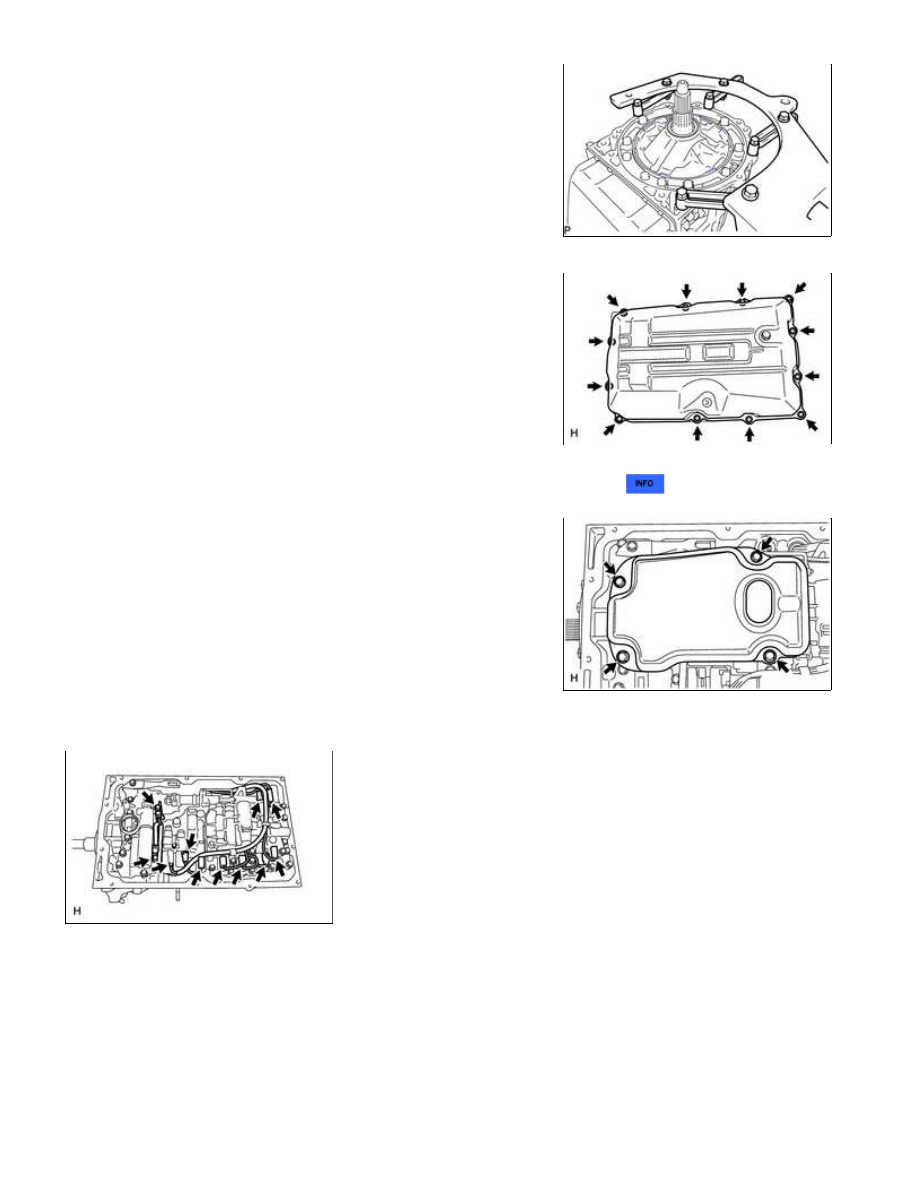

10. FIX AUTOMATIC TRANSMISSION CASE SUB-ASSEMBLY

(a) Install the transmission case on the overhaul attachment.

11. REMOVE AUTOMATIC TRANSMISSION OIL PAN

SUB-ASSEMBLY

NOTICE:

Do not turn the transmission over as this will contaminate the

12. INSPECT AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY

13. REMOVE VALVE BODY OIL STRAINER ASSEMBLY

(a) Turn over the transmission.

(b) Remove the 4 bolts and oil strainer from the valve body.

(c) Remove the O-ring from the oil strainer.

14. REMOVE TRANSMISSION WIRE

(a) Remove the 2 bolts and 2 temperature sensor clamps.

(b) Disconnect the 2 ATF temperature sensors.

(c) Disconnect the 9 connectors from the solenoid valves.
