REPLACE SHIFT SOLENOID VALVE SL2

5.

INSPECT TRANSMISSION VALVE BODY ASSEMBLY

(a) Check the transmission valve body assembly



.

OK:

There are no foreign objects on any valve.

NG

REPAIR OR REPLACE TRANSMISSION VALVE BODY

ASSEMBLY

OK

REPAIR OR REPLACE AUTOMATIC TRANSMISSION

ASSEMBLY

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000W8G0I7X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: P0778; Pressure Control

Solenoid "B" Electrical (Shift Solenoid Valve SL2); 2015 MY Tundra [08/2014 -        ]

DTC

P0778

Pressure Control Solenoid "B" Electrical (Shift Solenoid Valve SL2)

DESCRIPTION

solenoid valves, the ECM controls the remaining normal shift solenoid valves to allow the vehicle to be operated

safely



.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0778

The ECM checks for an open or short in the shift solenoid valve

SL2 circuit while driving and shifting gears (1 trip detection logic)

Output signal duty ratio equals to 100%

HINT:

SL2 output signal duty ratio is less than 100% under

normal condition

Open or short in shift

solenoid valve SL2 circuit

Shift solenoid valve SL2

ECM

MONITOR DESCRIPTION

This DTC indicates an open or short in the shift solenoid valve SL2 circuit. The ECM commands gear shifts by

turning the shift solenoid valves ON/OFF. When there is an open or short circuit in any shift solenoid valve circuit,

the ECM detects the problem, illuminates the MIL and stores the DTC. Also, the ECM performs the fail-safe

While driving and shifting gears, if the ECM detects an open or short in the shift solenoid valve SL2 circuit, the

ECM determines there is a malfunction



.

MONITOR STRATEGY

Related DTCs

P0778: Shift solenoid valve SL2/Range check

Required sensors/Components

Shift solenoid valve SL2

Duration

1 second

MIL operation

Immediately

TYPICAL ENABLING CONDITIONS

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

The monitor will run whenever the following DTCs are not present

None

Ignition switch

ON

Starter

OFF

Solenoid current cut status

Not cut

Battery voltage

11 V or more

TYPICAL MALFUNCTION THRESHOLDS

Solenoid status from solenoid driver MIC

Fail

COMPONENT OPERATING RANGE

Output signal duty

Less than 100%

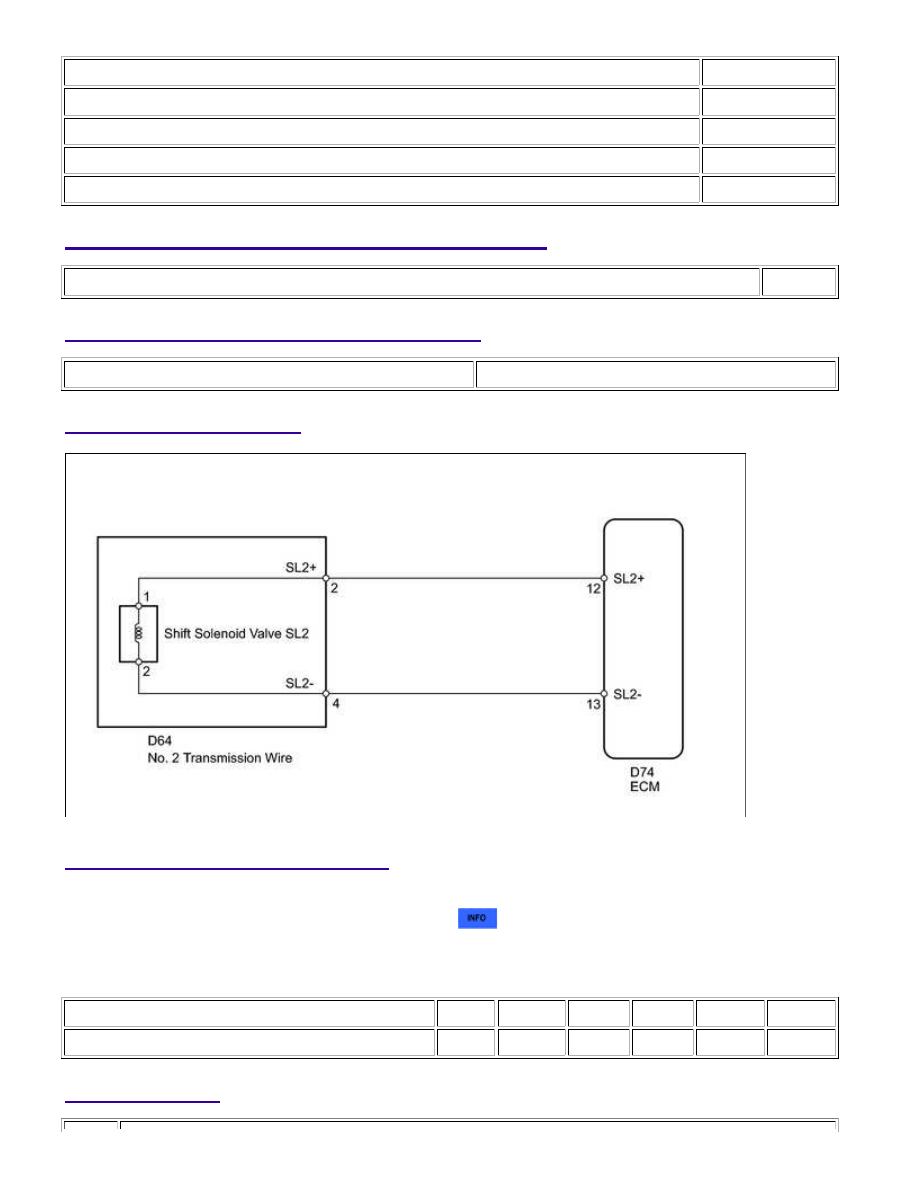

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

HINT:

The shift solenoid valve SL2 is turned ON/OFF normally when the shift lever is on D:

ECM gear shift command

1st

2nd

3rd

4th

5th

6th

Shift solenoid valve SL2

ON

ON

ON

ON

OFF

OFF

PROCEDURE

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

1.

INSPECT NO. 2 TRANSMISSION WIRE (SHIFT SOLENOID VALVE SL2)

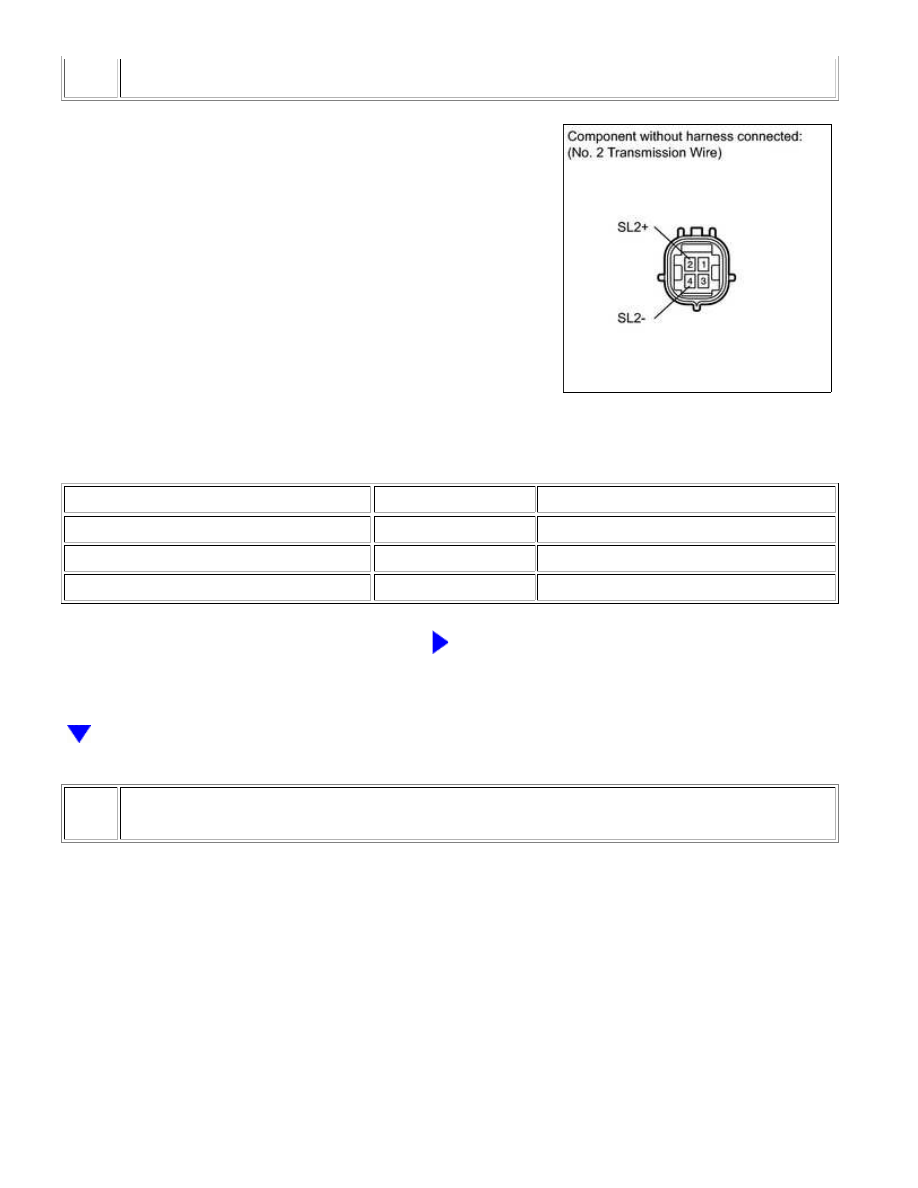

(a) Disconnect the D64 No. 2 transmission wire connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

2 (SL2+) - 4 (SL2-)

20°C (68°F)

5.0 to 5.6 Ω

2 (SL2+) - Body ground

Always

10 kΩ or higher

4 (SL2-) - Body ground

Always

10 kΩ or higher

NG

GO TO STEP 3

2.

CHECK HARNESS AND CONNECTOR (NO. 2 TRANSMISSION WIRE - ECM)

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
