Title: AB60E AUTOMATIC TRANSMISSION: TRANSMISSION CONTROL CABLE (for Column Shift Type):

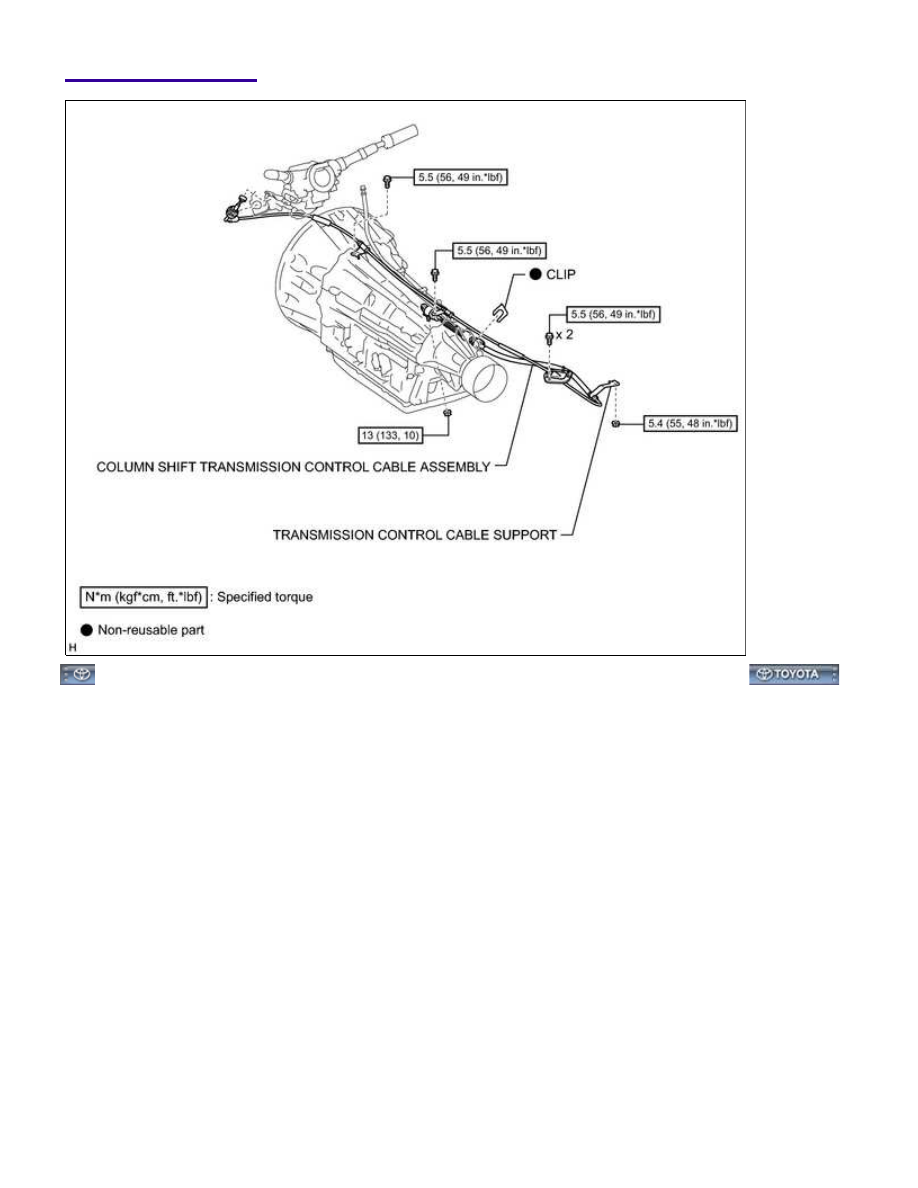

COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

AB60E AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

ILLUSTRATION

AB60E AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y0C01IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: TRANSMISSION CONTROL CABLE (for Column Shift Type):

REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

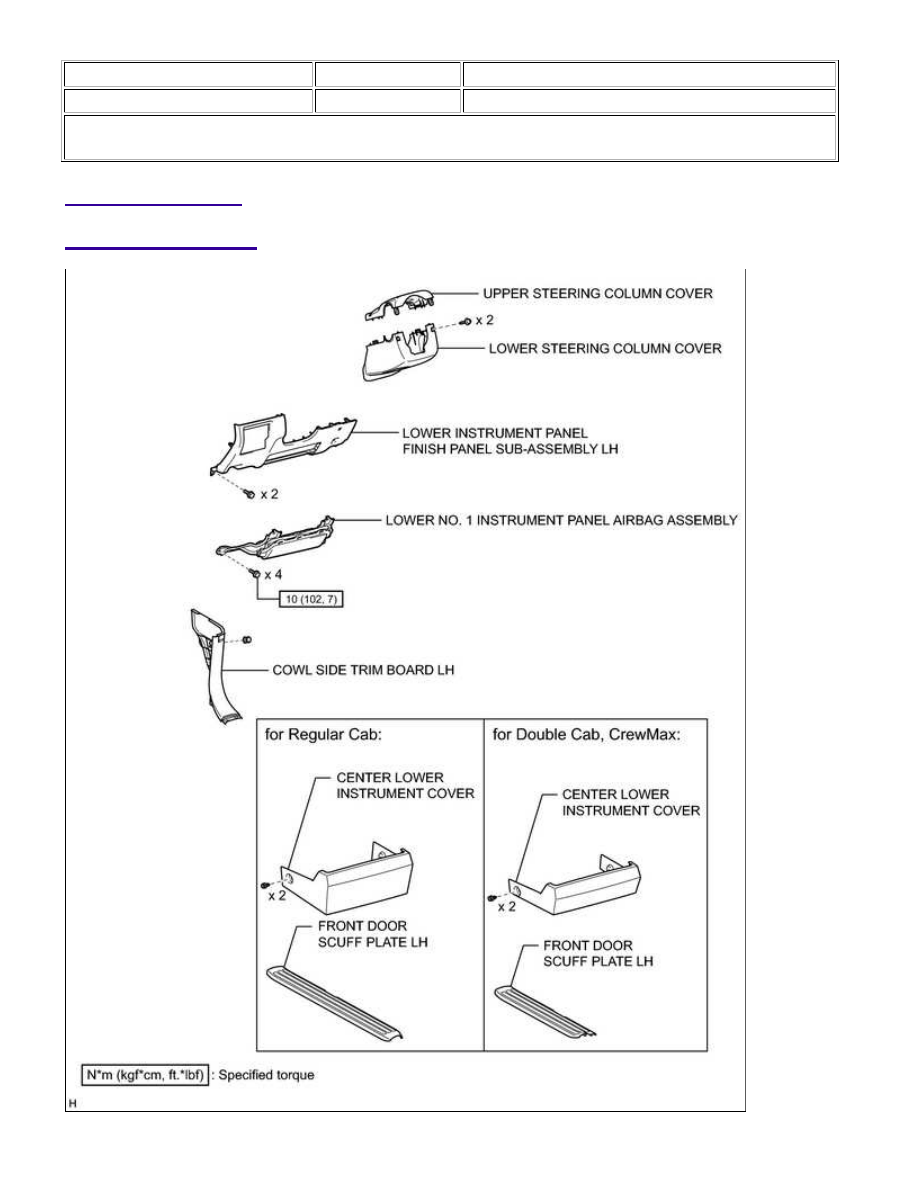

1. REMOVE STEERING WHEEL ASSEMBLY

2. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab)

3. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax)

4. REMOVE COWL SIDE TRIM BOARD LH

5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

6. REMOVE LOWER NO. 1 INSTRUMENT PANEL AIR BAG ASSEMBLY

7. REMOVE CENTER LOWER INSTRUMENT COVER

8. REMOVE LOWER STEERING COLUMN COVER

9. REMOVE UPPER STEERING COLUMN COVER

10. REMOVE FRONT SEAT ASSEMBLY LH

(a) for Manual Seat Type:

Remove the front seat LH



.

(b) for Power Seat Type:

Remove the front seat LH



.

11. REMOVE COLUMN SHIFT TRANSMISSION CONTROL CABLE ASSEMBLY

(a) Move the shift lever to the N position.

(b) Fold back the floor carpet front LH side.

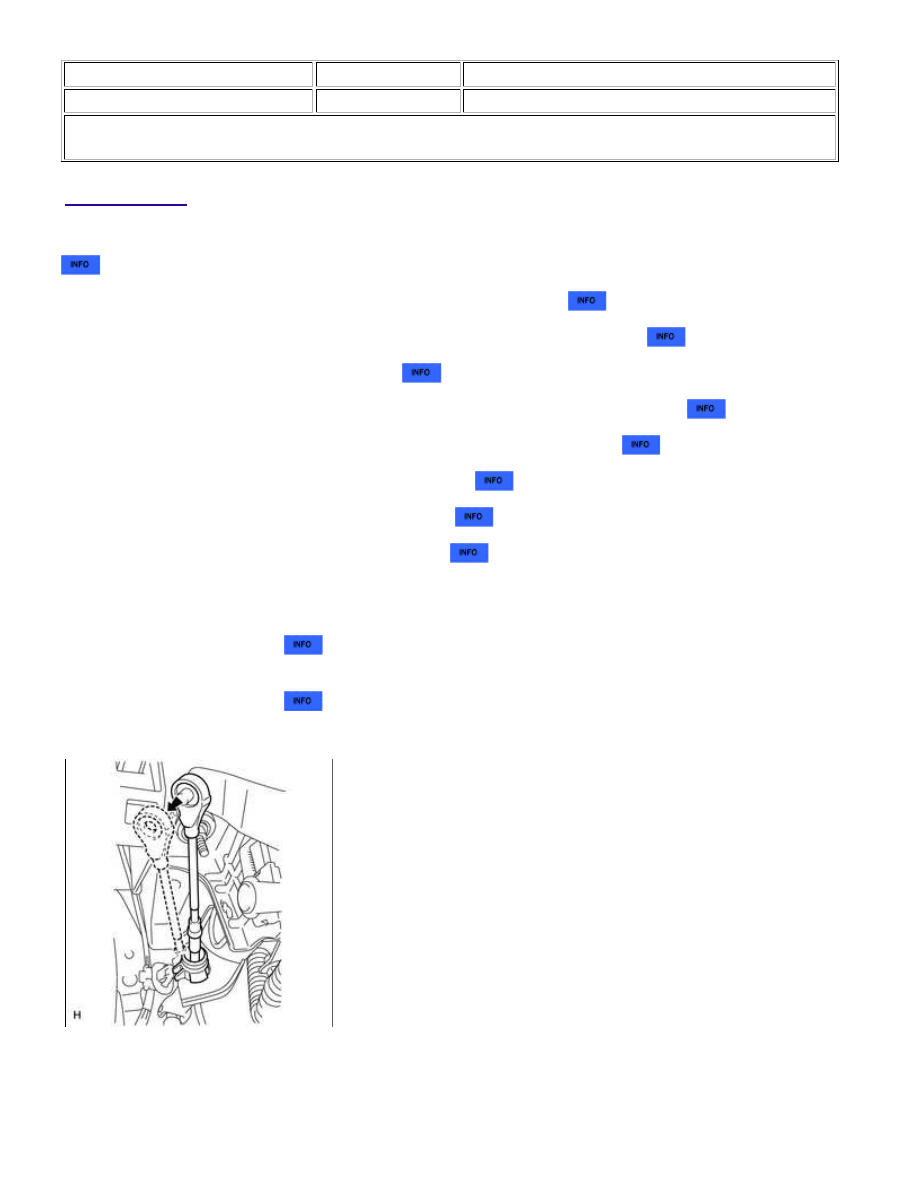

(c) Disconnect the column shift transmission control cable end from the column shift.

AB60E AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

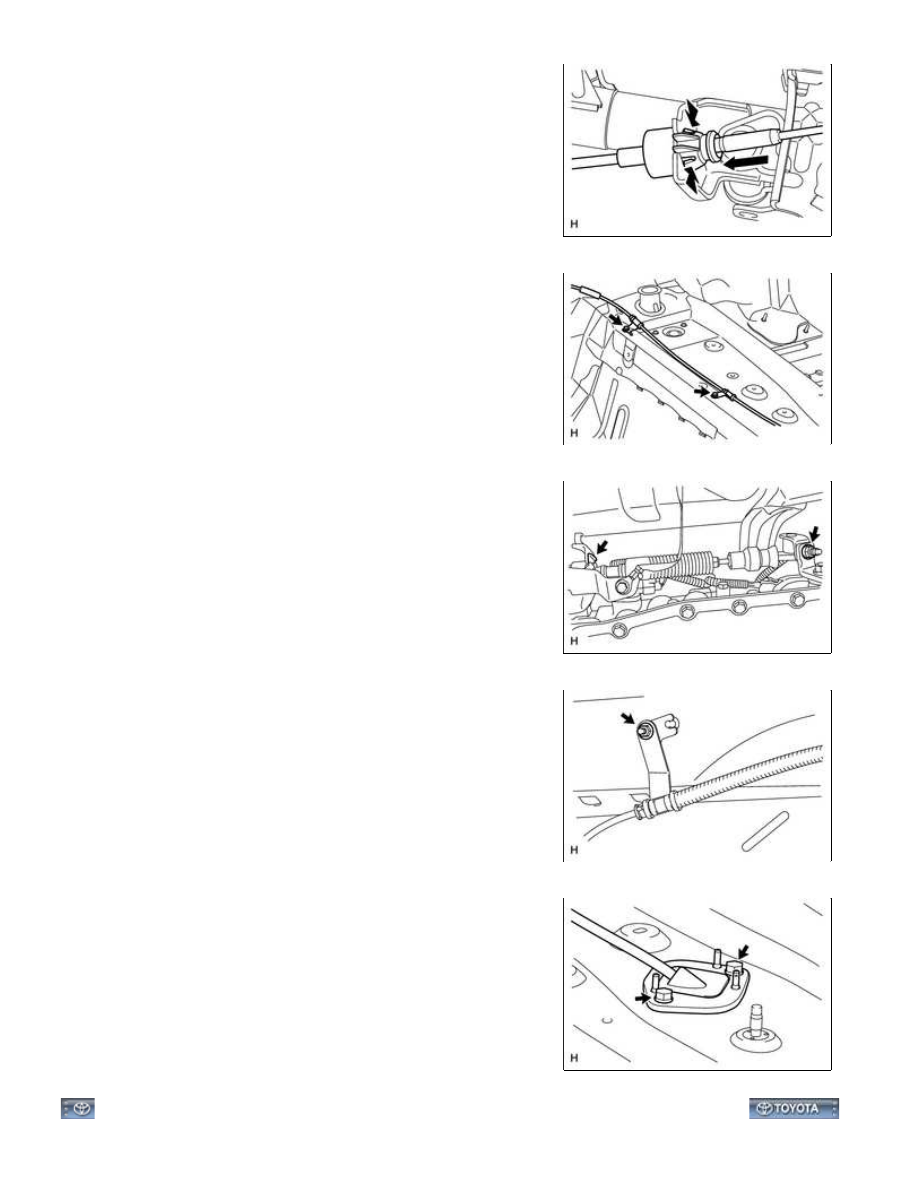

(d) Press the outer cable socket's claws and disconnect the cable

from the steering column shaft bracket.

(e) Remove the 2 bolts and disconnect the 2 cable clamps.

(f) Remove the nut and clip, and disconnect the transmission

control cable from the automatic transmission.

(g) Remove the nut and disconnect the transmission control cable

support.

(h) Remove the 2 bolts and remove the column shift transmission

control cable toward the vehicle interior.

AB60E AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...
