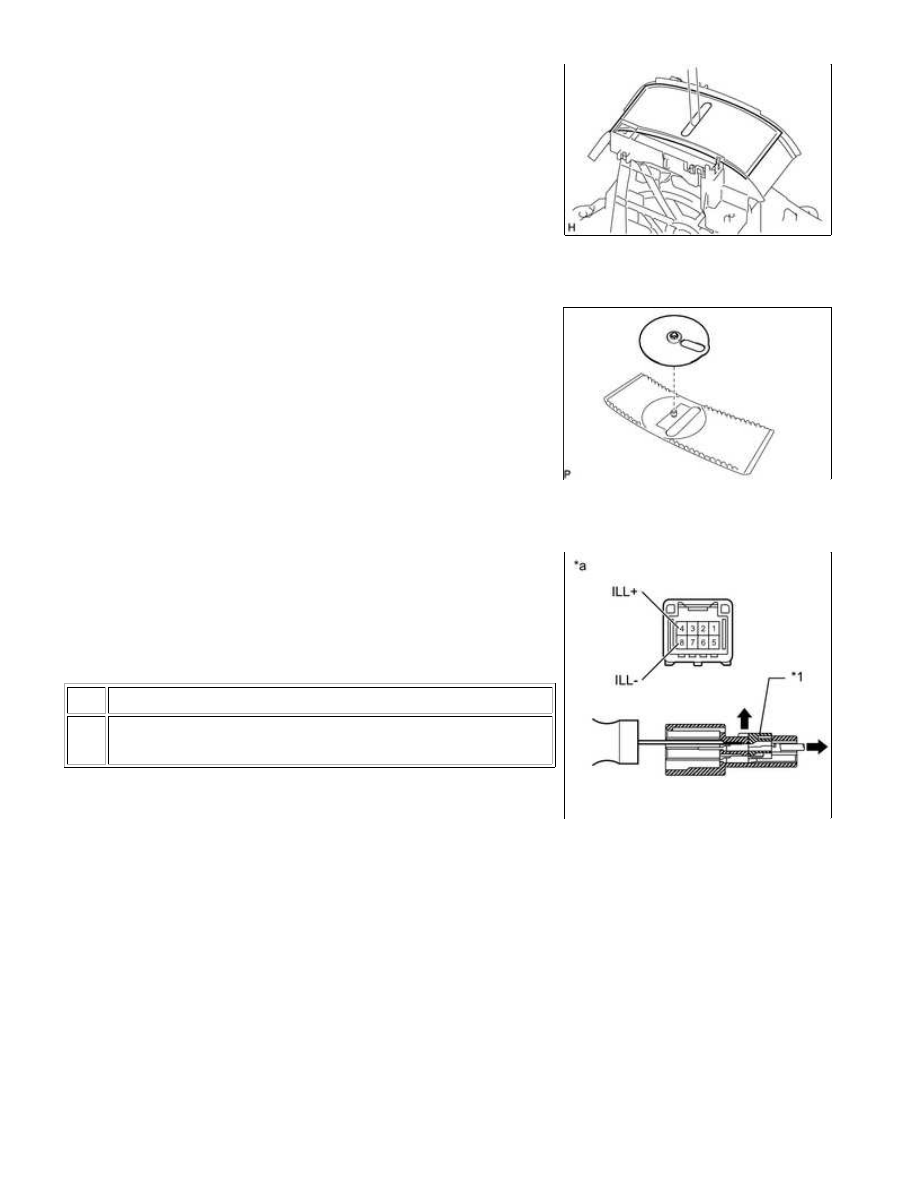

(a) Remove the position indicator slide cover together with the No.

2 position indicator slide cover from the shift lever assembly.

4. REMOVE NO. 2 POSITION INDICATOR SLIDE COVER

(a) Remove the No. 2 position indicator slide cover from the

position indicator slide cover.

5. DISCONNECT INDICATOR LIGHT WIRE SUB-ASSEMBLY

(a) Using a thin-bladed screwdriver, release the connector housing

retainer.

Text in Illustration

*1

Connector Housing Retainer

*a

Component without harness connected

(Transmission Control Switch)

(b) Using a thin-bladed screwdriver, pull out the 4 (ILL+) and 8 (ILL-) terminals from the rear as shown in the

illustration.

AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

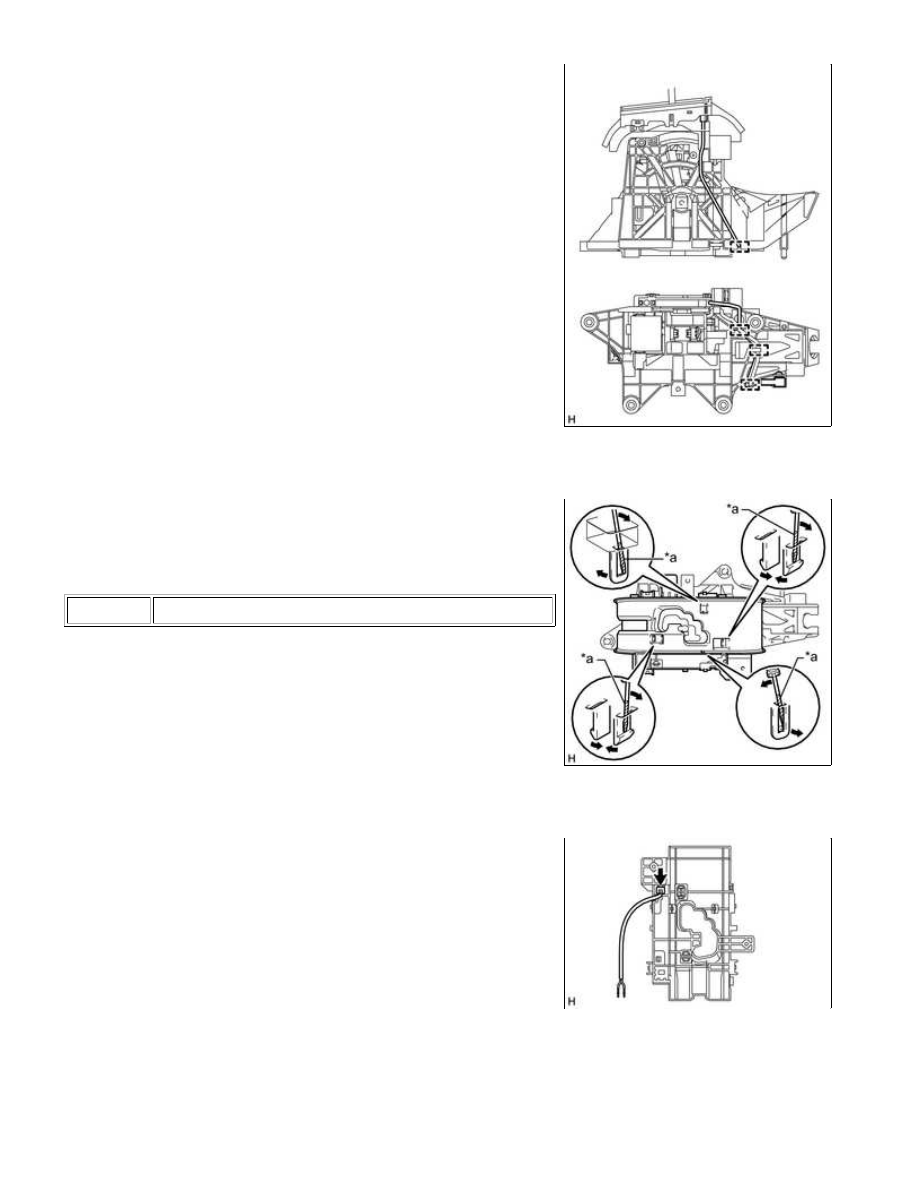

(c) Detach the 4 guides from the shift lever assembly.

6. REMOVE LOWER POSITION INDICATOR HOUSING

(a) Using a small screwdriver, detach the 4 claws and remove the

lower position indicator housing from the shift lever assembly.

Text in Illustration

*a

Protective Tape

NOTICE:

Be careful not to damage the lower position indicator housing

and shift lever assembly.

HINT:

Tape the screwdriver tip before use.

7. REMOVE INDICATOR LIGHT WIRE SUB-ASSEMBLY

(a) Disconnect the connector and remove the indicator light wire

sub-assembly from the lower position indicator housing.

8. REMOVE POSITION INDICATOR LED

AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

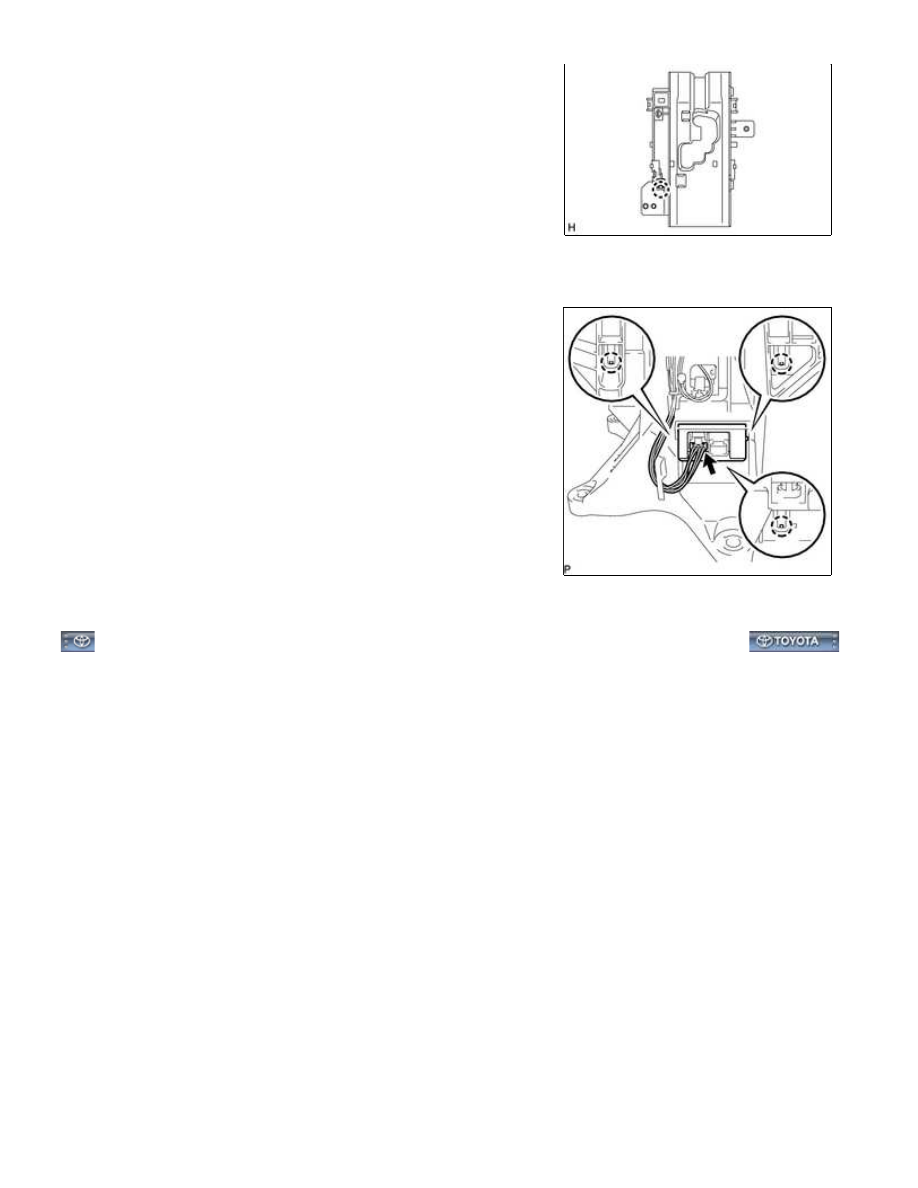

(a) Detach the claw and remove the position indicator LED from the

lower position indicator housing.

9. REMOVE SHIFT LOCK CONTROL ECU

(a) Disconnect the shift lock solenoid connector.

(b) Detach the 3 claws and remove the shift lock control ECU from the shift lever assembly.

AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000030G604RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Floor Shift Type): INSPECTION; 2015

MY Tundra [08/2014 -        ]

INSPECTION

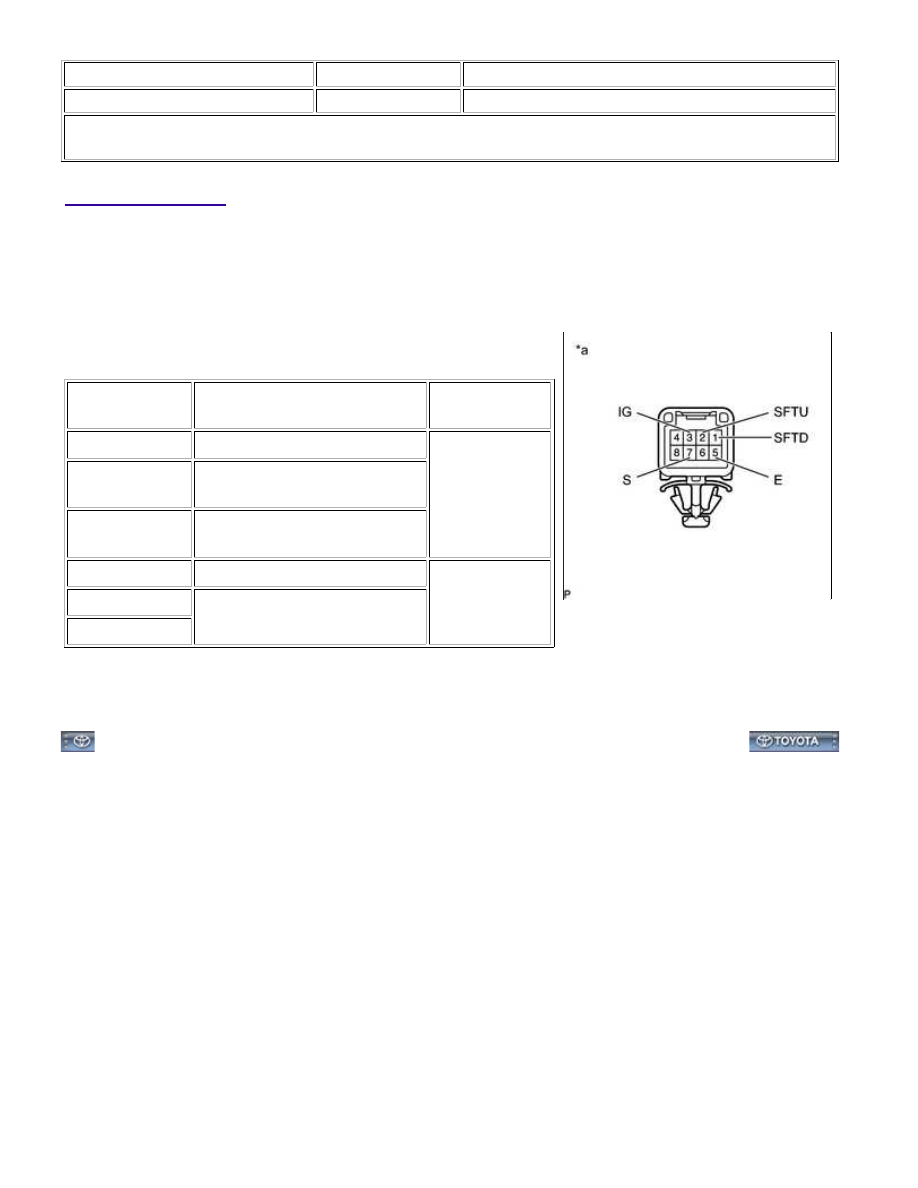

1. INSPECT TRANSMISSION CONTROL SWITCH

(a) Disconnect the transmission control switch connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 (IG) - 7 (S)

Shift lever position S, "+" or "-"

Below 1 Ω

2 (SFTU) - 5 (E)

Shift lever position continuously

shifted to "+" (Up-shift)

1 (SFTD) - 5 (E)

Shift lever position continuously

shifted to "-" (Down-shift)

3 (IG) - 7 (S)

Shift lever position not in S

10 kΩ or higher

2 (SFTU) - 5 (E)

Shift lever position S

1 (SFTD) - 5 (E)

If the result is not as specified, replace the transmission floor

shift assembly.
