Title: AB60E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: REMOVAL; 2015 MY Tundra

[08/2014 -        ]

REMOVAL

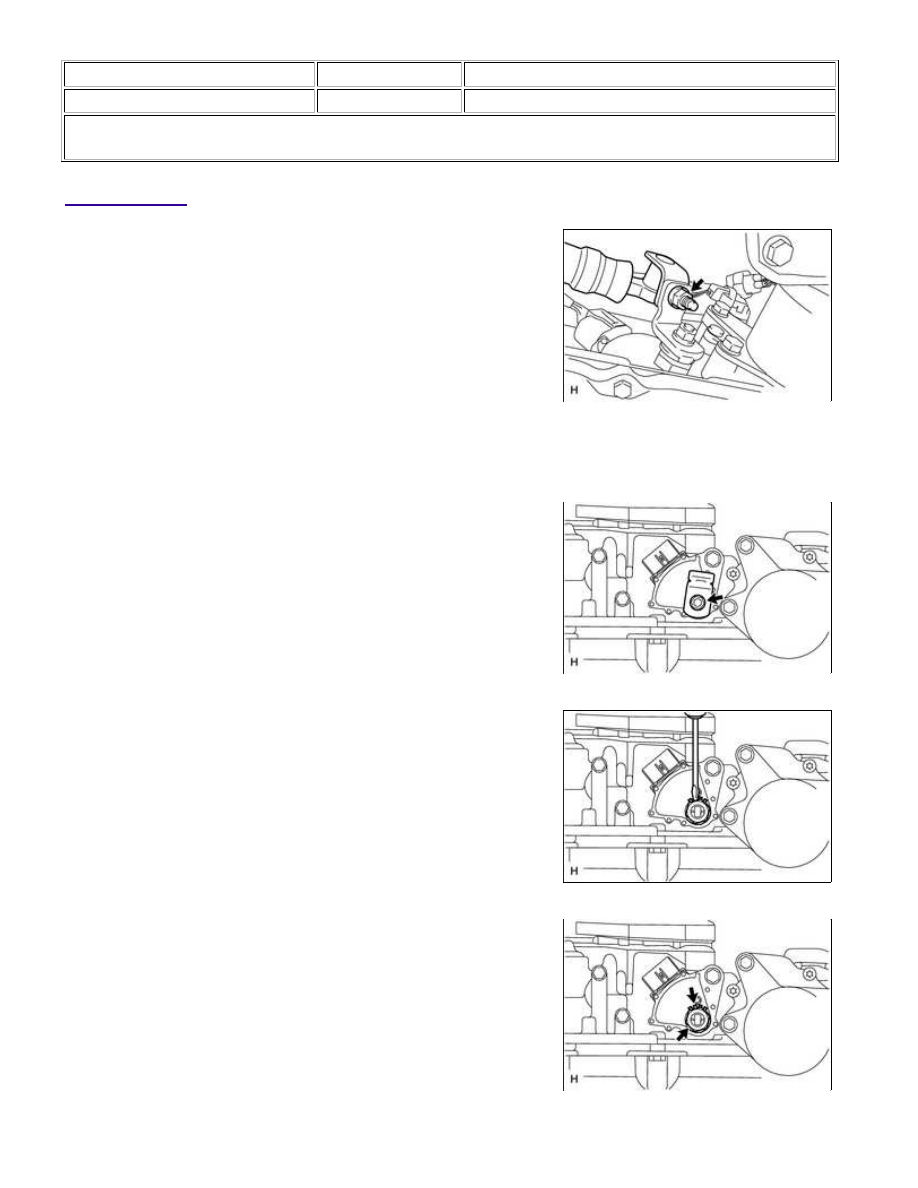

1. DISCONNECT TRANSMISSION CONTROL CABLE

ASSEMBLY

(a) Remove the nut and disconnect the cable.

2. REMOVE PARK/NEUTRAL POSITION SWITCH ASSEMBLY

(a) Disconnect the switch connector.

(b) Remove the nut, spring washer and transmission control shaft

lever RH.

AB60E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

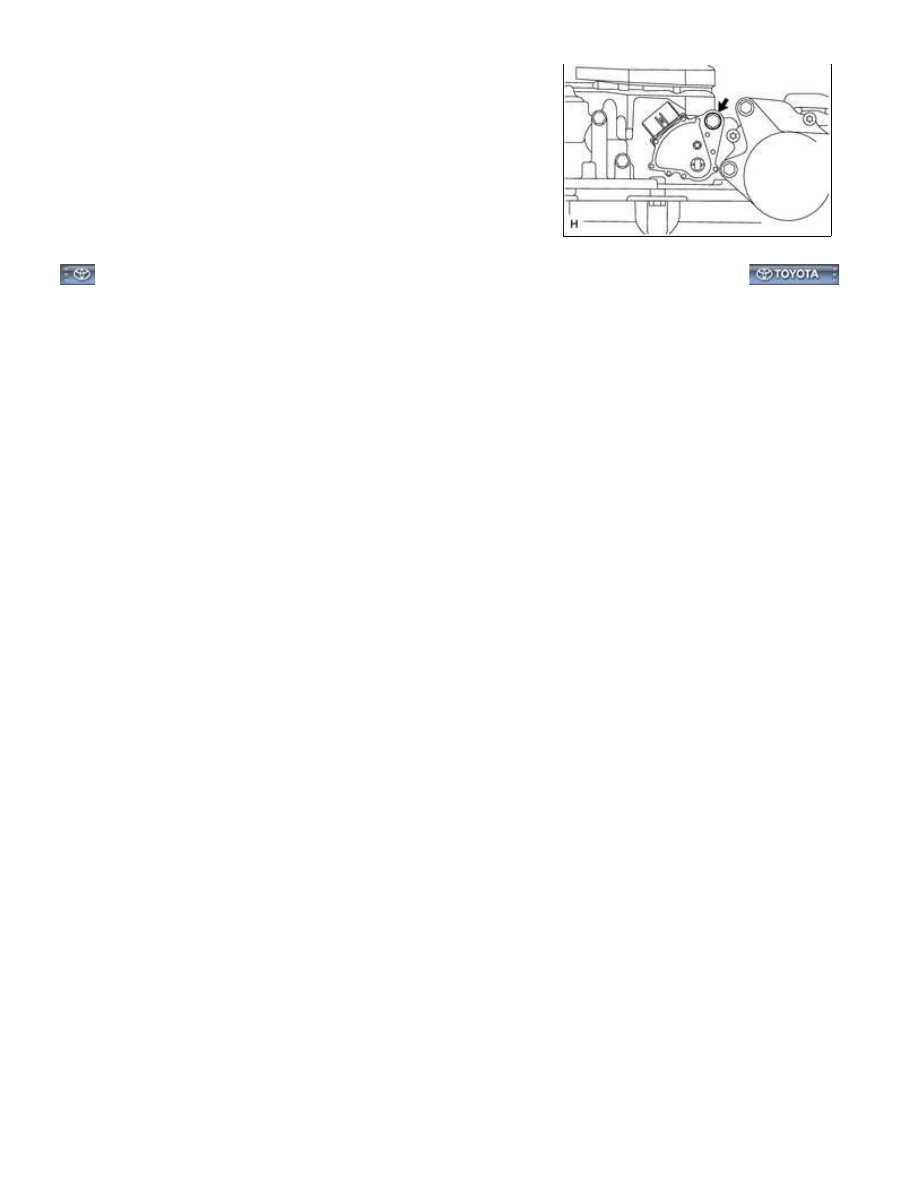

(e) Remove the bolt and switch.

HINT:

Make sure that the manual valve lever shaft has not been

rotated prior to installing the park/neutral position switch as the
detent spring may become detached from the manual valve
lever shaft.

AB60E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002BKX04AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: INSPECTION; 2015 MY Tundra

[08/2014 -        ]

INSPECTION

1. INSPECT PARK/NEUTRAL POSITION SWITCH

ASSEMBLY

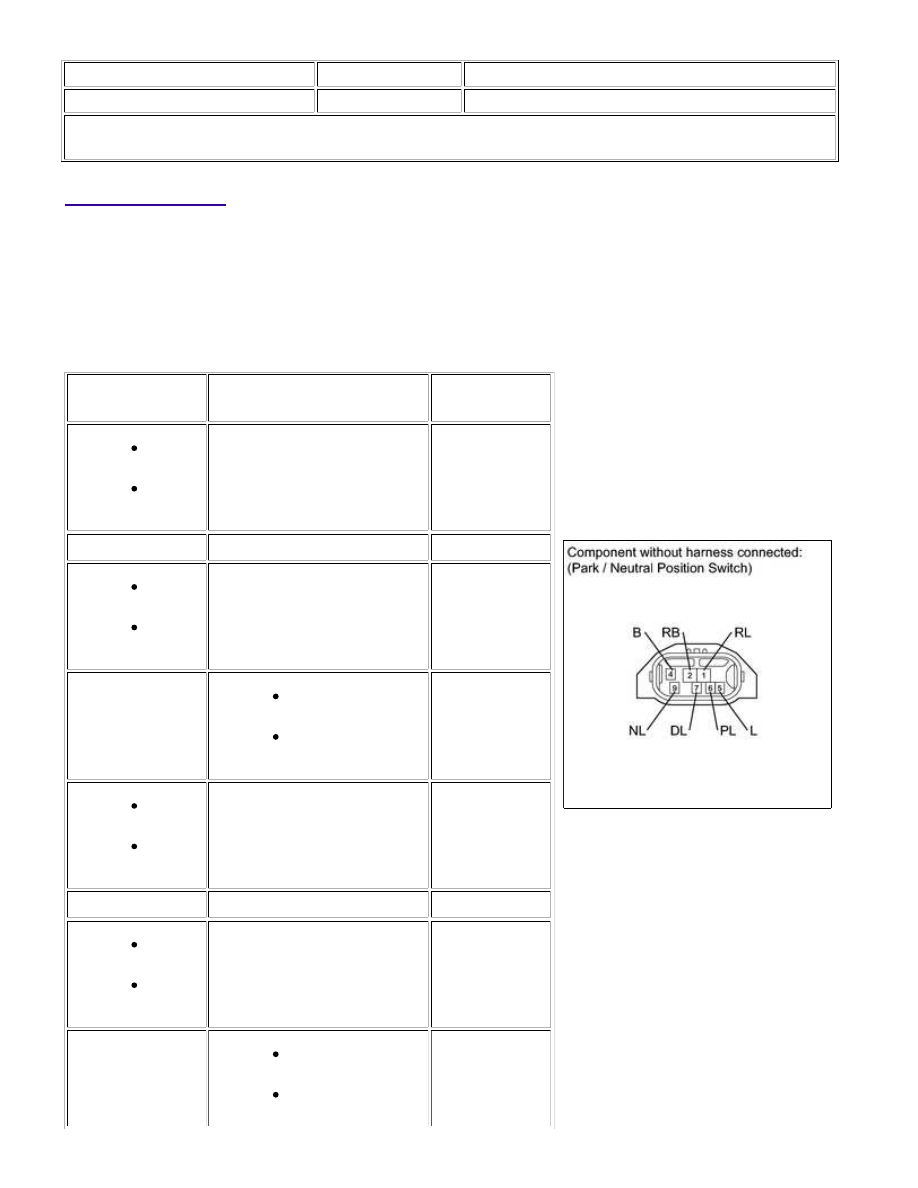

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

2 (RB) -

6 (PL)

4 (B) - 5

(L)

Shift lever position on P

Below 1 Ω

2 (RB) - 1 (RL)

Shift lever position on R

Below 1 Ω

2 (RB) -

9 (NL)

4 (B) - 5

(L)

Shift lever position on N

Below 1 Ω

2 (RB) - 7 (DL)

Shift lever position

on D

Shift lever position

on S, "+" or "-"

Below 1 Ω

2 (RB) -

6 (PL)

4 (B) - 5

(L)

Shift lever position not on P

10 kΩ or higher

2 (RB) - 1 (RL)

Shift lever position not on R

10 kΩ or higher

2 (RB) -

9 (NL)

4 (B) - 5

(L)

Shift lever position not on N

10 kΩ or higher

2 (RB) - 7 (DL)

Shift lever position

not on D

Shift lever position

10 kΩ or higher

AB60E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

not on S, "+" or "-"

If the result is not as specified, replace the park/neutral position

switch assembly.
